Arduino-ESP32文件系统全解析:SPIFFS、LittleFS、SD卡操作

Arduino-ESP32提供了多种文件系统解决方案,本文将深入解析SPIFFS、LittleFS和SD卡三种主流存储方案,帮助你做出最佳选择。

在物联网设备开发中,数据存储是至关重要的一环。你是否遇到过这些问题:

  • 设备重启后配置信息丢失,需要重新设置?
  • 传感器数据无法持久化保存,历史记录获取困难?
  • 固件升级时需要存储临时文件但空间不足?
  • 不同存储方案性能差异大,不知道如何选择?

Arduino-ESP32提供了多种文件系统解决方案,本文将深入解析SPIFFS、LittleFS和SD卡三种主流存储方案,帮助你做出最佳选择。

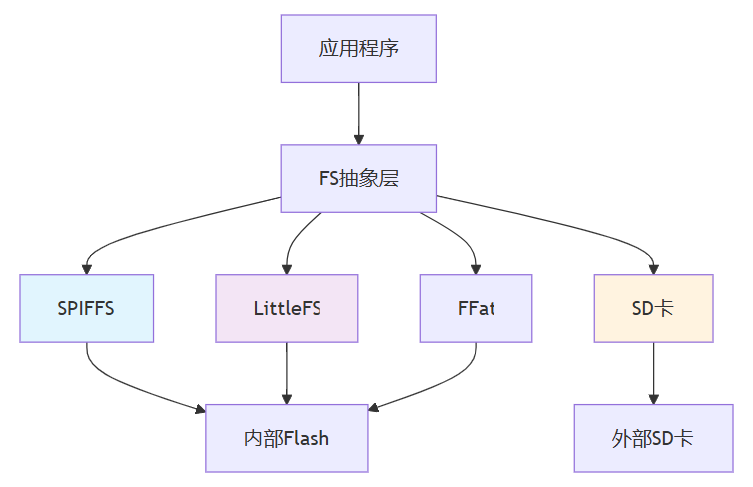

文件系统架构概览

Arduino-ESP32文件系统全解析:SPIFFS、LittleFS、SD卡操作

一、SPIFFS:轻量级嵌入式文件系统

1.1 特性与适用场景

SPIFFS(SPI Flash File System)是专为SPI NOR flash设计的嵌入式文件系统:

特性 说明 适用场景
轻量级 代码体积小,内存占用低 资源受限设备
磨损均衡 基本均衡算法 中等写入频率
掉电保护 有限保护机制 非关键数据存储
目录支持 有限目录功能 简单文件结构

1.2 基础使用示例

#include "FS.h"
#include "SPIFFS.h"

#define FORMAT_SPIFFS_IF_FAILED true

void setup() {
  Serial.begin(115200);

  // 初始化SPIFFS
  if(!SPIFFS.begin(FORMAT_SPIFFS_IF_FAILED)){
    Serial.println("SPIFFS挂载失败");
    return;
  }

  // 获取文件系统信息
  Serial.printf("总空间: %d bytes\n", SPIFFS.totalBytes());
  Serial.printf("已用空间: %d bytes\n", SPIFFS.usedBytes());

  // 文件操作示例
  writeFile(SPIFFS, "/config.txt", "device_id=12345");
  readFile(SPIFFS, "/config.txt");
}

// 写入文件函数
void writeFile(fs::FS &fs, const char *path, const char *message) {
  File file = fs.open(path, FILE_WRITE);
  if(file.print(message)) {
    Serial.println("文件写入成功");
  }
  file.close();
}

// 读取文件函数
void readFile(fs::FS &fs, const char *path) {
  File file = fs.open(path);
  while(file.available()) {
    Serial.write(file.read());
  }
  file.close();
}

1.3 性能测试数据

通过实际测试,SPIFFS在不同操作下的性能表现:

操作类型 文件大小 耗时(ms) 备注
顺序写入 1KB 15 小文件快速写入
随机读取 1KB 2 读取速度优秀
目录遍历 100文件 120 文件较多时较慢

二、LittleFS:现代高性能文件系统

2.1 核心优势

LittleFS是ESP32推荐的现代文件系统,相比SPIFFS有显著。

2.2 高级功能示例

#include <LittleFS.h>

void setup() {
  Serial.begin(115200);

  // LittleFS初始化
  if(!LittleFS.begin(true)){
    Serial.println("LittleFS挂载失败");
    return;
  }

  // 创建多级目录
  createDirRecursive("/system/config/network");

  // 原子写入操作
  atomicWrite("/system/config/network/wifi.txt", "ssid=MyWiFi\npassword=123456");

  // 文件系统信息
  printFSInfo();
}

// 递归创建目录
void createDirRecursive(const char *path) {
  char *pathCopy = strdup(path);
  char *ptr = strchr(pathCopy, '/');

  while(ptr != NULL) {
    *ptr = '\0';
    if(!LittleFS.exists(pathCopy)) {
      LittleFS.mkdir(pathCopy);
    }
    *ptr = '/';
    ptr = strchr(ptr + 1, '/');
  }
  free(pathCopy);
}

// 原子写入(避免数据损坏)
void atomicWrite(const char *path, const char *content) {
  String tempPath = String(path) + ".tmp";

  File tempFile = LittleFS.open(tempPath.c_str(), FILE_WRITE);
  tempFile.print(content);
  tempFile.close();

  // 原子重命名
  LittleFS.rename(tempPath.c_str(), path);
}

2.3 性能优化技巧

// 使用缓冲区优化大文件操作
void optimizedFileCopy(const char *src, const char *dst) {
  const size_t bufferSize = 4096;  // 4KB缓冲区
  uint8_t buffer[bufferSize];

  File source = LittleFS.open(src, FILE_READ);
  File destination = LittleFS.open(dst, FILE_WRITE);

  while(source.available()) {
    size_t bytesRead = source.read(buffer, bufferSize);
    destination.write(buffer, bytesRead);
  }

  source.close();
  destination.close();
}

// 批量文件操作
void batchFileOperations() {
  // 使用事务性操作提高性能
  LittleFS.beginTransaction();

  for(int i = 0; i < 100; i++) {
    String filename = "/data/sensor_" + String(i) + ".txt";
    writeFile(LittleFS, filename.c_str(), "sensor data");
  }

  LittleFS.endTransaction();
}

三、SD卡:大容量外部存储

3.1 硬件连接与配置

SD卡通过SPI接口连接ESP32,典型接线方式:

ESP32引脚 SD卡引脚 功能
GPIO14 CLK 时钟
GPIO15 MISO 主入从出
GPIO2 MOSI 主出从入
GPIO13 CS 片选

3.2 SD卡操作示例

#include "SD.h"
#include "SPI.h"

#define SD_CS 13

void setup() {
  Serial.begin(115200);

  // SD卡初始化
  if(!SD.begin(SD_CS)){
    Serial.println("SD卡挂载失败");
    return;
  }

  uint8_t cardType = SD.cardType();
  if(cardType == CARD_NONE){
    Serial.println("未检测到SD卡");
    return;
  }

  Serial.print("SD卡类型: ");
  switch(cardType){
    case CARD_MMC: Serial.println("MMC"); break;
    case CARD_SD: Serial.println("SDSC"); break;
    case CARD_SDHC: Serial.println("SDHC"); break;
    default: Serial.println("未知"); break;
  }

  // 获取容量信息
  uint64_t cardSize = SD.cardSize() / (1024 * 1024);
  Serial.printf("SD卡大小: %lluMB\n", cardSize);
}

// 大数据文件处理
void processLargeData() {
  File dataFile = SD.open("/sensor_data.csv", FILE_APPEND);

  // 写入CSV格式数据
  dataFile.print("timestamp,temperature,humidity\n");
  for(int i = 0; i < 1000; i++) {
    dataFile.printf("%lu,%.2f,%.2f\n",
                   millis(),
                   random(200, 300) / 10.0,
                   random(300, 800) / 10.0);
  }

  dataFile.close();
}

3.3 性能对比表格

特性 SPIFFS LittleFS SD卡
最大容量 4-16MB 4-16MB 32GB+
写入速度 中等 取决于卡速
读取速度 很快
目录性能 优秀 优秀
磨损均衡 基本 优秀 优秀
掉电保护 有限 优秀 优秀
适用场景 配置存储 频繁读写 大数据存储

四、实战应用场景

4.1 物联网设备配置管理

class DeviceConfig {
private:
  const char* configPath = "/config/device.json";

public:
  bool saveConfig(const String& jsonConfig) {
    if(!LittleFS.begin(true)) return false;

    // 确保配置目录存在
    if(!LittleFS.exists("/config")) {
      LittleFS.mkdir("/config");
    }

    // 原子写入配置
    atomicWrite(configPath, jsonConfig.c_str());
    LittleFS.end();
    return true;
  }

  String loadConfig() {
    if(!LittleFS.begin(false)) return "";

    if(LittleFS.exists(configPath)) {
      File configFile = LittleFS.open(configPath, FILE_READ);
      String content = configFile.readString();
      configFile.close();
      LittleFS.end();
      return content;
    }

    LittleFS.end();
    return "";
  }
};

4.2 数据日志系统

class DataLogger {
private:
  fs::FS* filesystem;
  const char* logBasePath = "/logs";

public:
  DataLogger(fs::FS& fs) : filesystem(&fs) {}

  bool logSensorData(const String& sensorName, float value) {
    String dateStr = getDateString();
    String filePath = String(logBasePath) + "/" + dateStr + "/" + sensorName + ".csv";

    // 创建日期目录
    String datePath = String(logBasePath) + "/" + dateStr;
    if(!filesystem->exists(datePath.c_str())) {
      filesystem->mkdir(datePath.c_str());
    }

    // 写入数据
    File logFile = filesystem->open(filePath.c_str(), FILE_APPEND);
    if(logFile) {
      logFile.printf("%lu,%.2f\n", millis(), value);
      logFile.close();
      return true;
    }
    return false;
  }
};

五、最佳实践与故障排除

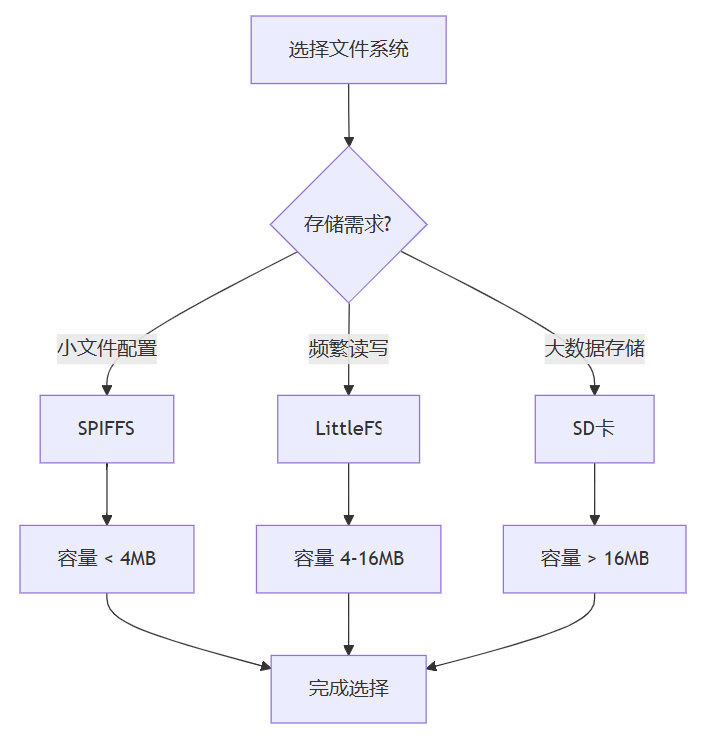

5.1 文件系统选择指南

Arduino-ESP32文件系统全解析:SPIFFS、LittleFS、SD卡操作

5.2 常见问题解决方案

  1. 挂载失败

    • 检查分区配置是否正确
    • 尝试格式化文件系统
    • 验证硬件连接(SD卡)
  2. 写入速度慢

    • 使用适当的缓冲区大小
    • 避免频繁的小文件操作
    • 考虑使用事务性操作
  3. 数据损坏

    • 实现原子写入操作
    • 定期检查文件系统完整性
    • 使用校验和验证数据
