1. 引脚功能：

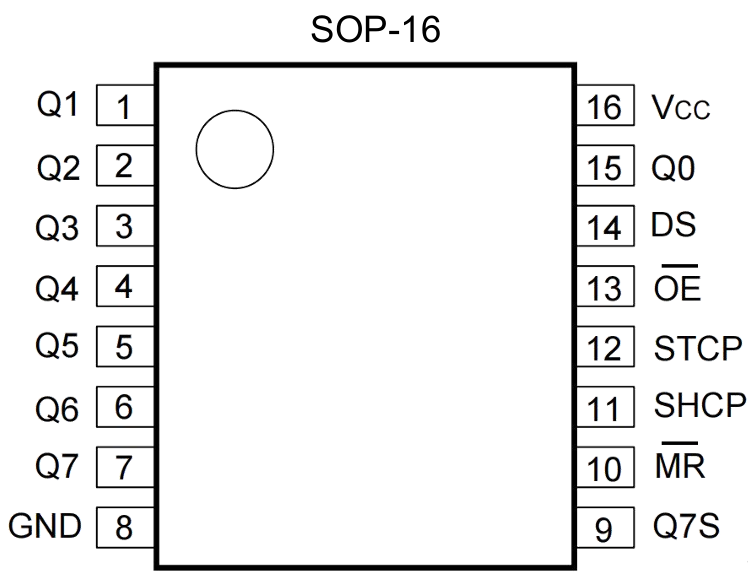

    74HC595是8位串入并出的移位寄存器，它共有16个引脚，引脚功能如下：

    每个芯片的引脚名字可能都不一样，但引脚编号都是一样的。

引脚	符号	功能
1	Q1	并行数据输出
2	Q2	并行数据输出
3	Q3	并行数据输出
4	Q4	并行数据输出
5	Q5	并行数据输出
6	Q6	并行数据输出
7	Q7	并行数据输出
8	GND	接地
9	Q7S	串行数据输出
10		主复位（低电平有效）
11	SHCP	移位寄存器时钟输入
12	STCP	存储寄存器时钟输入
13		使能输出（低电平有效）
14	DS	串行数据输入
15	Q0	并行数据输出
16	VCC	电源电压

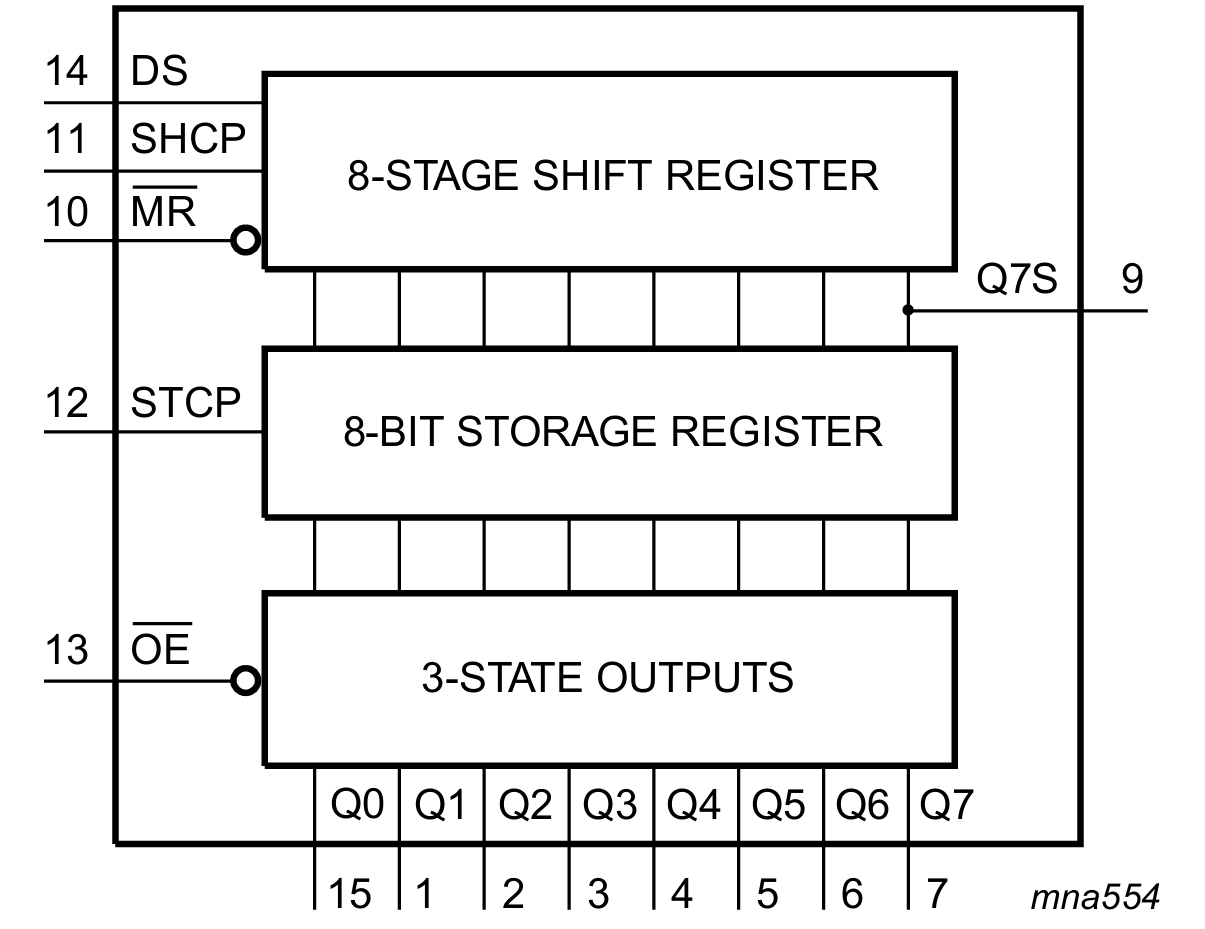

以下是功能框图，根据功能框图，引脚功能如下：

        Q0-Q7：输出引脚。

        DS：数据的输入引脚，接单片机IO口。

        SHCP：捕捉到该引脚上升沿则将DS的数据存入移位寄存器，但不输出。

        STCP：捕捉到该引脚上升沿则将存入的所有数据并行输出。

        Q7S：若存入移位寄存器的数据高于8个，则把已有的数据从该引脚输出，用于级联。

        MR：低电平清空移位寄存器，一般不用，接高电平。

        OE：使能，接低电平或单片机引脚。

    用程序来说就是这样（Arduino C/C++）：

void _74HC595_WriteByte(unsigned char data)
{
	unsigned char i;
	for(i=0;i<8;i++)//传入8bit数据
	{
		digitalWrite(pinDS, bitRead(data, i) ); //待传数据
		digitalWrite(pinSHCP, HIGH); //SHCP上升，存入数据到移位寄存器
		digitalWrite(pinSHCP, LOW); //SHCP下降
	}
	digitalWrite(pinSTCP, HIGH); //STCP上升，输出数据
	digitalWrite(pinSTCP, LOW); //STCP下降
}

2. 接线

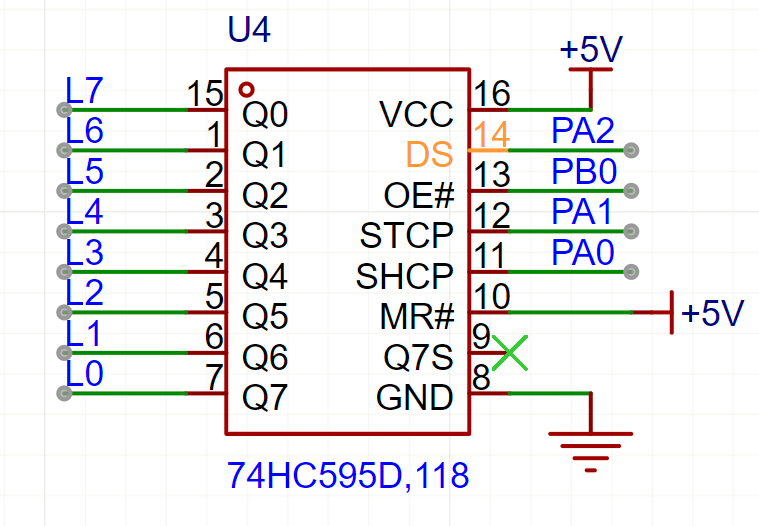

    单个74HC595接线：

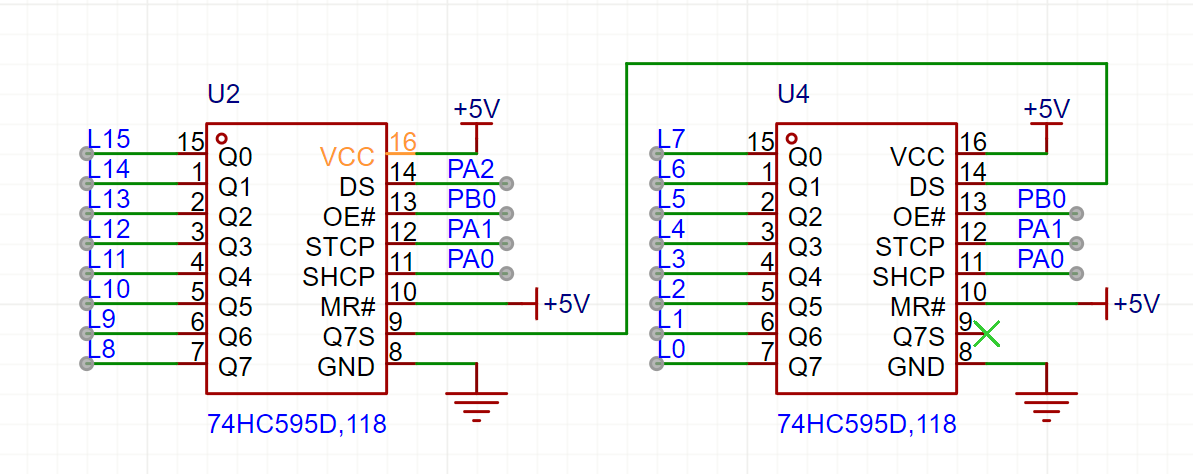

    两个74HC595接线：

3. 工作原理

    最后再说一下移位寄存器是如何工作的，也就是数据存入顺序：

    把移位寄存器比作“货运火车”，数据比作“货物”。

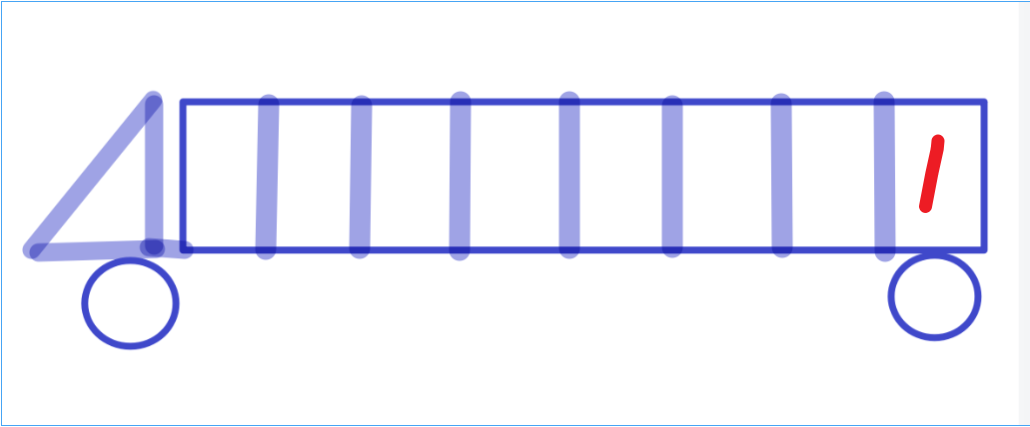

    当只有一个货物时，“货物”先放在最外面：

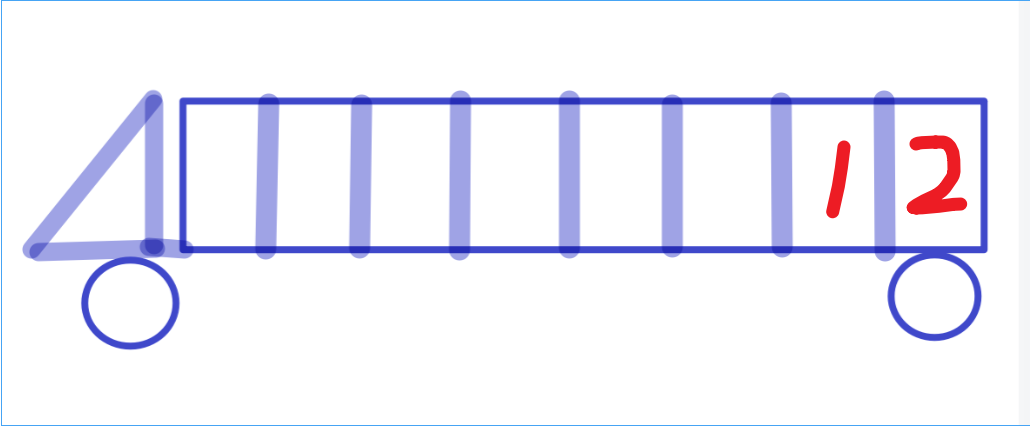

    为了能放下第二个“货物”，需要把第一个货物往里面推：

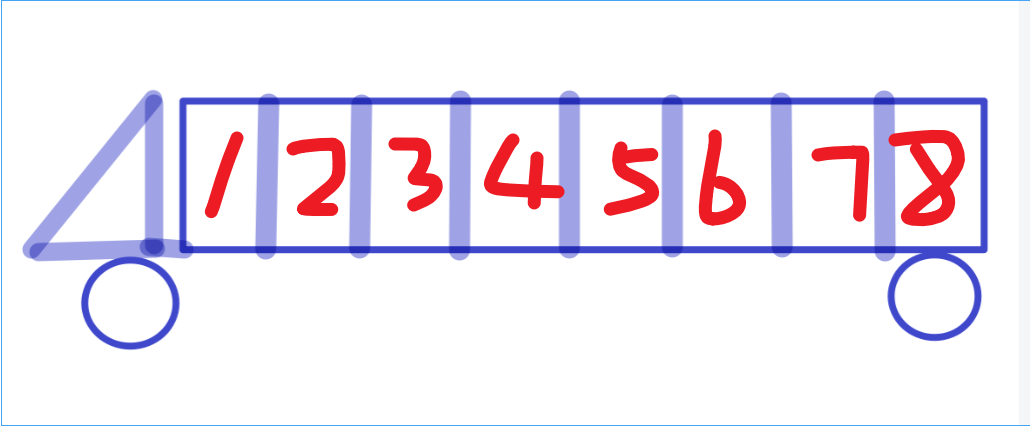

    最后放下8个“货物”：

    而每一次往上放“货物”的指令就是SHCP的上升沿。

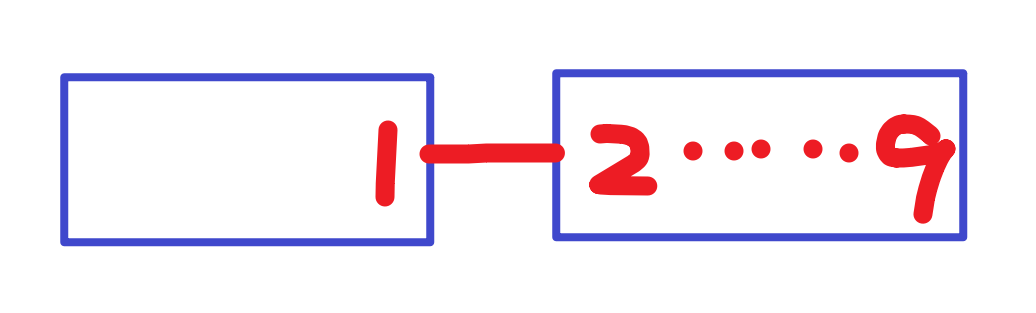

    如果“货物”大于8个，装不下了，则从第一个“货物”开始，通过Q7S交给连接的火车运送，将Q7S连接至下一节的DS就可以完成级联。

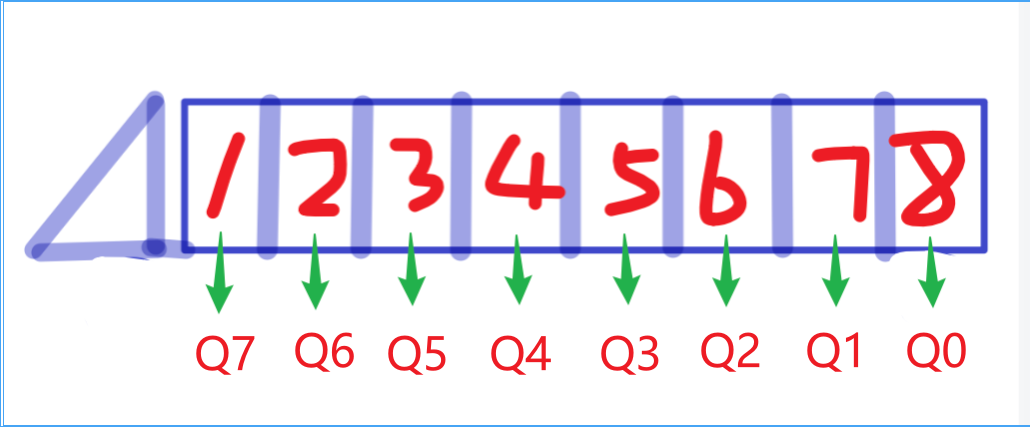

    卸货，也就是输出，则是直接把一整个车厢拆卸下来，卸货的指令就是STCP的上升沿。

要注意的顺序，最后一个“货物”会卸给“Q0”。
