ESP32-C3 开发板和引脚说明

ESP32-C3 是一款安全稳定、低功耗、低成本的物联网芯片,搭载 RISC-V 32 位单核处理器,支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE),为物联网产品提供行业领先的射频性能、完善的安全机制和丰富的内存资源。

ESP32-C3 对 Wi-Fi 和 Bluetooth 5 (LE) 的双重支持降低了设备配网难度,适用于广泛的物联网应用场景。


ESP32-C3-DevKitM-1 开发板(官方)

采用ESP32-C3-MINI-1模组、CP2102N串行芯片,引出所有引脚。

ESP32-C3 开发板和引脚说明

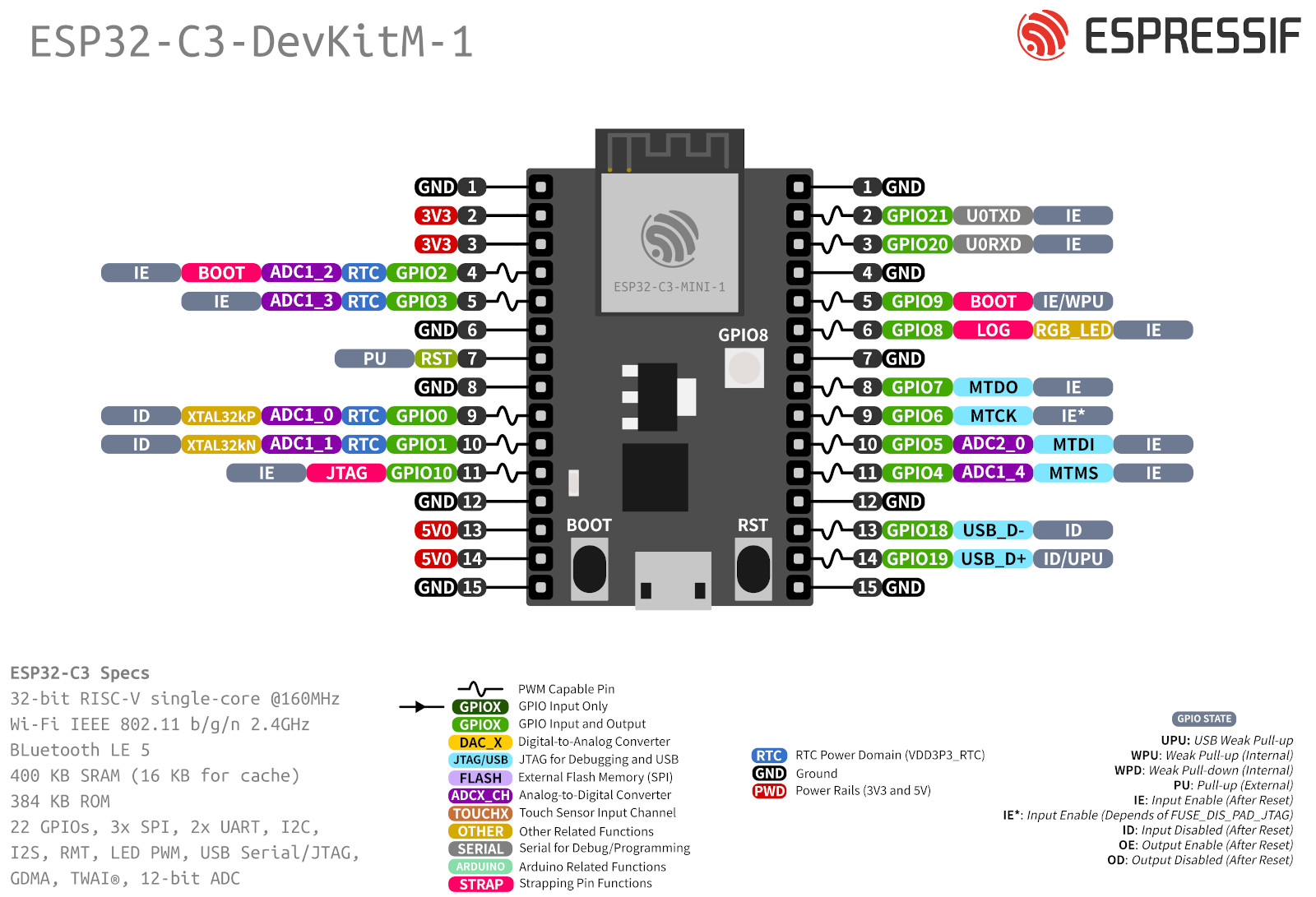

引脚图

ESP32-C3 开发板和引脚说明

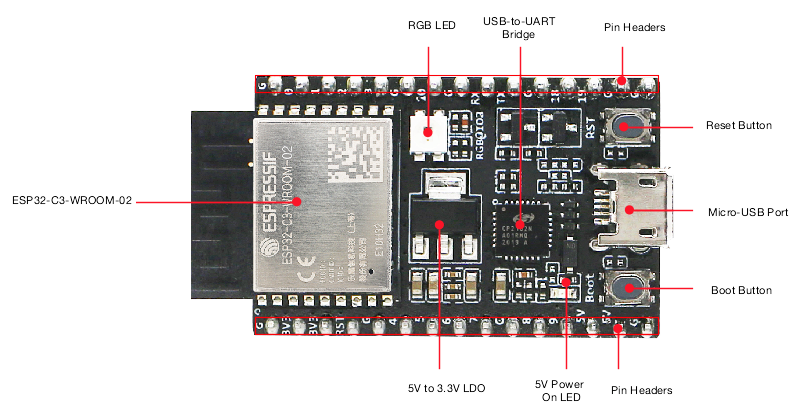

ESP32-C3-DevKitC-02(官方)

采用ESP32-C3-WROOM-02模组、CP2102N串行芯片,引出所有引脚。

ESP32-C3 开发板和引脚说明

引脚图

ESP32-C3 开发板和引脚说明

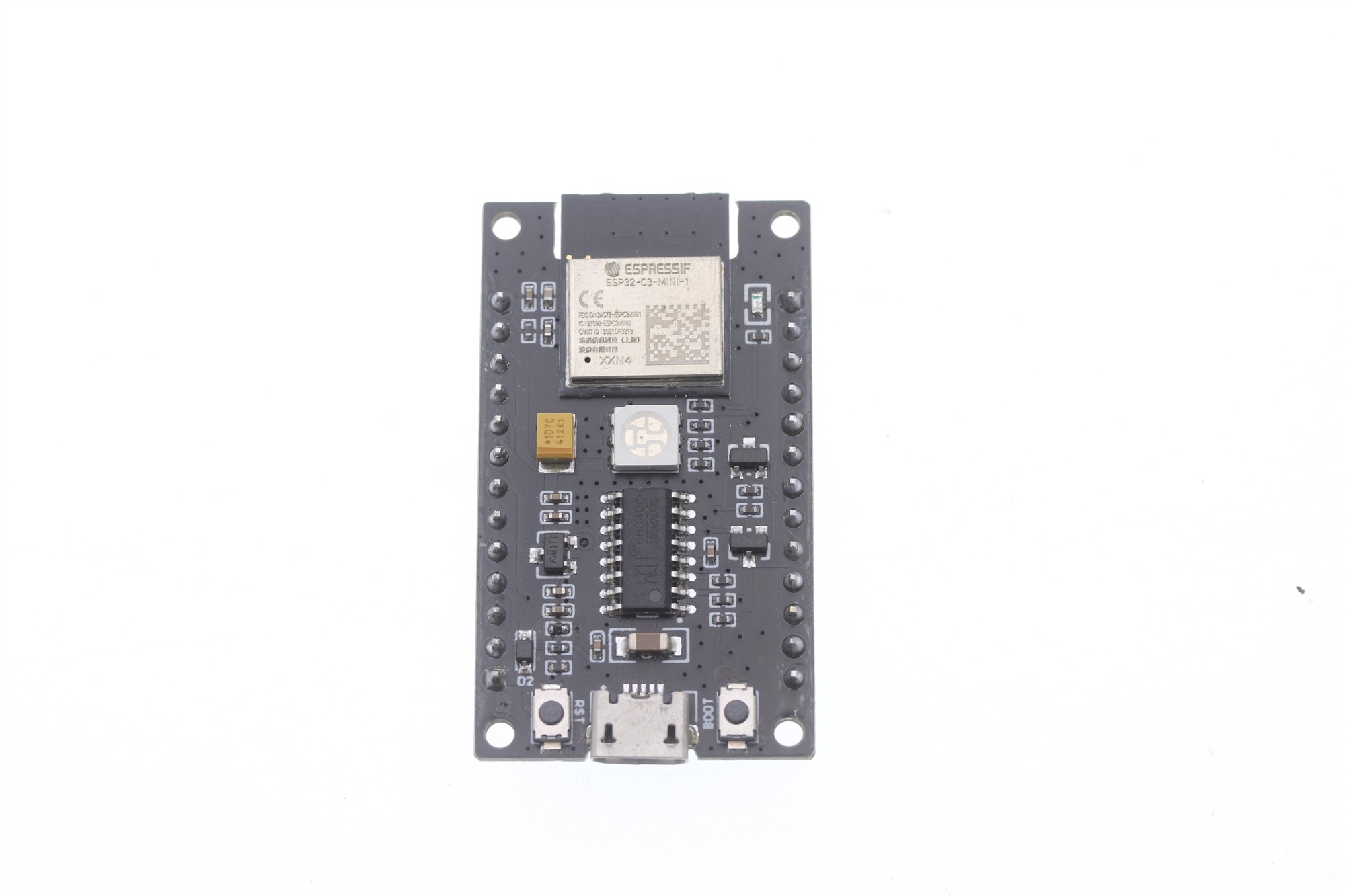

Goouuu-ESP32-C3(果云科技)

采用ESP32-C3-MINI-1模组,CH340C串行芯片, 引出所有引脚。

ESP32-C3 开发板和引脚说明

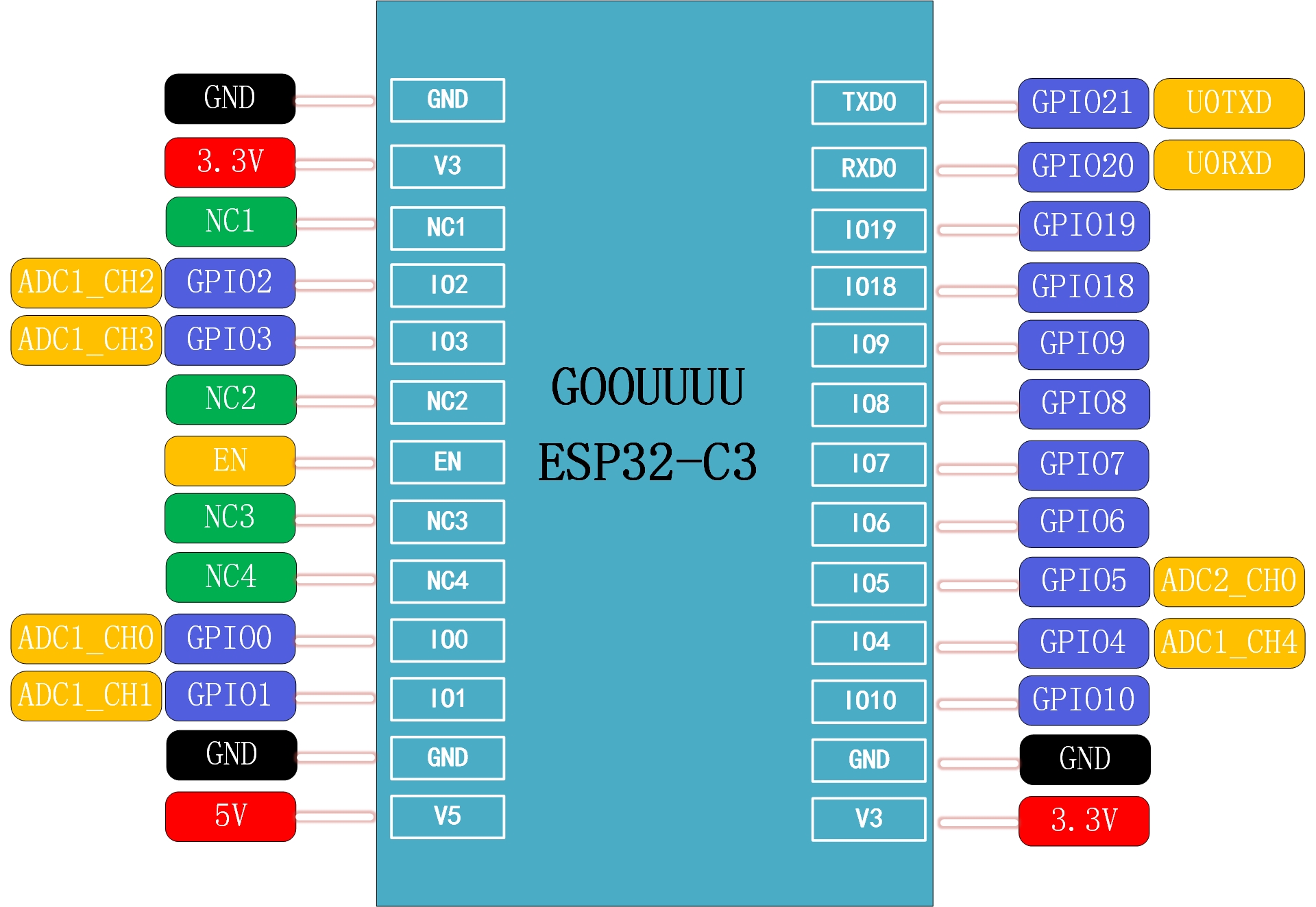

引脚图

ESP32-C3 开发板和引脚说明

三块开发版引出的GPIO引脚都是15个,为GPIO0~GPIO10、GPIO18-~GPIO21。但引脚位置不兼容!
