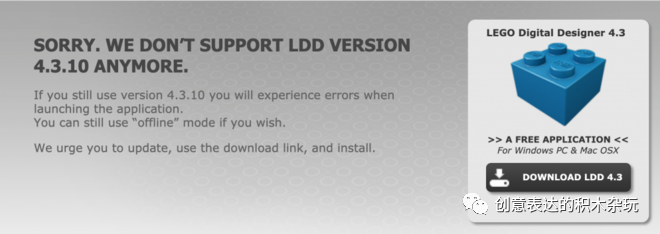

目前乐高的虚拟搭建软件有LDD(Leog Digital Designer官方出版)，现在已经停止更新。非官方发软件有：Bricksmith、LDraw、Mecabricks、MLCAD ，studio等，

ldd和studio这两款软件使用的人数是比较多的，由于ldd已经停止更新了，我们也就不讲解了，今天重点讲解一下studio的使用，带你入门。

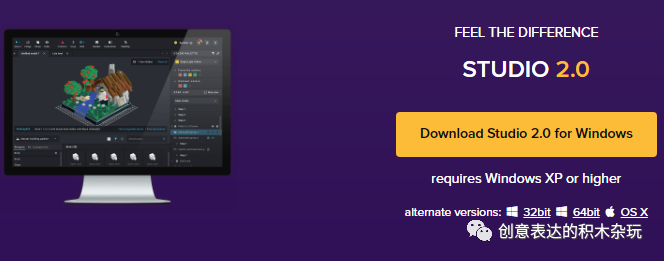

我们要了解这款软件，肯定要先去下载这款软件，到Bricklink的Studio主页https://www.bricklink.com/v3/studio/download.page复制网址到百度搜索引擎打开。该软件不支持手机和平板电脑。只支持电脑下载，支持Windows 32位和64位系统还有苹果电脑的OS X系统。



下载完成后点开安装包按照指引完成安装。安装完成后，第一次运行时启动的时间可能会比较长，请耐心等待。这款软件没有中文版，只有英文版，操作不难。

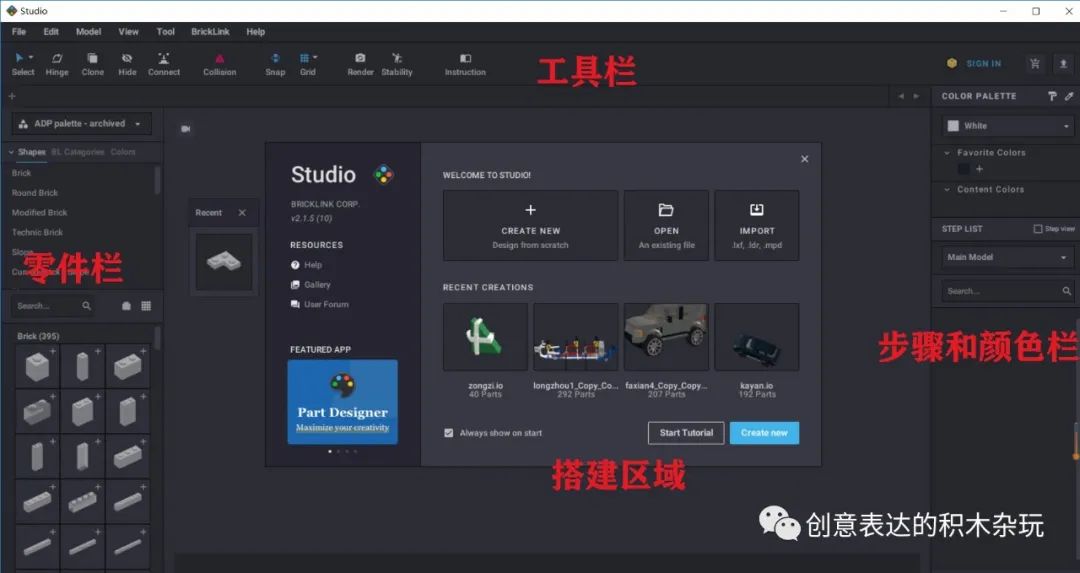

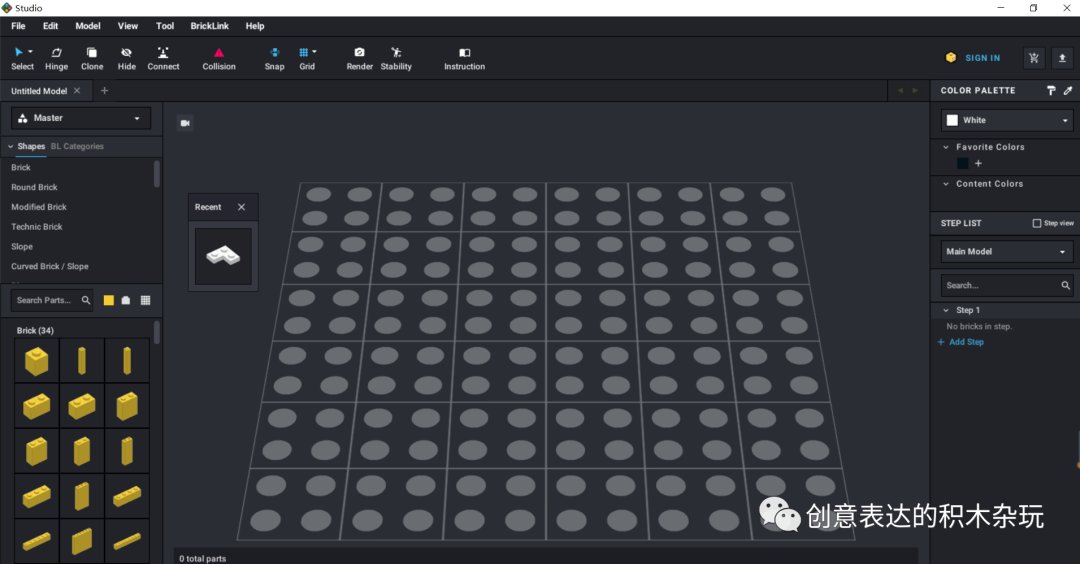

顶端是工具栏，左侧是零件栏，右侧是颜色和步骤，中间是搭建区域，打开软件时会被欢迎窗口挡住。

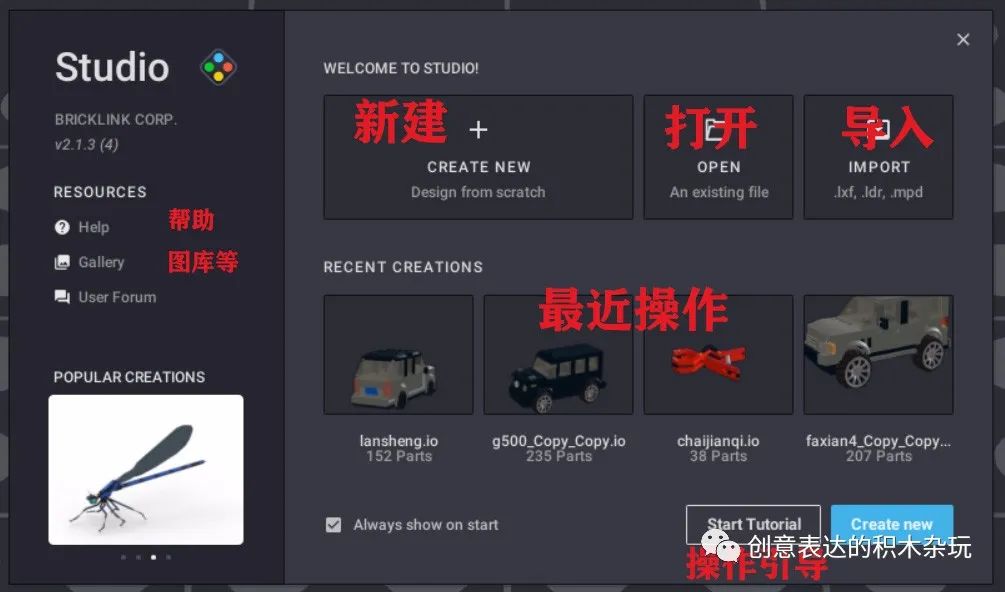

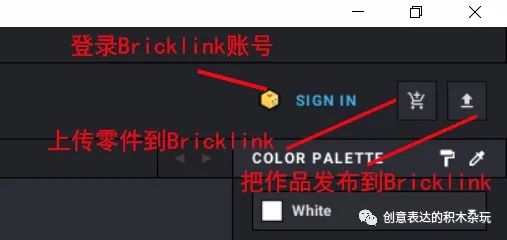

欢迎界面的功能介绍：



鼠标左键选中零件，按住Ctrl键选择多个零件。

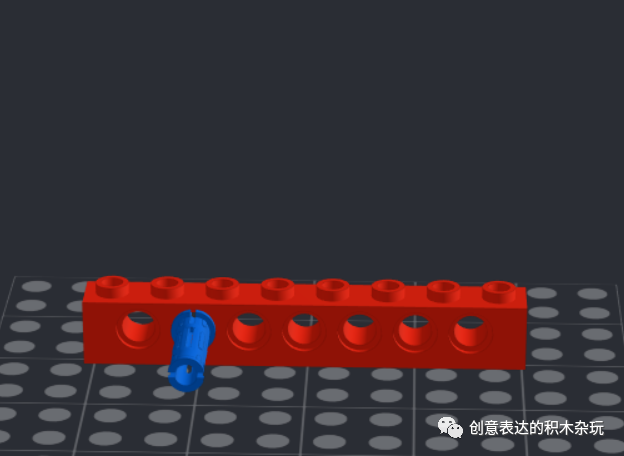

选中后可以拖动零件，使用方向键调整零件的方向，再点击左键完成放置。
鼠标滚轮进行缩小放大、按住鼠标右键调整视角、鼠标左键+空格移动视角。



顶部工具栏介绍：



点击选择工具下拉菜单会出现更多选择。



Default Select默认选择、Bycolor按颜色选择(点击某个零件，相同颜色的零件都会被选中)、By type按零件类型选择(点击某个零件，同样的其它零件都会被选中)、By type and color按颜色和零件类型选择,By connected按连接选择(拼搭在一起的零件会一起被选中)，Lnvert selection反选。

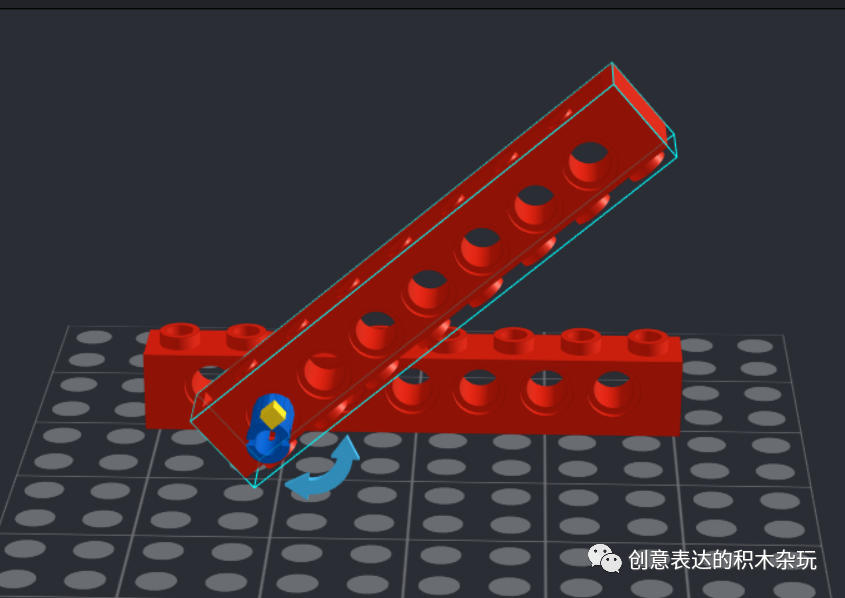

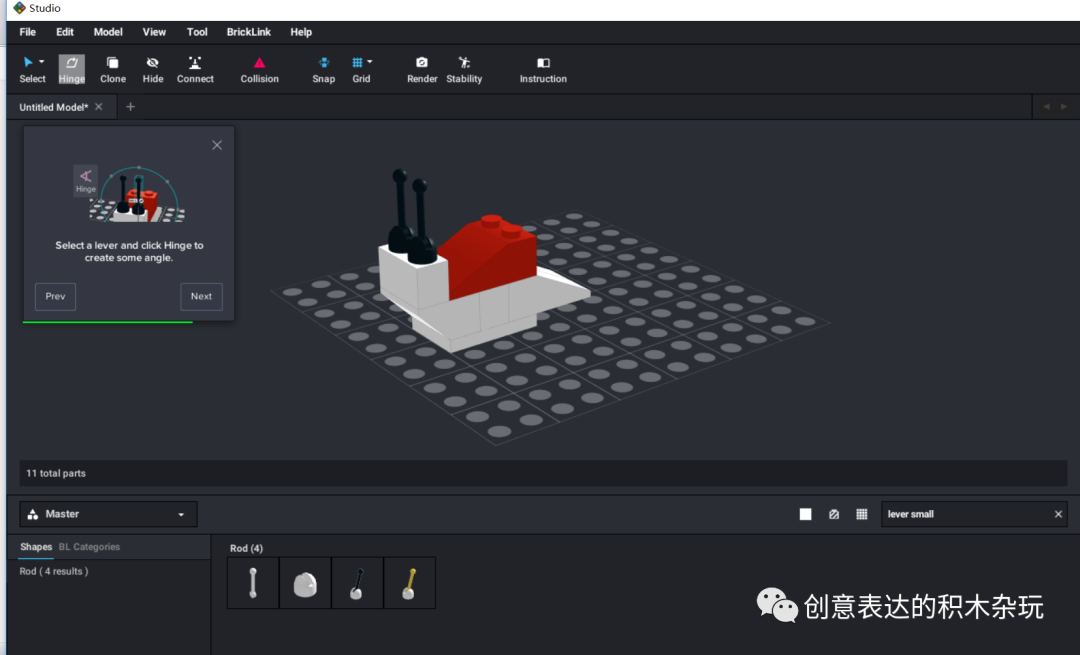

旋转(Hinge)工具，使用它可以在允许范围内调整零件旋转的角度

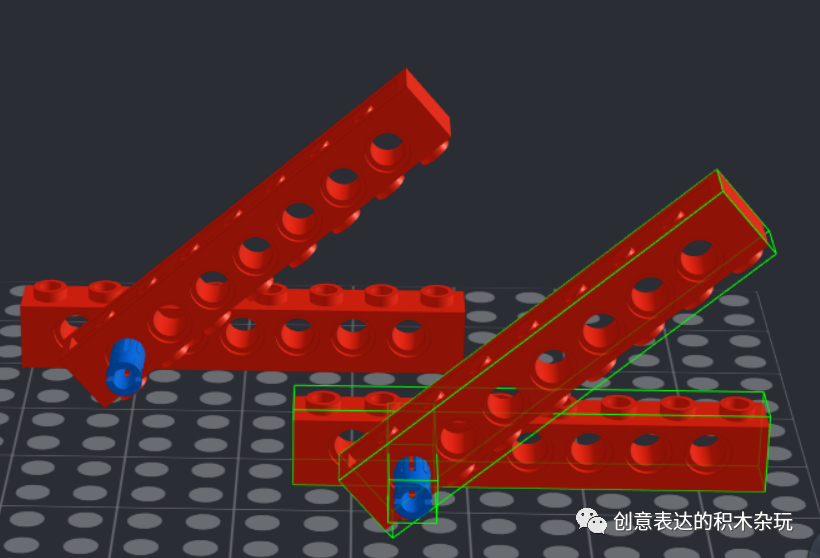

clone复制就是可以把你搭建的东西复制一份。

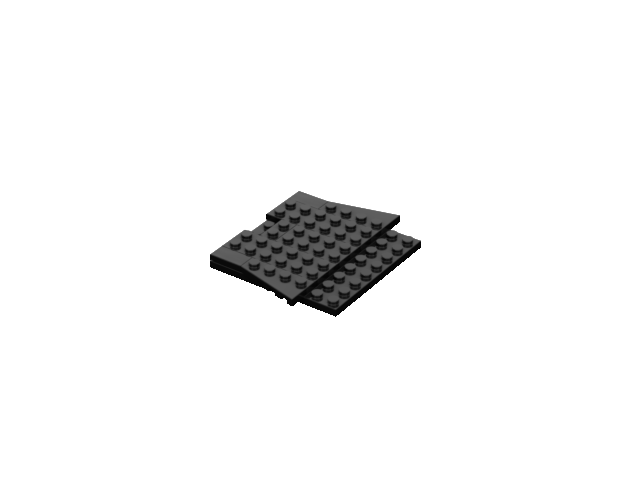

hide隐藏很简单，就是可以让部分零件不显示，效果如下：





碰撞显示(Collision)和吸附辅助(Snap)。

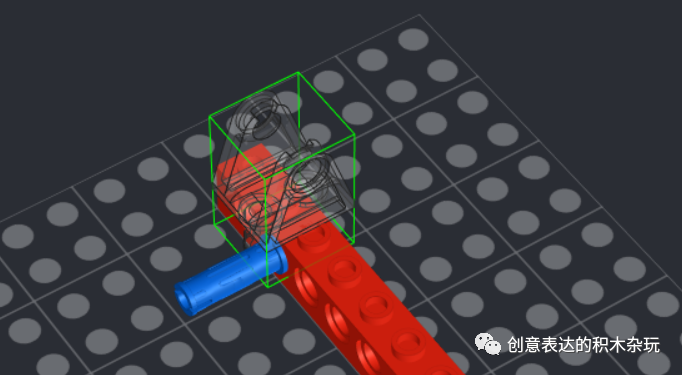

打开碰撞显示，当两个零件交错在一起时，被选中的那个零件就会变透明，告诉你不能这样放。



打开吸附辅助，放置零件时两个零件靠近时会按照拼砌的可行性吸附在一起，如果关掉它，就能做一些非常规的拼砌操作。

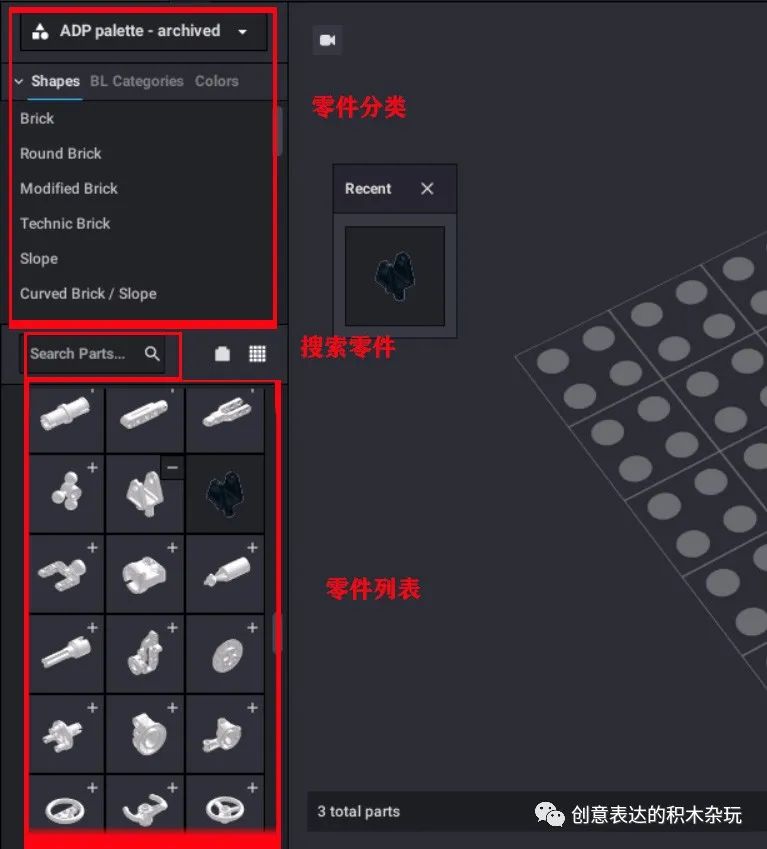

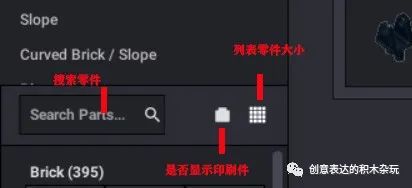

零件栏分成三部分，上面的区域是零件分类，下面的是零件列表，中间是零件搜索框和零件列表按钮。



点击零件分类会出现零件分类的其他选择，用来选择零件的大类，初始状态下是显示最全的“Master”大类，“New Parts”是显示新零件，下面的“ADP palette”则是存储的零件筛选结果清单，你可以自行添加(Add Palette)。

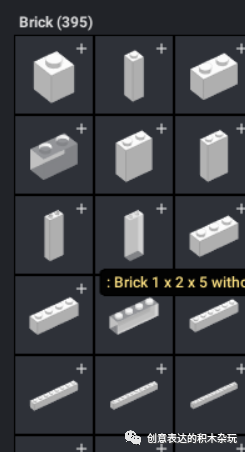

零件的分类直接用了乐高的官方分类，按照砖块、板、齿轮、科技件等、零件分类排列顺序：砖块，普通砖，圆形砖、特殊造型砖、科技结构的砖等。

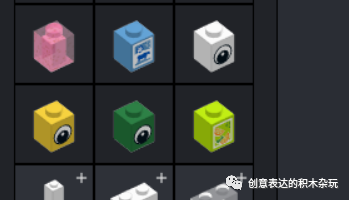

是否显示印刷件按钮，选择显示，印刷件就会显示出来。

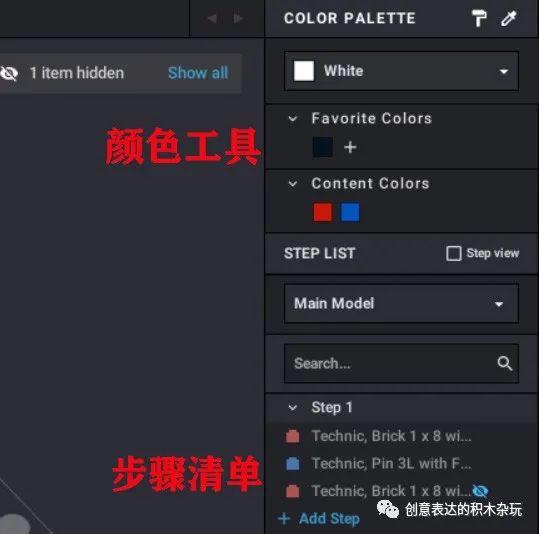

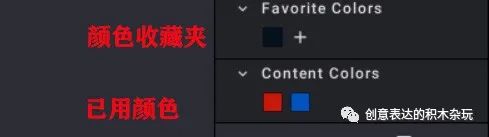

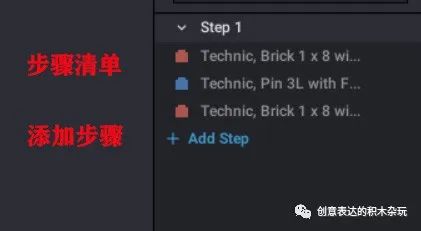

调色板(Color Palette)，步骤清单栏(Step List)，步骤清单栏里会显示所有用到的零件





Studio搭建完成以后想要模型变成像拍的一样肯定就需要渲染了，渲染(Render)Stabillity可以检测作品的牢固程度。

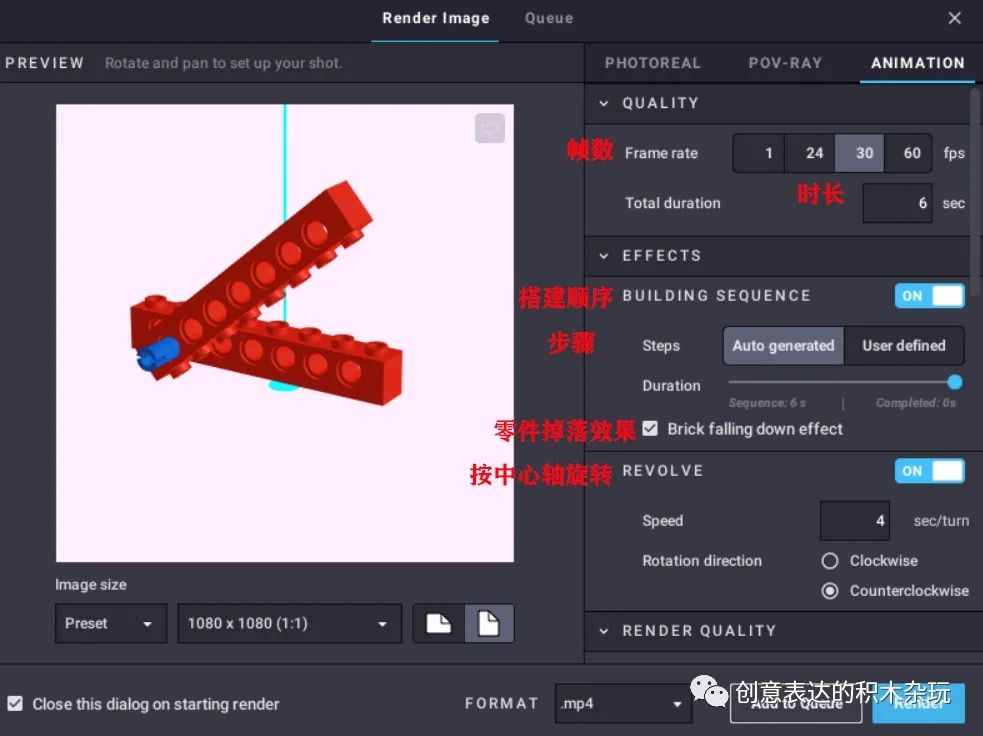

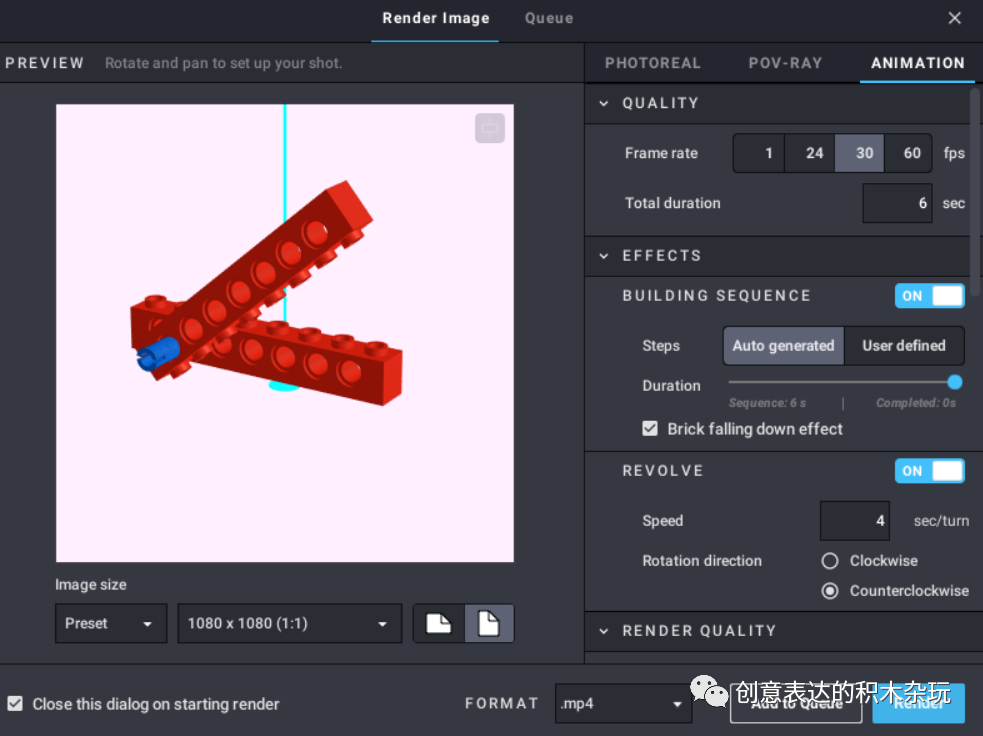

进入渲染界面后，有三种渲染方式可以选择(Photoreal、POV-RAY、Antmation)。第一种渲染出来模型会精细，耗时也会长一些，第二种渲染效果不会那么真实，但是渲染速度快。如果电脑配置高，推荐第一种渲染，反之第二种。



Photoreall渲染出来的效果：

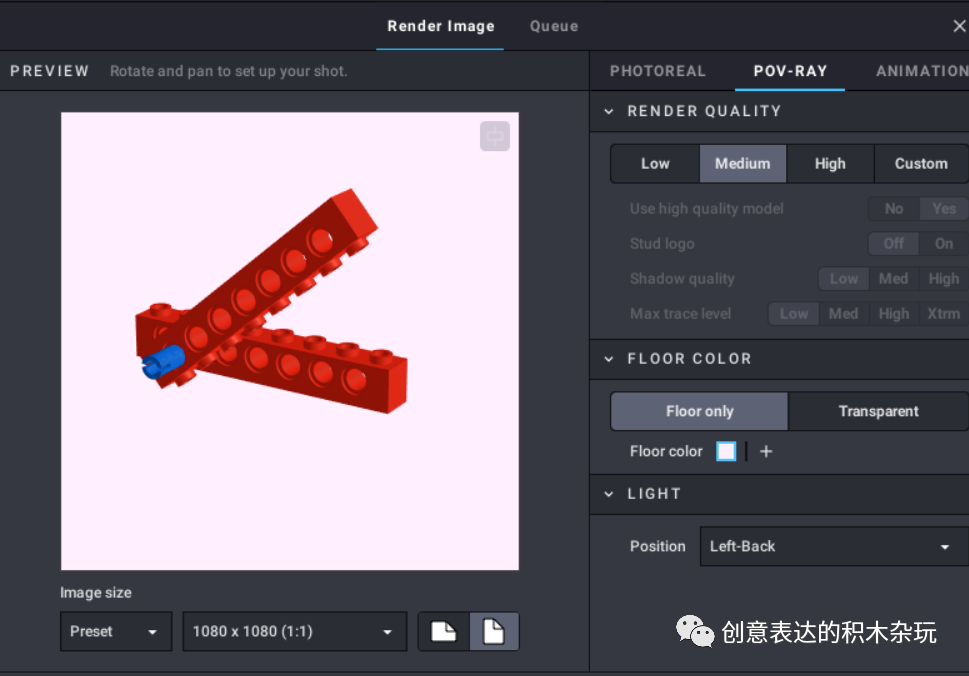

pov ray渲染出来的效果：

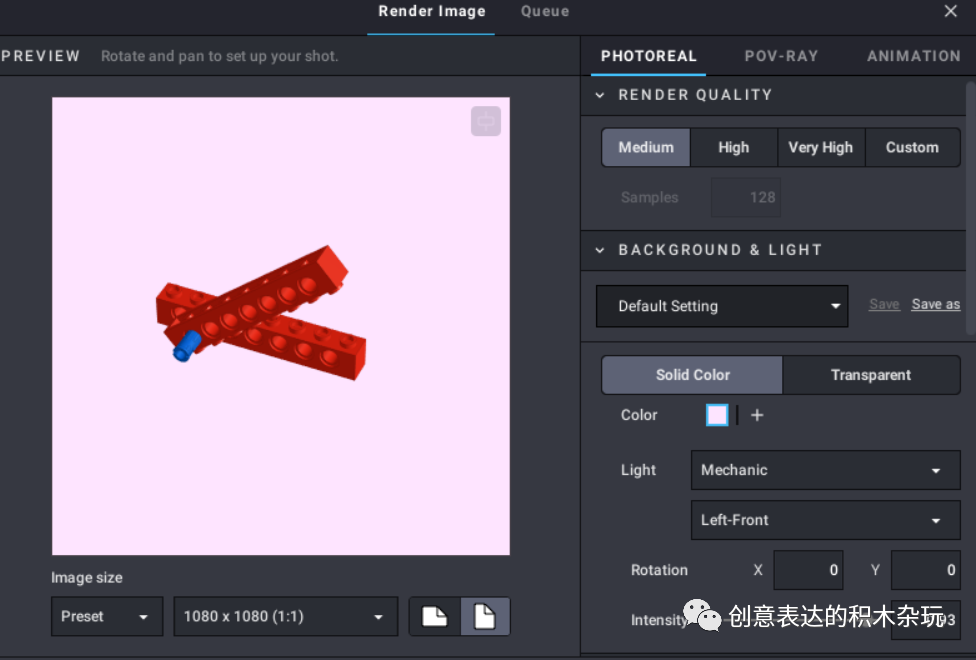

效果图生成有不同的选项提供，可以设置背景颜色、光线、视角等等参数，也可以从几种默认效果中选择(Medium、High、Very High、Custom)

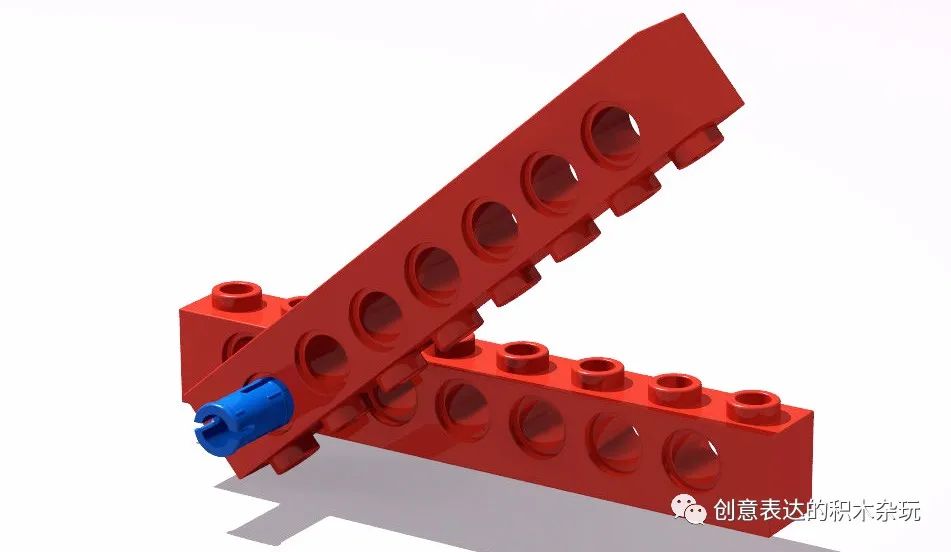

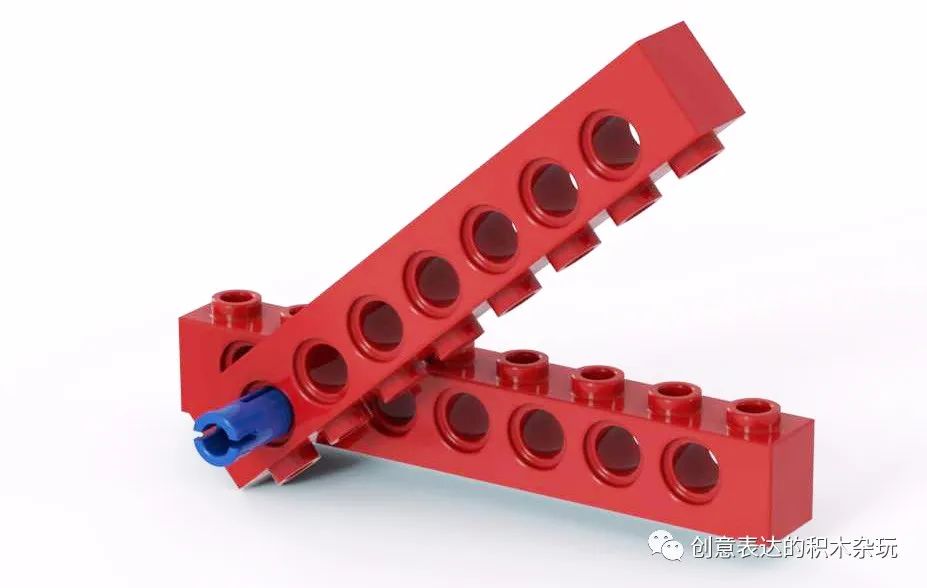

最后的渲染效果如下：

这个效果是不是很炫酷。这个渲染需要电脑配置很高。配置低的电脑不要轻易尝试，容易出现电脑卡死的情况。



我们现在开始制作搭建图吧！点击说明书(Instruction)按钮，进入说明书制作模式。

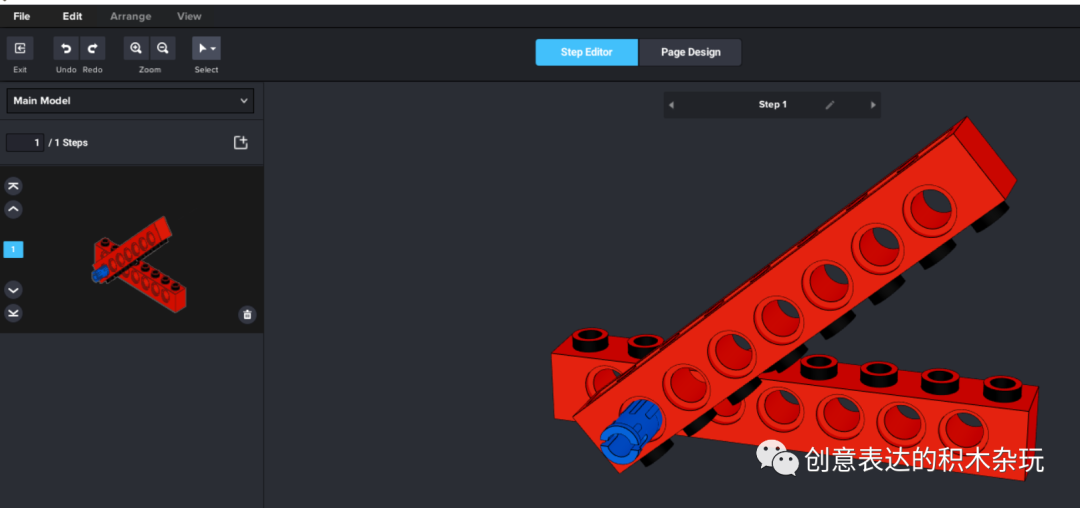

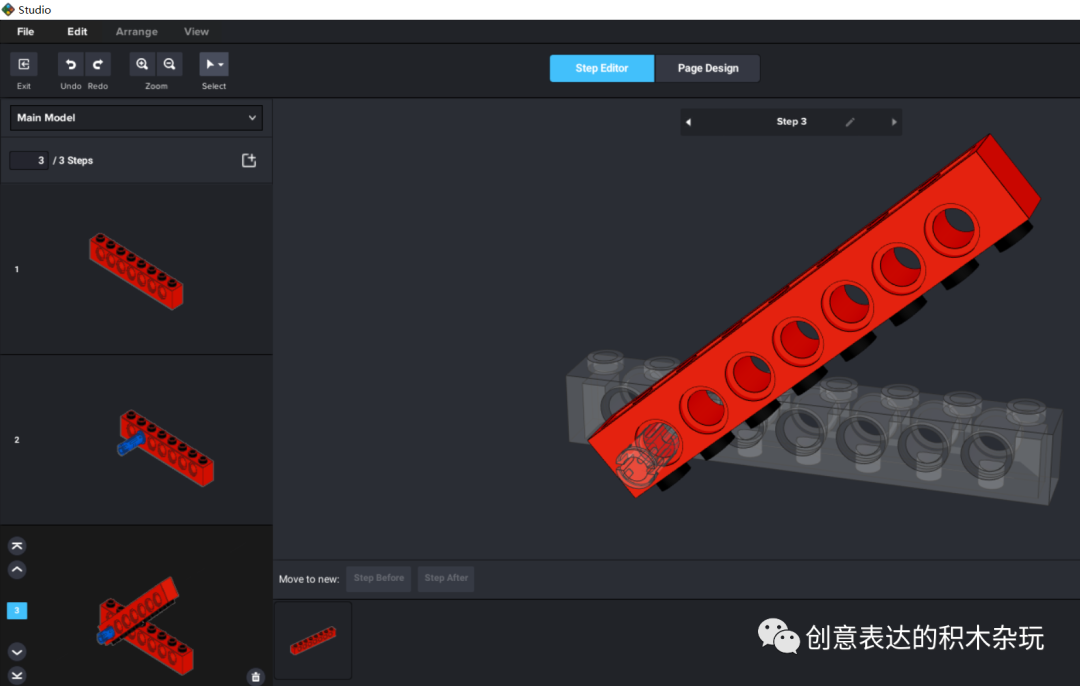

说明书制作模式中包括步骤编辑器和页面编辑器两部分。先进入步骤编辑器，如果已经预先设置了步骤，就会直接生成。没有提前设置步骤，就需要在这里设置步骤，我这个就没有提前生成步骤，现在生成，现在我来生成。



首先选择零件，然后点击右下角的“Divide into steps”按钮，就可以自动生成步骤图了。



最后输出成品图纸。

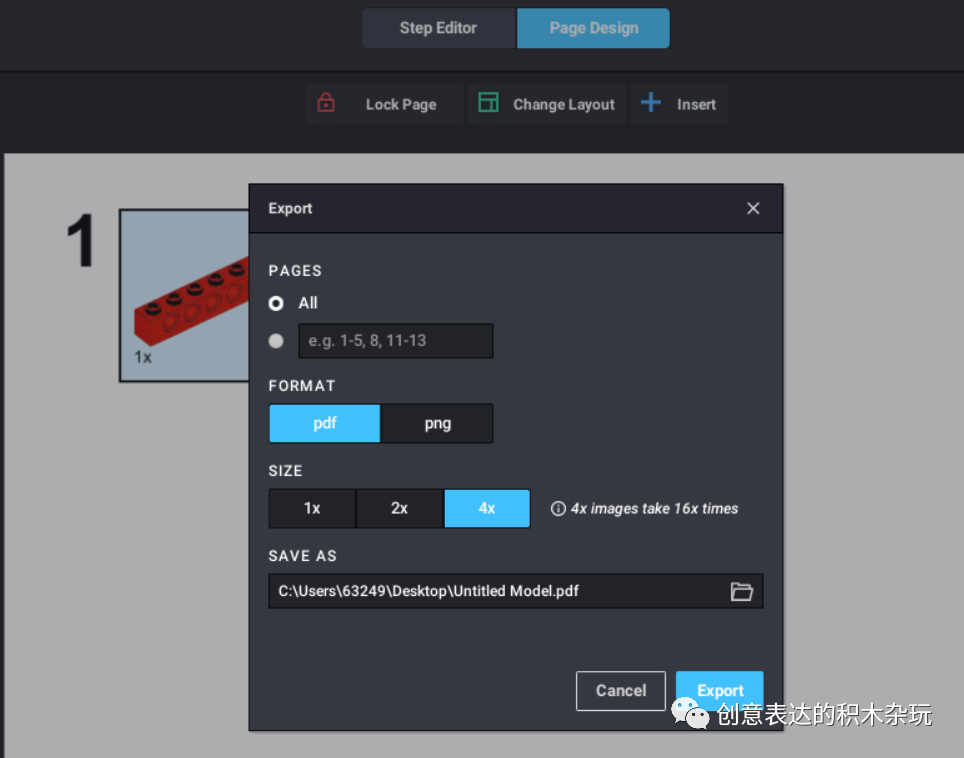

最后点击导出(Export)按钮，就可以生成电子说明书啦！图纸默认是pdf格式。

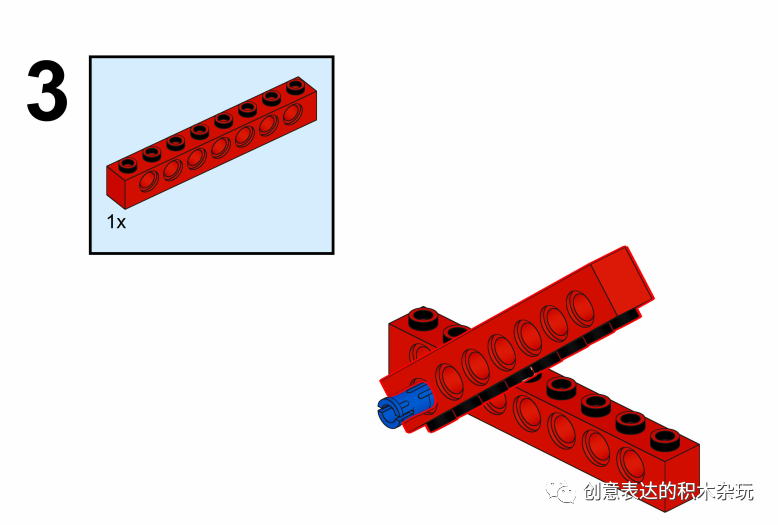

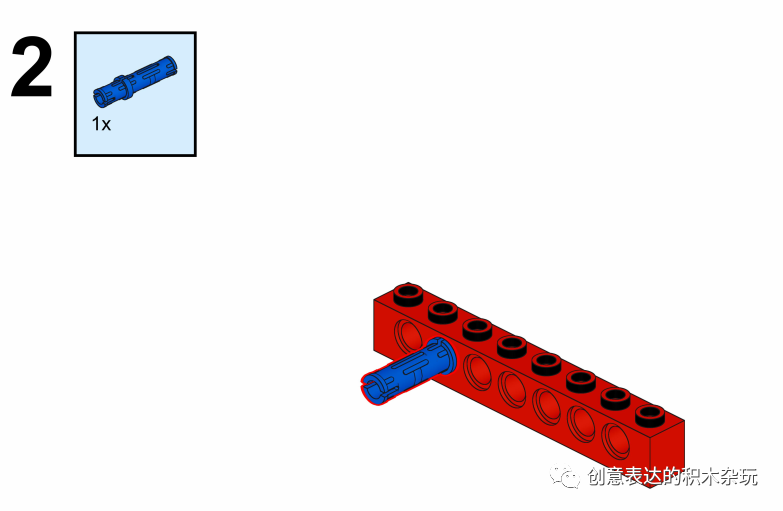

最后生成的图纸效果：

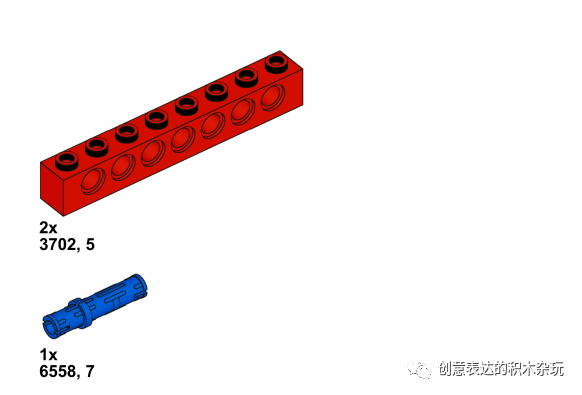

搭建好以后可以生成一份所需零件表，上面会显示零件数量，以及零件型号。

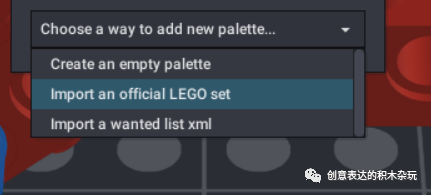

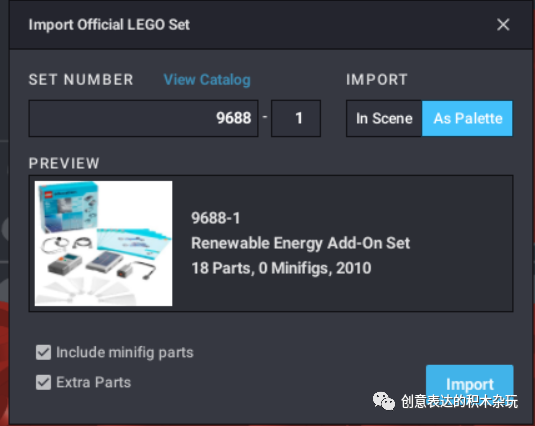

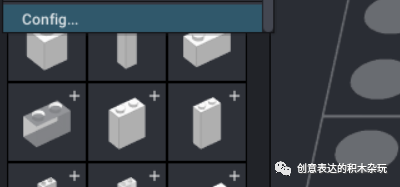

如果想导入套装零件可以按照下面的方法进行操作。首先点击config ,再点击Lego set，最后在输入想要的型号零件就可以了，最后添加到零件库即可。
