ESP32集成了多达10个（或更多，依据具体型号）可配置的Touch引脚(如下图），能够感知轻微的电容变化，从而实现非机械式的触摸控制。
这些引脚可以配置为检测触摸事件，非常适合于构建低功耗、无按键的用户界面。

Touch引脚实际上是一个电容式传感器，具有内部振荡器电路，可测量固定时间内引脚上的充电/放电频率。
例如，如果您触摸这些引脚中的任何一个，手指电荷将通过改变连接到触摸传感器的 RC 电路来改变这个周期数。

下面用示例来说明其使用方法

从 https://gitee.com/billyzh/esp32-cpp-lesson 下载本教程的源码到本地硬盘文件夹，如d:\esp32-cpp-lesson
在VSCode中，选择【文件】->【打开文件夹...】选择上一步保存的文件夹打开

示例1：使用TouchRead

选择config.h文件，修改第10行为
#define APP_LESSON32_A 1

打开unit3-lesson32a/board_config文件，设置器件使用的引脚，
#define TOUCH_1_PIN GPIO_NUM_2

监测引脚触摸状态，代码如下（unit2-lesson32a/my_board.cpp）：

MyBoard::MyBoard() : Board() {

    Log::Info(TAG, "===== Create Board ...... =====");

    Log::Info(TAG, "initial led.");
    led_ = new GpioLed(BUILTIN_LED_PIN, false); // no pwm

    xTaskCreate([](void* pvParam){
        MyBoard *board = static_cast<MyBoard*>(pvParam);
        board->TouchCheck();
    }, "TouchDetected_Task", 4096, this, 1, NULL);

    Log::Info( TAG, "===== Board config completed. =====");
}

void MyBoard::TouchCheck() {
    while (1) {
        touch_value_t tv = touchRead(TOUCH_1_PIN);
        if (tv < kThreshold) {
          Log::Info(TAG, "Touch detected.");
          Application& app = Application::GetInstance();
          app.OnPinTouchEvent(kTouch1);
       }
       delay(100);
    }
}

程序解读
1. 本程序使用xTaskCreate创建一个匿名任务，在这个任务里调用MyBoard的TouchCheck方法；
2. TouchCheck是一个死循环，意味着任务会一直执行， 在循环内读取触摸引脚电容值，当读取的值小于阀值时，判定有触摸发生，然后调用Application类的OnPinTouchEvent；
关于xTaskCreate函数，请查看FreeRTOS相关文档。

控制LED闪烁

闪烁代码如下（unit3-lesson31a/my_application.cpp）：

void MyApplication::OnLoop() {
    if (touch1_detected_) {
        Led *led = Board::GetInstance().GetLed();
        led->TurnOn();
        delay(200);
        led->TurnOff();
        touch1_detected_ = false;
    }
    delay(1);
}

bool MyApplication::OnPinTouchEvent(const std::string& pin_name) {
    if (pin_name == kTouch1) {
        touch1_detected_=true;
        return true;
    }
    return Application::OnPinTouchEvent(pin_name);
}

程序解读
1. 在OnLoop方法中检测touch1_detected_的值，若为true，则点亮LED 0.2秒，touch1_deteted_是MyApplication类的一个私有变量，并使用了volatile定义，防止编译器优化变量访问，确保每次读写都直接操作内存；
2. 重载Application类的OnPinTouchEvent方法实现业务，这里简单的设置touch1_detected_变量为true；

编译项目并上传开发板检验

本例实际上是一个多任务并行的程序，一个任务执行触摸检测(TouchCheck)，另一个任务为主任务(OnLoop)， 有关多任务的知识在后面小节讲解。

示例2：使用touch中断

选择config.h文件，修改第10行为
#define APP_LESSON32_B 1

打开unit3-lesson32b/board_config文件，设置器件使用的引脚，
#define TOUCH_1_PIN GPIO_NUM_2

设置引脚触电摸中断，代码如下（unit2-lesson32b/my_board.cpp）：

void _OnTouched() {
    Log::Info(TAG, "Touch detected.");

    Application& app = Application::GetInstance();
    app.OnPinTouchEvent(kTouch1);
}

MyBoard::MyBoard() : Board() {
    Log::Info(TAG, "===== Create Board ...... =====");

    Log::Info(TAG, "initial led.");
    led_ = new GpioLed(BUILTIN_LED_PIN, false); // no pwm

    touchAttachInterrupt(
        TOUCH_1_PIN,
        _OnTouched, /* 中断调用函数 */
        kThreshold /* 中断触发阀值 */
    );
    //参考：https://www.xpstem.com/doc/arduino-esp32/api/touch

    Log::Info( TAG, "===== Board config completed. =====");
}

程序解读
1. 本程序使用touchAttachInterrupt关联触摸引脚（TOUCH_1_PIN）和中断处理程序（_OnTouched），第三个参数为中断触发阀值； 2. 在中断处理程序中，调用Application类的OnPinTouchEvent；

中断

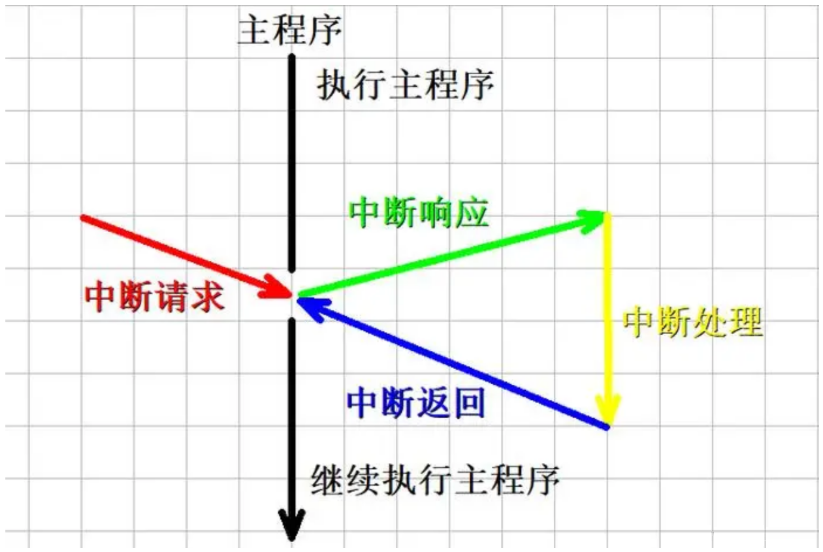

中断是指当 CPU 在正常处理主程序时，突然发生了另一件事件 A（中断发生）需要 CPU 去处理，这时 CPU 就会暂停处理主程序（中断响应），转而去处理事件 A（中断服务）。当事件 A 处理完以后，再回到主程序原来中断的地方继续执行主程序（中断返回）。这一整个过程称为中断。

中断可以根据中断源分为 硬件中断 和 软件中断：
硬件中断：也被称为外部中断，硬件中断响应外部硬件事件而发生。例如，当检测到触摸时会发生触摸中断，而当 GPIO 引脚的状态发生变化时会发生 GPIO 中断；
软件中断：当触发软件事件（例如定时器溢出）时，会发生这种类型的中断，定时器中断也是软件中断。

控制LED闪烁

这部分代码与上一示例是一样的，不再详述。

有关TouchRead和touchAttachInterrupt的更多信息，请查看ESP32 TOUCH API

作业：
将本小节两种引脚触摸处理程序封装为一个TouchPin类
