ESP32 Arduino Framework是专门针对ESP32开发板的Arduino应用开发框架，为用户开发IOT应用、HMI应用提供一致的开发体验。 目前支持以下功能: 提供常用LCD、OLED显示屏设备的驱动

• 提供常用音频编解码器设备的驱动
• 提供LED、灯珠等设备的驱动
• 提供统一的抽象化接口来操作UI、音频编解码等
• 提供WiFi信息配置界面
• 提供OTA在线升级
• 内置支持LVGL、TFT_eSPI、U8G2、GFX_Library图形化开发库

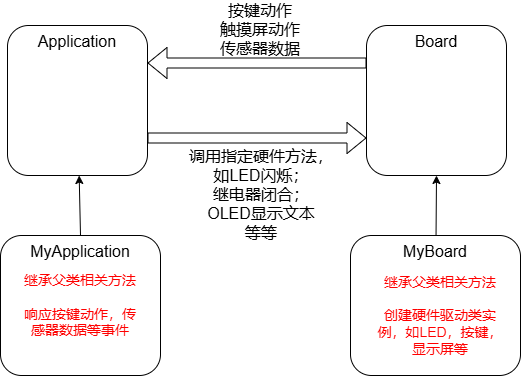

框架使用Board类及派生类来封装硬件驱动，使用Application类及派生类来实现业务逻辑处理。Board类和Application类之前通过公开方法互相访问，如下图：

这样实现有以下优点：

1. 分离业务代码和硬件驱动代码，便于维护和扩展；
2. 规范业务代码与硬件驱动代码间的交互设计，利于代码移植；
3. 降低代码故障率，节省异常排查时间；

下面以点亮LED为例，来说明ESP32 Arduino框架的使用

不使用框架的实现

#define LED_PIN       4

void setup() {
    pinMode(LED_PIN, OUTPUT);
}

void loop() {
    digitalWrite(LED_PIN, HIGH);
    delay(1000);
    digitalWrite(LED_PIN, LOW);
    delay(1000);
}

简单到不言自明了，相信大家都写过很多次类似点亮LED的代码。

这就是面向过程的代码，这里没有LED灯对象，我们操作的是一个连接着LED灯的引脚。

使用框架的实现

第一步：实现一个自定义的Board派生类MyBoard，然后创建一个GpioLed类的实例。

在my_board.h文件中，定义MyBoard类：

class MyBoard : public Board {
private:
    Led* led_ = nullptr;

public:
    MyBoard();
    Led* GetLed() override { return led_; }
};

在my_board.cpp文件中，创建GpioLed类实例，这里GpioLed类是Led类的一个子类：

MyBoard::MyBoard() : Board() {
    Log::Info(TAG, "===== Create Board ...... =====");

    Log::Info(TAG, "initial led.");
    led_ = new GpioLed(BUILTIN_LED_PIN, false); // no pwm

    Log::Info( TAG, "===== Board config completed. =====");
}

第二步：实现一个自定义的Application派生类MyApplication，然后实现点亮LED的代码。

在my_application.h文件中，定义MyApplication类和继承的方法：

class MyApplication : public Application {
public:
    MyApplication();

    const std::string& GetAppName() const override { return "Unit1-Lesson13"; }
    const std::string& GetAppVersion() const override { return "1.0.0"; }

protected:
    void OnInit() override;
    void OnLoop() override;
};

这里我们重写父类的OnInit方法用于执行初始化的相关代码、重写OnLoop方法用于执行要重复执行的业务代码。

在my_application.cpp文件中，实现点亮LED的代码：

void MyApplication::OnInit() {
    // do your init.
    Log::Info(TAG, "OnInit");
}

void MyApplication::OnLoop() {
    Led *led = Board::GetInstance().GetLed();
    led->TurnOn();
    delay(1000);
    led->TurnOff();
    delay(1000);
}

可以看到此处先取得Board类实例（即MyBoard类实例），再取得Led类实例变量，
然后调用Led类实例的TurnOn方法点亮LED、调用TurnOff方法熄灭LED，
这就是面向对象的代码，动作都是基于对象实例的方法来完成的。
而在TurnOn和TurnOff方法里，我们才具体调用digitalWrite方法来控制led的引脚电平。

GpioLed类的具体实现代码请参照src/framework/led/gpio_led.cpp文件

那么OnInit和OnLoop方法是在何处被调用的呢？

main.cpp是ESP32 Arduino框架的入口程序，它替代了ino文件的功能，即定义setup方法和loop方法，代码如下：

Application *app = nullptr;

void setup() {
    Serial.begin(115200);

    Log::Info(TAG, "application starting.");

    // 创建应用实例
    app = &Application::GetInstance();

    app->Init();
}

void loop() {
    app->Loop();
}

可以看到在setup方法里，先取得Application类实例（即MyApplication实例），然后调用Application类实例的Init方法，在loop方法里，直接调用Application类实例的Loop方法。

Init方法

void Application::Init() {
    Log::Info(TAG, "Initialize...");
    // 省略部分代码

    OnInit();

    // 省略部分代码
    Log::Info(TAG, "Started.");
}

在此方法中，会做一些公共的初始化操作，然后再调用OnInit方法去执行派生类的代码。

Loop方法

void Application::Loop() {
    OnLoop();
}

直接调用OnLoop方法去执行派生类的代码。

这里OnInit方法和OnLoop方法就是专门用于留给子类实现的，它们也称之为虚函数。

另外Application::GetInstance()和Board::GetInstance()使用的是静态初始方式分别调用creation_application和create_board方法来初始化的，如下代码：

文件 src/framework/app/application.h

static Application& GetInstance() {
    static Application* instance = static_cast<application*>(create_application());
    return *instance;
}

此方法保证全局只有一个Application子类实例和一个Board子类实例。

至此，我们已经解读基于框架的点亮LED的代码，与前面的不使用框架的代码相比，可以看到我们改变了代码的组织方式（从面向过程改变为面向对象），对具体的控制代码进行了封装，看起来变得有些复杂了，点亮LED的代码执行路径如下：

Application.Loop() -> MyApplication.OnLoop() -> GpioLed.TurnOn() -> digitalWrite()

如果只是写一个点亮LED的程序或是极小的项目，完全没必要用弄得这么复杂，
但当我们项目要接受若干种传感器数据，控制若干外设，有着复杂的业务处理逻辑时，使用开发框架和面向对象设计的优势才会体现出来。
