简介

ESP8266有三种工作模式，分别为：AP，STA，AP混合STA

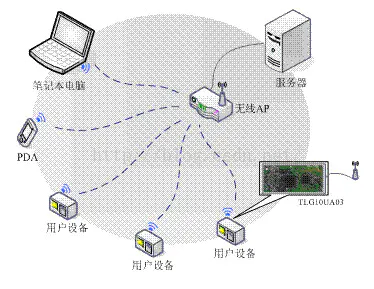

1. AP
AP，也就是无线接入点，是一个无线网络的创建者，是网络的中心节点。一般家庭或办公室使用的无线路由器就一个AP。
ESP8266 Arduino WIFI

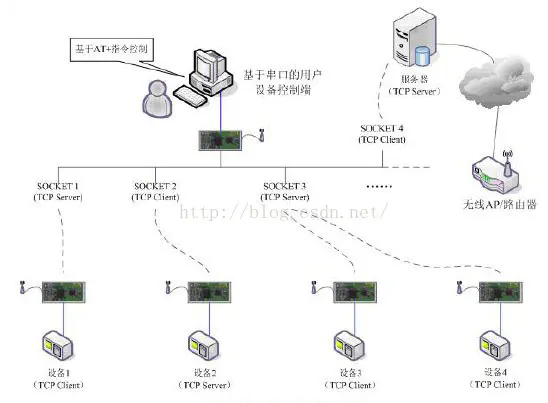

2. STA
STA是Station的简称，类似于无线终端，STA本身并不接受无线的接入，它可以连接到AP，简单来说就是和手机连接WIFI热点的工作状态相同，可以连接其它的热点。
ESP8266 Arduino WIFI

3. AP混合STA
了解了前两个概念，AP混合STA模式就不难理解了，就是既可以连接到其它的WIFI热点，也可以让别的无线终端连接，这两个过程能同时进行。

示例

AP模式
使用esp32的接入点模式搭建一个WIFI AP，所谓接入点模式就是将esp作为接入点，让其它设备通过wifi连接到esp
示例程序如下

#include <WiFi.h>
const char *ssid = "oudafa";

const char *password = "12345678";
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);
  pinMode(LED_BUILTIN, OUTPUT);
  WiFi.softAP(ssid,password);

  Serial.print("Access Point: ");
  Serial.println(ssid);
  Serial.println(WiFi.softAPIP());
}

void loop() {
  // put your main code here, to run repeatedly:
  digitalWrite(LED_BUILTIN,!digitalRead(LED_BUILTIN));
  delay(1000);
}

这里面使用了WiFi库里面的softAP()函数，两个参数ssid和password分别代表了在使用esp搭建的wifi的名称和密码，而WiFi.softAPIP()则表示esp32的IP地址，

在将该示例程序上传之后，打开PC or 手机端的WIFI连接，可以看到一个ssip为“wang”的WIFI,输入密码就可以连接了,链接成功后版载LED会闪烁

STA无线终端模式（Wireless Station）
无线终端模式就是esp自己作为一个终端连接到网关接入点

#include <WiFi.h>

const char* ssid     = "feng";
const char* password = "123456789";

void setup()
{
    Serial.begin(115200);
    pinMode(5, OUTPUT);      // set the LED pin mode

    delay(10);

    // We start by connecting to a WiFi network

    Serial.println();
    Serial.println();
    Serial.print("Connecting to ");
    Serial.println(ssid);

    WiFi.begin(ssid, password);

    while (WiFi.status() != WL_CONNECTED) {
        delay(500);
        Serial.print(".");
    }

    Serial.println("");
    Serial.println("WiFi connected.");
    Serial.println("IP address: ");
    Serial.println(WiFi.localIP());

    server.begin();
}

void loop(){
}

同样WiFi.begin()则使用了WIFI库里面的begin()函数可以连接到外部局域wifi网络，两个参数也是代表名称和密码，WiFi.localIP()表示在连接当前局域网中的esp32的IP地址

esp会连接到我手机的热点，并且它会输出我的IP地址，其中while (WiFi.status() != WL_CONNECTED)是为了等待连接成功

智能配网

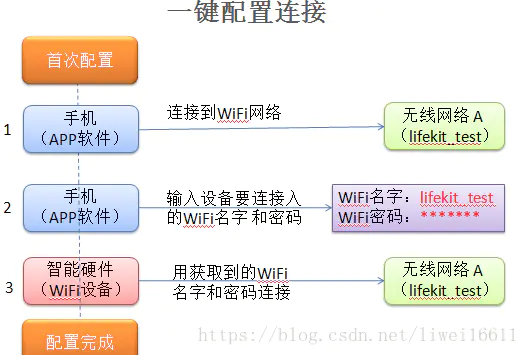

1. 什么是智能配网
智能配网这种快速连接方式，相对于 AP 模式连接简化操作，更加贴近于市场
1、手机连上 WiFi，打开智能硬件指定 APP 软件，进入配置界面，输入手机所在 WiFi 密码，请求配网 TOKEN
2、智能硬件开启混杂模式监听所有网络数据包
3、手机通过广播、组播循环发送 ssid/password/token
4、硬件设备通过 UDP 包（长度）获取配置信息捕捉到 ssid/password/token，报文后解码,得到正确的 SSID 和密码,然后主动连接指定 SSID 的路由完成连接。
ESP8266 Arduino WIFI

安信可微信配网
示例代码：
智能配网过程
思路: 先自动联网20秒, 如果失败了进入智能配网阶段, 智能配网过程如上

#include <Arduino.h>
#include "WiFi.h"

void mySmartWifiConfig()
{
  WiFi.mode(WIFI_MODE_STA);
  Serial.println("开启智能配网:");
  WiFi.beginSmartConfig();
  while (1)
  {
    Serial.print(".");
    delay(500);
    if (WiFi.smartConfigDone())
    {
      Serial.println("配网成功");
      Serial.printf("SSID:%s", WiFi.SSID().c_str());
      Serial.printf("PSW:%s", WiFi.psk().c_str());
      break;
    }
  }
}

bool autoConfig()
{
  WiFi.disconnect(true,true);
  WiFi.begin();
  for (size_t i = 0; i < 20; i++)
  {
    int wifiStatus = WiFi.status();
    if (wifiStatus == WL_CONNECTED)
    {
      Serial.println("自动连接成功!");
      return 1;
    }
    else
    {
      delay(1000);
      Serial.println("等待自动配网中...");
    }
  }
  Serial.println("无法自动配网!");
  return 0;
}

void setup()
{
  Serial.begin(115200);
  delay(5000);
  if (!autoConfig())
  {
    mySmartWifiConfig();
  }
}
void loop()
{
  if (WiFi.isConnected())
  {
    Serial.println("网络已连接");
    delay(1000);
  }
}

代码烧入后就进入智能配网模式, 用手机微信扫描安信可官方二维码

输入WIFI密码

微信会广播这些信息,

ESP32获取后得知 WIFI名, 密码. 自动存储好. 自动连接WIFI

2.网页Web自动配网

#include "Arduino.h"
#include <WiFi.h>
#include <WebServer.h>
#include <ESPmDNS.h>
#include <esp_wifi.h>

const char* AP_SSID  = "ESP32_Config"; //热点名称
String wifi_ssid = "";
String wifi_pass = "";
String scanNetworksID = "";//用于储存扫描到的WiFi

#define ROOT_HTML  "<!DOCTYPE html><html><head><title>WIFI Config by lwang</title><meta name=\"viewport\" content=\"width=device-width, initial-scale=1\"></head><style type=\"text/css\">.input{display: block; margin-top: 10px;}.input span{width: 100px; float: left; float: left; height: 36px; line-height: 36px;}.input input{height: 30px;width: 200px;}.btn{width: 120px; height: 35px; background-color: #000000; border:0px; color:#ffffff; margin-top:15px; margin-left:100px;}</style><body><form method=\"GET\" action=\"connect\"><label class=\"input\"><span>WiFi SSID</span><input type=\"text\" name=\"ssid\"></label><label class=\"input\"><span>WiFi PASS</span><input type=\"text\"  name=\"pass\"></label><input class=\"btn\" type=\"submit\" name=\"submit\" value=\"Submie\"> <p><span> Nearby wifi:</P></form>"
WebServer server(80);

#define RESET_PIN   13  //用于删除WiFi信息

bool AutoConfig();
void wifi_Config();


void setup() {

  Serial.begin(115200);
  pinMode(RESET_PIN, INPUT_PULLUP);

  // 连接WiFi
  if (!AutoConfig())
  {
    wifi_Config();
  }

  //用于删除已存WiFi
  if (digitalRead(RESET_PIN) == LOW) {
    delay(1000);
    esp_wifi_restore();
    delay(10);
    ESP.restart();  //复位esp32
  }
}

void loop() {
  server.handleClient();
  while (WiFi.status() == WL_CONNECTED) {
    //WIFI已连接

  }
}

//用于配置WiFi
void wifi_Config()
{
  Serial.println("scan start");
  // 扫描附近WiFi
  int n = WiFi.scanNetworks();
  Serial.println("scan done");
  if (n == 0) {
    Serial.println("no networks found");
    scanNetworksID = "no networks found";
  } else {
    Serial.print(n);
    Serial.println(" networks found");
    for (int i = 0; i < n; ++i) {
      // Print SSID and RSSI for each network found
      Serial.print(i + 1);
      Serial.print(": ");
      Serial.print(WiFi.SSID(i));
      Serial.print(" (");
      Serial.print(WiFi.RSSI(i));
      Serial.print(")");
      Serial.println((WiFi.encryptionType(i) == WIFI_AUTH_OPEN) ? " " : "*");
      scanNetworksID += "<P>" + WiFi.SSID(i) + "</P>";
      delay(10);
    }
  }
  Serial.println("");

  WiFi.mode(WIFI_AP);//配置为AP模式
  boolean result = WiFi.softAP(AP_SSID, ""); //开启WIFI热点
  if (result)
  {
    IPAddress myIP = WiFi.softAPIP();
    //打印相关信息
    Serial.println("");
    Serial.print("Soft-AP IP address = ");
    Serial.println(myIP);
    Serial.println(String("MAC address = ")  + WiFi.softAPmacAddress().c_str());
    Serial.println("waiting ...");
  } else {  //开启热点失败
    Serial.println("WiFiAP Failed");
    delay(3000);
    ESP.restart();  //复位esp32
  }

  if (MDNS.begin("esp32")) {
    Serial.println("MDNS responder started");
  }

  //首页
  server.on("/", []() {
    server.send(200, "text/html", ROOT_HTML + scanNetworksID + "</body></html>");
  });

  //连接
  server.on("/connect", []() {

    server.send(200, "text/html", "<html><body><font size=\"10\">successd,wifi connecting...<br />Please close this page manually.</font></body></html>");

    WiFi.softAPdisconnect(true);
    //获取输入的WIFI账户和密码
    wifi_ssid = server.arg("ssid");
    wifi_pass = server.arg("pass");
    server.close();
    WiFi.softAPdisconnect();
    Serial.println("WiFi Connect SSID:" + wifi_ssid + "  PASS:" + wifi_pass);

    //设置为STA模式并连接WIFI
    WiFi.mode(WIFI_STA);
    WiFi.begin(wifi_ssid.c_str(), wifi_pass.c_str());
    uint8_t Connect_time = 0; //用于连接计时，如果长时间连接不成功，复位设备
    while (WiFi.status() != WL_CONNECTED) {  //等待WIFI连接成功
      delay(500);
      Serial.print(".");
      Connect_time ++;
      if (Connect_time > 80) {  //长时间连接不上，复位设备
        Serial.println("Connection timeout, check input is correct or try again later!");
        delay(3000);
        ESP.restart();
      }
    }
    Serial.println("");
    Serial.println("WIFI Config Success");
    Serial.printf("SSID:%s", WiFi.SSID().c_str());
    Serial.print("  LocalIP:");
    Serial.print(WiFi.localIP());
    Serial.println("");

  });
  server.begin();
}

//用于上电自动连接WiFi
bool AutoConfig()
{
  WiFi.begin();
  for (int i = 0; i < 20; i++)
  {
    int wstatus = WiFi.status();
    if (wstatus == WL_CONNECTED)
    {
      Serial.println("WIFI SmartConfig Success");
      Serial.printf("SSID:%s", WiFi.SSID().c_str());
      Serial.printf(", PSW:%s\r\n", WiFi.psk().c_str());
      Serial.print("LocalIP:");
      Serial.print(WiFi.localIP());
      Serial.print(" ,GateIP:");
      Serial.println(WiFi.gatewayIP());
      return true;
    }
    else
    {
      Serial.print("WIFI AutoConfig Waiting......");
      Serial.println(wstatus);
      delay(1000);
    }
  }
  Serial.println("WIFI AutoConfig Faild!" );
  return false;
}

————————————————
