ESP32-P4-WIFI6-DEV-KIT是一款微雪(Waveshare)设计的基于 ESP32-P4 的多媒体开发板，并集成 ESP32-C6，支持 Wi-Fi 6 和 BLE 5 无线连接。它提供丰富的人机交互接口，包括 MIPI-CSI (集成图像信号处理器 ISP)、MIPI-DSI、SPI、I2S、I2C、LED PWM、MCPWM、RMT、ADC、UART 和 TWAI 等。此外，支持 USB OTG 2.0 HS，并板载 40PIN GPIO 扩展接口，兼容部分树莓派 Pico HAT 扩展板，实现更广泛的应用适配。ESP32-P4 采用 400MHz 双核 RISC-V 处理器，支持最大 32MB PSRAM，具备 USB 2.0、MIPI-CSI / DSI 和 H.264 编码等外设，满足低成本、高性能和低功耗的多媒体开发需求。此外，ESP32-P4 集成数字签名外设和专用密钥管理单元，确保数据与操作安全。ESP32-P4-WIFI6-DEV-KIT 专为高性能和高安全应用设计，满足嵌入式系统在人机交互、边缘计算和 IO 扩展等方面的需求。

产品特性

• 处理器
  • 搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
  • 搭载RISC-V 32位单核处理器（LP系统）
  • 搭载ESP32-C6 WIFI/BT协处理器，通过SDIO拓展WIFI 6/Bluetooth 5(BLE)等功能
• 存储器
  • 128 KB的高性能（HP）系统只读存储器（ROM）。
  • 16 KB的低功耗（LP）系统只读存储器（ROM）。
  • 768 KB的高性能（HP）L2内存（L2MEM）。
  • 32 KB的低功耗（LP）SRAM。
  • 8 KB的系统紧密耦合内存（TCM）。
  • 封装内叠封32 MB PSRAM，QSPI接口连接32MB Nor Flash
• 外设接口
  • 板上引出 2 × 20 排针，引出 27 个剩余可编程 GPIO，支持丰富的外围设备
  • 板载 USB 2.0 OTG 接口、SDIO3.0 SD卡槽、Type-C UART烧录口，方便不同场景使用
  • 板载扬声器接口、麦克风，可使用Codec芯片和功放芯片实现理想的音频功能需求
  • 板载MIPI-CSI高清摄像头接口，支持全高清1080P画面采集及编码，集成图像信号处理器（ISP）、H264视频编码器，支持H.264 & JPEG 视频编码（1080P @30fps），方便应用到计算机视觉、机器视觉等领域
  • 板载MIPI-DSI高清屏显接口，集成像素处理加速器（PPA）、2D 图形加速控制器（2D DMA），支持JPEG 图像解码（1080P @30fps），为高清屏显和流畅的HMI体验提供了强大支持，方便应用到智能家居中控屏、工业中控屏、自动贩卖机等场景

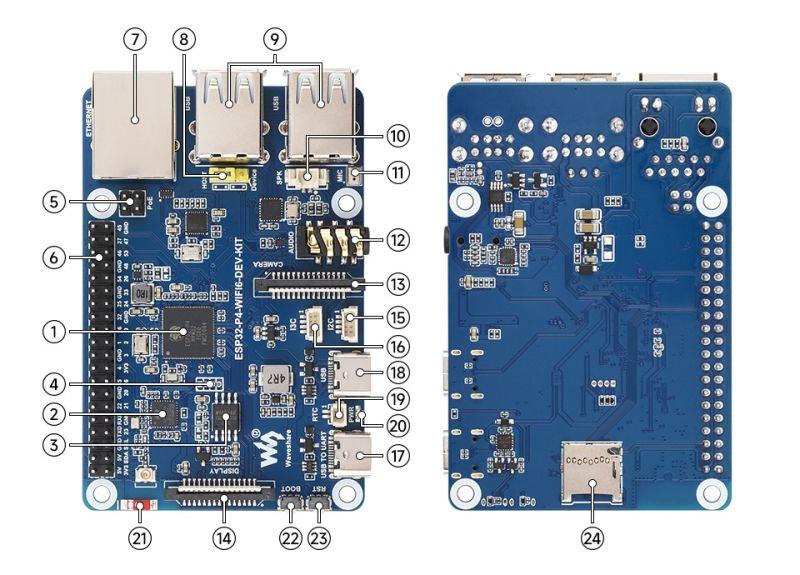

硬件说明

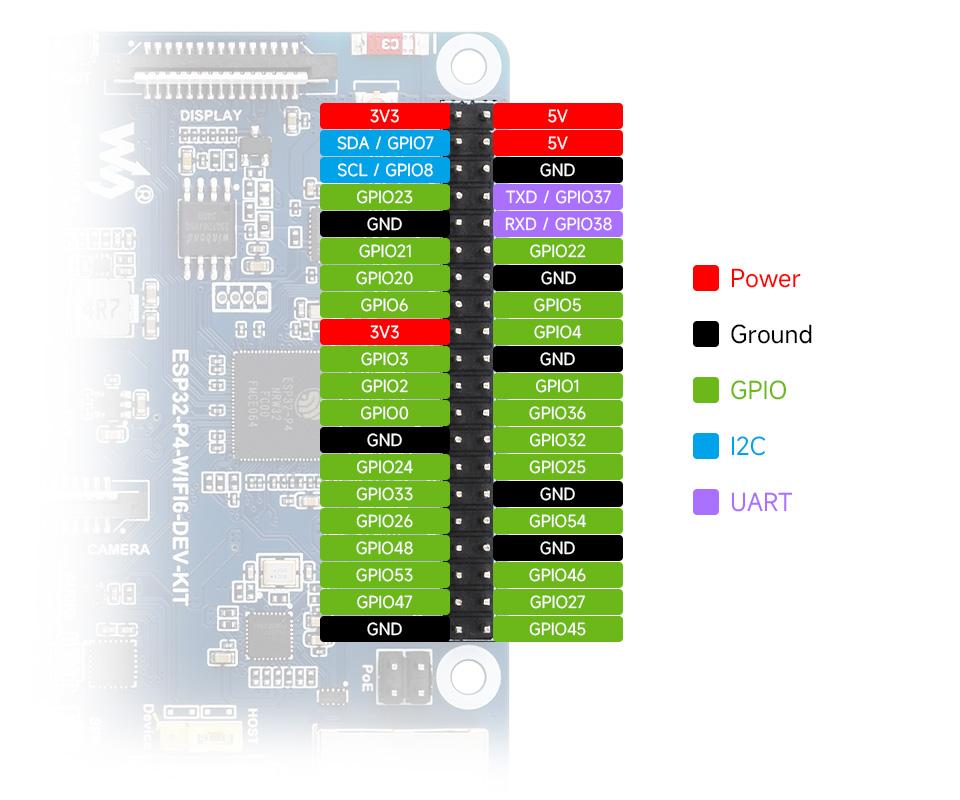

引脚定义

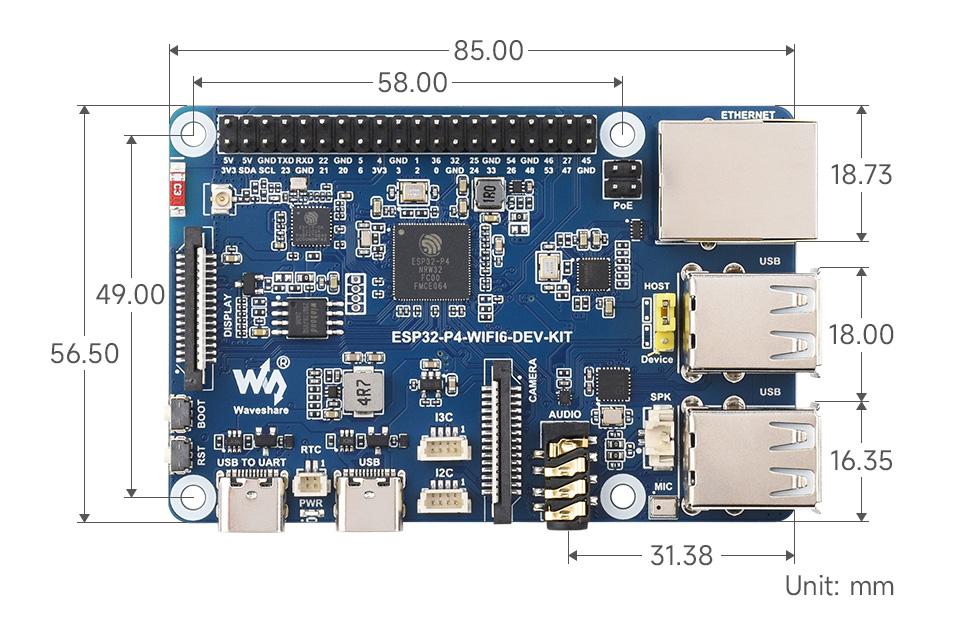

产品尺寸
