ESP32-DevKitC V4 开发板介绍
ESP32-DevKitC V4 开发板的主要组件、接口及控制方式见下。

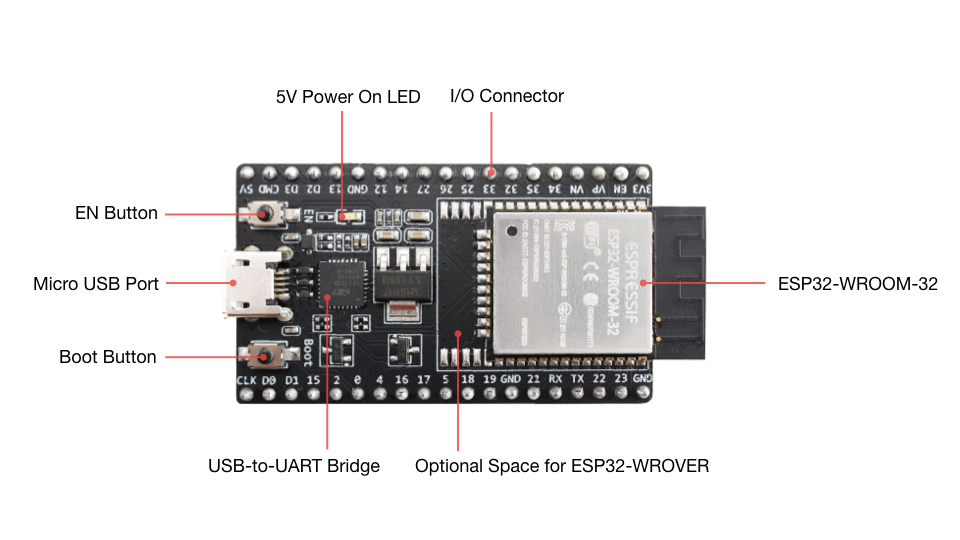

ESP32-DevKitC V4（板载 ESP32-WROOM-32）
|
主要组件 |
基本介绍 |
|---|---|
|
ESP32-WROOM-32 |
基于 ESP32 的模组。更多详情，请见 《ESP32-WROOM-32 技术规格书》。 |
|
EN |
复位按键。 |
|
Boot |
下载按键。按下 Boot 键并保持，同时按一下 EN 键（此时不要松开 Boot 键）进入“固件下载”模式，通过串口下载固件。 |
|
USB-to-UART 桥接器 |
单芯片 USB-UART 桥接器，可提供高达 3 Mbps 的传输速率。 |
|
Micro USB 接口。 |
USB 接口，可用作电路板的供电电源，或连接 PC 和 ESP32-WROOM-32 模组的通信接口。 |
|
5V Power On LED |
开发板通电后（USB 或外部 5 V），该指示灯将亮起。更多信息，请见 相关文档 中的原理图。 |
|
I/O |
板上模组的绝大部分管脚均已引出至开发板的排针。用户可以对 ESP32 进行编程，实现 PWM、ADC、DAC、I2C、I2S、SPI 等多种功能。 |
备注
管脚 D0、D1、D2、D3、CMD 和 CLK 用于 ESP32 芯片与 SPI flash 间的内部通信，集中分布在开发板两侧靠近 USB 端口的位置。通常而言，这些管脚最好不连，否则可能影响 SPI flash / SPI RAM 的工作。
管脚 GPIO16 和 GPIO17 仅适用于板载 ESP32-WROOM 系列和 ESP32-SOLO-1 的开发板，板载 ESP32-WROVER 系列开发板的管脚 GPIO16 和 GPIO17 保留内部使用。
电源选项
开发板可从以下三种供电方式中任选其一：
-
Micro USB 供电（默认）
-
5V / GND 管脚供电
-
3V3 / GND 管脚供电
警告
上述供电模式 不可同时连接，否则可能会损坏开发板和/或电源。
排针
下表列出了开发板两侧排针（J1 和 J3）的名称和功能，排针名称如图 ESP32-DevKitC V4（板载 ESP32-WROOM-32） 中所示，排针编号与 ESP32-DevKitC V4 原理图 (PDF) 一致。
J1
|
编号 |
名称 |
类型 |
功能 |
|---|---|---|---|
|
1 |
3V3 |
P |
3.3 V 电源 |
|
2 |
EN |
I |
CHIP_PU, Reset |
|
3 |
IO36 |
I |
GPIO36, ADC1_CH0, S_VP |
|
4 |
IO39 |
I |
GPIO39, ADC1_CH3, S_VN |
|
5 |
IO34 |
I |
GPIO34, ADC1_CH6, VDET_1 |
|
6 |
IO35 |
I |
GPIO35, ADC1_CH7, VDET_2 |
|
7 |
IO32 |
I/O |
GPIO32, ADC1_CH4, TOUCH_CH9, XTAL_32K_P |
|
8 |
IO33 |
I/O |
GPIO33, ADC1_CH5, TOUCH_CH8, XTAL_32K_N |
|
9 |
IO25 |
I/O |
GPIO25, ADC1_CH8, DAC_1 |
|
10 |
IO26 |
I/O |
GPIO26, ADC2_CH9, DAC_2 |
|
11 |
IO27 |
I/O |
GPIO27, ADC2_CH7, TOUCH_CH7 |
|
12 |
IO14 |
I/O |
GPIO14, ADC2_CH6, TOUCH_CH6, MTMS |
|
13 |
IO12 |
I/O |
GPIO12, ADC2_CH5, TOUCH_CH5, MTDI |
|
14 |
GND |
G |
接地 |
|
15 |
IO13 |
I/O |
GPIO13, ADC2_CH4, TOUCH_CH4, MTCK |
|
16 |
IO9 |
I/O |
GPIO9, D2 |
|
17 |
IO10 |
I/O |
GPIO10, D3 |
|
18 |
IO11 |
I/O |
GPIO11, CMD |
|
19 |
5V0 |
P |
5 V 电源 |
J3
|
编号 |
名称 |
类型 |
功能 |
|---|---|---|---|
|
1 |
GND |
G |
接地 |
|
2 |
IO23 |
I/O |
GPIO23 |
|
3 |
IO22 |
I/O |
GPIO22 |
|
4 |
IO1 |
I/O |
GPIO1, U0TXD |
|
5 |
IO3 |
I/O |
GPIO3, U0RXD |
|
6 |
IO21 |
I/O |
GPIO21 |
|
7 |
GND |
G |
接地 |
|
8 |
IO19 |
I/O |
GPIO19 |
|
9 |
IO18 |
I/O |
GPIO18 |
|
10 |
IO5 |
I/O |
GPIO5 |
|
11 |
IO17 |
I/O |
GPIO17 |
|
12 |
IO16 |
I/O |
GPIO16 |
|
13 |
IO4 |
I/O |
GPIO4, ADC2_CH0, TOUCH_CH0 |
|
14 |
IO0 |
I/O |
GPIO0, ADC2_CH1, TOUCH_CH1, Boot |
|
16 |
IO2 |
I/O |
GPIO2, ADC2_CH2, TOUCH_CH2 |
|
17 |
IO15 |
I/O |
GPIO15, ADC2_CH3, TOUCH_CH3, MTDO |
|
17 |
IO8 |
I/O |
GPIO8, D1 |
|
18 |
IO7 |
I/O |
GPIO7, D0 |
|
19 |
IO6 |
I/O |
GPIO6, SCK |
P：电源； I：输入； O：输出。
管脚布局

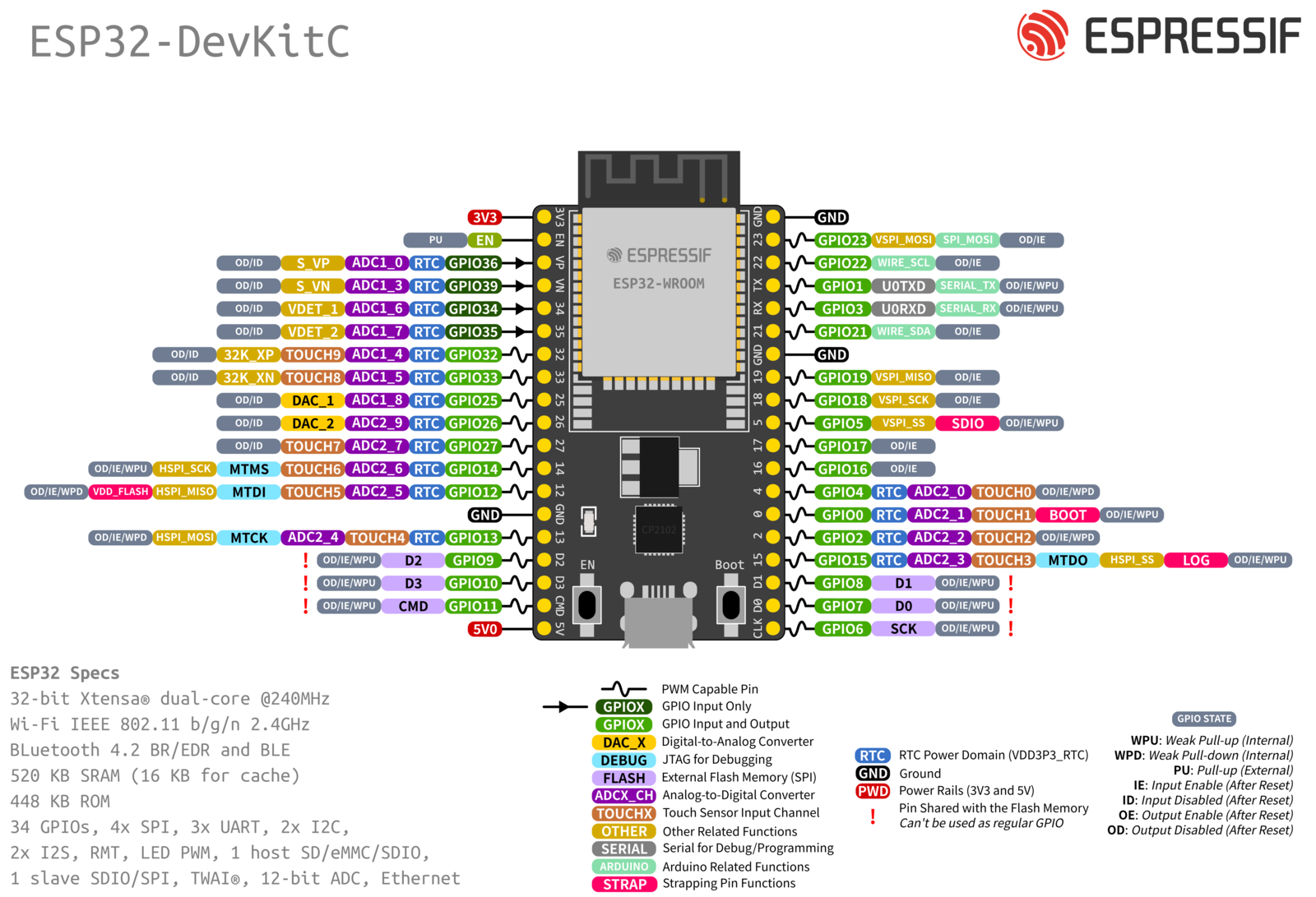

ESP32-DevKitC 管脚布局
有关 C15 的提示
较早版本 ESP32-DevKitC 开发板上的 C15 可能存在以下问题：
-
开发板上电后可能进入下载模式；
-
如果用户通过 GPIO0 输出时钟，C15 可能会影响信号。
用户如果认为 C15 可能影响开发板的使用，则可以将 C15 完全移除。C15 在开发板上的具体位置见下图黄色部分。

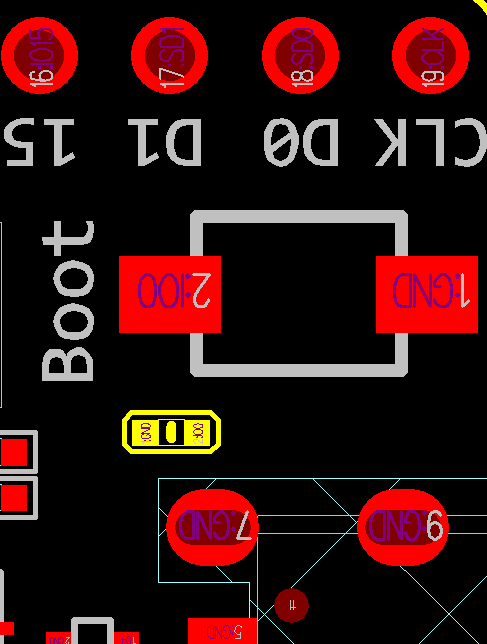

C15（黄色）在 ESP32-DevKitC V4 开发板上的位置
开发板尺寸

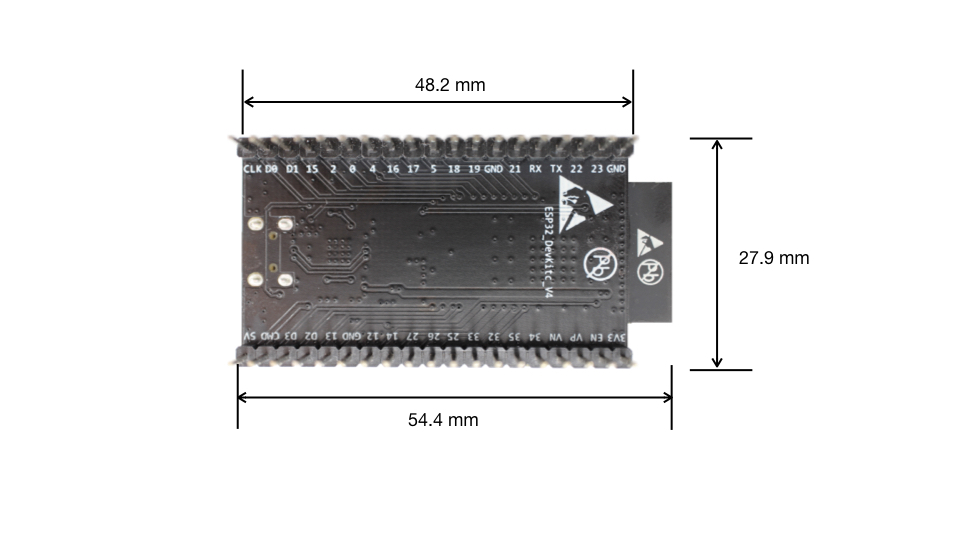

ESP32-DevKitC 开发板尺寸（板载 ESP32-WROOM-32 模组）– 仰视图
