SSD1306 OLED屏的使用

本文介绍SSD1306 OLED屏在ESP32中的使用,程序为MicroPython开发。

SSD1306 OLED屏介绍

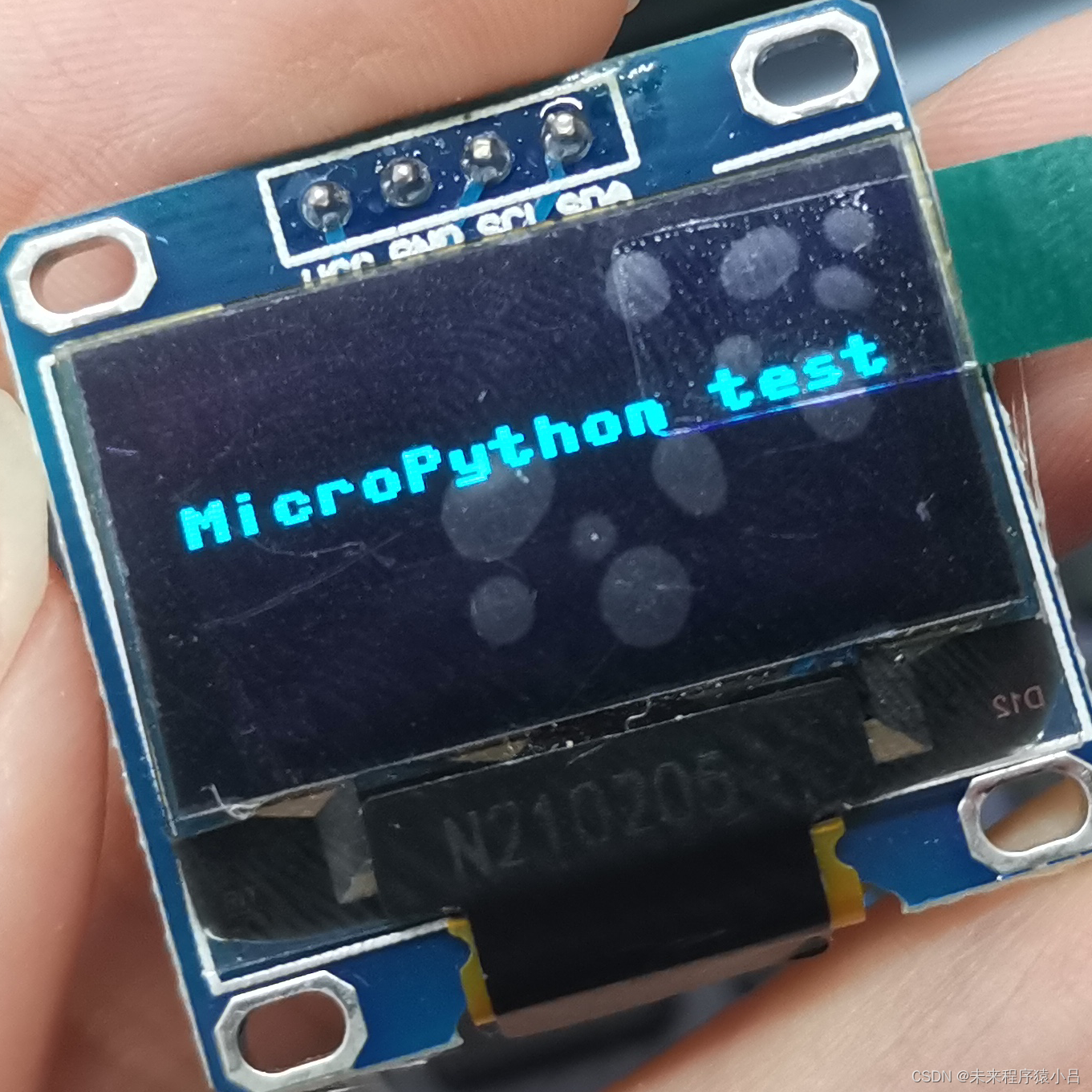

实物图

SSD1306 OLED屏的使用

本文中使用的SSD1306 是通过I2C协议进行通信的。

所需材料

ESP32开发板(已刷入MicroPython固件,未刷入的小伙伴可以参考我前面的教程)

ssd1306

OLED显示屏

Thonny(其他支持MicroPython开发的IDE皆可)


连线说明

OLED VCC GND SCL SDA
ESP32 3.3V GND P14 P13

(在ESP32中,SCL与SDA可选择其他引脚)


代码函数说明

I2C库的部分引用说明

函数 使用说明
i2c = machine.I2C(scl,sda) 构建 I2C 对象。 scl:时钟引脚; sda:数据引脚。
i2c.scan() 扫描 I2C 总线的设备。返回地址,如: 0x3c;
i2c.readfrom(addr,nbytes) 从指定地址读数据。 addr:指定设备地址; nbytes:读取字节数;
i2c.write(buf) 写数据。 buf:数据内容

SSD1306库部分引用说明

函数 使用方法
oled = SSD1306_I2C(width, height, i2c, addr) 构建 OLED 显示屏对象。 width:屏幕宽像素; height: 屏幕高像素; i2c:定义好的 I2C 对象; addr:显示屏设备地址。
oled.text(string,x,y) 将 string 字符写在指定为位置。 string:字符; x:横坐标; y:纵坐标。
oled.show() 执行显示
oled.fill(RGB) 清屏。 RGB: 0 表示黑色, 1 表示白色
核心代码 SSD1306.py
# MicroPython SSD1306 OLED driver, I2C and SPI interfaces

from micropython import const
import framebuf

# register definitions
SET_CONTRAST = const(0x81)
SET_ENTIRE_ON = const(0xA4)
SET_NORM_INV = const(0xA6)
SET_DISP = const(0xAE)
SET_MEM_ADDR = const(0x20)
SET_COL_ADDR = const(0x21)
SET_PAGE_ADDR = const(0x22)
SET_DISP_START_LINE = const(0x40)
SET_SEG_REMAP = const(0xA0)
SET_MUX_RATIO = const(0xA8)
SET_COM_OUT_DIR = const(0xC0)
SET_DISP_OFFSET = const(0xD3)
SET_COM_PIN_CFG = const(0xDA)
SET_DISP_CLK_DIV = const(0xD5)
SET_PRECHARGE = const(0xD9)
SET_VCOM_DESEL = const(0xDB)
SET_CHARGE_PUMP = const(0x8D)

# Subclassing FrameBuffer provides support for graphics primitives
# http://docs.micropython.org/en/latest/pyboard/library/framebuf.html
class SSD1306(framebuf.FrameBuffer):
    def __init__(self, width, height, external_vcc):
        self.width = width
        self.height = height
        self.external_vcc = external_vcc
        self.pages = self.height // 8
        self.buffer = bytearray(self.pages * self.width)
        super().__init__(self.buffer, self.width, self.height, framebuf.MONO_VLSB)
        self.init_display()

    def init_display(self):
        for cmd in (
            SET_DISP,  # display off
            # address setting
            SET_MEM_ADDR,
            0x00,  # horizontal
            # resolution and layout
            SET_DISP_START_LINE,  # start at line 0
            SET_SEG_REMAP | 0x01,  # column addr 127 mapped to SEG0
            SET_MUX_RATIO,
            self.height - 1,
            SET_COM_OUT_DIR | 0x08,  # scan from COM[N] to COM0
            SET_DISP_OFFSET,
            0x00,
            SET_COM_PIN_CFG,
            0x02 if self.width > 2 * self.height else 0x12,
            # timing and driving scheme
            SET_DISP_CLK_DIV,
            0x80,
            SET_PRECHARGE,
            0x22 if self.external_vcc else 0xF1,
            SET_VCOM_DESEL,
            0x30,  # 0.83*Vcc
            # display
            SET_CONTRAST,
            0xFF,  # maximum
            SET_ENTIRE_ON,  # output follows RAM contents
            SET_NORM_INV,  # not inverted
            # charge pump
            SET_CHARGE_PUMP,
            0x10 if self.external_vcc else 0x14,
            SET_DISP | 0x01,  # display on
        ):  # on
            self.write_cmd(cmd)
        self.fill(0)
        self.show()

    def poweroff(self):
        self.write_cmd(SET_DISP)

    def poweron(self):
        self.write_cmd(SET_DISP | 0x01)

    def contrast(self, contrast):
        self.write_cmd(SET_CONTRAST)
        self.write_cmd(contrast)

    def invert(self, invert):
        self.write_cmd(SET_NORM_INV | (invert & 1))

    def rotate(self, rotate):
        self.write_cmd(SET_COM_OUT_DIR | ((rotate & 1) << 3))
        self.write_cmd(SET_SEG_REMAP | (rotate & 1))

    def show(self):
        x0 = 0
        x1 = self.width - 1
        if self.width == 64:
            # displays with width of 64 pixels are shifted by 32
            x0 += 32
            x1 += 32
        self.write_cmd(SET_COL_ADDR)
        self.write_cmd(x0)
        self.write_cmd(x1)
        self.write_cmd(SET_PAGE_ADDR)
        self.write_cmd(0)
        self.write_cmd(self.pages - 1)
        self.write_data(self.buffer)


class SSD1306_I2C(SSD1306):
    def __init__(self, width, height, i2c, addr=0x3C, external_vcc=False):
        self.i2c = i2c
        self.addr = addr
        self.temp = bytearray(2)
        self.write_list = [b"\x40", None]  # Co=0, D/C#=1
        super().__init__(width, height, external_vcc)

    def write_cmd(self, cmd):
        self.temp[0] = 0x80  # Co=1, D/C#=0
        self.temp[1] = cmd
        self.i2c.writeto(self.addr, self.temp)

    def write_data(self, buf):
        self.write_list[1] = buf
        self.i2c.writevto(self.addr, self.write_list)


class SSD1306_SPI(SSD1306):
    def __init__(self, width, height, spi, dc, res, cs, external_vcc=False):
        self.rate = 10 * 1024 * 1024
        dc.init(dc.OUT, value=0)
        res.init(res.OUT, value=0)
        cs.init(cs.OUT, value=1)
        self.spi = spi
        self.dc = dc
        self.res = res
        self.cs = cs
        import time

        self.res(1)
        time.sleep_ms(1)
        self.res(0)
        time.sleep_ms(10)
        self.res(1)
        super().__init__(width, height, external_vcc)

    def write_cmd(self, cmd):
        self.spi.init(baudrate=self.rate, polarity=0, phase=0)
        self.cs(1)
        self.dc(0)
        self.cs(0)
        self.spi.write(bytearray([cmd]))
        self.cs(1)

    def write_data(self, buf):
        self.spi.init(baudrate=self.rate, polarity=0, phase=0)
        self.cs(1)
        self.dc(1)
        self.cs(0)
        self.spi.write(buf)
        self.cs(1)
main.py
from machine import I2C,Pin #从 machine 模块导入 I2C、 Pin 子模块
from SSD1306 import SSD1306_I2C #从 ssd1306 模块中导入 SSD1306_I2C 子模块
import time

i2c = I2C(sda=Pin(13), scl=Pin(14)) #I2C 初始化: sda-->13, scl -->14
#OLED 显示屏初始化: 128*64 分辨率,OLED 的 I2C 地址是 0x3c

oled = SSD1306_I2C(128, 64, i2c, addr=0x3c)
while True:
    oled.fill(0) ###清空当前屏幕,当1时,填充满屏幕
    oled.show()  ###显示
    time.sleep(1)  ###等待1秒

    oled.rect(0, 0, 128, 64, 1)
    oled.show()
    time.sleep(1)

    oled.rect(32, 16, 64, 32, 1)
    oled.show()
    time.sleep(1)

    oled.fill(0)  # 清空内容后再单独绘制字符
    oled.text("MicroPython test", 0, 20)  #在指定位置显示英文字符
    oled.show()
    time.sleep(1)

————————————————

链接:https://blog.csdn.net/weixin_44186593/article/details/121649644
