技术参数:
1.逻辑部分输入电压VD:5V
2. 驱动部分输入电压VS:VIN输入6.5~12V,PWRIN输入4.8~35V
3. 逻辑部分工作电流Iss:<36mA
4.驱动部分工作电流Io:<2A
5.最大耗散功率:25W(T=75℃)
6. 控制信号输入电平:高电平2.3V
9.带固定扣,并可以通过排阵接入控制信号
10.驱动形式:双路大功率H桥驱动

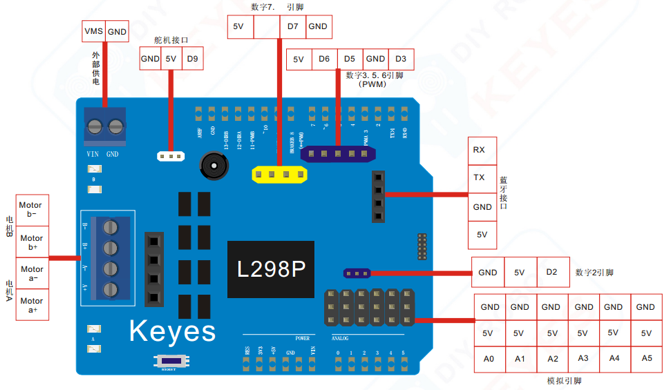

11.引脚占用:D10~D13直接驱动电机
12.支持PWM/PLL模式电机速度控制
13.尺寸:68*53mm

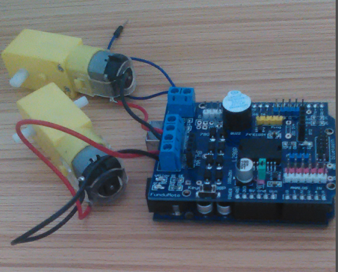

测试图
我们可以控制 M1和M2两个直流电机的正转,反转,停止,以及PWM调速。
程序代码:
int E1 = 10; int M1 = 12; int E2 =11; int M2 = 13; void setup() { pinMode(M1, OUTPUT); pinMode(M2, OUTPUT); } void loop() { int value; for(value = 0 ; value <= 255; value+=5) { digitalWrite(M1,HIGH); digitalWrite(M2, HIGH); analogWrite(E1, value); //PWM调速 analogWrite(E2, value); //PWM调速 delay(30); } delay(1000); int value; for(value = 0 ; value <= 255; value+=5) { digitalWrite(M1,LOW); digitalWrite(M2, LOW); analogWrite(E1, value); //PWM调速 analogWrite(E2, value); //PWM调速 delay(30); } delay(1000); }
需要注意的是,因为内置使用D10-D13引脚,导致Arduino的SPI接口不再可用。
