PICSimLab 是一款集成了 MPLABX/avr-gdb 调试器的开发板实时仿真器。PICSimLab 支持来自 picsim、simavr、uCsim、qemu-stm32、qemu-esp32 和 gpsim 的微控制器。PICSimLab 与 MPLABX/Arduino IDE 集成，用于对微控制器板进行编程。由于 PICSimLab 的目的是模拟真实硬件，因此不支持任何源代码编辑。要编辑和调试代码，PICSimLab 应使用与真实电路板相同的工具，如 MPLABX、Arduino IDE 或带有 PlatformIO 的 VSCode。

PICSimLab 支持多种可连接到电路板上进行仿真的设备（spare parts）。例如用于简单输出和输入的 LED 和按钮，以及一些更复杂的设备，如用于互联网连接的 w5500 或带触摸屏的彩色图形显示器 ili9340。

PICsimlab 仓库地址：

https://github.com/lcgamboa/picsimlab

支持的微处理器

• picsim - PIC simulator

• https://github.com/lcgamboa/picsim

• simavr - AVR simulator

• 原版: https://github.com/buserror/simavr

• PICSimLab 修改版: https://github.com/lcgamboa/simavr

• ucsim - 8051, STM8 and Z80 simulator

• 原版: http://mazsola.iit.uni-miskolc.hu/~drdani/embedded/ucsim/

• PICSimLab 修改版: https://github.com/lcgamboa/uCsim_picsimlab

• qemu-stm32 - STM32 simulator

• 原版: https://github.com/beckus/qemu_stm32/

• PICSimLab 修改版: https://github.com/lcgamboa/qemu/tree/picsimlab-stm32

• qemu-esp32 - ESP32 simulator

• 原版: https://github.com/a159x36/qemu

• PICSimLab 修改版: https://github.com/lcgamboa/qemu/tree/picsimlab-esp32

• gpsim - PIC simulator

• http://gpsim.sourceforge.net/

支持的开发板

• Arduino Mega

  它模拟 Arduino Mega 开发板，该开发板使用 simavr 后端模拟器的一个 ATMEGA2560 微控制器。

• Arduino Nano

  它模拟 Arduino Nano 开发板，该开发板使用 simavr 后端模拟器的一个 ATMEGA328P 微控制器。

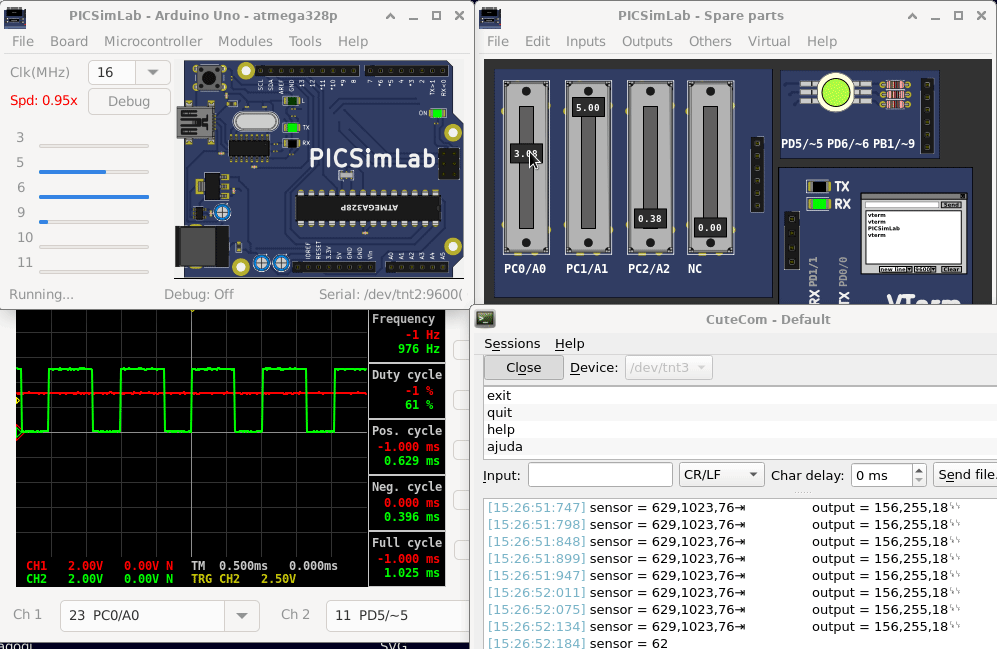

• Arduino Uno

  它模拟 Arduino Uno 开发板，该开发板使用 simavr 后端模拟器的一个 ATMEGA328P 微控制器。

• Blue Pill

  它是一块通用电路板，只有复位、串行和晶振电路，支持 qemu-stm32 后端模拟器的 stm32f103c8t6 微控制器。

• Breadboard

  它是一块通用电路板，只有复位、串行和晶体电路，支持 PICSim 和 simavr 后端模拟器的多个微控制器。

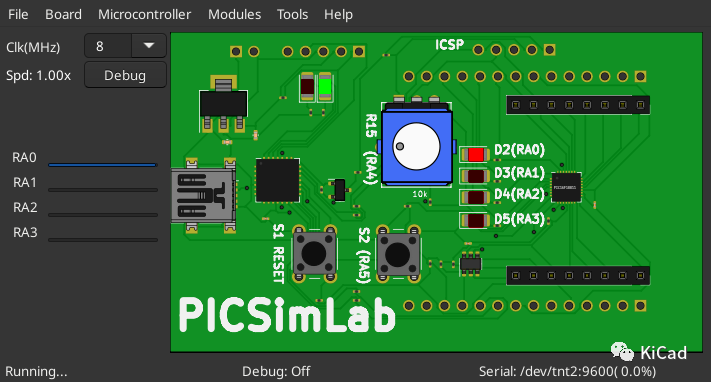

• Curiosity

  这是一个使用 PICSim 后端模拟器的简单 PIC 微控制器开发板。

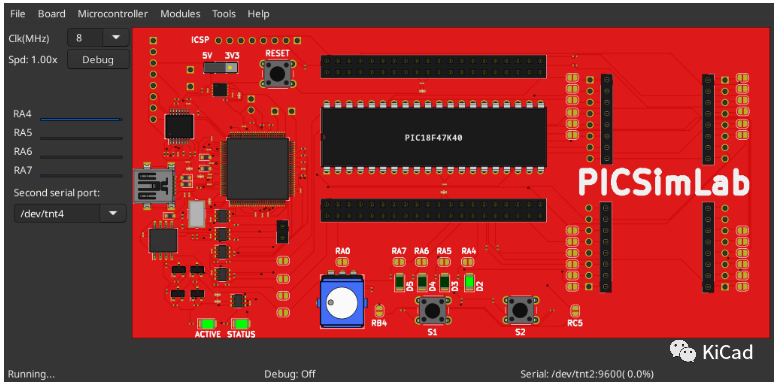

• Curiosity HPC

  这是一个使用 PICSim 后端模拟器的简单 PIC 微控制器开发板。

• ESP32-C3-DevKitC-02

  它是一块简单的电路板，只有复位、串行和晶振电路，支持 qemu-esp32 后端模拟器的 ESP32-C3 微控制器。

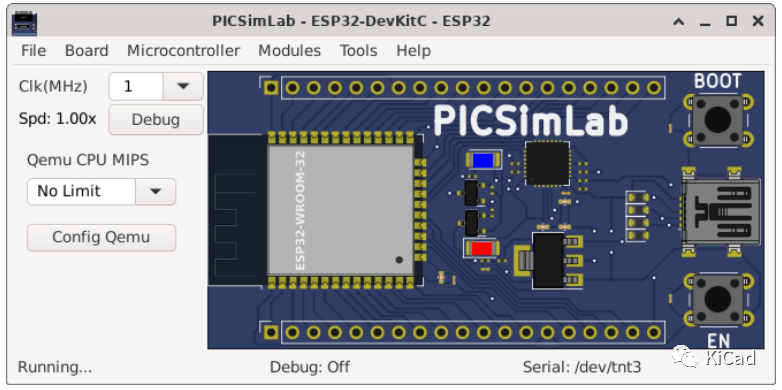

• ESP32-DevKitC

  这是一块简单的电路板，只有复位、串行和晶振电路，支持 qemu-esp32 后端模拟器的 ESP32 微控制器。

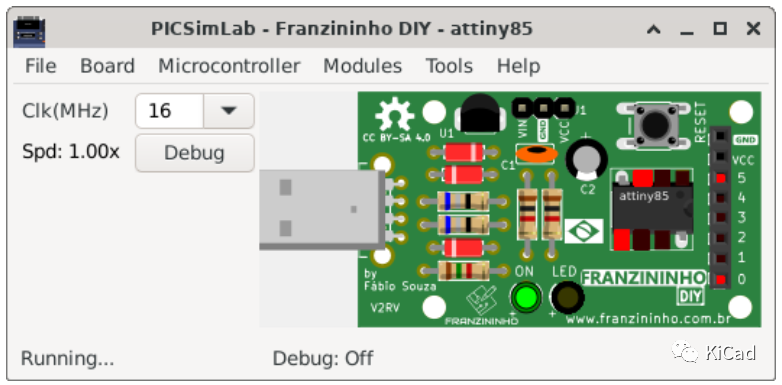

• Franzininho DIY

  Franzininho DIY 电路板是一个开放硬件项目，更多信息请访问 https://franzininho.com.br/。其开发目的是与 simavr 后端模拟器的微控制器 ATtiny85 配合使用。

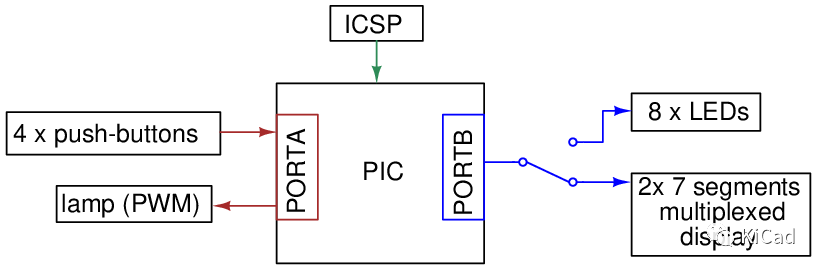

• K16F

  仿真了使用 PICSim 后端仿真器的 PIC16F84、PIC16F628 或 PIC16F648 开发的教学板。

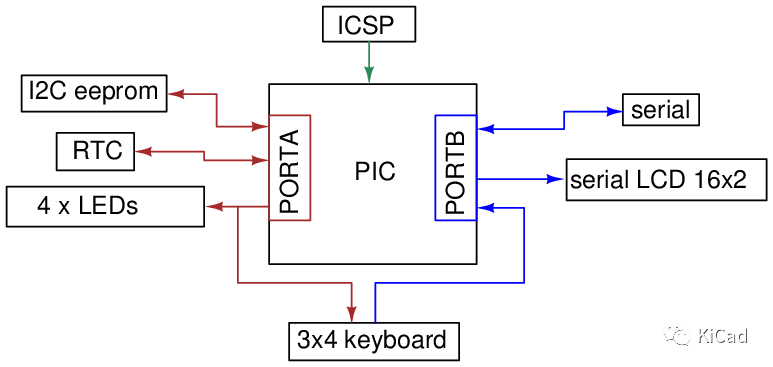

• McLab1

  仿真了使用 PICSim 后端仿真器的 PIC16F84、PIC16F628 或 PIC16F648 的 Labtools 开发板 McLab1。

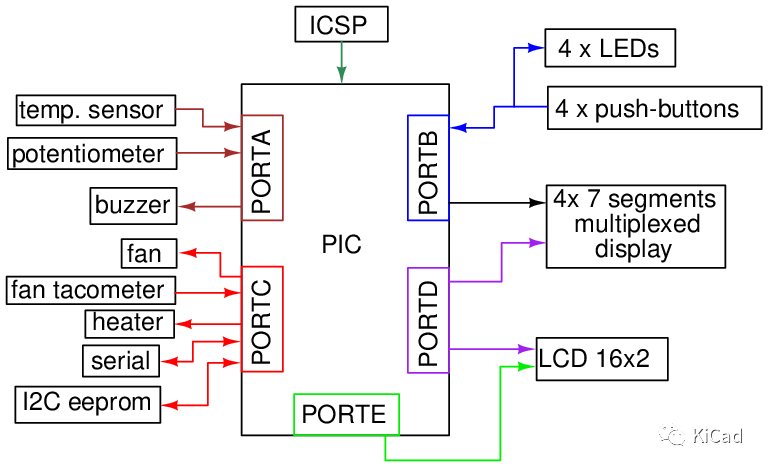

• McLab2

  仿真了使用 PICSim 后端仿真器的 PIC16F777、PIC16F877A、PIC18F452、PIC18F4520、PIC18F4550 或 PIC18F4620 的 Labtools 开发板 McLab2。

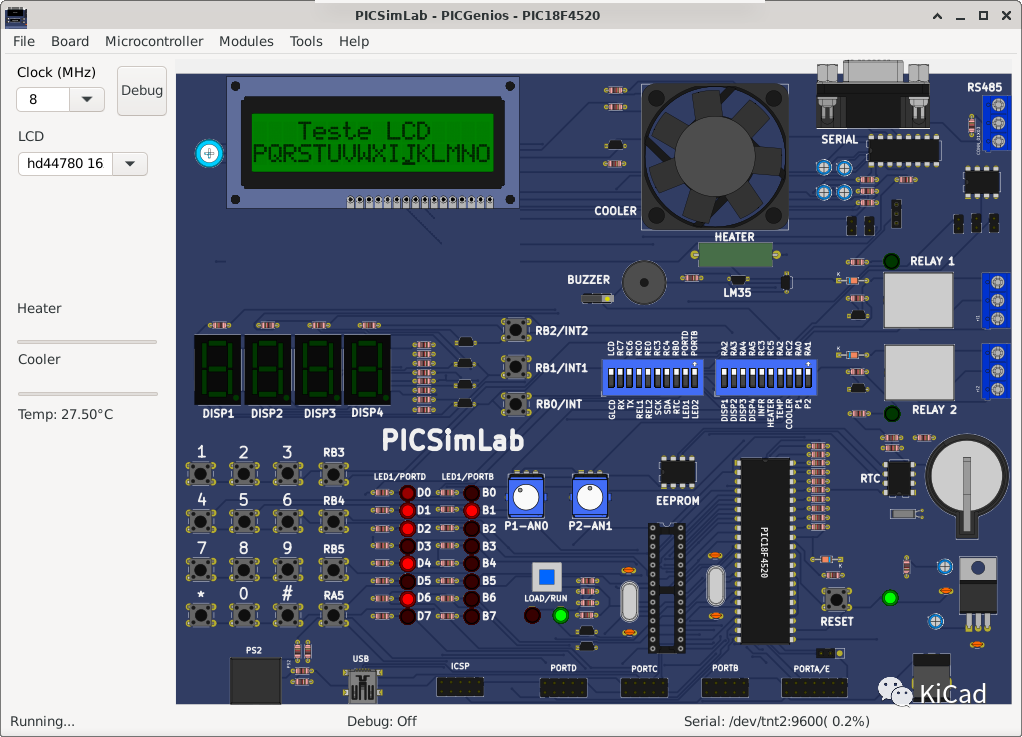

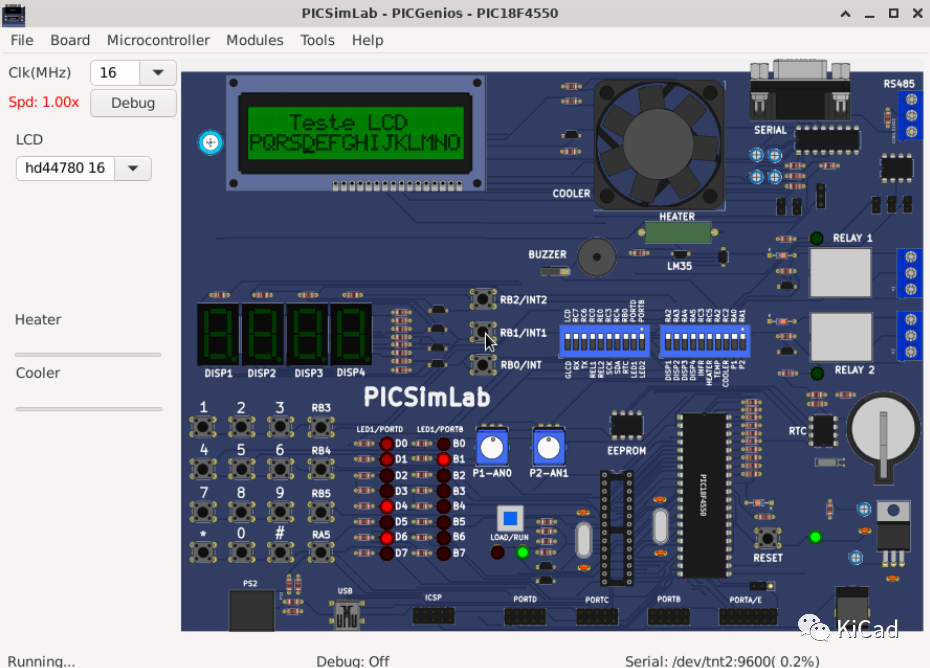

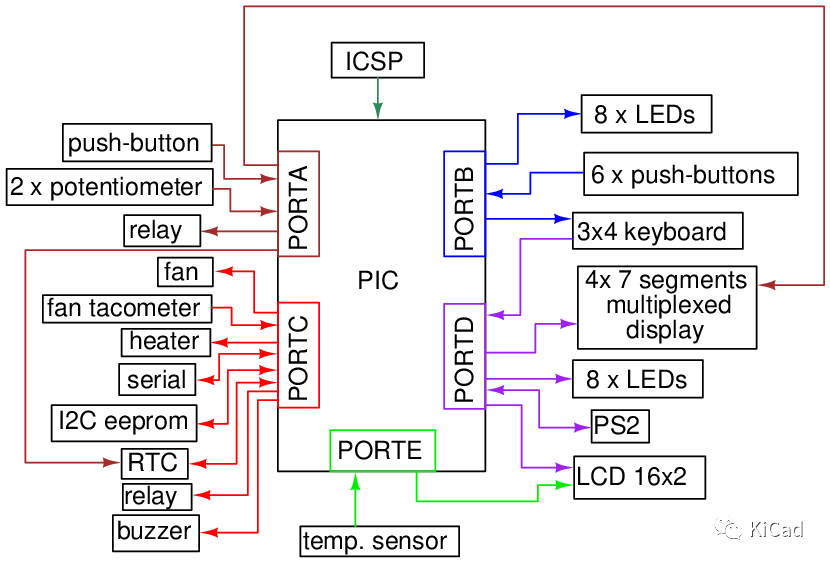

• PICGenios

  仿真使用 PICSim 后端仿真器的 PIC16F777、PIC16F877A、PIC18F452、PIC18F4520、PIC18F4550 或 PIC18F4620 的 Microgenius 开发板 PICGenios PIC18F e PIC16F。

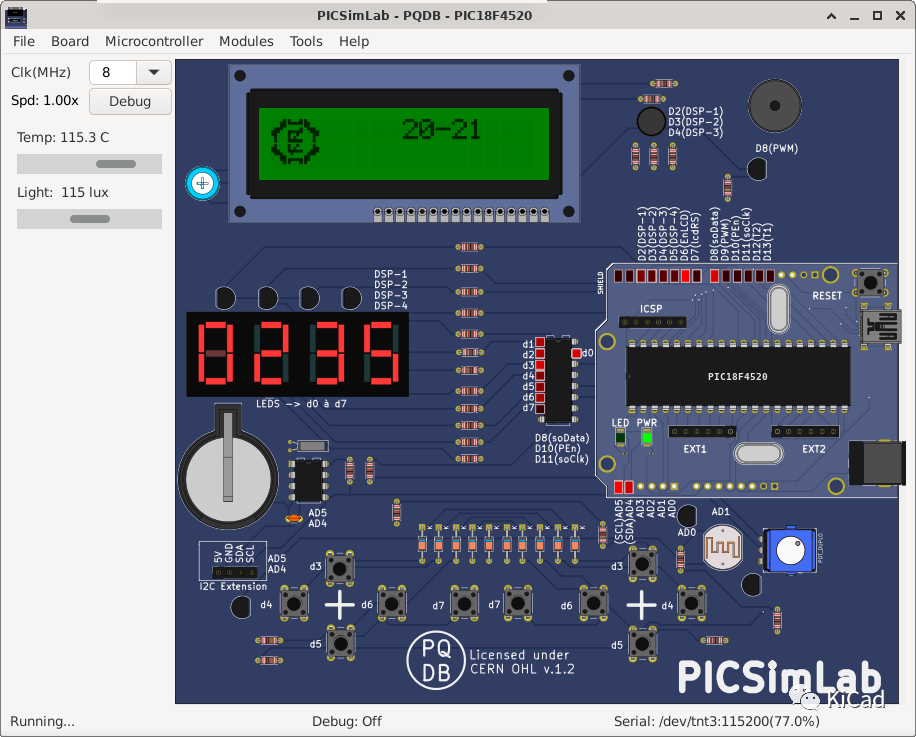

• PQDB

  PQDB 板是一个开源/开放硬件项目，更多信息请访问 https://github.com/projetopqdb/。它是为与 arduino/freedom 电路板一起使用而开发的，但经调整后可使用 PICSImLab 上 PICSim 后端模拟器的微控制器 PIC18F4520。

• Remote TCP

  通过一个 TCP 连接控制的虚拟电路板。目前仅支持 Risc-V 模拟器 Ripes，并使用远程后台模拟器。

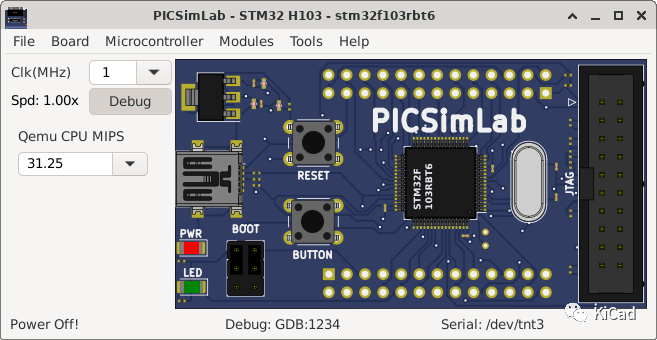

• STM32 H103

  它是一块通用电路板，只有复位、一个按钮、串行和晶体电路，支持 qemu-stm32 后端模拟器的 stm32f103rbt6 微控制器。

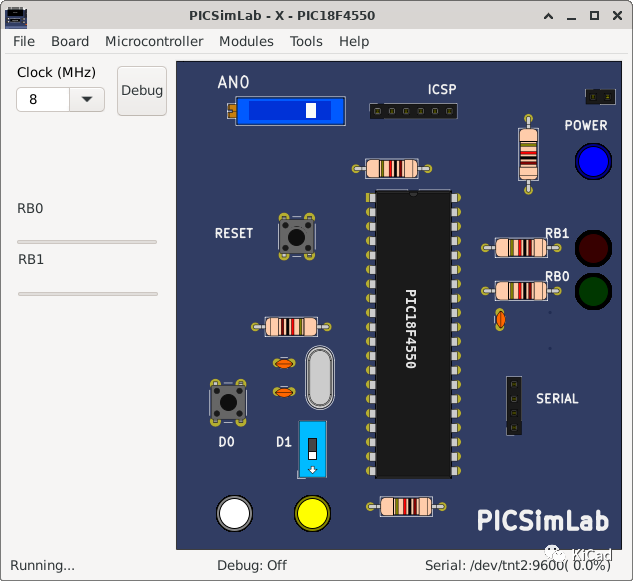

• X

  这是一个通用电路板，在创建新电路板教程中用作示例。该电路板使用 PICSim 后端模拟器的 PIC16F877A、PIC18F4550 或 PIC18F4620。

• Xpress

  这是一个使用 PICSim 后端模拟器的简单 PIC 微控制器开发板。

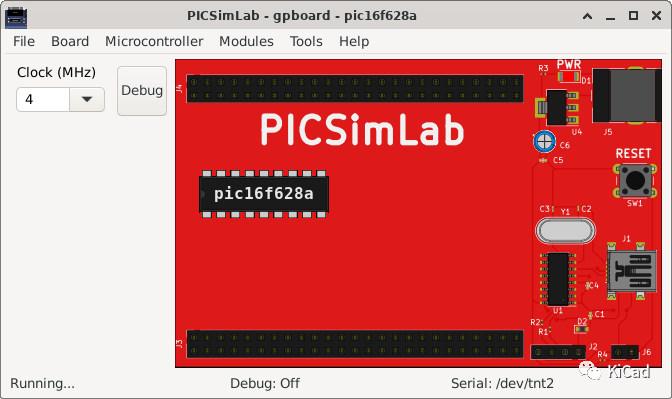

• gpboard

  一块通用电路板，只有复位、串行和晶振电路，支持 gpsim 后端模拟器的多个微控制器。

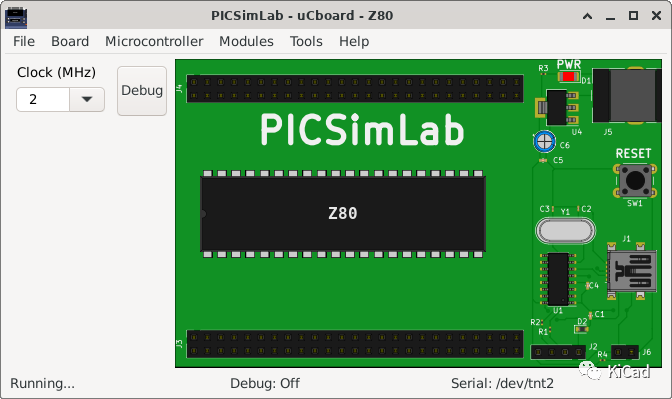

• uCboard

  它是一块通用电路板，只有复位、串行和晶振电路，支持多种微控制器（最初是 C51、Z80 和 STM8S103）的 ucsim 后端模拟器。

支持的备件（外设）

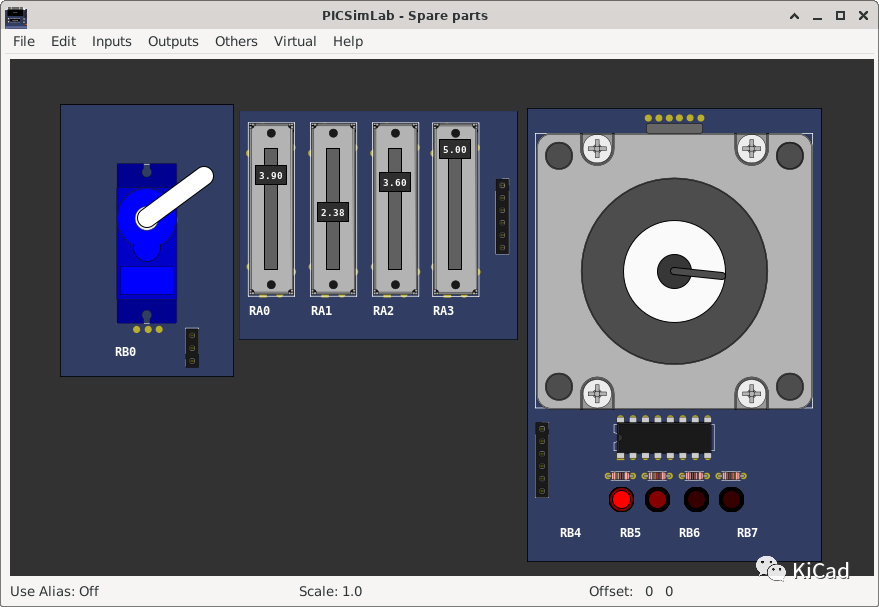

PICSimLab 有一个窗口允许将备件连接到微控制器，可通过菜单 "模块->备件 "进入。

输入：

• ADXL345（加速度计）--添加一个 I2C/SPI 加速度计（只有原始值）

• BMP180（压力 I2C）--添加一个 I2C 压力和温度传感器

• BMP280（压力 I2C）--添加 I2C/SPI 压力和温度传感器

• DHT11（温度、湿度）- 添加湿度和温度传感器

• DHT22（温度、湿度）- 添加湿度和温度传感器

• DS1621（温度 I2C）- 添加 I2C 温度传感器

• DS18B20（温度）- 添加单线温度传感器

• 编码器 - 添加带按钮的旋转式正交编码器

• FM50（温度）- 添加一个模拟温度传感器

• 固定电压 - 添加一个模拟固定电压基准

• 游戏手柄 - 添加游戏手柄

• 游戏手柄（模拟）- 添加一个模拟输出的游戏手柄

• HX711（称重传感器放大器）- 添加带 HX711 放大器的称重传感器

• 键盘 - 添加一个矩阵键盘

• LDR - 添加一个光敏电阻器

• LM35（温度）- 添加一个模拟温度传感器

• MPU6050 - 添加加速计和陀螺仪（仅原始值）

• 电位计 - 添加 4 个电位计

• 电位计（旋转）--添加 4 个旋转电位计

• 按钮 - 添加 8 个按钮

• 按钮（模拟） - 添加 8 个模拟输出按钮

• SHT3X - 添加一个模拟温度和湿度传感器

• 开关 - 添加 8 个开关

• 超声波 HC-SR04 - 添加一个超声波量程传感器

输出：

• 7 段显示屏 - 添加四个多路复用（或单路）7 段显示屏

• 7 段显示器（带解码器）- 添加四个带解码器的多路 7 段显示器

• 蜂鸣器 - 添加一个主动/被动蜂鸣器

• 直流电机 - 添加带 H 桥和正交编码器的直流电机

• LCD hd44780 - 添加文本显示器 hd44780

• LCD hd44780 I2C - 添加一个连接到 PCF8574 I2C 转换器的文本显示器 hd44780

• LCD ili9340 - 添加带触摸屏的彩色图形显示器 ili9340

• LCD pcd8544 - 添加单色图形显示器 pcd8544（诺基亚 5110）

• LCD pcf8833 - 添加彩色图形显示屏 pcf8833

• LCD ssd1306 - 添加单色图形显示屏 ssd1306

• LED 矩阵 - 添加带 MAX72xx 控制器的 8x8 LED 矩阵

• LED - 添加 8 个红色 LED

• RGB LED - 添加一个 RGB LED

• RGB LED WS2812B - 添加一个或多个可寻址 RGB LED

• 伺服电机 - 添加一个伺服电机

• 步进电机 - 添加一个步进电机

其它：

• ETH w5500 - 添加以太网屏蔽 W5500

• IO 74xx573 - 添加一个 74xx573 八进制锁存器

• IO 74xx595 - 添加一个 74xx595 SIPO 8 位移位寄存器

• IO MCP23S17 - 添加一个 MCP23S17 串行 SPI IO 扩展器

• IO MM74C922 - 添加 MM74C922 键编码器

• IO PCF8574 - 添加 PCF8574 串行 I2C IO 扩展器

• IO UART - 添加 UART 串行端口

• 跳线 - 添加十六根跳线

• MEM 24CXXX - 添加 24CXXX 串行 I2C EEPROM 存储器

• RTC ds1307 - 添加一个 ds1307 实时时钟

• RTC pfc8563 - 添加 pfc8563 实时时钟

• SD 卡 - 添加 SD 卡屏蔽

• 温度系统 - 添加温度控制系统

文档与下载

更多文档及示例请参见：

https://lcgamboa.github.io/picsimlab_docs/stable/

下载地址：

https://github.com/lcgamboa/picsimlab/releases
