硬件

所需部件

• Wio Terminal x 1
• 电脑 x 1
• USB Type-C数据线 x 1

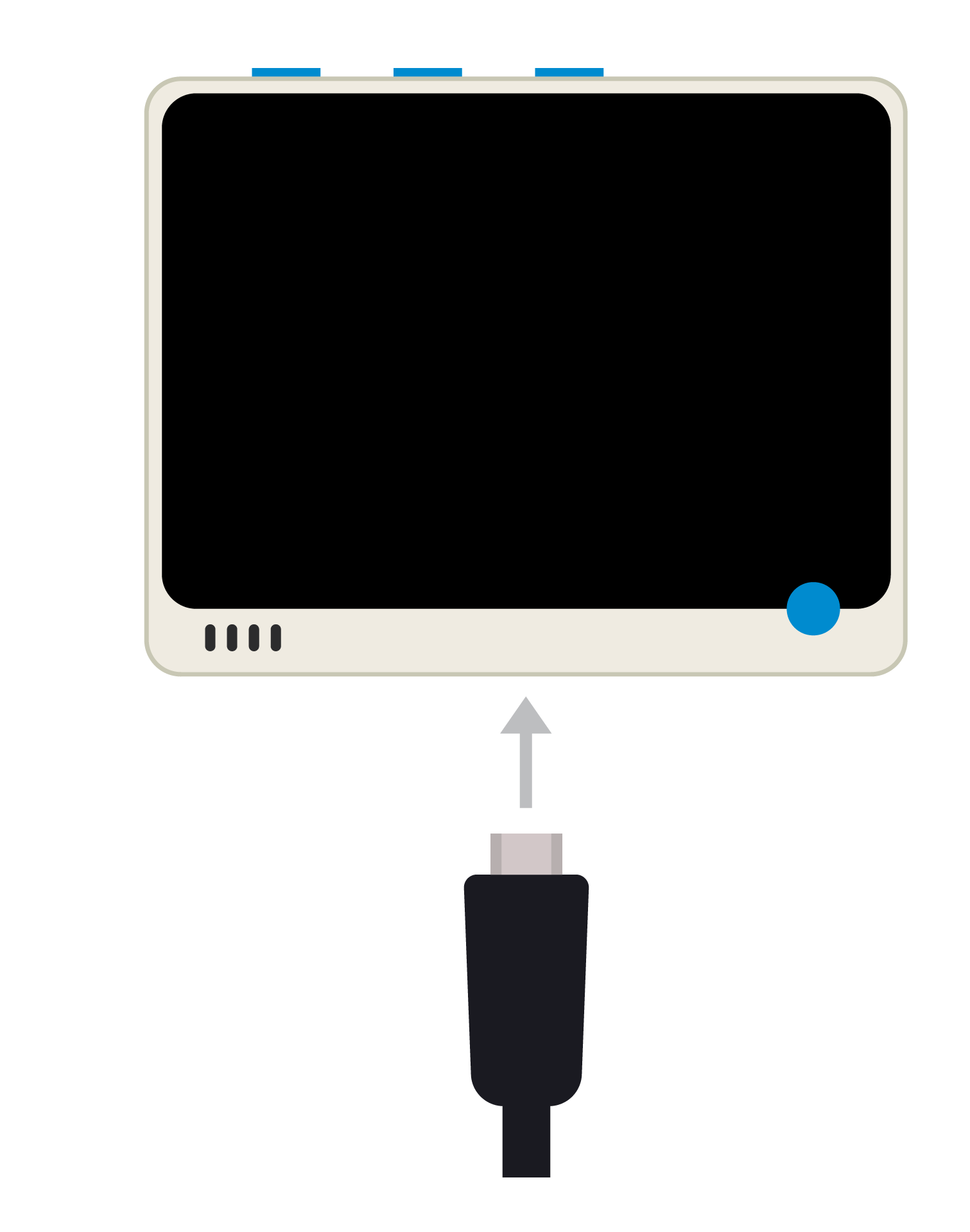

通过USB数据线将Wio终端连接到计算机，这时您应该发现板背面的蓝色LED点亮。

软件

• 第一步：安装Arduino IDE

启动Arduino应用程序

双击您预先下载好的Arduino IDE应用程序。

!!!Note 如果Arduino软件以其他语言加载，则可以在偏好设置（Peferences）对话框中进行更改。请参阅Arduino Software (IDE)页面 for details.

• 第二步：打开Blink示例

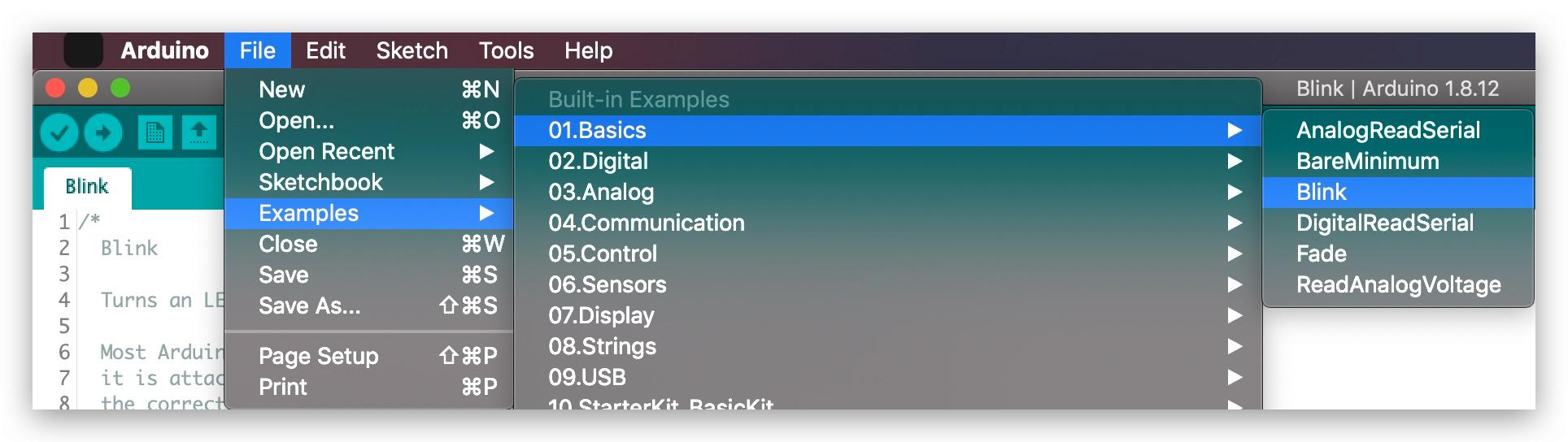

打开LED闪烁示例项目: File（文件） > Examples（示例） >01.Basics > Blink

Blink Path

• 第三步： 将Wio Terminal添加到您的Arduino IDE

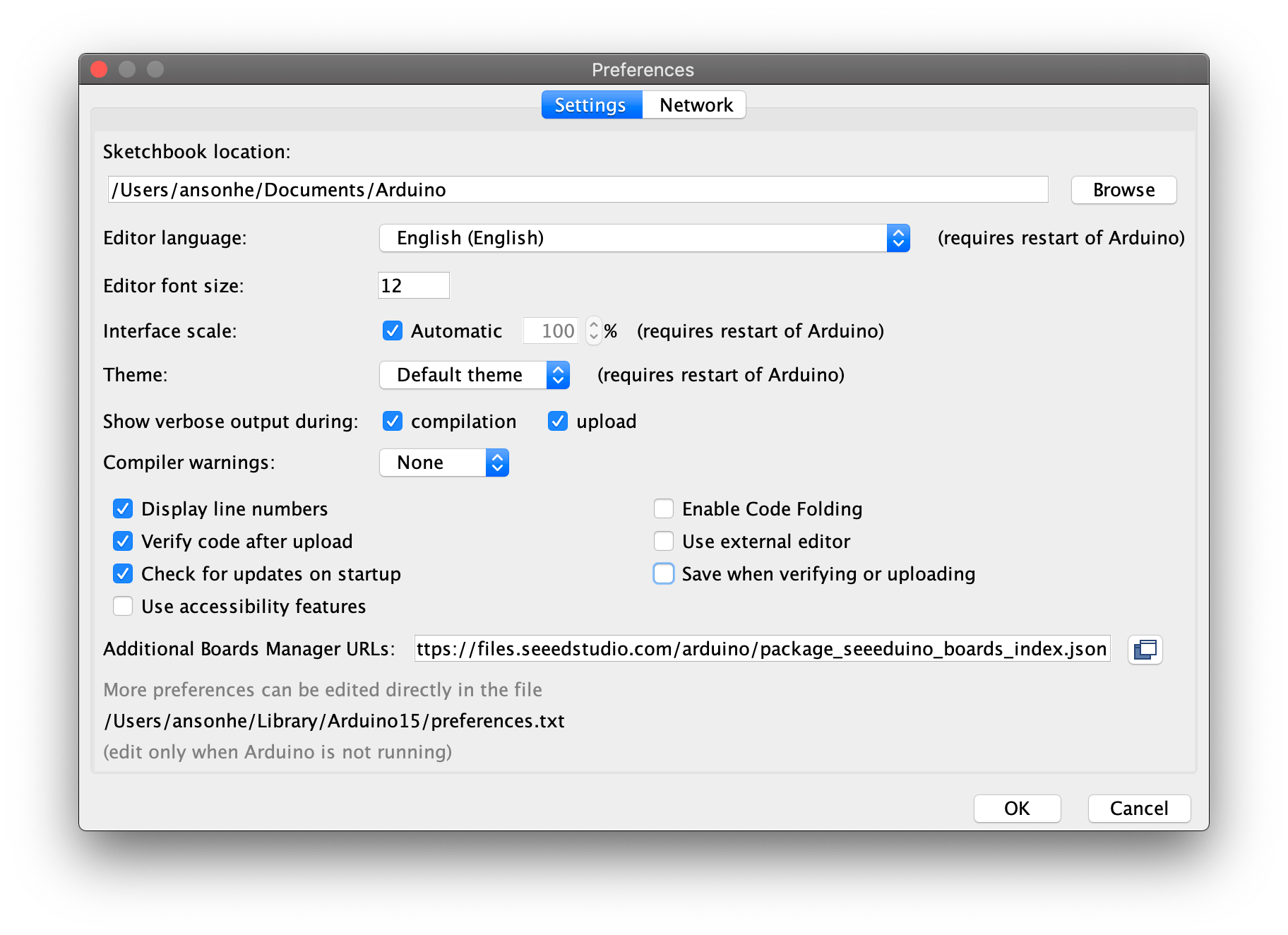

1.点击 File（文件） > Preference（偏好设置） ，并将以下网址复制到Additional Boards Manager URLs中:

https://files.seeedstudio.com/arduino/package_seeeduino_boards_index.json

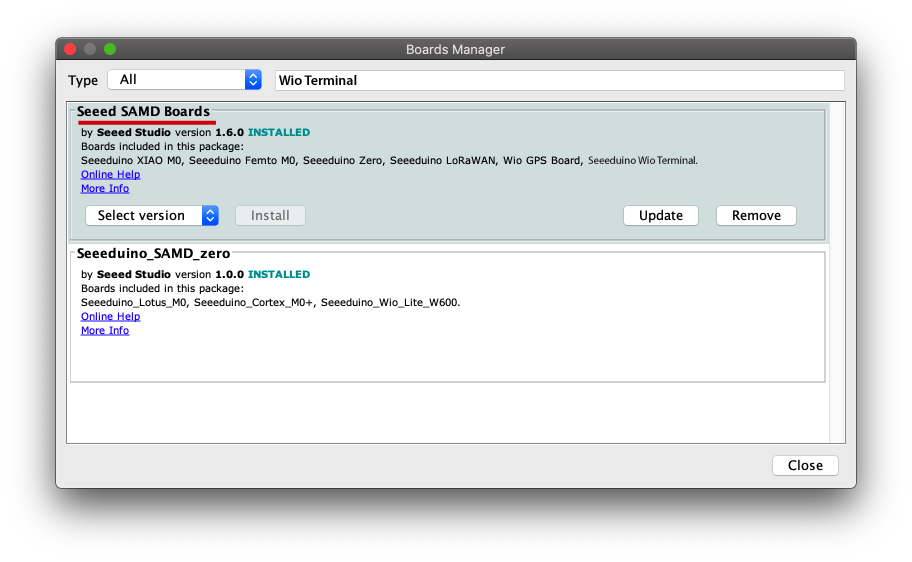

点击 Tools（工具） > Board（开发板）> Boards Manager... ，在搜索栏中搜索关键字Wio Terminal后，点击并安装它。

The keyword is Wio Terminal

• 第四步：选择您的板和端口

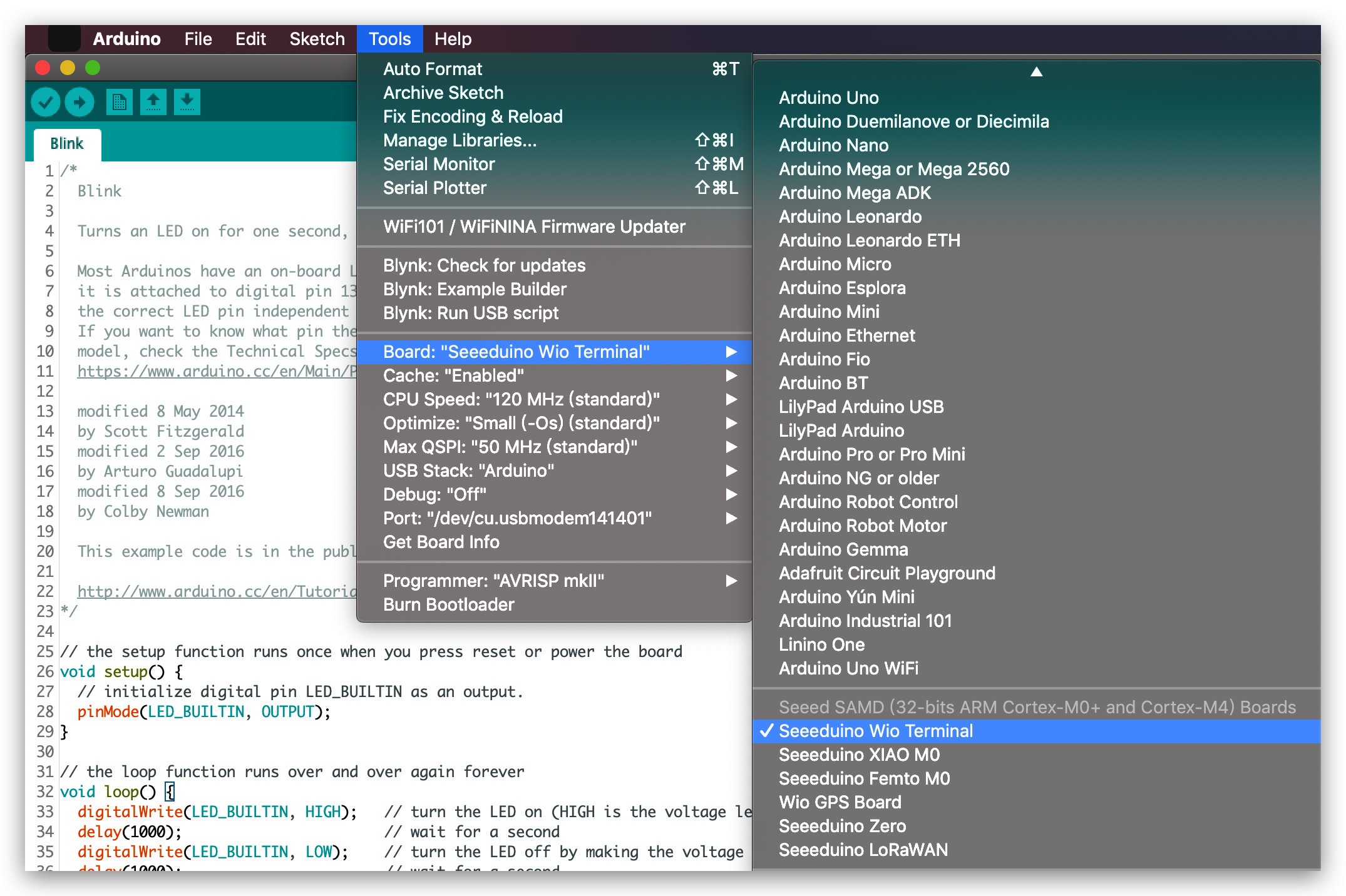

  您需要在 Tools（工具）> Board（开发板） 菜单中选择与您的Arduino相对应的条目。 选择 Wio Terminal.

Choose the right board

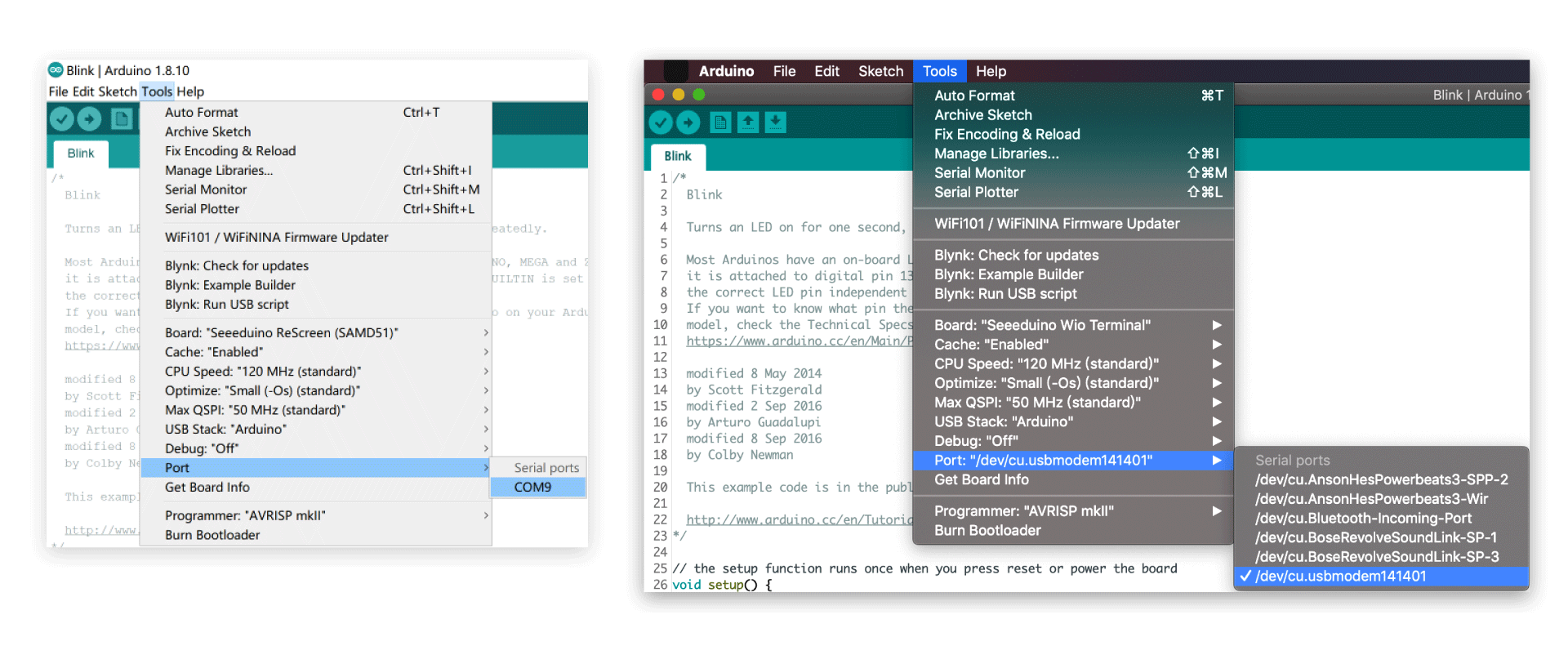

从 Tools（工具） | Serial Port（端口） 中选择Wio Terminal的串行设备。它应该COM3或数字更大的串口（COM1 和 COM2 通常为硬件串行端口保留）。如果您不知道是哪个，您可以断开Wio Terminal并重新打开菜单; 消失的条目应该是它的串口。重新连接电路板并选择该串行端口。

!!!note 对于Mac用户，它应该是/dev/cu.usbmodem141401

Choose the right port

• 第五步：上传程序

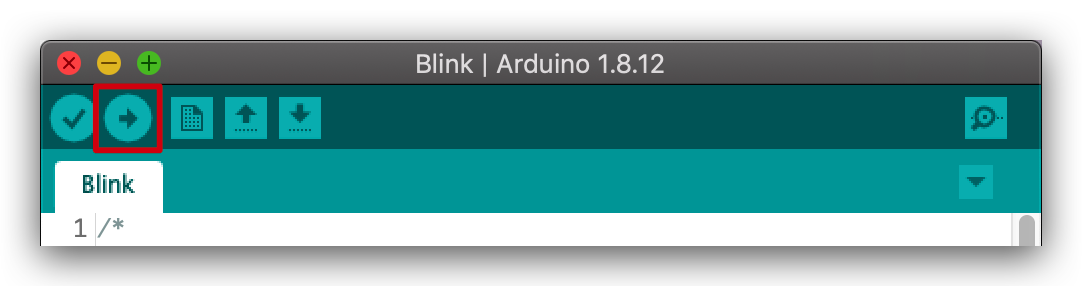

现在，只需单击工具栏中的 上传（Upload） 按钮，等待几秒程序上传成功之后，状态栏中将显示“完成上传（Done uploading.）”的信息。

Upload the code

上传完成几秒钟后，您应该会看到Wio Terminal背面的LED开始闪烁。 如果LED闪烁了的话，恭喜！您已经启动并运行了Wio Terminal。如果遇到问题，请参阅故障排除建议。

请随时阅读Wio Terminal的其他教程，并开始构建属于您自己的IoT项目吧！

FAQ

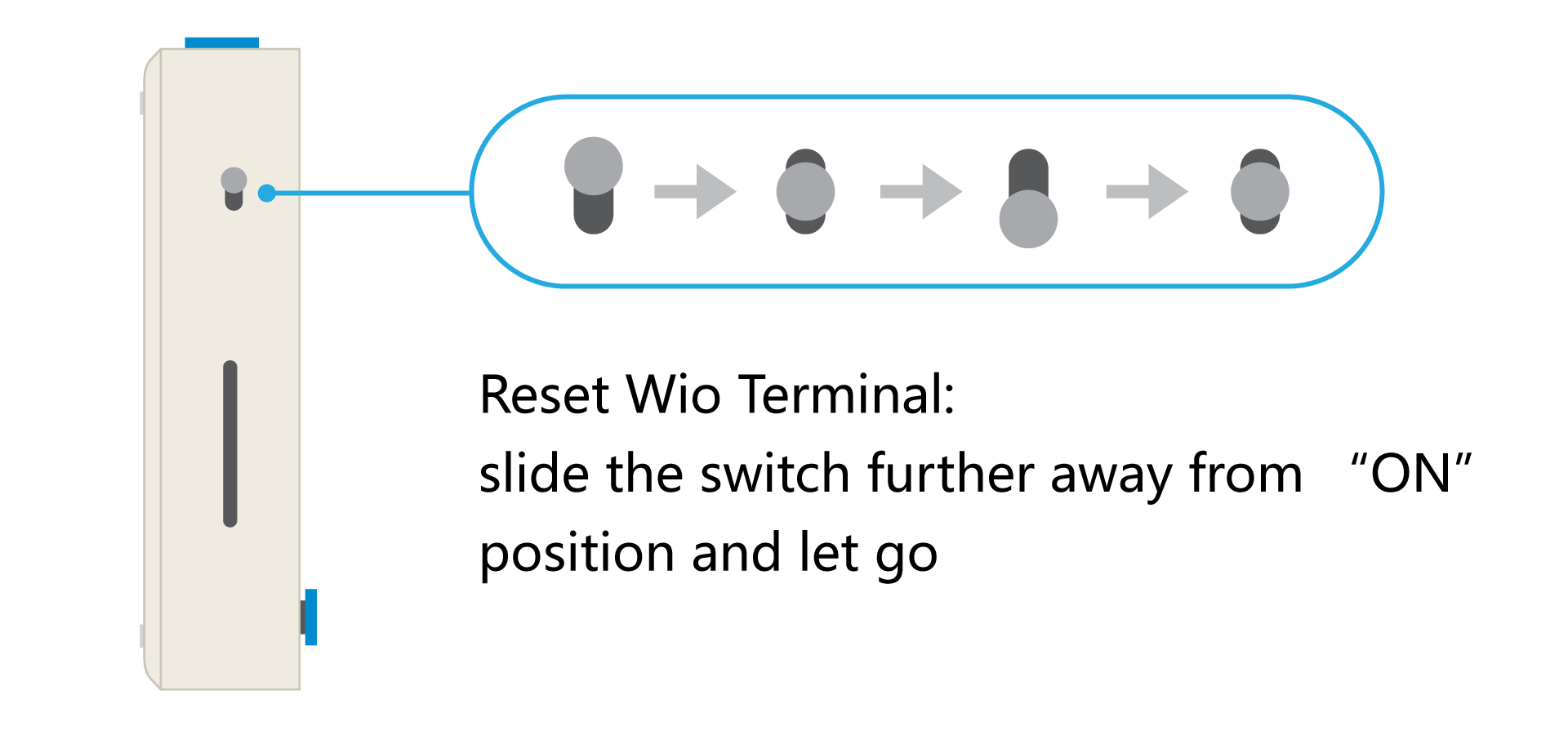

重置Wio Terminal: 将开关向“ON”的反向滑动，放手

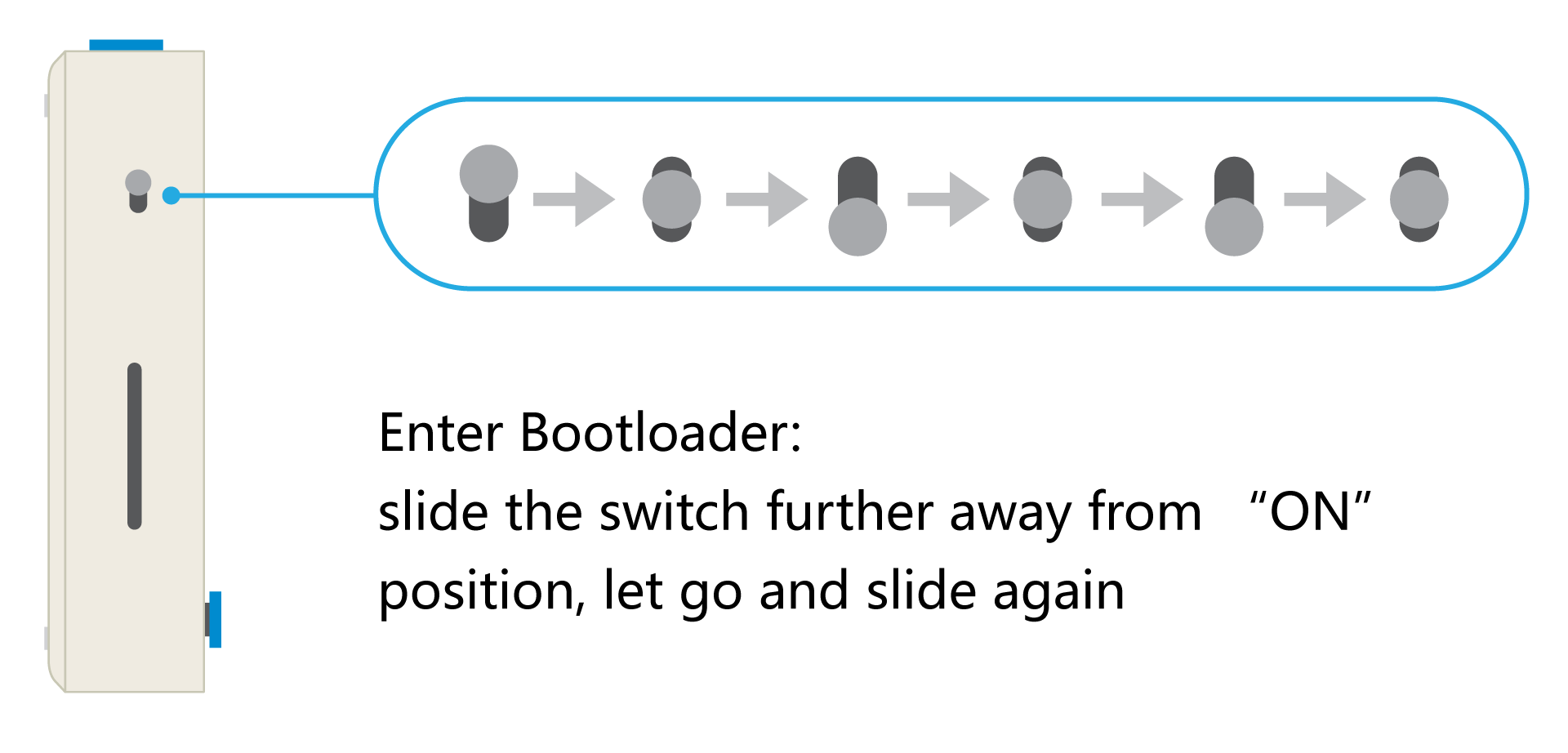

进入Bootloader: 将开关向“ON”的反向滑动，放手并再滑动一次开关

当Wio终端崩溃或因某种原因在Arduino IDE中未显示USB串行时，这非常有用。

使用SWD的方式来调试和编程Wio Terminal：

有两种方式可以使用SWD的方式来调试和编程Wio Terminal。

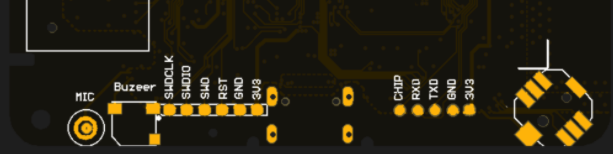

通过PCB背部的调试接口：

左边的是ATSAMD51的调试接口：

• SWCLK
• SWDIO
• SWO
• RST
• GND
• 3V3

右边是RTL8720DN的调试接口：

• CHIP
• RXD
• TXD
• GND
• 3V3

如果有非常频繁的调试需求，可以通过以下方式给其中一个Grove接口增加SWD调试的功能：

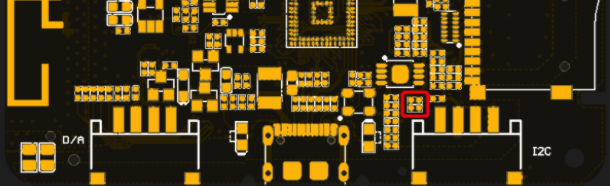

画面中的是2个未贴装的电阻位置，你可以通过在这两个焊盘上焊接0欧姆电阻或者短接使其连接，这样就会将ATSMAD51的SWD接口(SWDIO/SWCLK)并联到Grove接口上。

经过我们的测试，通过这种方式并联SWD接口，在上电和复位的时候，需要确保这个Grove接口没有连接任何的Grove模块(模块上可能有上拉/下拉电阻，从而产生影响)，否则会直接进入SWD模式而无法以普通模式运行(即开机或者复位过程中不能将SWDCLK拉低)

在除了上电和复位的时候，在使用SWD，Digital，Analog，Serial，I2C的时候，不会产生干扰，可以随时切换，但是为了避免可能的问题，在完成程序调试后，我们还是建议去掉这两个焊盘的连接。
