M5Stack Core控制器

M5Stack BASIC 是一款高性价比的物联网入门级主控。

BASIC 是一款高性价比的物联网入门级主控。采用乐鑫ESP32芯片, 搭载2个低功耗 Xtensa® 32-bit LX6 微处理器,主频高达240MHz.板载16M FLASH 内存组合, 集成2.0英寸全彩高清IPS显示面板、扬声器、TFCard槽等外设.全覆盖外壳, 即便是在复杂的工业应用场景也能够保障电路运行的稳定性.内部总线提供多种常用接口资源(ADC/DAC/I2C/UART/SPI等)，底部总线15x IO引出, 可拓展性强. 适用于各种产品原型研发、工业控制、智能楼宇应用场景.

高度产品化:
- 精致外观设计, 原型开发直接对应产品落地
- 产品级全覆盖外壳, 电路运行更稳定
低代码开发:
- 支持UIFlow图形化编程平台、脚本化、免编译、云推送
- 全面兼容Arduino、ESP32-IDF等主流开发平台
- 支持FreeRTOS,借助双核与多任务机制,高效组织任务逻辑,优化程序的执行效率.
高集成度:
- 2.0英寸IPS显示面板、扬声器、自定义按键x3
- 内置锂电池供电、集成电源管理芯片, 支持TypeC接口
- 经过专业调制的射频电路, 提供稳定可靠的无线通信质量
强拓展性:
- 15x IO引出
- 轻松接入M5Stack的软硬件体系、可堆叠模块设计、即插即用的传感器拓展

开关机操作:
开机:单击左侧红色电源键
关机:快速双击左侧红色电源键
USB供电:默认情况下, USB供电时,无法进行关机

USB驱动

点击下方连接下载匹配操作系统的驱动程序。目前存在两种驱动芯片版本，CP210X(适用于CP2104版本)/CP34X(适用于CH9102版本)驱动程序压缩包.在解压压缩包后,选择对应操作系统位数的安装包进行安装。(若您不确定您的设备所使用的USB芯片, 可同时安装两种驱动。CH9102_VCP_SER_MacOS v1.7在安装过程中，可能出现报错，但实际上已经完成安装，忽略即可。) 在使用时，若出现无法正常下载程序(提示超时或者是Failed to write to target RAM)的情况，可尝试重新安装设备驱动。

驱动名称	适用驱动芯片	下载链接
CP210x_VCP_Windows	CP2104	Download
CP210x_VCP_MacOS	CP2104	Download
CP210x_VCP_Linux	CP2104	Download
CH9102_VCP_SER_Windows	CH9102	Download
CH9102_VCP_SER_MacOS v1.7	CH9102	Download

产品特性

基于ESP32开发
16M FLASH
集成全彩高清IPS显示面板与多种硬件外设
丰富资源接口, 兼容M5Stack堆叠模块体系与传感器体系, 可拓展性极强.

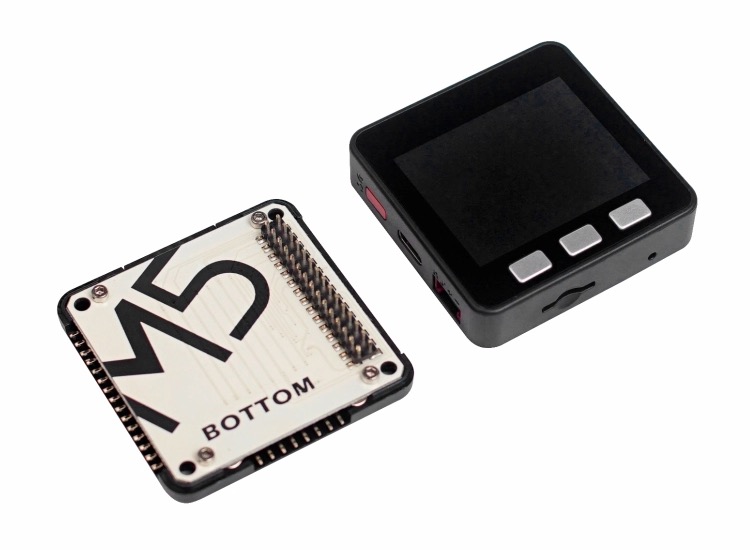

采用 M5CORE BOTTOM底座内置锂电池, 15x IO引出.
兼容多平台开发:

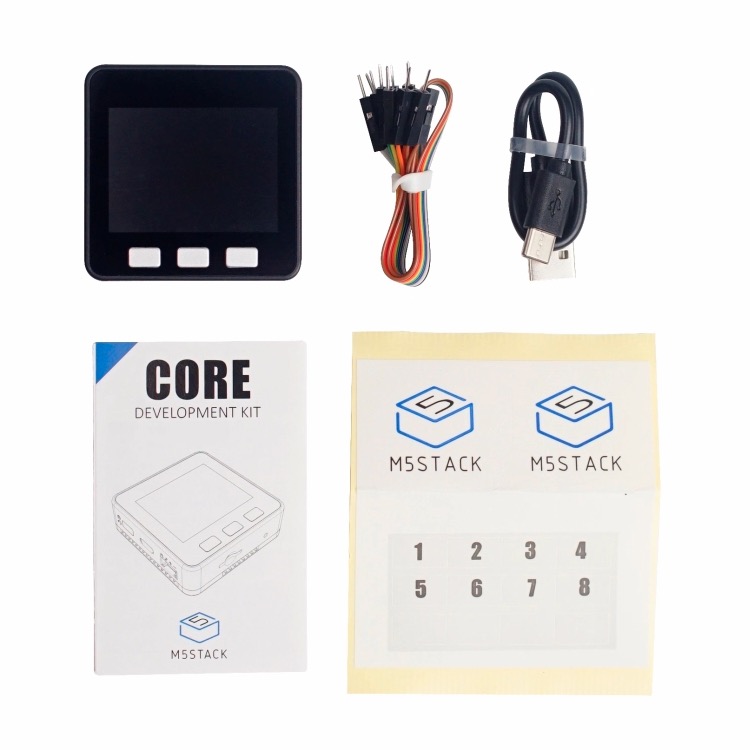

包含

1x BASIC
10x 杜邦线
1x Type-C USB(20cm)
1x 使用手册
1x 贴纸

M5Stack Core控制器

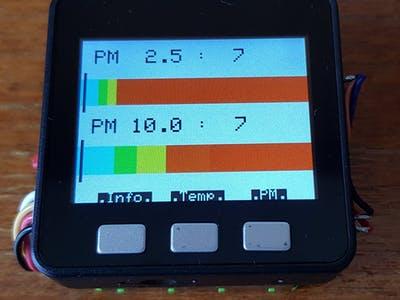

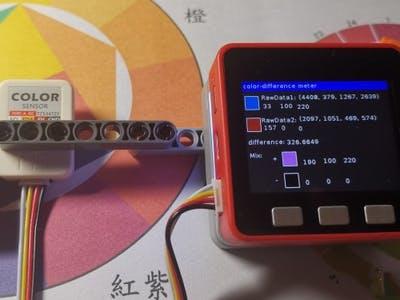

应用

物联网控制器
创客DIY作品
智能家居控制

规格参数

规格	参数
ESP32-D0WDQ6-V3	240MHz dual core, 600 DMIPS, 520KB SRAM, Wi-Fi, dual mode Bluetooth
Flash	16MB
输入电源	5V @ 500mA
接口	TypeC x1, I2C x1
IO	G21，G22，G23，G19, G18, G3, G1, G16, G17, G2, G5, G25, G26, G35, G36
按键	物理按键 x 3
LCD屏幕	2.0"@320*240 ILI9342C IPS面板, 最高亮度853nit
扬声器	1W-0928
USB芯片	CH9102F
天线	2.4G 3D天线
电池	110mAh @ 3.7V
净重	47.2g
毛重	93g
产品尺寸	54mm x 54mm x 18mm
包装尺寸	95 x 65 x 25mm
外壳材质	Plastic ( PC )

EasyLoader

EasyLoader是一个简洁快速的程序烧录器,其内置了一个产品相关的案例程序,通过简单步骤将其烧录至主控,即可进行一系列的功能验证.

Download Windows Version Easyloader Download MacOS Version Easyloader

案例描述:
该案例将执行喇叭,wifi,按键,加速计,TF-card(microSD)卡,屏幕等硬件运行测试.

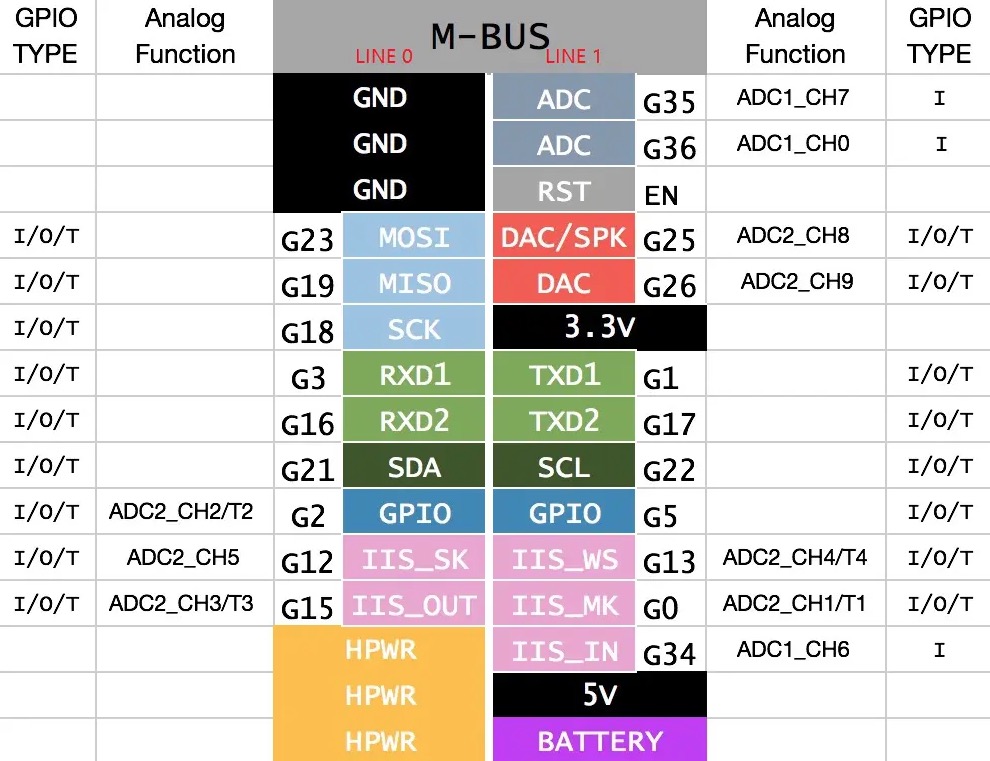

管脚映射

LCD 屏幕 & TF 卡

LCD 像素:320x240 TF 卡最大支持 16GB

ESP32 Chip	GPIO23	GPIO19	GPIO18	GPIO14	GPIO27	GPIO33	GPIO32	GPIO4
TF Card	MOSI	MISO	CLK	/	/	/	/	CS

按键 & 喇叭

ESP32 Chip	GPIO39	GPIO38	GPIO37	GPIO25
按键引脚	BUTTON A	BUTTON B	BUTTON C
喇叭	/	/	/	喇叭引脚

GROVE 接口 A & IP5306

电源管理芯片 (IP5306) 是定制 I2C 版本,它的 I2C 地址是 0x75.点击这里查看 IP5306 的寄存器手册.

ESP32 Chip	GPIO22	GPIO21	5V	GND
GROVE A	SCL	SDA	5V	GND
IP5306	SCL	SDA	5V	GND

IP5306充/放电,电压参数

充电	放电
0.00 ~ 3.40V -> 0%	4.20 ~ 4.07V -> 100%
3.40 ~ 3.61V -> 25%	4.07 ~ 3.81V -> 75%
3.61 ~ 3.88V -> 50%	3.81 ~ 3.55V -> 50%
3.88 ~ 4.12V -> 75%	3.55 ~ 3.33V -> 25%
4.12 ~ / -> 100%	3.33 ~ 0.00V -> 0%
