在本文中，将会介绍如何使用Raspberry Pi Pico W和MicroPython，并用Thonny IDE的平台来撰写程序。

Raspberry Pi Pico W 简介

Raspberry Pi Pico W是由Raspberry Pi基金会出品的微控制器开发板。它配备了一个RP2040微控制器，有264KB的内部RAM，并且支持MicroPython程序语言，这让我们可以更方便地开发物联网应用。

使用上和Raspberry Pi Pico没有多大差别，只是Raspberry Pi Pico W 还支持Wi-Fi 802.11n无线网络和蓝牙，更多Raspberry Pi Pico相关介绍连结如下：

Raspberry Pi Pico family

https://www.raspberrypi.com/documentation/microcontrollers/raspberry-pi-pico.html

Raspberry Pi Pico介绍(含使用Arduino IDE和扩充板)

https://cavedu.gitbook.io/cavedu/raspberry_pi_pico_info

MicroPython简介

MicroPython是一种针对微控制器和受限环境设计的Python 3 程序语言编译程序和执行环境。这种程序语言实现了Python 3的大部分语法和特性，并对于开发板所需的低功耗和实时响应有进一步优化。MicroPython提供了丰富的API，可以直接控制微控制器的GPIO、I2C、SPI等各种硬件资源。

Thonny IDE简介

Thonny是一个专为Python初学者设计的集成开发环境（IDE）。它的介界面简单，功能强大，对于学习Python语言非常有帮助。而且，Thonny IDE 也支持 MicroPython，我们可以直接在Thonny IDE中编写MicroPython 程序，并上传到Raspberry Pi Pico W上执行。

请由  Thonny 官方网站下载 Thonny。

https://thonny.org/

电路接线图

本次项目分享如何透过Thonny IDE来撰写MicroPython程序，并使用PMS5003粉尘传感器取得数值和经由Raspberry Pi Pico W的Wi-Fi功能取得目前台湾时间，并显示在OLED中。

以下介绍Raspberry Pi Pico W、Raspberry Pi Pico W扩充板、OLED、PMS5003接线图。

Raspberry Pi Pico与扩充板接法（扩充板可兼容于Raspberry Pi Pico W）

https://cavedu.gitbook.io/cavedu/raspberry_pi_pico_info/pico_breakout

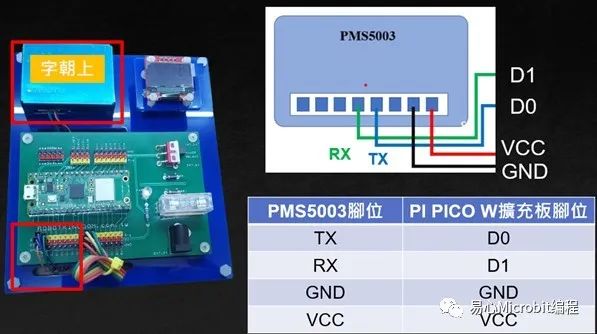

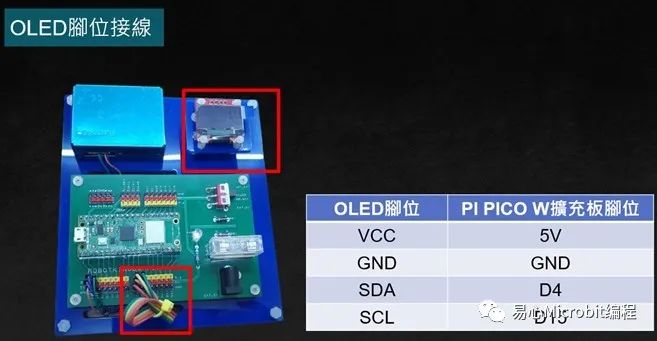

Raspberry Pi Pico W扩充板与OLED接线图Raspberry Pi Pico W扩充板与PMS5003接线图

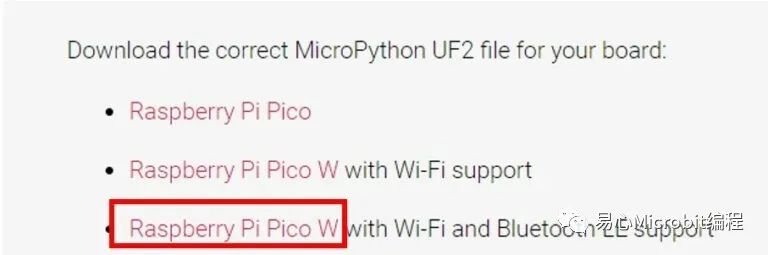

接下来使用 Thonny IDE 来编写程序，请先下载 Raspberry Pi Pico W 的 uf2 韧体档，除非有更新版本的韧体，否则更新只要一次即可。

https://www.raspberrypi.com/documentation/microcontrollers/micropython.html

如何上传Raspberry Pi Pico W的uf2檔

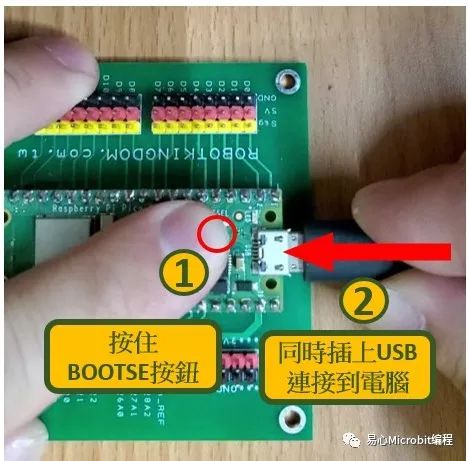

按住 Raspberry Pi Pico W 的 BOOTSET 按钮时，插上USB连接到计算机。

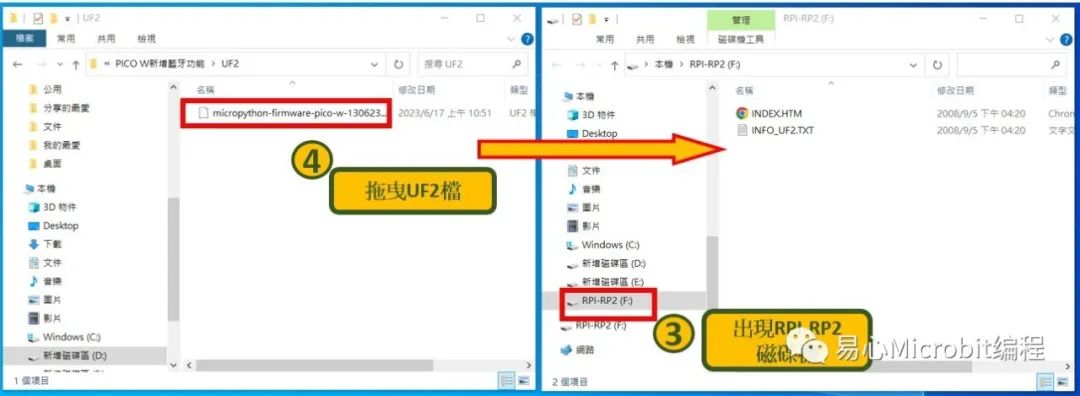

Raspberry Pi Pico W 会被计算机辨识为一个磁盘，将 uf2 韧体档拖放到其中就会自动更新韧体。

Raspberry Pi Pico W连接Thonny IDE

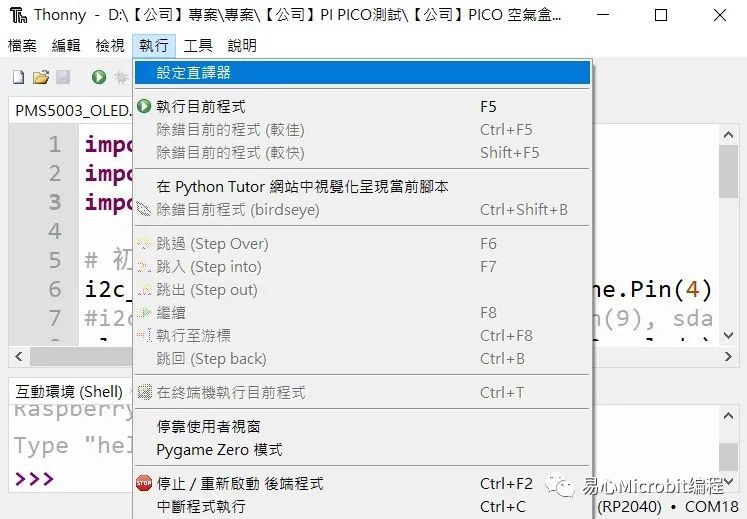

●将Thonny IDE下载至计算机，并解压缩后开启，请选择执行>设定直译器

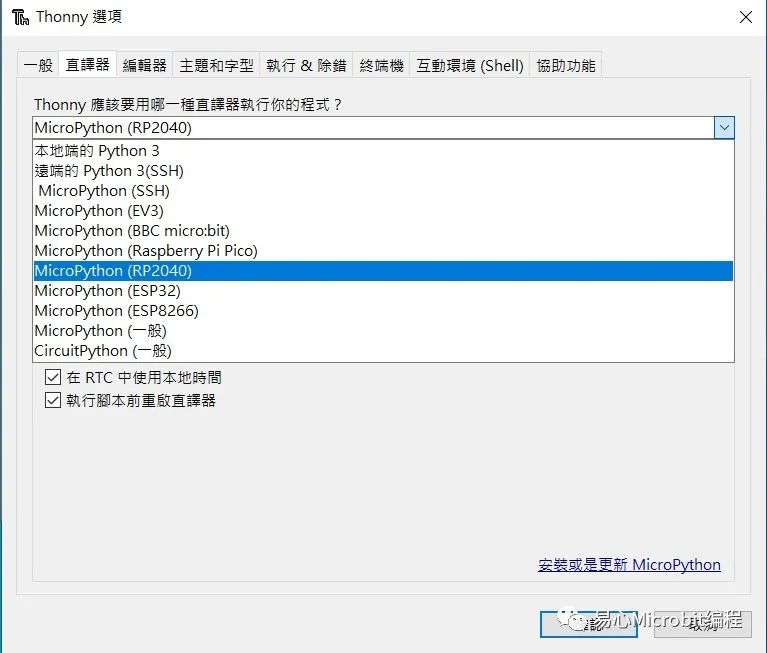

●选Micro Python (RP2040)

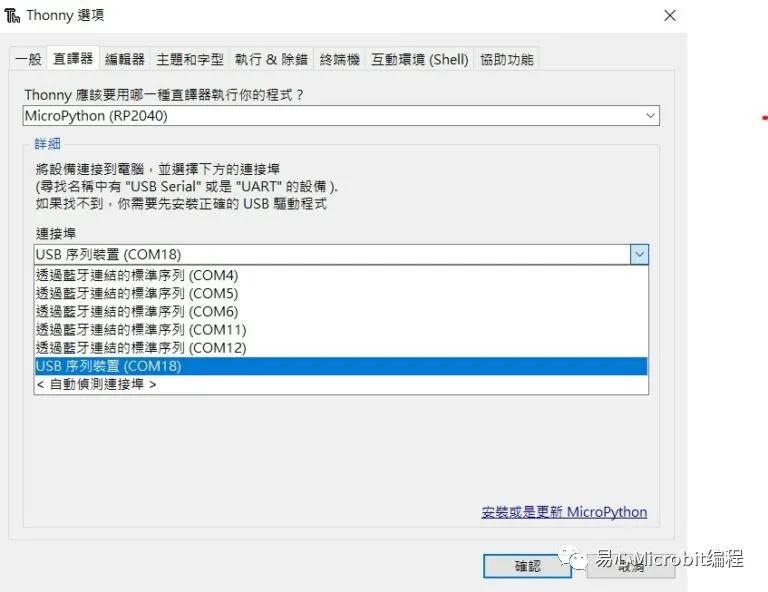

●端口选择USB序列装置(COM X)

[注] COM号要记住，后续上传程序需要正确指定 COM 号，概念如同 Aduino IDE

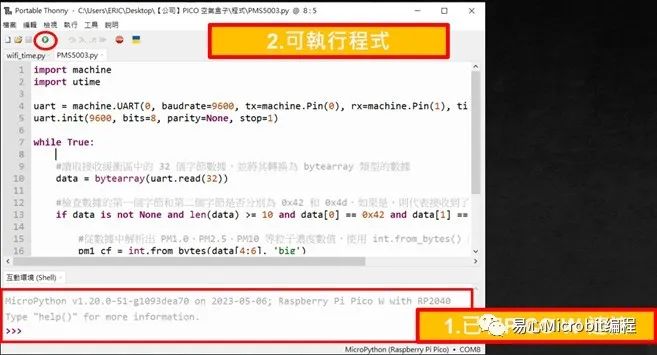

●确认是否抓到 Raspberry Pi Pico W

检查 Thonny IDE 下方的互动环境(Shell)，如果没有红字错误讯息即可上传程序，这时候还没写，继续看下去吧。

导入OLED函式库至 Raspberry Pi Pico W

本项目需要透过 OLED 显示模块来显示数值，故需要先导入OLED 函式库

1. 下载 OLED 函式库，档名ssd1306.py到您的计算机

https://www.dropbox.com/scl/fo/fxb6eb7qn8wuvc2yaa63h/h?dl=0&rlkey=n0yir8ca5cuu5hxcsolggxd59

2. 在 Thonny IDE 中安装套件

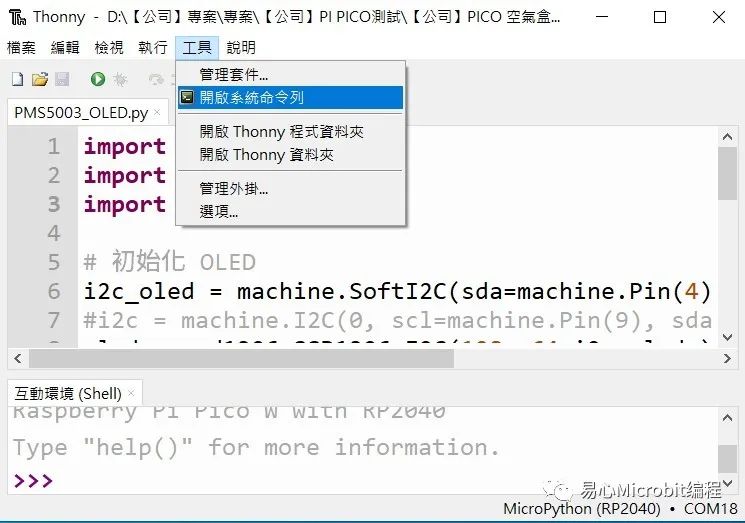

我们可由 Thonny IDE 呼叫系统命令行来安装 python 套件，请由工具–> 开启系统命令行

开启系统命令行，如下图

3. 安装 adafruit-ampy 套件

为了顺利执行程序，我们需要安装 adafruit-ampy 套件，用于透过串行端口与 CircuitPython 或 MicroPython 开发板互动，

https://pypi.org/project/adafruit-ampy/

安装方式就是一般的 pip 指令，相当简单：

pip install adafruit-ampy

4. 导入OLED函式库到Raspberry Pi Pico W

cd module_library

ampy --port COMX put ssd1306.py

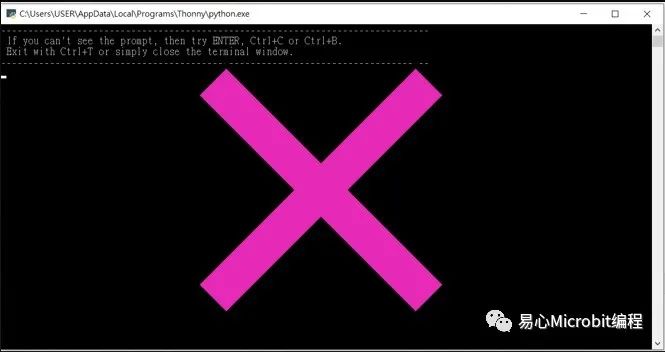

[注]请注意，并不是开启下方的窗口，若出现下方窗口，则要再按一次开启系统命令行。

5. 如何查看已导入的函式库

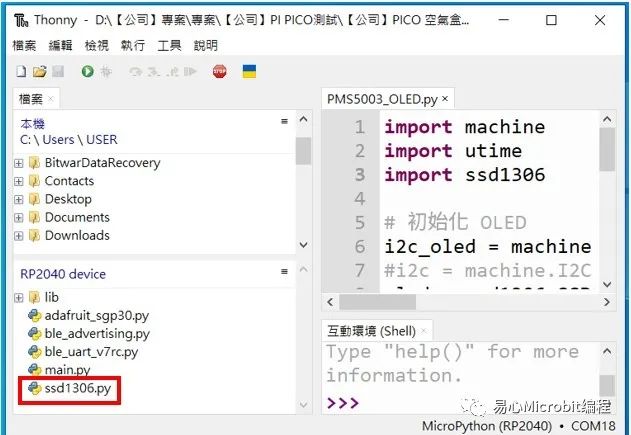

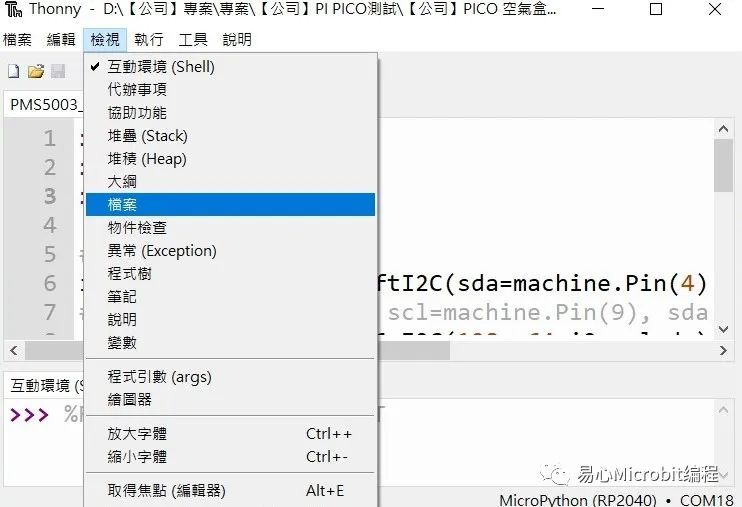

在 Thonny IDE 中，点选检视 -> 档案，可以查看Raspberry Pi Pico W中汇入的档案

确认已导入先前所操作的档案

执行程序

本专题有两个程序：

在 OLED 显示时间(OLED_wifitime.py)

import machine
import utime
import ssd1306
from time import sleep
import network
import ntptime
import urequests

i2c = machine.SoftI2C(scl=machine.Pin(15), sda=machine.Pin(4))

oled_width = 128
oled_height = 64
oled = ssd1306.SSD1306_I2C(oled_width, oled_height, i2c)

# 初始化 UART
uart = machine.UART(0, baudrate=9600, tx=machine.Pin(0), rx=machine.Pin(1), timeout=1000)
uart.init(9600, bits=8, parity=None, stop=1)

# 初始化WiFi
sta_if = network.WLAN(network.STA_IF)
sta_if.active(True)
wifi_ssid = "XXXXX"
wifi_password = "XXXXXXX"
sta_if.connect(wifi_ssid, wifi_password)

# 显示WiFi连接状态
oled.fill(0)
oled.text('WiFi:', 0, 0)
if sta_if.isconnected():
  oled.text('connected', 40, 0)
else:
  oled.text('connceting', 40, 0)

oled.show()

#设定时区
TIME_ZONE = 8

# 取得NTP时间
#ntptime.settime()
for i in range(5):
  try:
    ntptime.settime()
    break
  except OSError:
    print('Error connecting to NTP server, retrying...')
    utime.sleep(5)
  else:
    print('Could not connect to NTP server after 5 retries.')
    # 等待一段时间
    utime.sleep(3)

while True:
  t = utime.localtime(utime.time() + TIME_ZONE * 3600)
  oled.fill(0)
  oled.text(str("%d/%02d/%02d" % (t[0], t[1], t[2])), 0, 0)
  oled.text(str("%02d:%02d:%02d" % (t[3], t[4], t[5])), 0, 16)
  oled.show()
  utime.sleep(1)

在 OLED 显示 PMS5003 粉尘传感器数值(PMS5003_OLED.py)

import machine
import utime
import ssd1306
from time import sleep

i2c = machine.SoftI2C(scl=machine.Pin(15), sda=machine.Pin(4))

oled_width = 128
oled_height = 64
oled = ssd1306.SSD1306_I2C(oled_width, oled_height, i2c)

# 初始化 UART
uart = machine.UART(0, baudrate=9600, tx=machine.Pin(0), rx=machine.Pin(1), timeout=1000)
uart.init(9600, bits=8, parity=None, stop=1)

while True:
  #读取 PMS5003 数据
  data = bytearray(uart.read(32))

  # 判断是否为正确的PMS5003 资料
  if data is not None and len(data) >= 10 and data[0] == 0x42 and data[1] == 0x4d:
    pm1_cf = int.from_bytes(data[4:6], 'big')
    pm25_cf = int.from_bytes(data[6:8], 'big')
    pm10_cf = int.from_bytes(data[8:10], 'big')

    #清除 OLED
    oled.fill(0)

    # 显示 PMS5003 数据
    oled.text("PM1.0: %d ug/m3" % pm1_cf, 0, 22)
    oled.text("PM2.5: %d ug/m3" % pm25_cf, 0, 38)
    oled.text("PM10 : %d ug/m3" % pm10_cf, 0, 54)

    # 更新 OLED
    oled.show()

    utime.sleep(1)

实际展示

执行程序之后，可在 OLED 显示模块上看到相关信息，恭喜成功啰！
