物联网项目开发实战-第3章-自动浇花项目迭代3
3.4迭代三：通过人机界面了解当前状态
在前面的两个迭代里，我们通过串口输出了一些程序运行的信息，但查看串口输出信息需要使用Arduino串口监视器或其他第三方串口查看软件，这对于产品的最终用户来说，是非常不友好的。可以通过增加人机交互设备来显示这些信息。
常见的人机交互设备有：7段式数码管、OLED显示屏、TFT LCD显示屏（可支持触摸输入）等。
3.4.1迭代目标
本节我们在迭代二的基础上使用四位数码管和OLED显示屏显示相关交互信息，具体要求如：
1.当土壤湿度传感器未插入土壤中时（传感器数值为0），数码管的第1位显示”E1”;
2.当土壤湿度传感器正常工作时，数码管的第3、4位显示湿度值；
3.所有串口输出的内容，在OLED显示屏滚动式显示；
3.4.2需求分析
本节的目标主要是信息输出，不涉及操作，按要求实现即可。
3.4.3知识点
知识点3-7：字符串
在Arduino编程中，字符串是一种非常重要的数据类型，它可以用来存储和处理文本信息。
一、字符串的定义与初始化
有两种方式来定义字符串：使用字符数组和使用String类
1.字符数组
字符数组是传统的存储字符串的方式，例如：
const char firstString[] = “Hello,Arduino!”;这里定义了一个名为firstString的字符数组。
2.String类
Arduino提供了String类，使用起来更加便利，例如：
String str = “Hello,Arduino!”;二、字符串的常用操作
1.连接字符串
在Arduino中，可以使用”+”运算符来连接字符串，例如：
String str1 = ”Hello”;
String str2 = “, world!”;
String str3 = str1 + str2; // “Hello, world!”;2.获取字符串长度
String类的length()函数用来获取字符串长度，例如：
String str = “Hello, Arduino!”;
int len = str.length(); // 153.访问字符串的字符
可以通过索上来访问字符串的单个字符，例如：
String str = “Hello, Arduino!”;
char first = str[0]; //获取第1个字符，即’H’注意：字符串的索引从0开始；索引值必须在有效范围内，否则程序会崩溃！
4.格式化输出
很多时候需要按照一定的格式输出到字符串中，像Serial.printf那样，Arduino里提供了sprintf函数用于格式化输出到字符串，例如：
int num1 = 25;
int num2 = 30;
String str;
sprintf(str, “数值：%d, %d”, num1, num2);在上面的格式化字符串中，用%来定义要格式化的字符，可以使用%d, %s等，更多格式请参阅Arduino编程手册。另外格式化字符数量与后面的参数数量要一致。
三、字符串转换
1.字符串与数字间的转换，例如：
int num=123;
String str = String(num); //将数字转为字符串
String str2 = “1234”;
int num2 = str2.toInt(); //将字符符转为整型数字
String str3 = “123.4”;
float num3 = str3.toFloat(); //将字符串转为浮点数字注意：转数字时，请确保字符中内容是正确的，否则将出现异常。
2.字符串与字符数组的转换，例如：
char chs[] = “Hello, Arduino”;
String strs = String(chs); //将字符数组转为字符串
String strs2 = “Hello, world!”;
const char *chs2 = strs2.c_str();在调用第三方库时，有些只接受C标准的字符串，即以’\0’结尾的字符串。
知识点3-8：四位数码管

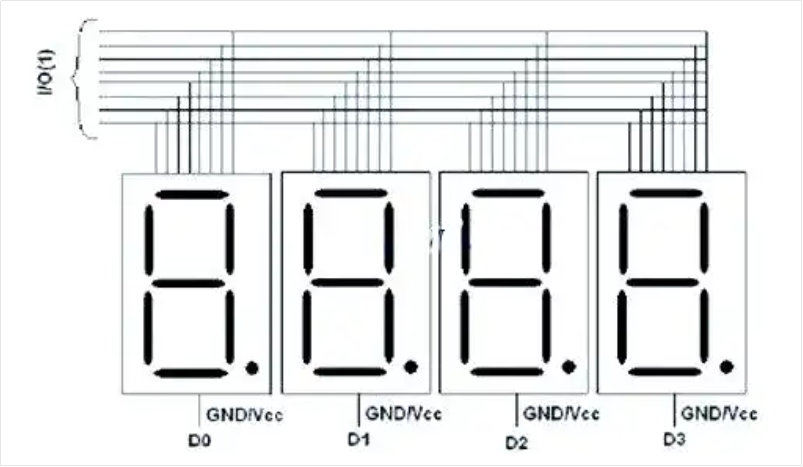

四位数码管由四个独立的七段数码管组成，每个数码管可以显示0-9的数字。它们通常有共阴或共阳两种类型，共阴数码管的阴极连接在一起，共阳数码管的阳极连接在一起，如下图所示：
四位数码管引脚较多，一般搭配驱动芯片来使用以节省I/O端口，常见的驱动芯片有74HC595、TM1650、TM1637等，本书套件使用TM1650驱动的四位数码管模块。

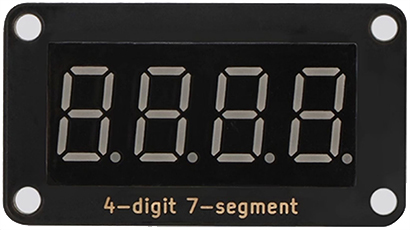

四位数码管模块（TM1650驱动）
TM1650是一种带键盘扫描接口的LED驱动控制专用电路，只需要通过二个引脚（SCL和SDA）与MCU通讯就可以完成数码管的驱动，可节省MCU引脚资源。

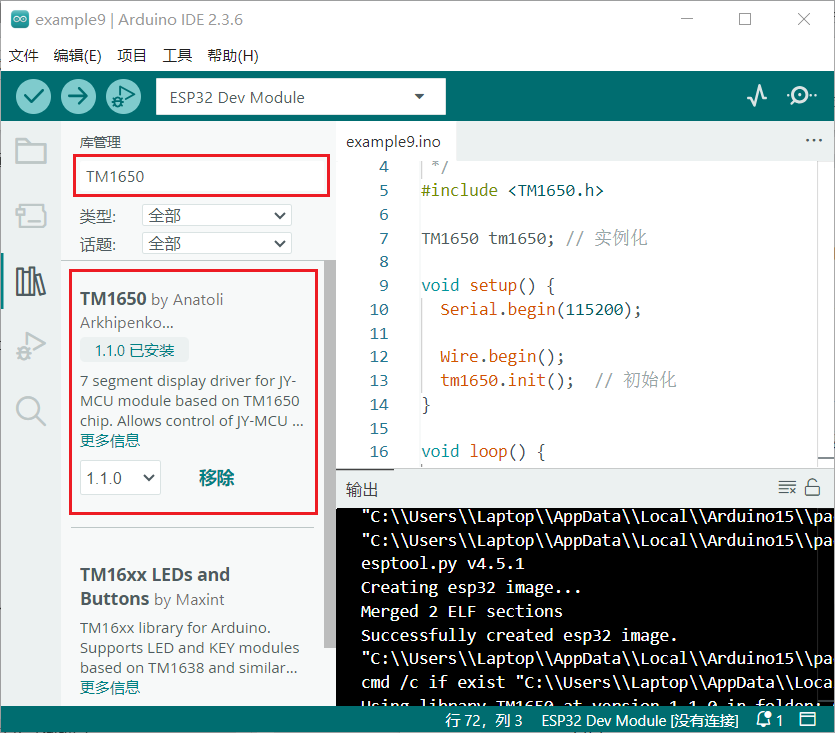

安装TM1650库
在本书资源包中找到：doc\四位数码管\TM1650-1.1.0.zip文件，通过“导入库”->“添加.zip库”方式安装，安装后查看验证。
实例9：使用四位数码管
本实例使用四位数码模块（CLK引脚接SCL、DIO引脚接SDA）
#include <TM1650.h>
TM1650 tm1650; // 实例化
void setup() {
Serial.begin(115200);
Wire.begin();
tm1650.init(); // 初始化
}
void loop() {
tm1650.displayOff();
tm1650.displayString("____");
tm1650.setBrightness(TM1650_MIN_BRIGHT);
tm1650.displayOn();
Serial.println("显示：____");
delay(1000);
char line[] = "1234";
tm1650.displayString(line);
Serial.println("显示：1234");
tm1650.setBrightnessGradually(TM1650_MAX_BRIGHT);
delay(2000);
tm1650.setBrightnessGradually(TM1650_MIN_BRIGHT);
tm1650.displayOff();
delay(1000);
tm1650.displayString("abcd");
Serial.println("显示：abcd");
tm1650.displayOn();
delay(2000);
Serial.println("滚动显示：1234567890abcdefghjlnop");
if (tm1650.displayRunning("1234567890abcdefghjlnop")) {
while (tm1650.displayRunningShift()) delay(500);
}
delay(2000);
Serial.println("亮度交替调节（5次）");
for (int i = 0; i<5; i++) {
tm1650.setBrightness(1);
delay(200);
tm1650.setBrightness(7);
delay(200);
}
Serial.println("逐个闪烁显示：小数点（5次）");
for (int i = 0; i<5; i++) {
for (int j = 0; j<4; j++) {
tm1650.setDot(j,true);
delay(200);
}
for (int j = 0; j<4; j++) {
tm1650.setDot(j,false);
delay(200);
}
}
String chars = "ABCD";
Serial.println("在指定位显示字符");
for (int i=0; i<chars.length();i++) {
tm1650.clear();
byte b = ((byte) chars[i]) & 0b01111111;
tm1650.setPosition(i, TM1650_CDigits[b]);
Serial.println("在指定位显示字符");
delay(2000);
}
String numbers = "5678";
Serial.println("在指定位显示数据");
for (int i=0; i<numbers.length(); i++) {
tm1650.clear();
byte b = ((byte) numbers[i]) & 0b01111111;
tm1650.setPosition(i, TM1650_CDigits[b]);
Serial.println("在指定位显示字符");
delay(2000);
}
} 关于TM1650库的更多信息，请访问以下网站：
https://github.com/arkhipenko/TM1650
知识点3-9：OLED显示屏
OLED一种低功耗、高显示效果的显示技术，广泛应用于小型电子设备中。不同于传统的液晶显示器，OLED不需要背光源，每个像素都能独立发光，因此能实现更高的对比度和更广的色彩范围。
常见的OLED显示屏驱动芯片有SSD系列、SH系列、UC系列、ST系列等，本书套件使用SSD1306驱动的OLED显示屏模块。

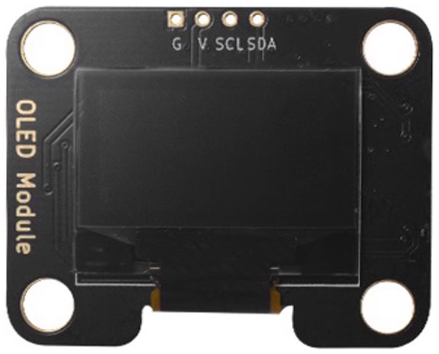

0.96寸 OLED显示屏模块（SSD1306驱动）
SSD1306是一款常见的OLED显示屏驱动芯片，能够驱动多种类型的小型OLED显示屏，并且支持I2C和SPI通信协议，这使得它非常适合嵌入式应用。得益于其低功耗的特性，SSD1306在电池供电的设备中非常受欢迎，常用于智能设备、传感器数据展示等项目中。
实例10：使用SSD1306图形库驱动OLED显示屏

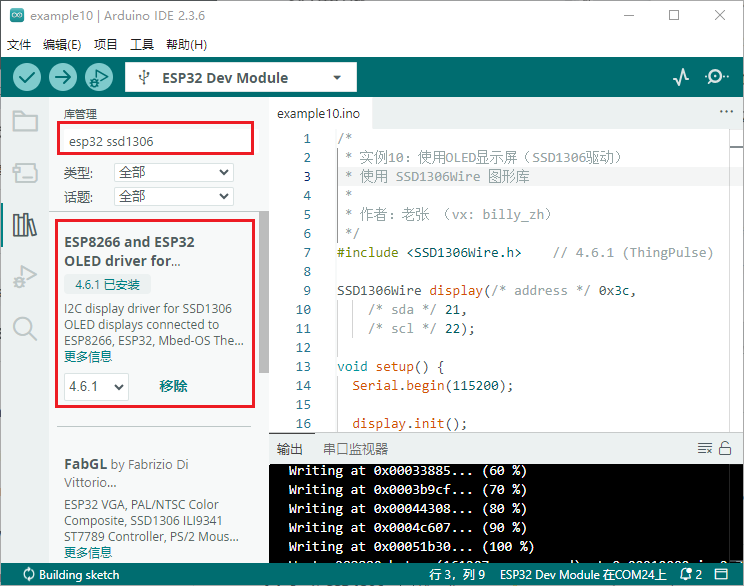

本实例使用OLED显示屏模块（SCL引脚接SCL、SDA引脚接SDA），使用第三方库SSD1306，库安装步骤如下：
1.点击菜单”工具”->”管理库...”；
2.输入”ESP32 SSD1306”进行筛选；
3.找到”ESP8266 and ESP32 OLED driver SSD1306”进行安装，这里安装的是4.6.1版本。
代码：
#include <SSD1306Wire.h> // 4.6.1 (ThingPulse)
SSD1306Wire display(/* address */ 0x3c,
/* sda */ 21,
/* scl */ 22);
void setup() {
Serial.begin(115200);
display.init();
display.flipScreenVertically(); // 调用屏幕方向
display.setFont(ArialMT_Plain_16); // 设置字体
}
void loop() {
display.clear();
display.drawString(8, 0, "Hello,ESP32");
display.drawString(8, 16, "Welcome!");
display.drawString(8, 32, "line3.");
display.drawString(8, 48, "line4");
display.display();
delay(1000);
}此图形库包含三个英文字体库ArialMT_Plain_10、ArialMT_Plain_16、ArialMT_Plain_24，对应的像素高度分别是10、16、24，显示屏的分辨率是128x64，读者可行换算下各字体对应能显示的行数和每行字符数。
关于SSD1306库的更多信息，请访问以下网站：
https://github.com/ThingPulse/esp8266-oled-ssd1306
本例使用的驱动库只支持显示英文字符，要显示中文，目前最常用的就是U8g2图形库。
实例11：使用U8g2图形库驱动OLED显示屏

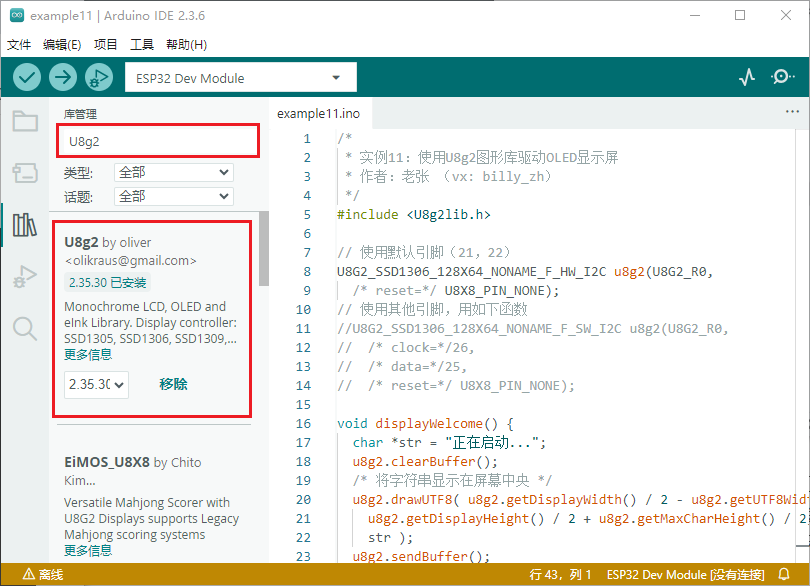

本实例使用OLED显示屏模块（SCL引脚接SCL、SDA引脚接SDA），使用第三方库U8g2，库安装步骤如下：
1.点击菜单”工具”->”管理库...”；
2.输入”U8g2”进行筛选；
3.找到”U8g2”进行安装，这里安装的是2.35.30版本。
代码：
#include <U8g2lib.h>
#include <ArrayList.h>
// 使用默认引脚（21，22）
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0,
/* reset=*/ U8X8_PIN_NONE);
// 使用其他引脚，用如下函数
//U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0,
// /* clock=*/26,
// /* data=*/25,
// /* reset=*/ U8X8_PIN_NONE);
ArrayList<String> strList; // 保存要滚动的字符行
void displayWelcome() {
char *str = "正在启动...";
u8g2.clearBuffer();
/* 将字符串显示在屏幕中央 */
u8g2.drawUTF8( u8g2.getDisplayWidth() / 2 - u8g2.getUTF8Width( str ) / 2,
u8g2.getDisplayHeight() / 2 + u8g2.getMaxCharHeight() / 2,
str );
u8g2.sendBuffer();
}
uint8_t line=0;
void setup() {
Serial.begin(115200);
Serial.println("Init u8g2 ....");
u8g2.setFont( u8g2_font_wqy14_t_gb2312 ); // 设置为中文字体
u8g2.begin();
u8g2.enableUTF8Print(); // 设置中文
displayWelcome(); // 显示欢迎语
delay(2000);
strList.add("Hello,ESP32");
strList.add("Welcome!");
strList.add("这是第1行.");
u8g2.clearBuffer();
for (int i=0; i<strList.size(); i++) {
u8g2.drawUTF8(0, 20*(i+1), strList.get(i).c_str());
}
u8g2.sendBuffer();
delay(3000);
line=2;
}
void loop() {
strList.add("这是第"+ String(line) +"行.");
if (strList.size() > 3) {
strList.remove(0);
}
// 滚动显示
u8g2.clearBuffer();
for (int i=0; i<strList.size(); i++) {
u8g2.drawUTF8(0, 20*(i+1), strList.get(i).c_str());
}
u8g2.sendBuffer();
delay(2000);
line++;
}本实例使用典型的三步操作来实现图形化内容输出处理
Step1: 清除缓存 u8g2.clearBuffer();
Step2: 图形化操作 u8g2.drawXXX(...);
Step3: 缓存更新 u8g2.sendBuffer();
关于U8g2库的更多信息，请访问以下网站：
https://github.com/ThingPulse/esp8266-oled-ssd1306
知识点3-10：I2C通信协议

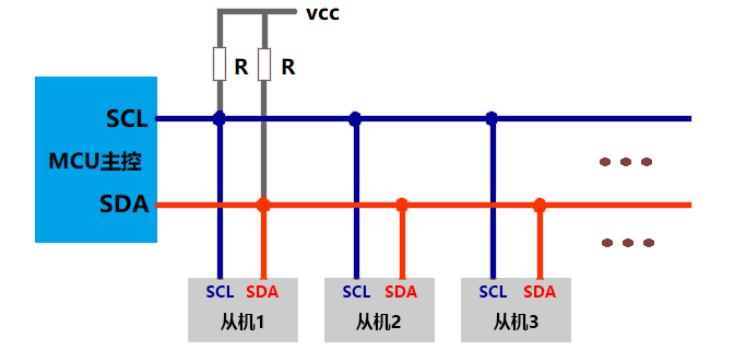

I2C(IIC)属于两线式串行总线，由飞利浦公司开发用于微控制器(MCU)和外围设备(从设备)进行通信的一种总线，属于一主多从(一个主设备(Master)，多个从设备(Slave))的总线结构，总线上的每个设备都有一个特定的设备地址，以区分同一I2C总线上的其他设备，最多支持126个从设备。
物理I2C接口有两根双向线，串行时钟线（SCL）和串行数据线（SDA）组成，可用于发送和接收数据，但是通信都是由主设备发起，从设备被动响应，实现数据的传输。
实例12：查询I2C设备的地址
本实例通过向地址1到127发送起始信号，并根据返回信息得知设备是否有效的方式来查询设备I2C地址。
#include <Wire.h>
void setup() {
Serial.begin(115200); // 启动串行通信
Wire.begin(); // 加入I2C总线作为主设备
Serial.println("I2C扫描开始...");
byte error, address; // 变量用于I2C错误和地址
for(address = 1; address < 127; address++ ) {
Wire.beginTransmission(address); // 向当前地址发送起始信号
error = Wire.endTransmission(); // 结束传输，并获取错误状态
if (error == 0) {
Serial.print("发现I2C设备，地址：0x");
if (address<16) {
Serial.print("0");
}
Serial.println(address,HEX);
}
}
Serial.println("扫描结束.");
}
void loop() {
// 什么也不做
}3.4.4实现
本小节迭代目标只涉及信息输出，我们在迭代二的基础上重构和添加相关代码即可。
1.程序实现
#include <ArrayList.h>
#include <U8g2lib.h>
#include <TM1650.h>
const int RELAY_PIN = 12;
const int BUTTON_PIN = 13;
const int SOIL_MOISTURE_PIN = 35;
ArrayList<int> valList;
ArrayList<String> logList;
TM1650 tm1650; // 实例化
// 使用默认引脚（21，22）
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0,
/* reset=*/ U8X8_PIN_NONE);
boolean button_pressed = 0;
// 输出日志
void outputLog(String str) {
Serial.println(str);
logList.add(str);
if (logList.size() > 3) {
logList.remove(0);
}
// 滚动显示
u8g2.clearBuffer();
for (int i=0; i<logList.size(); i++) {
u8g2.drawUTF8(0, 20*(i+1), logList.get(i).c_str());
}
u8g2.sendBuffer();
}
// 显示湿度
void showHumidity(uint8_t val) {
tm1650.clear();
if (val == 0) {
byte b = ((byte) 'E') & 0b01111111;
tm1650.setPosition(0, TM1650_CDigits[b]);
} else {
String str = String(val);
uint8_t pos=3;
for (int i=str.length()-1;i>=0;i--) {
byte b = ((byte) str[i]) & 0b01111111;
tm1650.setPosition(pos, TM1650_CDigits[b]);
pos--;
}
}
tm1650.displayOn();
}
// 浇水子程序
void watering(uint8_t seconds) {
outputLog("浇水 "+ String(seconds) +"秒。");
digitalWrite(RELAY_PIN, HIGH);
vTaskDelay(seconds * 1000 / portTICK_PERIOD_MS);
digitalWrite(RELAY_PIN, LOW);
}
boolean buttonClicked() {
// 检测按钮是否已按下
if (digitalRead(BUTTON_PIN) == LOW) { // 已按下
delay(10); // 延时10ms，用于防止机械抖动
if (digitalRead(BUTTON_PIN)==LOW) { // 再次读取
button_pressed = 1;
outputLog("按键已按下。");
}
}
// 检测按键是否已释放
if (button_pressed==1 && digitalRead(BUTTON_PIN) == HIGH) { // 已释放
delay(10); // 延时10ms，用于防止机械抖动
if (button_pressed==1 && digitalRead(BUTTON_PIN) == HIGH) {
button_pressed = 0;
outputLog("按键已释放。");
outputLog("按键单击。");
return true;
}
}
return false;
}
// 数据采集子程序
uint8_t collectData() {
int originVal = analogRead(SOIL_MOISTURE_PIN);
int sensorVal = 0;
if (originVal > 0) {
outputLog("温度原始值:"+String(originVal));
// 将值映射到1-100
sensorVal = map(originVal, 1, 4095, 100, 1);
}
return sensorVal;
}
// 列表数值比较
int compareAll(uint8_t cmpValue) {
for (int i=0; i<valList.size(); i++) {
if (valList.get(i) > cmpValue) {
// 只要有一个值高于阀值，即判定不满足。
return 0;
}
}
return 1;
}
// 数据采集任务
void collectTask(void *pvParam) {
while(1) {
uint8_t val = collectData();
showHumidity(val);
if (val>0) {
outputLog("土壤湿度：" + String(val));
valList.add(val);
if (valList.size() > 5) {
// 超过5条，移除最早的数据。
valList.remove(0);
}
if (valList.size()==5 && compareAll(50)) {
// 有5条数据，并且都小于阀值，则浇水
watering(5);
}
}
vTaskDelay(180000 / portTICK_PERIOD_MS); //3分钟
}
}
// 按键任务
void buttonTask(void *pvParam) {
while(1) {
if (buttonClicked()) {
// 浇水5秒
watering(5);
}
vTaskDelay(1 / portTICK_PERIOD_MS);
}
}
void setup() {
Serial.begin(115200);
pinMode(RELAY_PIN, OUTPUT);
pinMode(BUTTON_PIN, INPUT_PULLUP); // 使用引脚内置上拉电阻
pinMode(SOIL_MOISTURE_PIN, INPUT);
u8g2.setFont( u8g2_font_wqy14_t_gb2312 ); // 设置为中文字体
u8g2.begin();
u8g2.enableUTF8Print(); // 设置中文
outputLog("OLED模块启动。");
Wire.begin();
tm1650.init(); // 初始化
outputLog("数码管初始化。");
// 创建按键检测任务
xTaskCreate(
buttonTask, // 任务函数
"Button_Task", // 任务名称
10000, // 堆栈大小(字节)
NULL, // 参数
1, // 优先级
NULL // 任务句柄
);
outputLog("创建按键任务。");
// 创建数据采集任务
xTaskCreate( collectTask, "Collect_Task", 10000, NULL, 1, NULL );
outputLog("创建数据任务。");
outputLog("系统已启动。");
}
void loop() {
// ...
vTaskDelay(10 / portTICK_PERIOD_MS);
}程序合并了迭代二实现和本节知识点的相关代码，用showHumidity函数控制数码管显示，用outputLog函数输出日志给串口和OLED显示屏，其他没有特别的地方，就不详细解释了。
2.效果图
- 如需转载，请联系作者；如有侵权，请联系本站处理。
微信分享
评论涨知识
寄存器
寄存器的功能是存储二进制代码，它是由具有存储功能的触发器组合起来构成的。一个触发器可以存储1位二进制代码，故存放n位二进制代码的寄存器，需用n个触发器来构成。
评论:
物联网项目开发实战-第3章-自动浇花项目迭代2
本节我们在迭代一的基础上增加采集土壤湿度数据，并根据湿度数据来决定是否自动进行浇水动作。
物联网项目开发实战-第3章-自动浇花项目迭代1
本节我们实现一个基本能工作的手动浇水装置，即通过按下按键来闭合继发器让小水泵进行浇水。
物联网项目开发实战-第2章-开发环境
本小节通过点亮LED和串口输出两个程序，来初步掌握ArduinoIDE、了解GPIO和串口使用、同时把开发环境与开发板的连接，上传程序的各环节跑通，
小鹏浇花套件单机版程序V1.0.0
本程序是小鹏物联网智能浇花套件的单机版程序（不连接物联网），供同学们参考。
ESP32 的中断机制和处理
本文介绍ESP32中的中断机制，以及如何通过GPIO中断实现按钮控制。重点讲解了如何设置中断服务例程、处理中断抖动问题，并提供了消除中断抖动的示例代码。
在ESP32上实现WEB交互界面
本文主要介绍在未联网（AP热点）情况下实现WEB交互界面的CSS和javascript库。
Arduino ESP32获取芯片、RAM信息
本文介绍如何使用Arduino-ESP32库中的API函数获取ESP32的芯片、RAM信息等，并提供了一个示例程序代码。
ESP32 FreeRTOS 双核使用
ESP32系列（包括ESP32-S3）搭载Xtensa双核处理器，默认情况下Arduino框架仅使用单核运行用户代码，通过多核编程，可以充分利用硬件资源来提升系统响应和性能。
ESP32 GPIO 矩阵和引脚多路复用
ESP32 芯片有34个物理GPIO管脚。每个GPIO管脚都可用作一个通用IO，或连接一个内部的外设信号。IO_MUX ¹、RTC IO MUX 和GPIO交换矩阵用于将信号从外设传输至GPIO管脚。
ESP32Encoder：高效的ESP32旋转编码器库
ESP32Encoder库是一个利用ESP32脉冲计数器硬件外设实现高效旋转编码器读取的软件库。
小鹏STEM教研服务
专属教研服务系统，助您构建STEM课程体系，打造一站式教学环境。
小鹏AIoT服务
为讲师、学员提供专属的物联网教学环境。
微信分享
