Arduino Zero参考资料和引脚说明图
Arduino Zero采用Atmel的SAMD21 MCU为主控制器，该MCU具有32位ARM Cortex®M0+内核。
Arduino Zero采用Atmel的SAMD21 MCU为主控制器，该MCU具有32位ARM Cortex®M0+内核。它最重要的功能之一是Atmel的嵌入式调试器（EDBG），提供一个完整的调试界面，无需额外的硬件，大大提高了软件调试的易用性。EDBG还支持可用于设备和引导加载程序编程的虚拟COM端口。
特性
内置调试器：可以与Arduino IDE 2版本一起使用。
低功耗支持：可通过Arduino低功耗库进行优化，以降低功耗。
技术规格
概要
- 处理器 SAMD21G18A
- 主频 48MHz
- RTC 32.768KHz
- 内存 256KB Flash, 32KB SRAM
I/O引脚
- 内置LED为13号引脚
- 20个数字I/O引脚数
- 6个模拟输入引脚数
- 1个模拟输出引脚数（10bit)
- 10个PMW引脚
- 外部中断为除4号引脚外的所有I/O引脚
通信接口
- 2个串口
- 1个I2C接口
- 1个SPI接口
- 1个MicroUSB接口
电源
- I/O电压 3.3V
- 输入电压 5-18V
- I/O电流 7mA
调试接口
- 1个JTAG接口
- 1个SWD接口
尺寸
- 宽度 53mm
- 长度 68mm
- 重量 32g

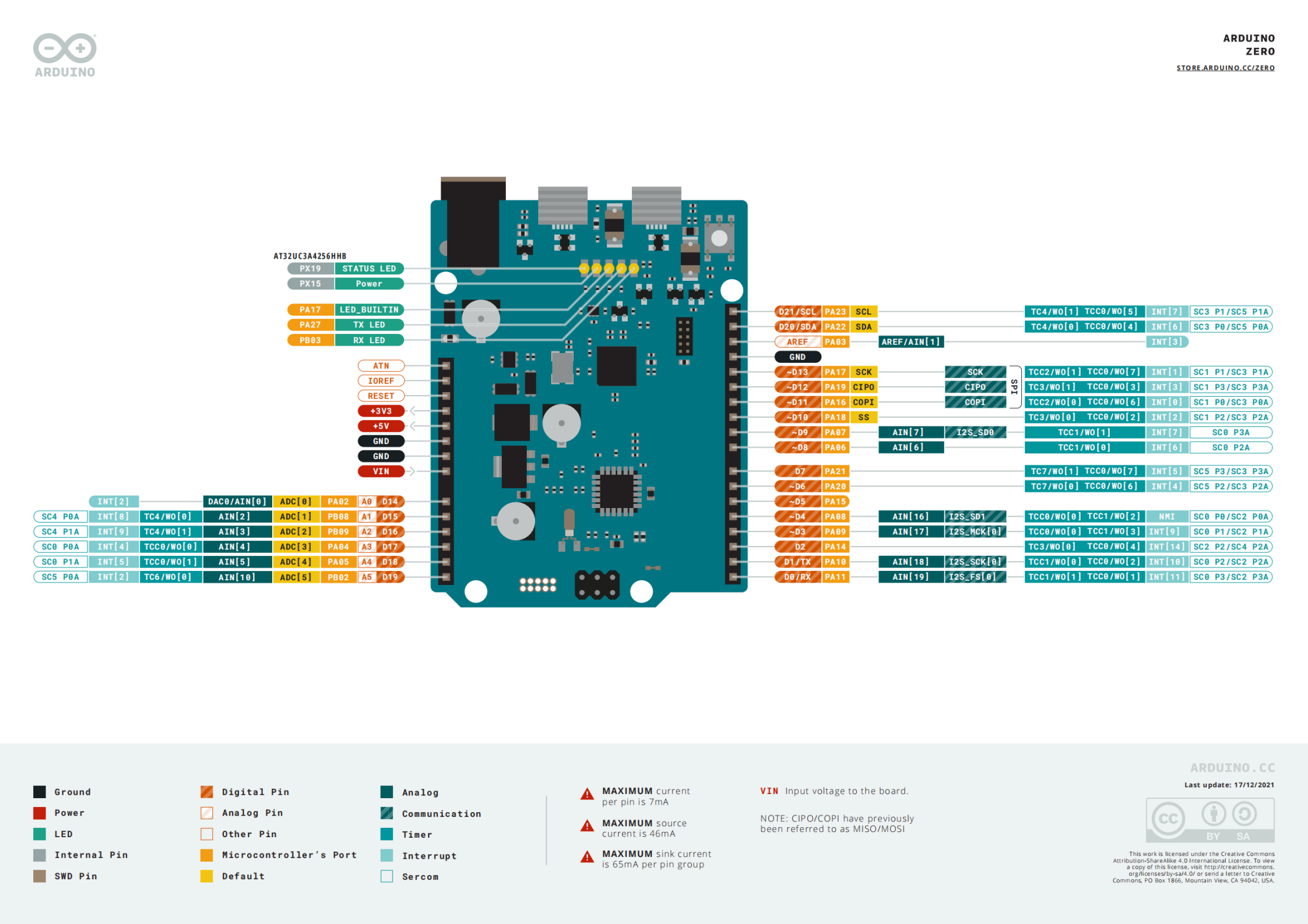

引脚图

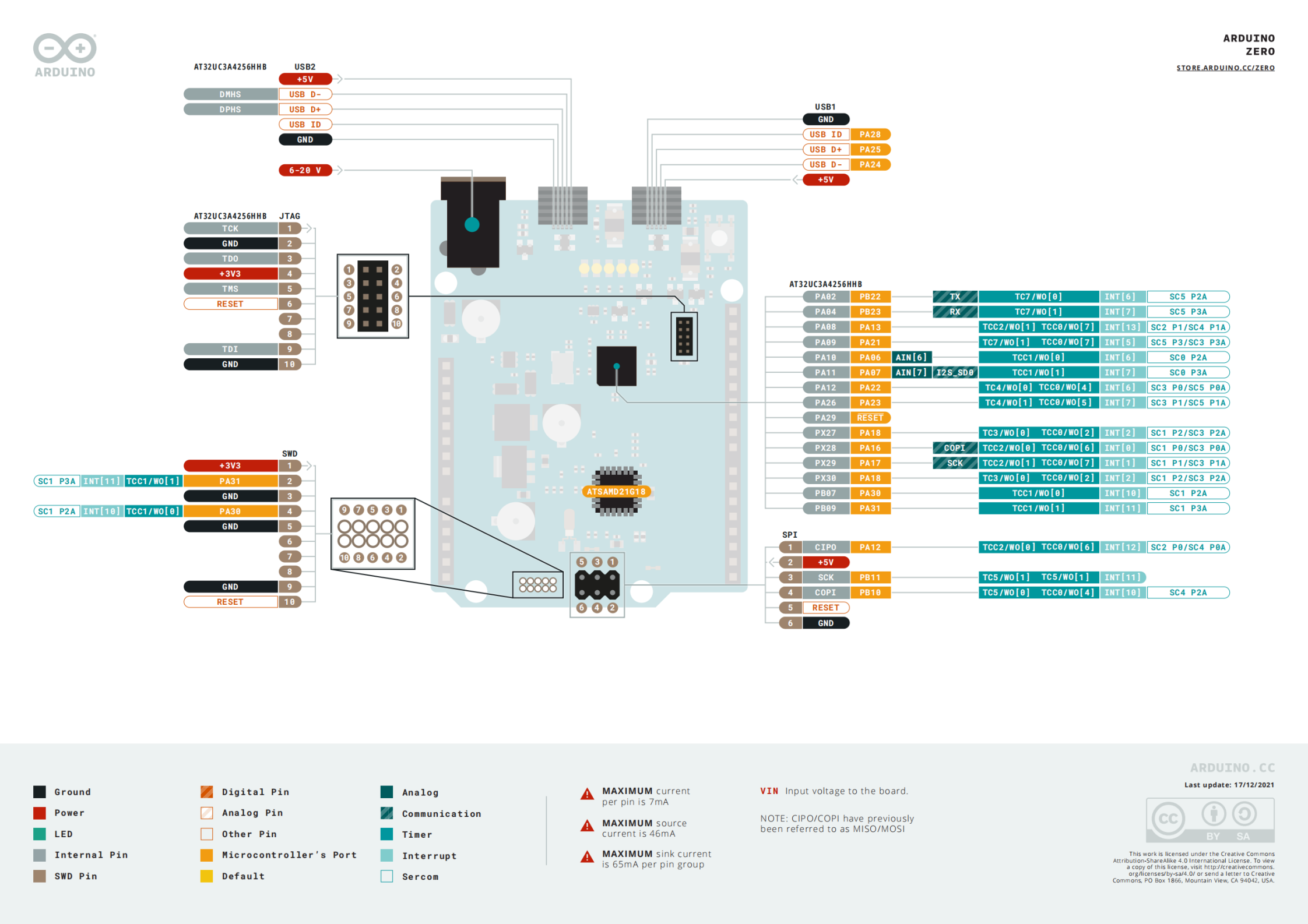

接口图
