M5GO是什么?

M5GO是一个可编程的控制器,采用ESP32芯片、提供WIFI、蓝牙、MPU9250九轴姿态模块,扬声器、RGB条等功能硬件。

M5GO是什么?

M5GO是一个可编程的控制器,采用ESP32芯片、提供WIFI、蓝牙、MPU9250九轴姿态模块,扬声器、RGB条等功能硬件。
提供三个按钮以及三个拓展模块接口,无论是简单开关控制,还是复杂的高阶功能,M5GO都能为你的编程学习提供强大且完善的硬件基础。

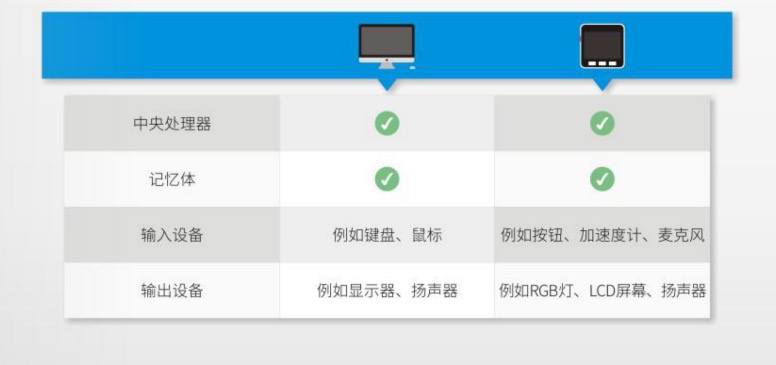

M5GO 具有与电脑相似功能的四个组件,可看作是一台微型电脑,
M5GO是什么?

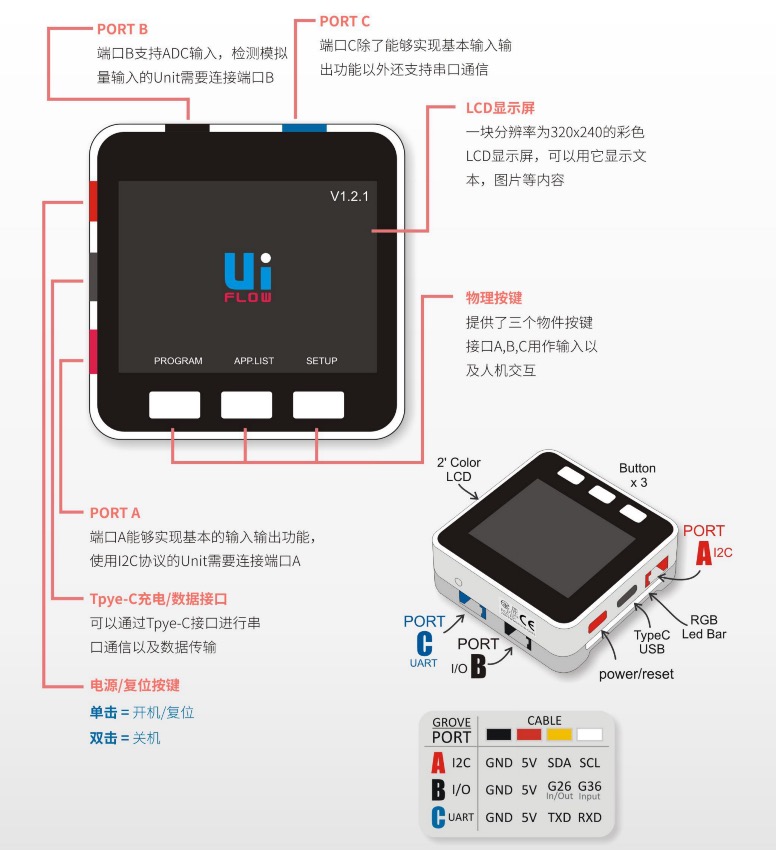

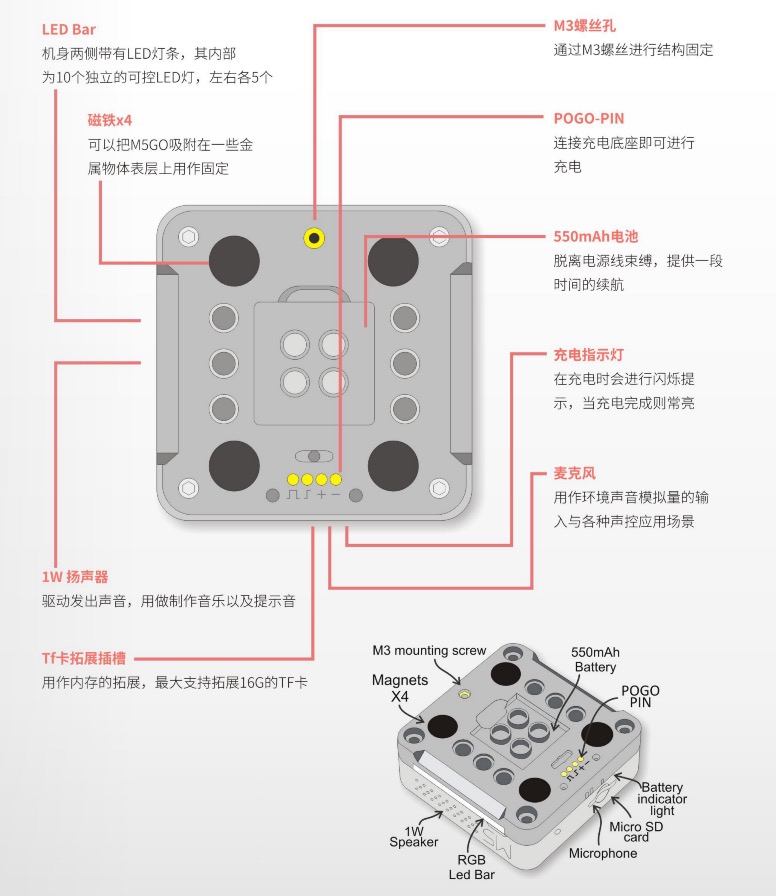

硬件构造

M5GO是什么?

M5GO是什么?

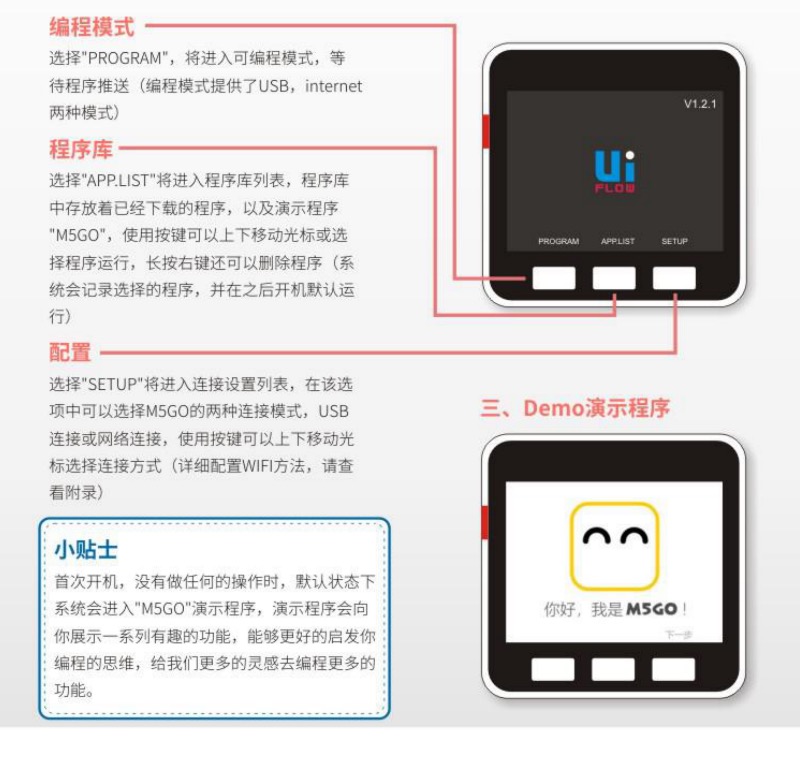

当开机后,首先会出现一个主菜单界面,菜单提供了三个功能选项来进入不同的功能页面。

M5GO是什么?

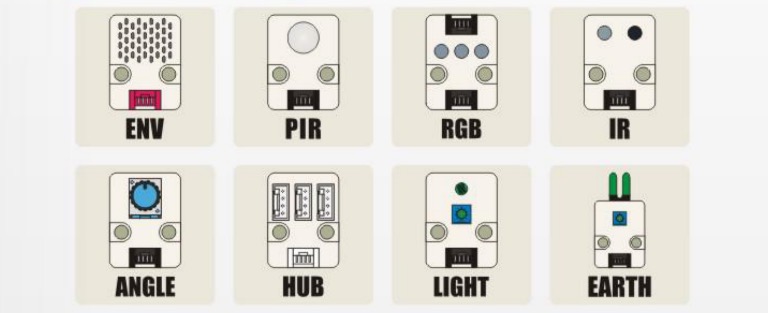

功能拓展单元
功能拓展单元即Unit,将Unit通过GROVE连线至M5Go上对应的端口,通过程序进行读取和控制,能够实现丰富的功能。

Unit可分为输入型和输出型。
输入型的Unit主要以采集数据的形式(即传感器),将外界的一些信息以数据的形式传输给M5GO控制器(典型的如温湿度、红外线接收等);
输出型的Unit主要以驱动的形式,由M5GO控制器驱动外部连接的一些硬件(典型的如LED灯等)。
M5GO是什么?

M5GO有三个标记为A,B,C的端口,通过不同颜色进行区别,能容易的知道Unit应使用哪个端口,连接器上突起的脊必须对应到端口上的槽,这可防止连线接反。
M5GO是什么?
另外
A端口可通过集线器(Hub)单元进行扩展,以支持同时接入(并联)多个I2C端口的Unit,
B端口可通过I/O扩展单元进行扩展,以支持同时接入更多Unit(需要编程控制读取和写入数据),
C端口为串行通信端口,无需扩展。
