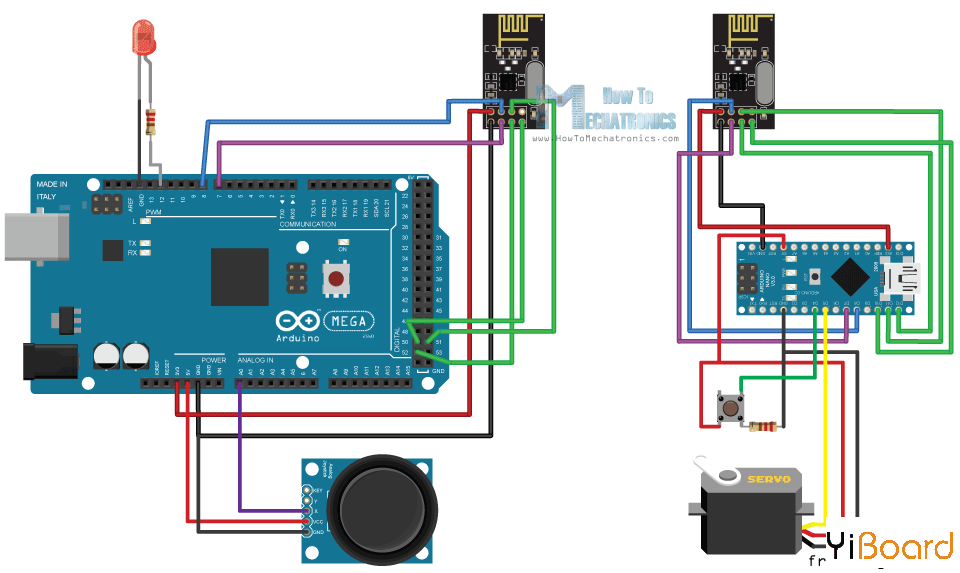

电路原理图：

以下是示例所需的组件：

●    NRF24L01收发器模块

●    Arduino开发板

●    操纵杆模块

●    伺服电机

●    按钮

●    LED指示灯

源代码

以下是两个代码，以及对它们的描述。

发射机代码

/*
* Arduino Wireless Communication Tutorial
*     Example 2 - Transmitter Code
*
* by Dejan Nedelkovski, www.HowToMechatronics.com
*
* Library: TMRh20/RF24, https://github.com/tmrh20/RF24/
*/
#include 《SPI.h》
#include 《nRF24L01.h》
#include 《RF24.h》
#define led 12
RF24 radio(7, 8); // CE, CSN
const byte addresses[][6] = {"00001", "00002"};
boolean buttonState = 0;
void setup() {
  pinMode(12, OUTPUT);
  radio.begin();
  radio.openWritingPipe(addresses[1]); // 00001
  radio.openReadingPipe(1, addresses[0]); // 00002
  radio.setPALevel(RF24_PA_MIN);
}
void loop() {
  delay(5);
  radio.stopListening();
  int potValue = analogRead(A0);
  int angleValue = map(potValue, 0, 1023, 0, 180);
  radio.write(&angleValue, sizeof(angleValue));
  delay(5);
  radio.startListening();
  while (!radio.available());
  radio.read(&buttonState, sizeof(buttonState));
  if (buttonState == HIGH) {
    digitalWrite(led, HIGH);
  }
  else {
    digitalWrite(led, LOW);
  }
}

接收机代码

/*
* Arduino Wireless Communication Tutorial
*     Example 2 - Receiver Code
*
* by Dejan Nedelkovski, www.HowToMechatronics.com
*
* Library: TMRh20/RF24, https://github.com/tmrh20/RF24/
*/
#include 《SPI.h》
#include 《nRF24L01.h》
#include 《RF24.h》
#include 《Servo.h》
#define button 4
RF24 radio(7, 8); // CE, CSN
const byte addresses[][6] = {"00001", "00002"};
Servo myServo;
boolean buttonState = 0;
void setup() {
  pinMode(button, INPUT);
  myServo.attach(5);
  radio.begin();
  radio.openWritingPipe(addresses[0]); // 00002
  radio.openReadingPipe(1, addresses[1]); // 00001
  radio.setPALevel(RF24_PA_MIN);
}
void loop() {
  delay(5);
  radio.startListening();
  if ( radio.available()) {
    while (radio.available()) {
      int angleV = 0;
      radio.read(&angleV, sizeof(angleV));
      myServo.write(angleV);
    }
    delay(5);
    radio.stopListening();
    buttonState = digitalRead(button);
    radio.write(&buttonState, sizeof(buttonState));
  }
}

与前一个示例的不同之处在于，我们需要为双向通信创建两个管道或地址。
const byte addresses[][6] = {"00001", "00002"};

在setup函数部分我们需要定义两个管道，并注意第一个Arduino的写地址需要是第二个Arduino的读地址，反之亦然，第一个Arduino的读地址需要是写地址。第二个Arduino。
// at the Transmitter
radio.openWritingPipe(addresses[1]); // 00001
radio.openReadingPipe(1, addresses[0]); // 00002

在loop函数中，使用radio.stopListening()函数，我们将第一个Arduino设置为发送器，读取并将操纵杆的值从0映射到180，并使用radio.write()函数将数据发送到接收器。

radio.stopListening();
int potValue = analogRead(A0);
int angleValue = map(potValue, 0, 1023, 0, 180);
radio.write(&angleValue, sizeof(angleValue));

另一方面，使用radio.startListening()函数，我们将第二个Arduino设置为接收器，并检查是否有可用数据。当有数据可用时，我们将读取它，将其保存到“angleV”变量，然后使用该值旋转伺服电机。

radio.startListening();
  if ( radio.available()) {
    while (radio.available()) {
      int angleV = 0;
      radio.read(&angleV, sizeof(angleV));
      myServo.write(angleV);
    }

接下来，在发送器中，我们将第一个Arduino开发板设置为接收器，并使用空的“while”循环，我们等待第二个Arduino开发板发送数据，数据表示按钮状态是否被按下。如果按下按钮，LED将点亮。这些过程不断重复，并且两个Arduino开发板都不断发送和接收数据。
