I/O口详细介绍

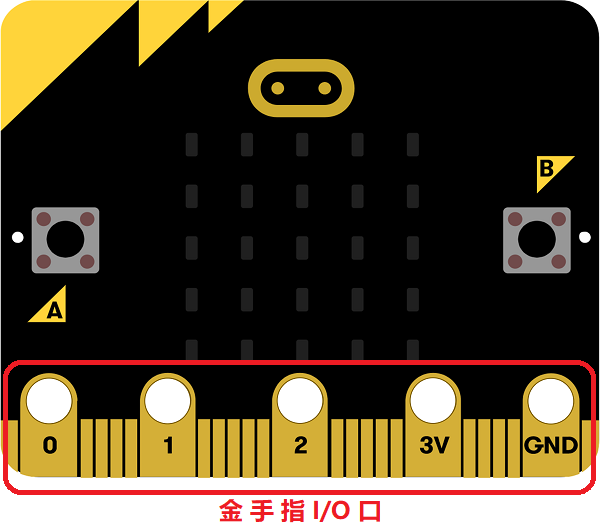

• Micro:bit提供了19个IO口可以选择，编号为0-16和19-20，17和18号为供电口不能使用。具体介绍如图：

• Micro:bit可以直接使用pin0-p20来操作端口，每个端口在板载所使用的情况如下：

禁用默认功能

• 使用功能周围用括号标记的引脚需要禁用该引脚的默认功能，然后才能使用其他功能。

一、引脚：P3，P4，P6，P7，P9，P10：

• 这些引脚耦合到LED矩阵显示器，并且还可以完成其相关的环境光测试模式，直接使用引脚会因为LED矩阵显示器图案变化导致电平改变，需要先禁用掉LED显示功能，要禁用显示功能（将自动禁用光感应功能），请调用display.enable(false)。稍后需要再次打开显示驱动程序，请调用display.enable(true)。

• 另请注意，LED 矩阵将LED与相关电阻连接在这些引脚上，因此在设计将这些引脚用于其他用途的电路时应考虑到这一点。

二、引脚：P5，P11：

• 这些引脚分配给两个板载按钮。在使用所有标准高级语言的默认设置中，有一个包含：uBit.buttonA，uBit.buttonB和的全局uBit实例uBit.buttonAB。

• 按钮在其构造函数中挂钩到系统计时器中以进行常规的去抖动。但是，如果要完全删除此功能并将物理引脚用于其他目的，delete uBit.buttonA则可以调用C ++析构函数并从系统计时器中取消注册按钮实例，从而有效地禁用该引脚的所有活动。然后可以使用MicroBitPin物理引脚名称周围的实例直接控制它而不受干扰。

• 但请注意，Micro:bit板上安装了10K外部上拉电阻。

三、引脚：P19，P20

• 这些引脚分配给I2C总线，由板载加速度计和磁力计设备使用。强烈建议您避免将这些引脚用于I2C以外的任何功能。

• 可以禁用使用这些引脚作为I2C总线的服务，但加速度计和磁力计设备仍将连接到总线，并可能尝试将信号解释为数据有效负载，这可能会产生一些不良副作用。 SDA和中断引脚。板上的两个引脚都安装了4K7上拉电阻，因此这两个信号的最佳用途是添加其他I2C器件。
