硬件简介
https://microbit.org/zh-CN/guide/features/

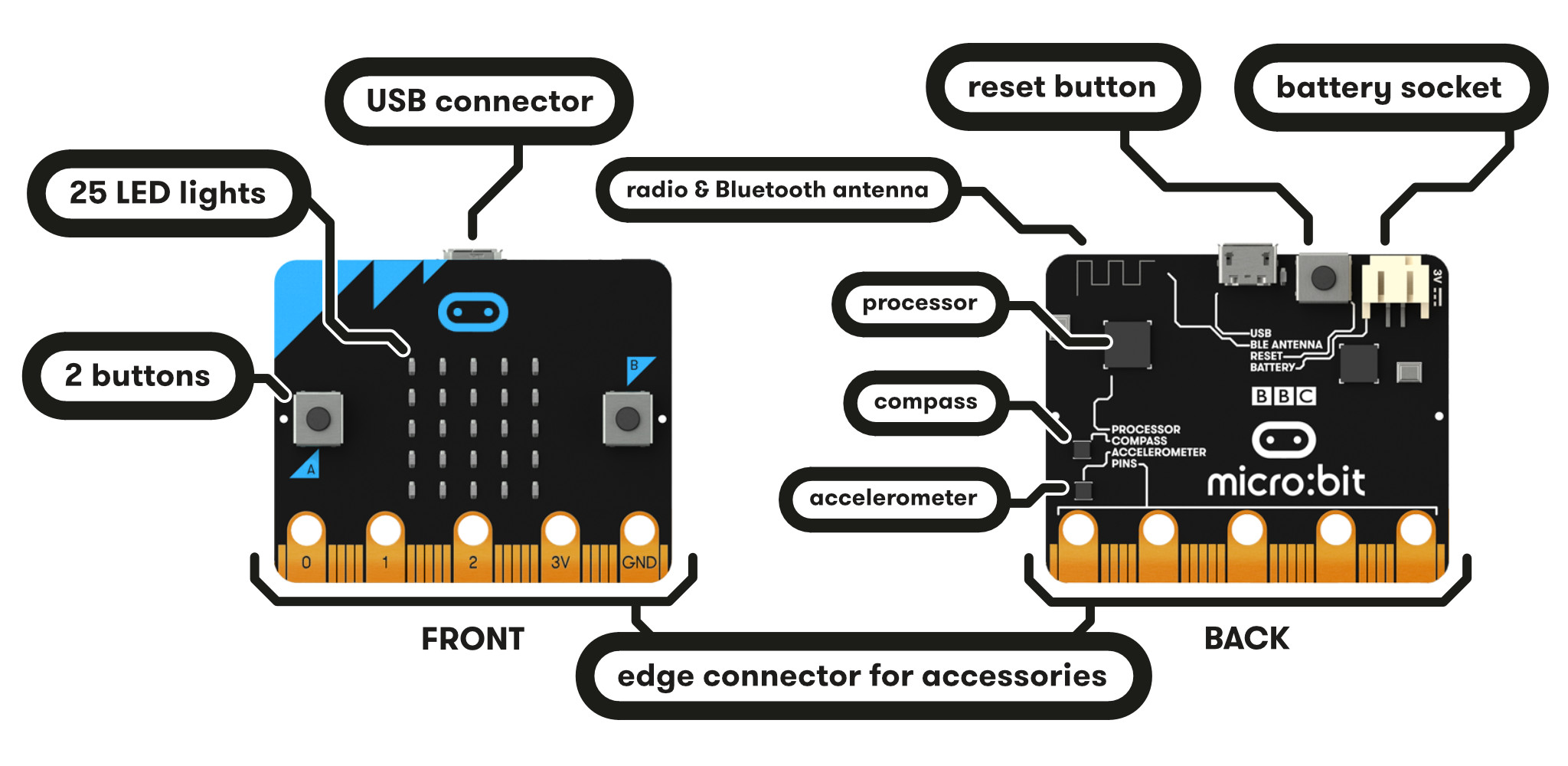

micro:bit 具有以下物理特性：

• 25个可单独编程的LED
• 2个可编程按钮
• 物理连接引脚
• 光和温度传感器
• 运动传感器（加速度计和指南针）
• 无线通信，通过无线电和蓝牙
• USB接口

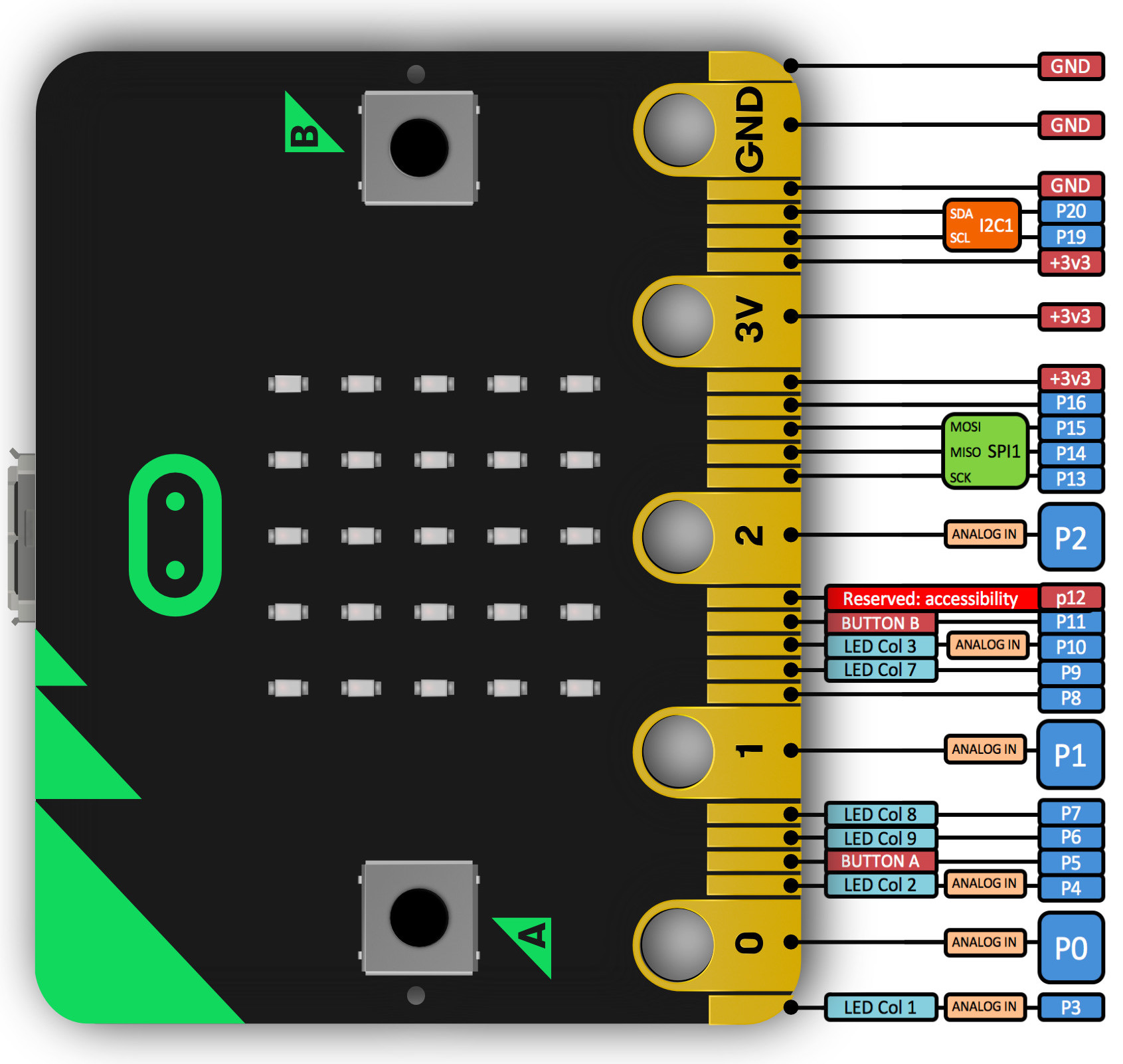

BBC micro:bit板子边缘的接口上有25个触点

• 0：GPIO (general purpose digital input and output) with analogue to digital converter (ADC).
• 1：带ADC的GPIO
• 2：带ADC的GPIO



• 3V: 3V 电源输出 或者是 电源输入。 (1) 电源输出: 如果BBC micro:bit是由USB或者电池供电，那么你可以用3V的引脚作为一个电源输出给周围供电；(2) 电源输入: 如果BBC micro:bit不是由USB或者电池供电，你可以用3V的引脚作为一个电源输入给BBC micro:bit供电。
• GND: 为了完成电路而接地（当使用3V的引脚时需要）



小引脚

• 引脚 3：LED屏幕上的第一排LED灯共享的GPIO；当LED屏幕关闭时，它可以用于ADC和数字I/O。
• 引脚 4：LED屏幕上的第二排LED灯共享的GPIO；当LED屏幕关闭时，它可以用于ADC和数字I/O。
• 引脚 5：按钮A共享的GPIO。这可以让你触发或检测到按钮“A”被外力按下。 这个引脚有一个上拉电阻，这就意味着它的默认电压是3V。 如果要用一个外接按钮代替BBC micro:bit上的按钮A，把外接按钮的一端接到引脚5，另一端接到GND。 当按钮被按下，引脚5的电压被下拉至0，从而生成一个按钮被按下的事件。
• 引脚 6：LED屏幕上的第9排共享的GPIO。当LED屏幕被关闭时，它可以用作数字I/O口。
• 引脚 7：LED屏幕上的第8排共享的GPIO。当LED屏幕被关闭时，它可以用作数字I/O口。
• 引脚 8：发送和感知数字信号的GPIO口。
• 引脚 9：LED屏幕上的第7排共享的GPIO。当LED屏幕被关闭时，它可以用作数字I/O口。
• 引脚 10：LED屏幕上的第3排LED灯共享的GPIO；当LED屏幕关闭时，它可以用于ADC和数字I/O。
• 引脚 11：按钮B共享的GPIO。这可以让你触发或检测到按钮“B”被外力按下。
• 引脚 12：发送和感知数字信号的GPIO口。
• 引脚 13 ：通常用于3线串行外围接口（SPI）总线的串行时钟（SCK）信号的 GPIO。
• 引脚 14 ：通常用于 SPI 总线的 "主机输入，从机输出（MISO）" 信号的GPIO。
• 引脚 15 ：通常用于 SPI 总线的 "主机输入，从机输出（MISO）" 信号的GPIO。
• 引脚 16：专用GPIO口（通常也用于SPI芯片选择）。
• 引脚 17 和 18：这两个引脚连接3V的电源，例如：大型的3V电池板。
• 引脚 19 和 20：引出I2C总线通信协议的时钟信号（SCL）和数据线（SDA）。 I2C可以使同一总线连接多个设备，并且从CPU上发送或读取信息。 Micro:bit内置的加速度计和指南针连接到了I2C。
• 引脚 21 和 22: 这两个引脚除了连接了GND之外，并没有什么作用。
