数字接口Digital

• 数字接口的参数及返回值只有计算机值 0 和 1 ，1 代表高电平（3.3v），0 代表低电平（0v）。

• 在micro:bit主板上大多数为数字接口。

模拟接口Analog

• 模拟接口可以在0-3.3v之间选择一个电压，参数及返回值为0(0v)-1023(3.3v).

• micro:bit板载的P0、P1、P2、P3、P4、P10为模拟口，其他均为数字接口。

PWM脉冲宽度调制

• Micro:bit引脚只能设置为3.3V输出，或者将其下拉至0V。如果想要设置一个1.65v的输出，可以通过非常快速地接通和断开该电压来控制，控制它的开启时间和关闭时间，调节电压值，这种技术称为脉冲宽度调制（PWM），这就是write_analog方法。

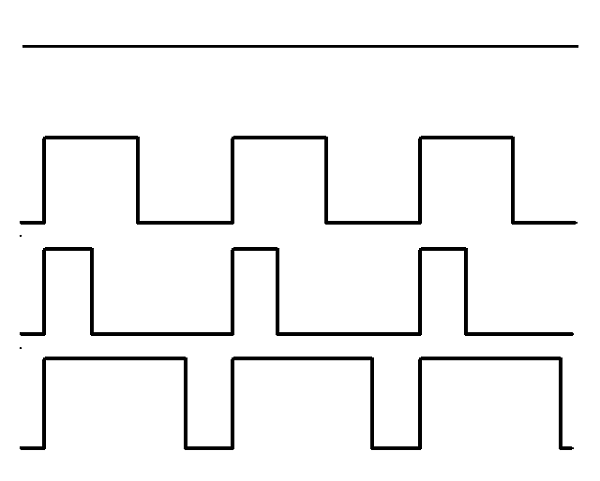

可以在上面看到四种不同PWM信号的图表。它们都具有相同的周期（因此具有频率），但它们具有不同的占空比。

第一个产生的信号是3V。

第二个产生的信号是write_analog(511)，它恰好具有50％的占空比，在一半的时间内为3.3v，而在一半的时间内为0v。结果是该信号的输出1.65V而不是3.3V。

第三个信号具有25％的占空比，生成信号用write_analog(255)。同上所述，该引脚上输出0.825V。

第四个信号具有75％的占空比，生成信号用write_analog(767)。它的能量是第三个信号的三倍，相当于输出2.475V。

I/O口相关API

提示：Micro:bit仅在P0、P1、P2上安装了上拉电阻，以便触摸感应起作用。
