Raspberry Pi Pico参考资料和引脚说明图
Pico是一块大小和Arduino Nano差不多的板子。即可以单独使用，也可以作为SMD元件，直接焊接到印刷电路板上。
Pico是一块小小的板子，大小和Arduino Nano差不多。和所有树莓派一样，包装非常简陋，只是一个塑料包装内的Pico。裸板不带针脚，需要自己焊。这是一块做工精良的电路板，也可以作为SMD元件，直接焊接到印刷电路板上。
板上最主要的功能是一端的microUSB连接器。它既用于通信，也用于给Pico供电。在microUSB连接器旁边安装了一个板载LED，它内部连接到GPIO针脚25，值得注意的是，这是整个Pico板上唯一的LED。
开机按钮安装在离LED稍低一点的地方，它可以让你改变Pico的启动模式，这样你就可以在上面加载MicroPython，进行拖拽式编程。
技术规格
概要
- 处理器 RP2040 双核 Cortex-M0+微控制器
- 主频 48 MHz（可超频至133 MHz）
- 内存 2MB QSPI Flash, 264KB SRAM
I/O引脚
- 26个多功能I/O
- 3个12位ADC
- 16个可控PMW（2路）
- 8个可编程I/O（PIO）状态机
通信接口
- 2个UART接口
- 2个I2C接口
- 2个SPI接口
- 1个MicroUSB接口
电源
- GPIO电平 3.3V
- 供电方式 USB 5V / VSYS 1.8-5.5V
调试接口
- 1个SWD接口
尺寸
- 51mm x 21mm

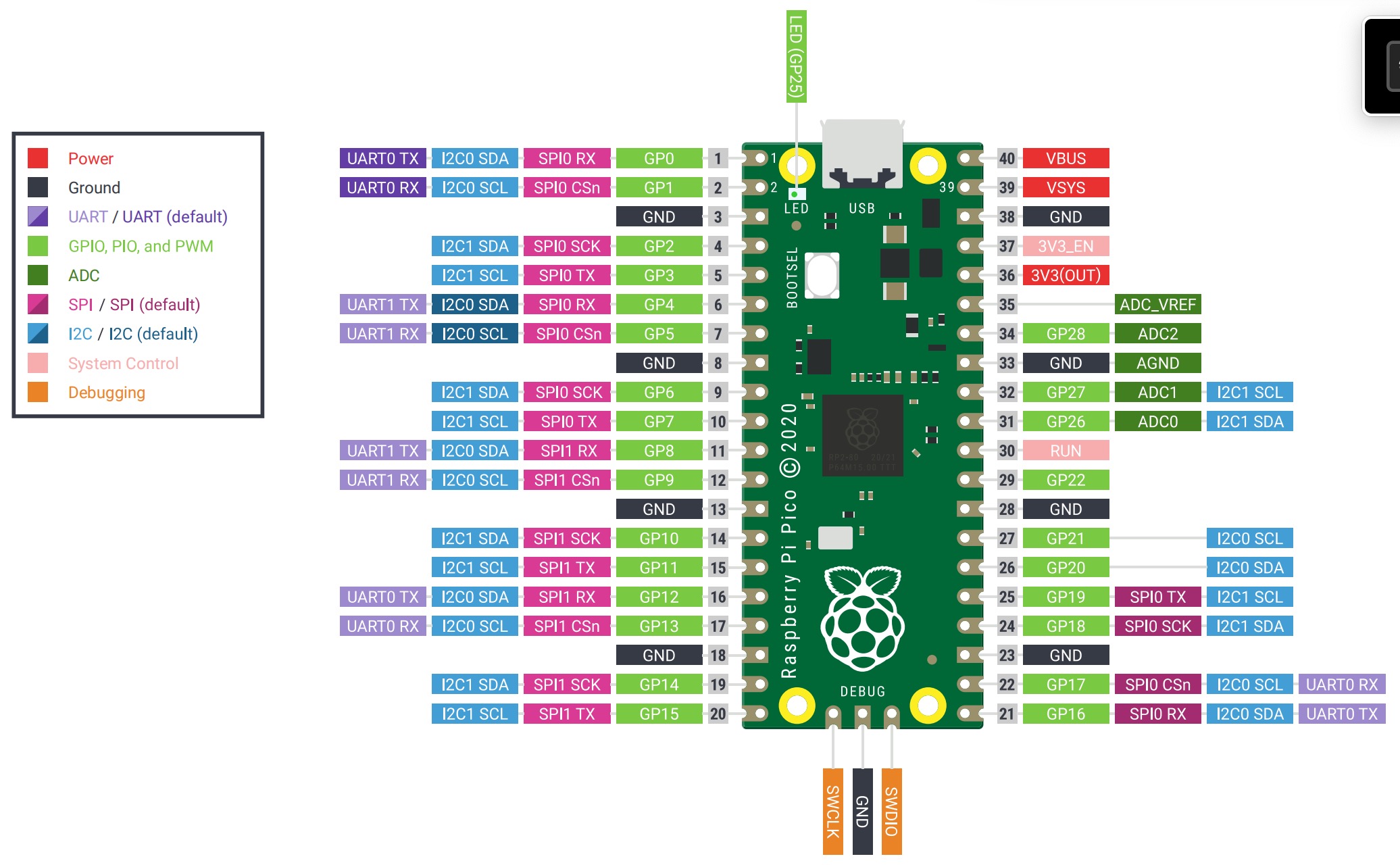

引脚图
电源引脚
Pico是一个3.3V的逻辑器件，但由于内置了电压转换器和稳压器，它可以用一系列电源供电。所有与电源相关的引脚都被安排在了一起，靠近microUSB连接器。
GPIO 引脚
树莓派 Pico板上有26个裸露的GPIO连接。它们的排列顺序很好，在GPIO22和GPIO26之间有一个 “空隙”（这些“缺失“的引脚在内部使用）。这些引脚都有多种功能，你可以为PWM配置多达16个引脚。有两个I2C总线，两个UART和两个SPI总线，这些可以配置使用多种GPIO引脚。
模拟引脚
Pico有三个模数转换器，还有一个内部用于板载温度传感器的转换器。ADC的分辨率为12位。你也可以在ADC_VREF引脚上提供一个外部精密电压参考。其中一个接地点，即33脚上的ADC_GND被用作该参考点的接地点。
接地引脚
板子上有好几个地线，8个地线加上3针Debug连接器上的一个附加地线。这些引脚很容易发现，它们是均匀的，而且是方形的，而不是像其他连接的圆形。其中一个位于33号针脚的地线也被指定为模拟地线。
