树莓派 Pico 上的模拟-数字转换器只能以一种方式工作，它将模拟信号转换为微控制器可以理解的数字信号。如果你想走另一种方式，并让你的数字微控制器创建一个模拟输出，你通常需要一个数字到模拟转换器（DAC），但有一种方法来「伪造」模拟信号，使用所谓的脉宽调制或 PWM。
微控制器的数字输出只能是 0 或 1。打开和关闭数字输出被称为脉冲，通过改变引脚打开和关闭的频率，你可以改变或调制这些脉冲的宽度，因此称为「脉宽调制」。

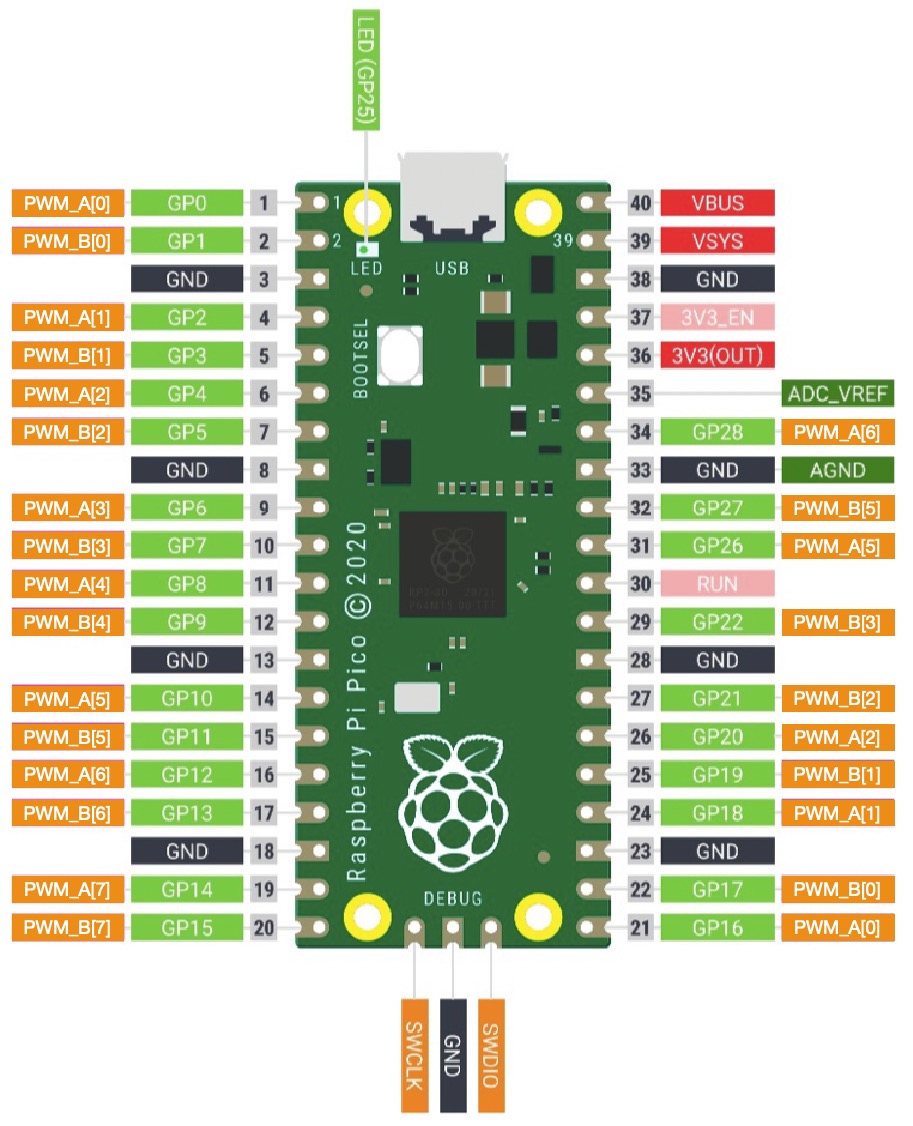

Pico 上的每个 GPIO 引脚都能够进行脉宽调制，但是微控制器的脉宽调制块是由八个切片组成的，每个切片有两个输出。如图所示，你会看到每个 Pin 都有一个字母和一个数字。数字表示 PWM 引脚的编号，而字母表示使用的哪一个 PWM 片来输出。

如果你在引脚 GP0 上使用 PWM_A[0]，在引脚 GP1 上使用 PWM_B[0]，一切都正常。如果你在引脚 GP2 上添加 PWM_A[1]，依然正常运行。但是如果你尝试在引脚 GP0 和引脚 GP16 上使用 PWM 通道，你会遇到问题，因为它们都连接到 PWM_A[0]。

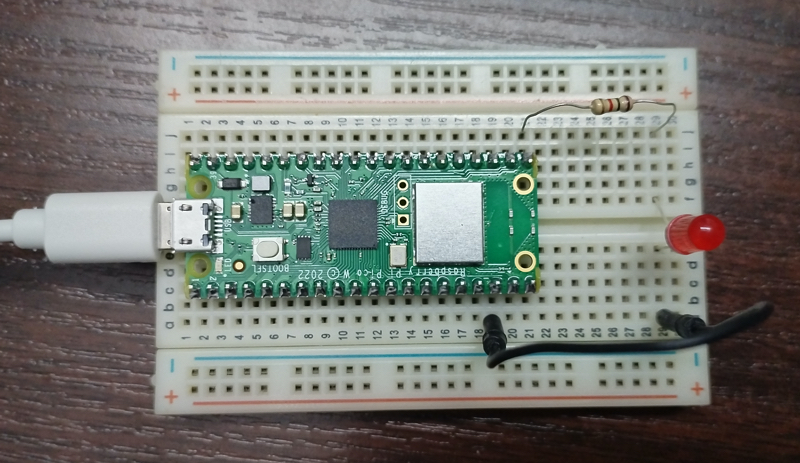

下面按照图示搭建电路，LED 和 330Ω 限流电阻，LED 正极通过 330Ω 电阻连接 Pico 的 GP16。LED 负极连接到 Pico 的 GND 引脚。

在 Thonny 中输入以下代码：

from machine import Pin, PWM
import utime

#将GPIO16设引脚置为PWM
led = PWM(Pin(16))
#设置频率
led.freq(1000)
led_val = 0
#步进值
led_step = 5

while True:
    #按步进值调整
    led_val += led_step
    if led_val >= 100:
        #到达最大值，设置步进为负值，逐步减小
        led_val = 100
        led_step = -5
    elif led_val <= 0:
        #到达最小值，设置步进为正值，逐步增加
        led_val = 0
        led_step = 5
    #设置PWM的值
    led.duty_u16(int(led_val * 500))
    utime.sleep_ms(50)

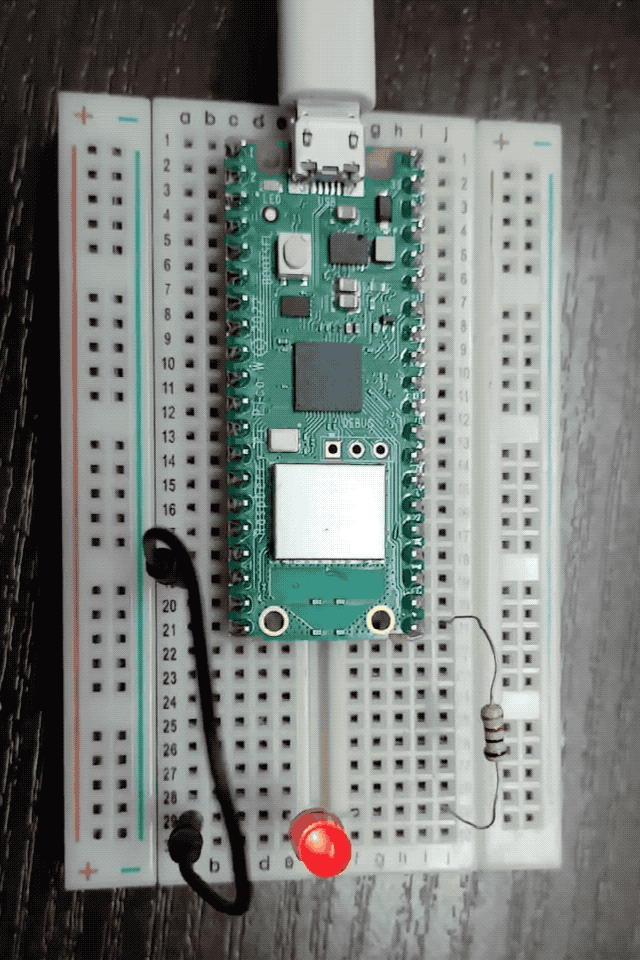

执行效果如下：
