一、示例程序

1.引脚连接

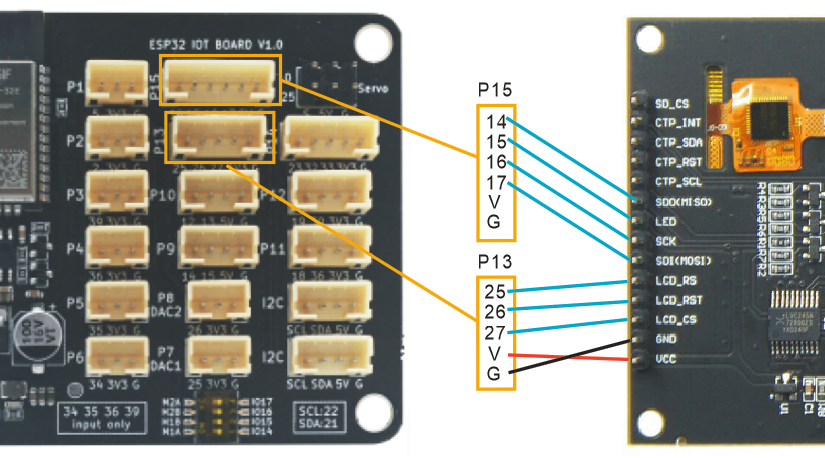

本示例使用ESP32开发板来进行测试，显示屏要接7根信号线，故使用1个PH2.0五口插座1个PH2.0六口插座，接线如下图

记下显示屏引脚对应的编号，在后面程序里需要进行对应配置。

2.基础测试程序

下载产品资料包解压
1）找到1-Demo\Demo_ESP32\Demo_MSP3525_MSP3526_ESP32-WROOM-32E_HSPI\Example_01_Simple_test\Simple_test目录；

2）用Arduino IDE打开Simple_test.ino；

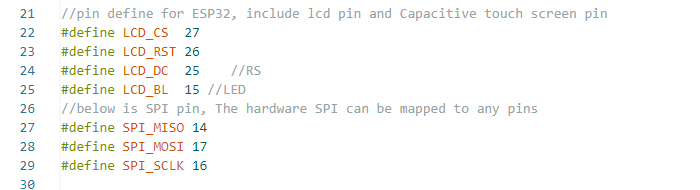

3）修改spi_dev.h中的引脚配置信息，如下图：

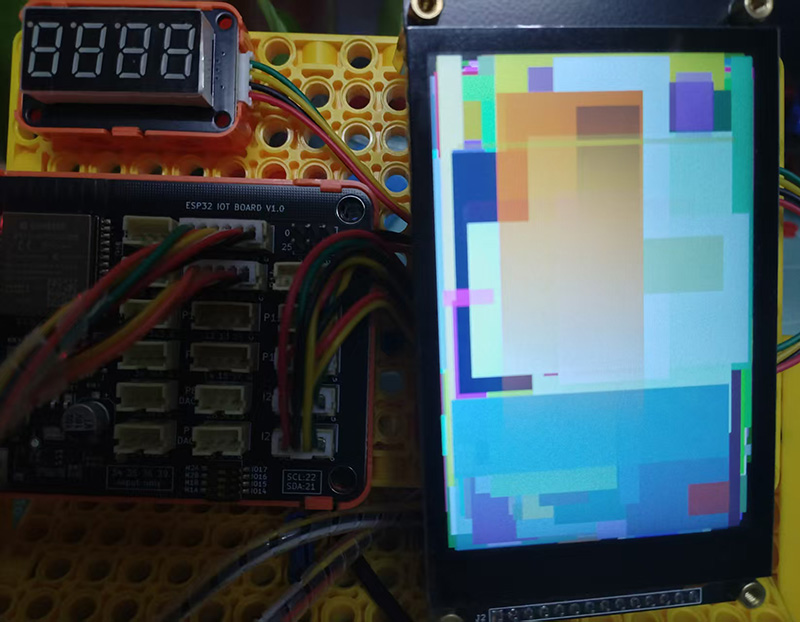

4）将开发板接到电脑的USB端口，然后编译上传到开发板，运行效果如下图

3.使用TFT_eSPI库测试程序

TFT_eSPI一个通过SPI方式驱动LCD屏幕的Arduino三方库，支持众多的驱动芯片如ILI9341,ST7789等，对于Arduino开发下的屏幕开发提供了统一的开发SDK，即方便了开发，也利于不同驱动芯片间的移植。

1）使用库管理界面安装TFT_eSPI库，如下图

安装最新版本即可。

2）修改配置文件User_Setup.h中的相关信息，文件位置如下图

要修改的地方有以下几处

a.设置驱动芯片

   取消 #define ST7796_DRIVER 这一行的注释；

b.设置屏幕像素（这里用竖屏显示）

   修改 #define TFT_WIDTH 320

   修改 #define TFT_HEIGHT 480

c.设置相关引脚

3）打开TFT_eSPI库自带的示例程序TFT_Print_Test.ino

4）将开发板接到电脑的USB端口，然后编译上传到开发板，运行效果如下图

TFT_eSPI库自带了许多示例程序，各位看官可以逐一测试。

4.使用Arduino GFX库的测试程序

Arduino_GFX 是一个 Arduino 图形库，支持各种数据总线接口的众多显示驱动芯片。这个库从Adafruit_GFX、TFT_eSPI和Ucglib等三方库汲取了诸多优点，是一个很优秀图形开发工具库。

1）使用库管理界面安装GFX Library for Arduino库，如下图

2）打开GFX Library自带的示例程序HelloWorld.ino

将上图红框内的代码替换成如下代码：

#define GFX_BL 15
#define TFT_BL 15

// 通信方式
Arduino_DataBus *bus = new Arduino_ESP32SPI(
    /* DC */ 25,
    /* CS */ 27,
    /* SCK */ 16,
    /* MOSI */ 17,
    /* MISO */ 14);

// 芯片驱动程序
Arduino_GFX *gfx = new Arduino_ST7796(bus,
    /* RST */ 26,
    /* ROTATION */ 0,
    /* IPS */ true);

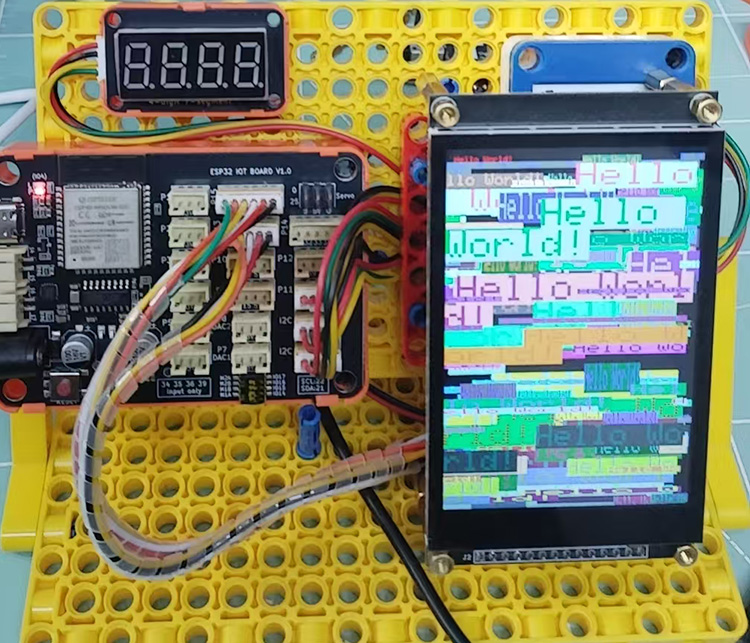

3）将开发板接到电脑的USB端口，然后编译上传到开发板，运行效果如下图

4）显示中文，打开U8g2FontChinese.ino，步骤同上，修改代码也同上，编译时可能会提示“程序占用空间太多”的错误，可做如下修改

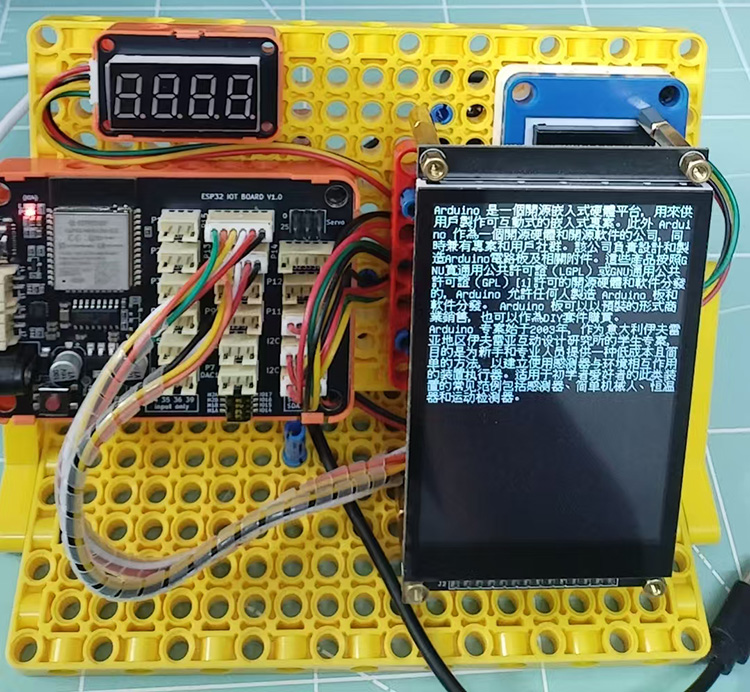

运行效果图如下
