应用中用按钮来控制机器人前后移动、左右转动和停止，如果机器人遇到障碍物，它还会自动停止。应用中使用具有蓝牙功能的手机与机器人通信。

LEGO MINDSTORMS机器人不只是玩具，更是教具。After-school program 使用机器人来教小学和初中的孩子们掌握解决问题的能力，并引导他们了解工程和计算机编程。NXT机器人也用于FIRST LEGO League 机器人竞赛，这项比赛允许9-14岁的孩子参加。

NXT可编程机器人套件中有一个“NXT智能积木”主单元，它可以控制三个电机及四个输入传感器。你可以用乐高的构造元件、齿轮、车轮、电机和传感器来组装机器人。该套件自带的软件可以对机器人进行编程，但现在我们将用App Inventor来创建Android应用，通过蓝牙连接来控制NXT机器人。

应用中参与协作的机器人具有超声波传感器以及用于移动的车轮，如Shooterbot 机器人。图中所示，这款机器人通常是人们利用LEGO MINDSTORMS NXT 2.0套件建造的第一个机器人。它的左车轮与输出端口C相连，右车轮与输出端口B相连，颜色传感器与输入端口3相连，超声波传感器与输入端口4相连。

学习要点

本章用到了以下组件和概念：

• BluetoothClient组件：用于建立Android设备与NXT机器人之间的蓝牙连接；

• ListPicker组件：为用户提供机器人选择列表，选中后开始建立机器人到Android的连接；

• NxtDrive组件：用于驱动机器人的轮子；

• NxtUltrasonicSensor组件：利用机器人的超声波传感器探测障碍物；

• Notifier组件：显示错误消息。

准备开始

本章的应用需要Android 2.0或以上版本。此外，出于安全原因，蓝牙设备必须首先配对才能彼此连通。在开始构建应用之前，需要按以下步骤使Android设备与NXT机器人配对：

1. 在NXT上单击向右箭头，直到显示“Bluetooth”，然后按下橙色方块；

2. 点击向右的箭头，直到显示“Visibility”，然后按下橙色方块；

3. 如果“Visibility”值已设定为可见，继续步骤4；如果不可见，请单击向左或向右箭头设置其值为可见；

4. 在Android设备上，进入设置→无线与网络；

5. 确保打开蓝牙功能；

6. 点击“蓝牙”；

7. 在“可用设备”中查找名为“NXT”的设备；

8. 如果机器人名字下显示“已配对但未连接”字样，则配对成功！否则，继续执行步骤9；

9. 如果机器人名字下显示“与此设备配对”，则点击它；

10. 在NXT上，要求输入密码，按下橙色方块接受1234为密码；

11. 在Android上，也会要求输入PIN码，输入1234，然后按确定；

12. 现在应该看到“已配对但未连接。”，说明配对成功！

 注意：如果你曾经修改过机器人的名字，则寻找机器人现在的名字，而非“NXT”。

连接到App Inventor网站，创建新项目“NXTRemoteControl”，将设置屏幕的标题为“遥控机器人”，并连接测试手机。

设计组件

在这个应用中，我们需要分别创建可见组件及不可见组件，并分别定义它们的行为。

不可见组件

在创建用户界面之前，先来创建表12-1中的不可见组件，如图12-1所示，用来控制NXT。

表12-1 NXT“机器人遥控”应用中的不可见组件

组件类型	面板中分组	命名	作用
BluetoothClient	Connectivity	BluetoothClient1	建立Android与NXT的连接
NxtDrive	LEGO® MINDSTORMS®	NxtDrive1	驱动机器人的轮子
NxtUltrasonicSensor	LEGO® MINDSTORMS®	NxtUltrasonicSensor1	检测障碍物
Notifier	User Interface	Notifier1	显示错误信息

图 12-1 在组件设计器底部显示的不可见组件

按以下方式设置组件的属性：

1. 设置NxtDrive1及NxtUltrasonicSensor1的BluetoothClient属性为 BluetoothClient1；（说明轮子的驱动与障碍物的侦测都需要依赖蓝牙通信——译者注）

2. 勾选NxtUltrasonicSensor1的BelowRangeEventEnabled属性(近距离侦测障碍物功能可用)；

3. 设置NxtDrive1的DriveMotors属性

• 如果机器人的左轮电机与输出端口C连接，右轮电机与输出端口B连接，则保持默认设置“CB”；

• 如果机器人的配置与上述不同，则将DriveMotors属性设置为两个字母的文本，其中第一个字母是连接左轮电机的输出端口，第二个字母是连接右轮电机的输出端口。

4. 设置NxtUltrasonicSensor1的SensorPort属性

• 如果机器人的超声波传感器与输入端口4连接，则保持默认值“4”；

• 如果机器人的配置与上述不同，则将SensorPort设置为与超声波传感器连接的输入端口。

可视组件

现在创建用户界面组件，如图12-2所示。

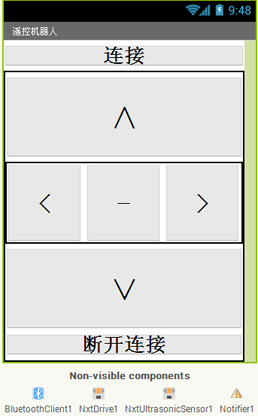

图 12-2 组件设计器中的应用

建立蓝牙连接时，Android设备需要访问NXT机器人具有唯一性的蓝牙地址，但蓝牙地址由8个用冒号分隔的2位数的十六进制数（二进制数的另一种表示方式）组成，输入起来异常麻烦，而且每次运行应用都要在手机上输入该地址。为了减少麻烦，使用ListPicker来显示已经与手机配对的机器人列表（列表项的值为机器人的名称及蓝牙地址），并从中选择一个。

使用按键来驱动机器人的前进、后退、左右转动、停止和断开连接，使用VerticalArrangement来放置除ListPicker以外的所有组件，用HorizontalArrangement来放置左右转向及停车按钮。

按照表12-2中列出的组件来创建图12-2所示的用户界面。

表12-2 NXT机器人控制器应用中的可见组件

组件类型	面板中分组	命名	作用
ListPicker	User Interface	ConnectListPicker	选择要连接的机器人
VerticalArrangement	layout	VerticalArrangement1	布局容器，容纳除ListPicker之外的组件
Button	User Interface	ForwardButton	前进
HorizonalArrangement	layout	HorizonalArrangement1	布局容器，容纳左转、右转、停止按钮
Button	User Interface	LeftButton	左转
Button	User Interface	StopButton	停止
Button	User Interface	RightButton	右转
Button	User Interface	BackwardButton	后退
Button	User Interface	DisconnectButton	与NXT断开连接

按照图12-2所示来设置可视组件布局：将LeftButton、StopButton和RightButton放在HorizontalArrangement1中，将ForwardButton、HorizontalArrangement1、BackwardButton和DisconnectButton放在VerticalArrangement1中。
按下列方式设置组件属性：

1. 取消勾选Screen1的Scrollable属性（滚屏功能）；

2. 设置ConnectListPicker和DisconnectButton的宽度为“Fill parent”；

3. 设置VerticalArrangement1、ForwardButton、HorizontalArrangement1、LeftButton、StopButton、RightButton及BackwardButton的Width与Height为“Fill parent”；

4. 设置ConnectListPicker的Text属性为“连接”；

5. 设置ForwardButton的Text属性为“∧”；

6. 设置LeftButton的Text属性为“<”；

7. 设置StopButton的Text属性为“—”；

8. 设置RightButton的Text属性为“>”；

9. 设置BackwardButton的Text属性为“∨”；

10. 设置DisconnectButton的Text属性为“断开连接”；

11. 设置ConnectListPicker和DisconnectButton的FontSize属性为30；

12. 设置ForwardButton、LeftButton、StopButton、RightButton及BackwardButton的FontSize属性为40。

在这类应用中，当手机与NXT建立蓝牙连接之前，应该隐藏用户的操作界面，为此取消勾选VerticalArrangement1的Visible属性。不要担心，当NXT连通后，将重新显示用户界面。

为组件添加行为

本节将编程来设置应用的行为，包括：

• 用户从列表中选择机器人，并与之建立连接；

• 断开机器人与应用的连接；

• 使用控制按钮来操控机器人；

• 在机器人侦测到障碍物时，让它停下来。

连接到NXT机器人

添加第一个行为：连接到NXT。点击 ConnectListPicker将显示已配对的机器人列表，选中一个，将在应用与机器人之间建立蓝牙连接。

显示机器人列表

使用ConnectListPicker组件来显示机器人列表。ListPicker的外表像按钮，被点击后则显示列表项，并允许进行单选。

使用BluetoothClient1.AddressesAndNames块来提供列表，列表项是已经与Android设备配对的蓝牙设备的名称及地址。由于NXT已经将轮驱动及超声波组件的BluetoothClient属性设定为BluetoothClient1，因此AddressesAndNames属性列表中的设备会自动限定为这类机器人，其他类型的蓝牙设备（如耳机）将不会出现在列表中。表12-3列出了所需要的块。

表12-3 在应用中添加ListPicker列表所需要的块

块的类型	所在抽屉	作用
ConnectListPicker.BeforePicking	ConnectListPicker	当ConnectListPicker被点击时，触发该事件
set ConnectListPicker.Elements to	ConnectListPicker	为ConnectListPicker设置可供选择的列表项

块的作用

点击ConnectListPicker将触发ConnectListPicker.BeforePicking事件，并显示可选项列表。将ConnectListPicker.Elements属性设置为 BluetoothClient1.AddressesAndNames块，来设定可选项；ConnectListPicker将显示已经与Android设备配对的机器人列表。

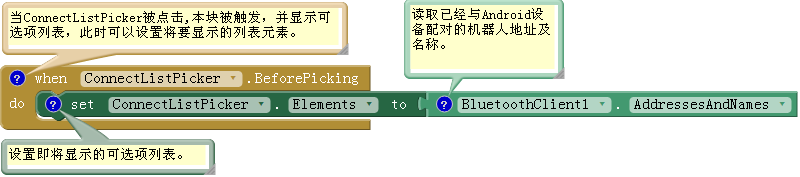

图 12-3 显示机器人列表

 测试：在手机上点击“连接”，看看会发生什么，你会看到所有已经与手机配对的机器人列表。

如果只见黑屏，说明手机尚未与任何机器人配对；如果见到其他蓝牙设备，如蓝牙耳机，说明 NxtDrive1与 NxtUltrasonicSensor1的BluetoothClient属性设置有误。

建立蓝牙连接

从列表中选择一个机器人，应用将通过蓝牙与机器人连接。如果连接成功，用户界面将发生变化：隐藏ConnectListPicker，并显示用户界面的其余部分。如果机器人开关没有打开，则连接失败，会弹出错误信息。

使用call BluetoothClient1.Connect块与机器人进行连接。ConnectListPicker.Selection属性提供了选中机器人的地址和名称信息。

使用ifelse块来测试连接是否成功。ifelse块需要连接三个不同的块：“if”、“then”及“else”。“if”与BluetoothClient1.Connect块连接，“then”区域放置连接成功时要执行的块；“else”区域放置连接失败时要执行的块。

如果连接成功，使用Visible属性来隐藏 ConnectListPicker并显示VerticalArrangement1（其中放置了除ConnectListPicker之外的所有组件）。如果连接失败，则使用Notifier1.ShowAlert块来显示错误信息。表12-4列出了设置上述行为所需的块。

表12-4与机器人建立蓝牙连接所需的块

块的类型	所在抽屉	作用
ConnectListPicker.AfterPicking	ConnectListPicker	当从ConnectListPicker选中一个机器人时触发
ifelse	Control	检验蓝牙连接是否成功
call BluetoothClient1.Connect	BluetoothClient1	连接到机器人
ConnectListPicker.Selection	ConnectListPicker	选中的机器人的地址及名称
set ConnectListPicker.Visible to	ConnectListPicker	隐藏ConnectListPicker按钮
false	Logic	插入set ConnectListPicker.Visible to块
set VerticalArrangement1.Visible to	VerticalArrangement1	显示“连接”按钮之外的所有组件
true	Logic	插入set VerticalArrangement1.Visible to块
Notifier1.ShowAlert	Notifier1	用来弹出错误信息
“无法建立蓝牙连接。”	Text	错误信息。

块的作用

选中机器人后将触发ConnectListPicker.AfterPicking事件，见图12-4，BluetoothClient1.Connect块用于建立与机器人之间的蓝牙连接。如果连接成功，执行“then”块：隐藏ConnectListPicker按钮并显示VerticalArrangement1内的所有组件，即，设置ConnectListPicker.Visible属性为false，设置VerticalArrangement1.Visible属性为true。如果连接失败，执行“else”块：用Notifier1.ShowAlert块弹出错误信息。

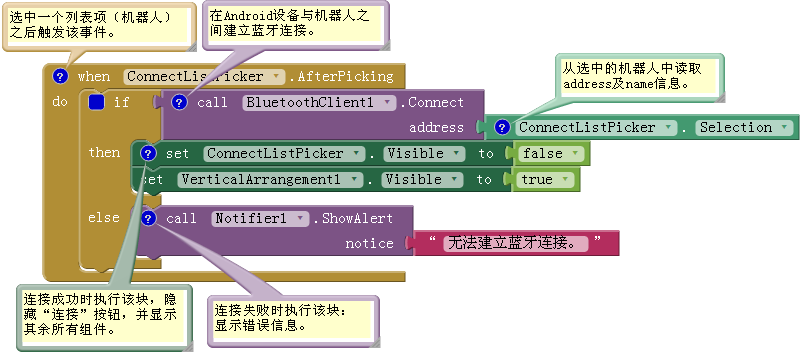

图 12-4 建立蓝牙连接

与NXT断开连接

让Android设备与NXT机器人连接着实让人兴奋，不过“断开连接”是我们下面要添加的行为，这样便于对连接与断开进行连续测试。

当点击DisconnectButton时，应用将关闭蓝牙连接，用户界面将发生变化：ConnectListPicker按钮将重新出现，而用户界面上的其余组件将被隐藏。

表12-5列出了构建BluetoothClient1.Disconnect（断开蓝牙连接）所需的块。设置Visible属性来显示 ConnectListPicker按钮并隐藏VerticalArrangement1中包含的所有组件。

表12-5 与机器人断开连接所需的块

块的类型	所在抽屉	作用
DisconnectButton.Click	DisconnectButton	当点击DisconnectButton时触发该事件
BluetoothClient1.Disconnect	BluetoothClient1	断开与机器人的蓝牙连接
set ConnectListPicker.Visible to	ConnectListPicker	显示ConnectListPicker（“连接”按钮）
true	Logic	插入set ConnectListPicker.Visible to块
set VerticalArrangement1.Visible to	VerticalArrangement1	隐藏用户界面上的其余组件
false	Logic	插入set VerticalArrangement1.Visible to块

块的作用

点击DisconnectButton将触发DisconnectButton.Clicked事件，如图12-5所示，断开蓝牙连接要用BluetoothClient1.Disconnect块，之后设置ConnectListPicker.Visible属性为true来显示 ConnectListPicker，设置VerticalArrangement1.Visible属性为false来隐藏VerticalArrangement1。

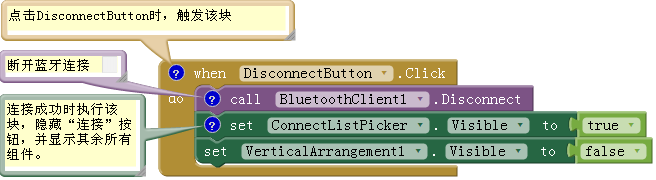

图 12-5 与机器人断开连接

 测试：请确保机器人已经打开，点击手机上的“连接”按钮，并选择要连接的机器人。建立蓝牙连接需要一点时间。一旦连接成功，用户界面将显示机器人的控制按钮，以及“断开连接”按钮。

单击“断开连接”按钮：控制机器人的按钮会消失，“连接”按钮则重新出现。

操控机器人

下面是真正有趣的部分：添加前进、后退、左右转动及停止行为。不要忘记“停止”，否则你手中的机器人会失去控制！

NxtDrive组件提供了五个块，用来驱动机器人的电机：

• MoveForwardIndefinitely块：驱动两个电机前进；

• MoveBackwardIndefinitely块：驱动两个电机后退；

• TurnCounterClockwiseIndefinitely块：驱动机器人左转：让右侧电机向前而左侧电机后退；

• TurnClockwiseIndefinitely块：驱动机器人右转：让左侧电机向前而右侧电机后退；

• Stop将停止电机。

每个移动及转向块都有一个Power参数，需要与数字块配合使用，来设定机器人电机的输出功率，取值范围可以从 0到100。但如果设置的功率太小，电机会发出吱吱声而不运转。在本例中建议使用90（百分比）。表12-6中列出了所需的块。

表12-6 用于控制机器人的块

块的类型	所在抽屉	作用
ForwardButton.Click	ForwardButton	点击ForwardButton时触发
NxtDrive1.MoveForwardIndefinitely	NxtDrive1	驱动机器人前进
数字90	Math	功率值
BackwardButton.Click	BackwardButton	点击BackwardButton时触发
NxtDrive1.MoveBackwardIndefinitely	NxtDrive1	驱动机器人后退
数字90	Math	功率值
LeftButton.Click	LeftButton	点击LeftButton时触发
NxtDrive1.TurnCounterClockwiseIndefinitely	NxtDrive1	驱动机器人逆时针转动
数字90	Math	功率值
RightButton.Click	RightButton	点击RightButton时触发
NxtDrive1.TurnClockwiseIndefinitely	NxtDrive1	驱动机器人顺时针转动
数字90	Math	功率值
StopButton.Click	StopButton	点击StopButton时触发
NxtDrive1.Stop	NxtDrive1	让机器人停止

块的作用

如图12-6所示，点击ForwardButton按钮时触发ForwardButton.Clicked事件，此时调用NxtDrive1.MoveForwardIndefinitely块，让机器人以90％的功率前进，其余按钮的事件处理程序与此类似，并以相同的功率驱动机器人后退及左右转动。点击StopButton时触发StopButton.Clicked事件，调用NxtDrive1.Stop块让机器人停止运动。

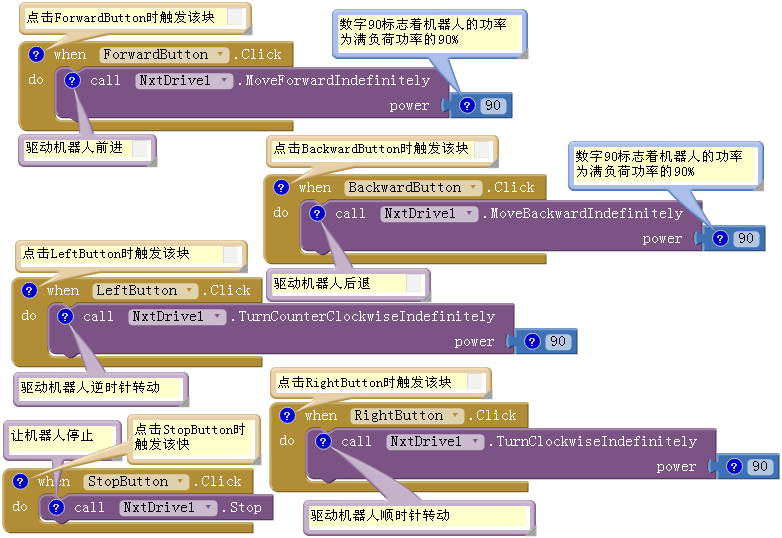

图 12-6 操控机器人

 测试：按照此前的“测试”说明，先连接NXT机器人。不要将机器人放在桌子上，以免跌落，然后测试以下行为：

1. 点击前进按钮，机器人应该向前移动；

2. 点击后退按钮，机器人应该向后移动；

3. 点击左转按钮，机器人应逆时针转动；

4. 点击右转按钮，机器人应顺时针转动；

5. 点击停止按钮，机器人应停止。

如果机器人不动并发出吱吱声，可能需要加大电机的功率，可以用最大功率100。

用超声波传感器探测障碍物

使用超声波传感器的机器人可以侦测到30厘米范围内的障碍物，遇到障碍物时机器人会像罪犯一样停下来，如图12-7所示。

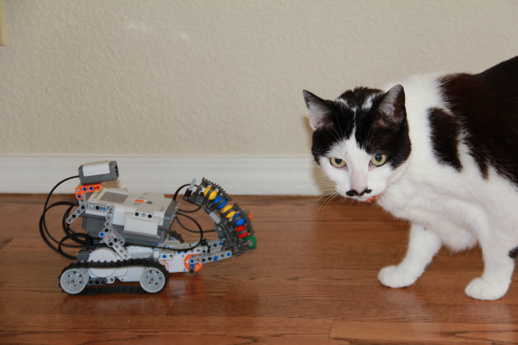

图 12-7 为NXT机器人设置障碍

NxtUltrasonicSensor组件用于侦测障碍物，两个属性BottomOfRange和TopOfRange用来定义侦测范围（以厘米为单位）。默认设定BottomOfRange为30厘米，TopOfRange为90厘米。

NxtUltrasonicSensor组件具有三个事件BelowRange、WithinRange及boveRange，当侦测到障碍物在BottomOfRange（下限）距离以内时，会触发BelowRange事件；当障碍物的距离在BottomOfRange与TopOfRange （上下限）之间时，会触发WithinRange事件；当障碍物的距离超过TopOfRange（上限）时，将触发AboveRange事件。

这里使用NxtUltrasonicSensor1.BelowRange事件块，用来侦测30厘米以内的障碍物，如果你想尝试侦测不同距离的障碍物，可以调整BottomOfRange属性。当BelowRange时间发生时，使用NxtDrive1.Stop块让机器人停下来。表12-7中列出了所需的块

表12-7 使用NxtUltrasonicSensor需要的块

块的类型	所在抽屉	作用
NxtUltrasonicSensor1.BelowRange	NxtUltrasonicSensor1	超声波传感器在30厘米内遇到障碍物时触发
NxtDrive1.Stop	NxtDrive1	让机器人停下来

块的功能

当机器人的超声波传感器侦测到30厘米以内的障碍物时，NxtUltrasonicSensor1.BelowRange事件被触发，如图12-8所示，此时NxtDrive1.Stop块让机器人停下来。

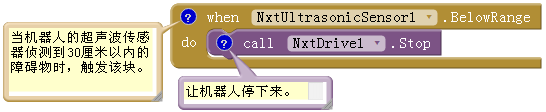

图 12-8 侦测障碍物

 测试：按照此前的“测试”说明，先连接NXT机器人。引导机器人朝着障碍物（如猫）的方向前进，机器人将在距离猫30厘米时停下来。如果机器人没停下来，可能是猫已经远离了机器人，它们之间的距离一直大于30厘米。可以换一个静止的障碍物来进行测试。

改进

应用运行起来，想必你已经花了大量时间来操控这个机器人，不过还是想继续其他的尝试：

• 调节驱动电机的输出功率：

  • 可以修改插入到前进(MoveForwardIndefinitely)、后退(MoveBackwardIndefinitely)、左转(TurnCounterclockwiseIndefinitely)及右转(TurnClockwiseIndefinitely) 块中的数字块的值。

• 当侦测到障碍物时，使用NxtColorSensor让红灯闪烁：

  • 可以使用NxtColorSensor组件及其GenerateColor属性；

  • 需要将DetectColor属性设置为false（或在组件设计器取消勾选该属性），因为颜色传感器无法同时检测和产生颜色。

• 使用Android的方向传感器OrientationSensor来控制机器人。

• 使用乐高的构造元件建立手机与机器人之间的物理连接，创建应用实现机器人的自主性。

小结

以下是本章涵盖的内容：

• ListPicker组件：让用户可以从已配对的机器人列表中进行选择；

• BluetoothClient组件：使Android设备与机器人建立连接；

• Notifier组件：用来显示错误消息；

• Visible属性：用于隐藏或显示用户界面中的组件；

• NxtDrive组件：可以控制机器人的移动、转向及停止；

• NxtUltrasonicSensor组件：用于侦测障碍物。
