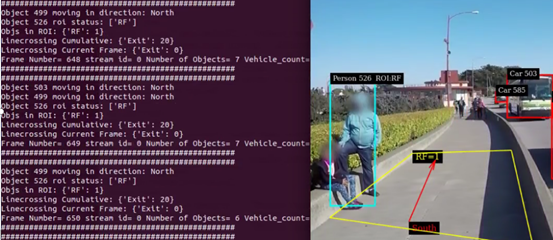

上一章特别介绍  DeepStream 的 nvdsanalytics 视频分析插件 ，能对视频中特定的多边形封闭区域或是某条界线，在“某时间”的动态分析与“某时段”的累积统计数据，甚至包括行进方向的物件统计等等，下图就是 nvdsanalytics 插件范例的执行结果，图左显示了非常多的动态信息，十分强大。



既然 nvdsanalytics 插件已经帮我们将视频内容转化成字符信息，接下去的重点就是将这些信息上传到一个数据汇总的服务器，这样就能完成一个 IoT 应用的完整循环。为了实现这样的目的，DeepStream 从 3.0 就提供  nvmsgconv  与  nvmsgbroker  这两个插件，分工合作来完成这项信息传递的任务。
本文的范例是 deepstream-python-apps 下面的  deepstream-test4 ，里面的插件流与前面的几个范例的流程大致相同，因此这里不花时间在插件流部分多做说明，除了最后面的“ tee ”插件对信息做分流的处理，其余部分都是前面范例中已经详细讲解过的内容。简单整理一下本范例的插件流顺序给大家参考一下，如下所示：

filesrc -> h264parse -> nvv4l2decoder -> nvstreammux -> nvinfer -> nvvideoconvert -> nvdsosd -> nvmsgconv -> nvmsgbroker -> tee -> queue -> nveglglessink

tee  这个 Gstreamer 开源插件将信息交给  nvmsgconv / nvmsgbroker  这两个插件去处理与传递，另一个分流则让数据能在本机上的显示器上输出视频画面。

本范例最重要的任务，在于让大家进一步了解并熟悉  nvmsgconv 与 nvmsgbroker 的内容与用法 ，并没有执行 nvdsanalytics 的视频分析功能，所有重点都聚焦在“信息传送”的插件本身，与前后台设备的部分。

现在就开始实验的内容部分。

• nvmsgconv 插件

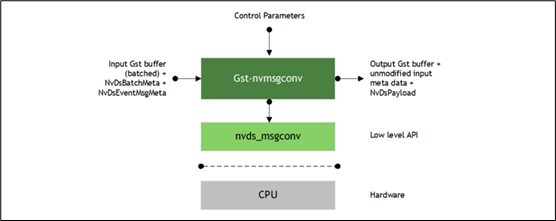

这个插件的功能就是将前面检测到并存放在缓冲区的信息抽取出来，这是透过插件输入端的 Gst buffer、NvDsBatchMeta 与 NvDsEventMsgMeta 带进来（如下图），定义一个用户元数据（user_event_meta，在代码第 301 行），将 base_meta.meta_type 设为 NVDS_EVENT_MSG_META 数据类型，生成的有效负载（NvDsPayload）再以 NVDS_PAYLOAD_META 类型据附加回输入缓冲区，然后再用 pyds.user_copyfunc 将数据复制过来就可以。



在 DeepStream 5.1 里的 nvmsgconv 插件有两种工作模式：

• 完整模式：这是系统默认的工作方式，会以 JSON 格式生成有效负载，对象检测、分析模块、事件、位置和传感器，提供所有与有效负载相关的单个对象的信息。
• 最小变化量模式：只记录前后之间的最小变化量，这使得传输到 nvmsgbroker 插件的信息量最小化，每个有效载荷可以具有帧中多个对象的信息。


• nvmsgbroker 插件

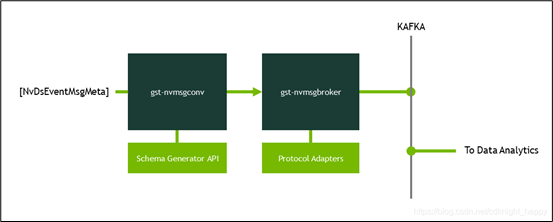

这个插件的任务，就是将  nvmsgconv  传送过来的有效负载数据，透过所支持的转接器（adapter）协议上传到指定的接收器去。目前 DeepStream 5.1 支持 Kafka、AMQP 与 AzureIoT 三种转接协议。



本范例使用 Kafka 这个协议来做示范，至于另外两种协议，在范例目录下也提供参考的配置文件，可以之间进行修改就行。

• 执行范例：请在 DeepStream 5.1 版本中运行


整个 deepstream-test4.py 代码结构与 deepstream-test1.py 差不多，所以代码内容就不花时间讲解，如果有不了解的请参考前面文章的内容。

这个范例有个比较特别的部分，就是需要有“信息产生设备”与“信息接收设备”两部分，当然这两个设备也可以使用同一台来扮演。

为了便于操作，接下来的演示我们将二者都放在同一台 Jetson Nano 2GB 上执行，但逻辑上将它视为两个设备：

• 信息接收设备：执行 ZooKeeper、KafkaServer、建立 test4  话题


• 下载 Kafka 安装包并解压缩：


# 在信息接受设备上，这里用Jetson Nano 2GB
wget -c https://mirror-hk.koddos.net/apache/kafka/2.8.0/kafka-2.8.0-src.tgz  tar -xzf kafka-2.8.0-src.tgz  cd kafka-2.8.0-src

• 启动 ZooKeeper 服务器：


由于 Kafka 需要 ZooKeeper 来进行管理，因此在启动 Kafka 服务之前，必须先启动 ZooKeeper 作为后台管理，还好 Kafka 已经提供可执行的脚本与配置，就不需要额外再下载与编译 ZooKeeper。

在启动 ZooKeeper 之前，还得先为其建立相关的 Java 数据库，因此这里有几个步骤需要执行：

# 开启一个Terminal
# 安装 Java 开发包与 curl 下载工具
sudo apt install -y openjdk-8-jdk curl
# 建立数据库，大约10分钟时间，可能因为 Java 版本而出错，卸掉 > 8 的版本
./gradlew jar -PscalaVersion=2.13.5
# 启动 ZooKeeper 服务器， bin/zookeeper-server-start.sh config/zookeeper.properties

• 启动 Kafka 服务器，并建立一个名为“test4”的话题（topic）：


因为这里使用 Jetson Nano 2GB 作为 Kafka 接收器，因此后面的<IP:端口>设置为“localhost:9092”，下面指令的粗体部分内容，必须与后面发送端的“--conn-str=<IP;PORT;TOPIC>内容一致。

# 开启第二个 Terminal，启动Kafka服务器
bin/kafka-server-start.sh config/server.properties
# 开启第三个 Termianl，创建 test4 话题
bin/kafka-topics.sh --create --topic test4 --bootstrap-server localhost:9092

• 启动 Kafka 的 test4 话题，执行“接收（consumer）”功能：

  这里的 TOPIC、IP、端口也必须与上面指令是一致的。

# 使用第三个终端，启动对话的“接收（consumer）”功能
bin/kafka-console-consumer.sh --topic test4 --from-beginning --bootstrap-server localhost:9092

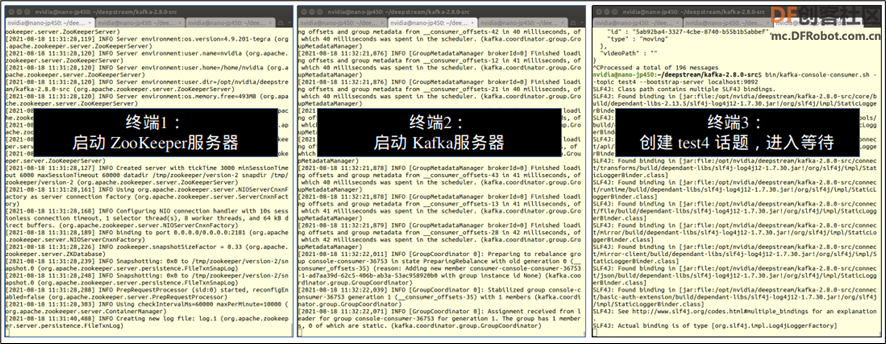

现在 Kafka 接收器的三个服务都已经处于如下图的接收信息状态：



2. 信息发送端：deepstream-test4 范例执行设备

• 安装依赖库：在 deepstream-test4 范例目录下有个 README 文件，请根据您要使用的通信种类（Azure IOT、Kafka、AMQP）安装依赖库。

  这里使用 Kafka 通讯协议，就请在工作机（Jetson Nano 2GB）上执行以下步骤：


# 安装依赖库
sudo apt install -y libglib2.0 libglib2.0-dev libjansson4  libjansson-dev
sudo apt install -y librdkafka1=0.11.3-1build1
# 由于执行过程需要 Gst RTSP 服务器，因此得先安装以下的依赖库
sudo apt install -y libgstrtspserver-1.0-dev

• 执行范例：

  执行 deepstream-test4.py 需要提供以下几个参数：
  -i <H264 视频文件>：指定的视频文件，这里只接受一个输入
  -p <Proto转接器的库>：这里指定到deepstream/lib/libnvds_kafka_proto.so
  --conn-str=<接收器的IP;端口;话题名称>：这里用本机作为接受端，因此IP用“localhost”，端口使用“9092”，话题名称与前面必须对应，使用“test4”，如此这部分的内容为 --conn-str="locolhost;9092;test4"
  -s <0/1>：这里选择使用完整表示或简单表示的选项

  接下来在发送端执行以下指令：


# 到 deepstream-test4 工作目录，由于路径过长，因此分两次处理
cd /opt/nvidia/deepstream/deepstream/sources/deepstream_python_apps/ cd apps/deetstream-test4

# 在本目录下建立视频文件与调用库的链接
ln -s ../../../../samples/streams/sample_720p.h264 test.h264
ln -s ../../../../lib/libnvds_kafka_proto.so libnvds_kafka_proto.so

# 执行代码
python3 deepstream_test_4.py -i test.h264 -p libnvds_kafka_proto.so \
-conn-str="localhost;9092;test4" -s 1

注意这里--conn-str=后面的参数，必须与接收端的设定值一致。最后面的-s 参数是选择使用完整信息模式还算简易信息模式。

如果出现“unable to connect to broker library”错误信息，表示没找到 kafka Server，请检查接收端三个服务的状态。

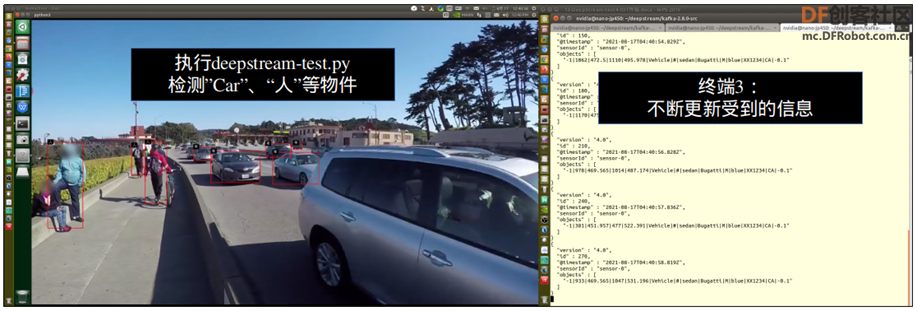

如果一切都调试好，执行后会出现下面状态，左边是用 deepstream-test4.py 执行推理计算，将信息传送到右边的接收器去进行显示：

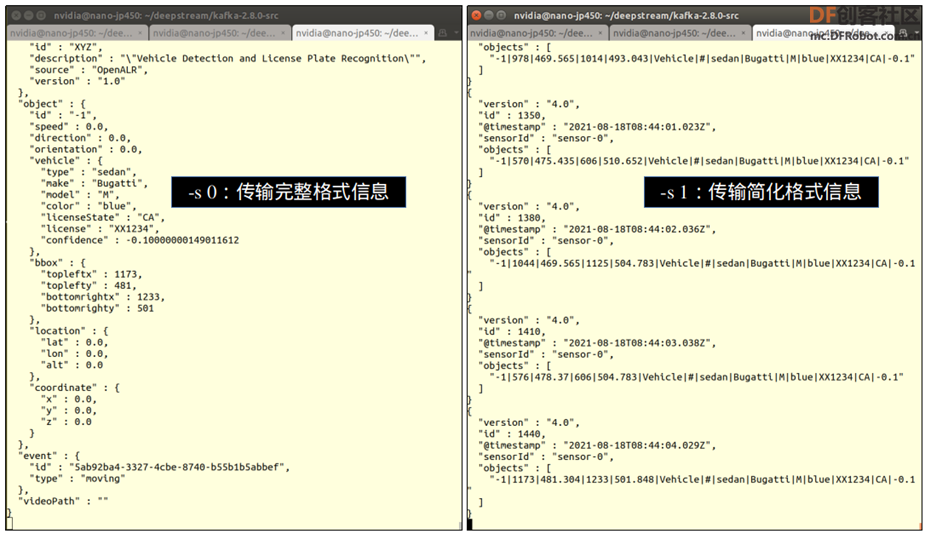

用-s 选择传送不同格式的信息，“0”表示使用完整格式（如下图左），“1”则选择简化格式（如下图右），这样就完成 IoT 信息传送的应用了。



在 deepstream-test4.py 只调用基础的 2 类别物件检测器，我们可以自行尝试将 deepstream-nvdsanalytics.py 与这个范例相结合，就能开发出一个实用性非常高的“AI-IOT 视频分析”应用。
