加入USB输入与RTSP输出

本文以上一期 Python 版的 deepstream-test1 为基础，在输入与输出添加功能的两个扩展应用： deepstream-teat1-usbcam 与 deepstream-teat1-rtsp-out 中，分别将输入源从视频文件变成 USB 摄像头，以及将输出从显示屏变成 RTSP 视频流。接下去同样从代码内容来看看这两个部分需要进行怎样的修改。

将输入源从视频文件修改成 USB 摄像头

文件路径：
/sources/deepstream_python_apps/apps的deepstream-test1-usbcam/deepstream_test_1_usb.py
范例功能：将 deepstream-test1 的视频文件输入改成 USB 摄像头
插件流：v4l2src --> videoconvert--> nvvideoconvert --> nvstreammux --> nvinfer --> nvvideoconvert --> nvdsosd --> nvegltransform --> nveglglessink

修改重点：

将原本数据源插件从 filesrc 改成 v4l2src
将原本格式转换插件从 h264 相关的，改成符合 USB 摄像头原始数据格式相关的

现在进去看看 deepstream_test_1_usb.py 与前面 deepstream_test_1.py 有那些修改的地方。

首先在创建阶段的修改，原本用 H264 视频文件输入的部分，需要以下四个元件：

source = Gst.ElementFactory.make("filesrc", "file-source")
h264parser = Gst.ElementFactory.make("h264parse", "h264-parser")
decoder = Gst.ElementFactory.make("nvv4l2decoder", "nvv4l2-decoder")
streammux = Gst.ElementFactory.make("nvstreammux", "Stream-muxer")

如今要改成USB摄像头输入时，就需要把输入的元件改成以下六个元件：

source = Gst.ElementFactory.make("v4l2src","usb-cam-source")
caps_v4l2src = Gst.ElementFactory.make("capsfilter","v4l2src_caps")
vidconvsrc = Gst.ElementFactory.make("videoconvert","convertor_src1")
nvvidconvsrc=Gst.ElementFactory.make("nvvideoconvert","convertor_src2")
caps_vidconvsrc = Gst.ElementFactory.make("capsfilter","nvmm_caps")
streammux = Gst.ElementFactory.make("nvstreammux","Stream-muxer")

这里面的第 3～4 行添加 videoconvert->nvvideoconvert 的元件，最主要是因为 nvvideoconvert 并不支持所有原始格式，例如某些品牌 USB 摄像头常用的 YUYV 这种格式，但是我们需要获得 nvvideoconvert 所能支持的摄像头原始格式，于是 GStreamer 的 videoconvert 就能起到调节的作用。

Videoconvert 插件确保提供支持原始格式的超集，然后再由 nvvideoconvert 插件调用 NvBufSurface API 将传入的原始缓冲区，转换格式存到 NVMM Mem 里。

接下去在设置 caps_v4l2src 与 caps_vidconvsrc 元件参数的部分，并将输入源设定为程式所接受的第一个参数指，最后还设置“sync=false”以避免在显示接收器处出现延迟帧下降，其他设定指与 test1 的内容一致：

caps_v4l2src.set_property('caps',Gst.Caps.from_string("video/x-raw, framerate=30/1"))
caps_vidconvsrc.set_property('caps', \ Gst.Caps.from_string("video/x-raw(memory:NVMM)"))
source.set_property('device',args[1])
。。。。
sink.set_property('sync',False)

后面的元件添加、元件连接、创建事件循环、播放并收听事件等部分的代码，则与 deepstream_test_1.py 是一致的，甚至 osd_sink_pad_buffer_probe 的代码也是完全一样的，这表示我们只要简单地将输入阶段的插件进行合适的替换，就能修改输入源的变更，十分简单。

请先将 USB 摄像头连接到设备上，然后执行以代码：

cd<deepstream< span="">根目录>/sources/deepstream_python_apps/app
cd deepstream-test1-usbcam
python3 deepstream_test_1_usb.py

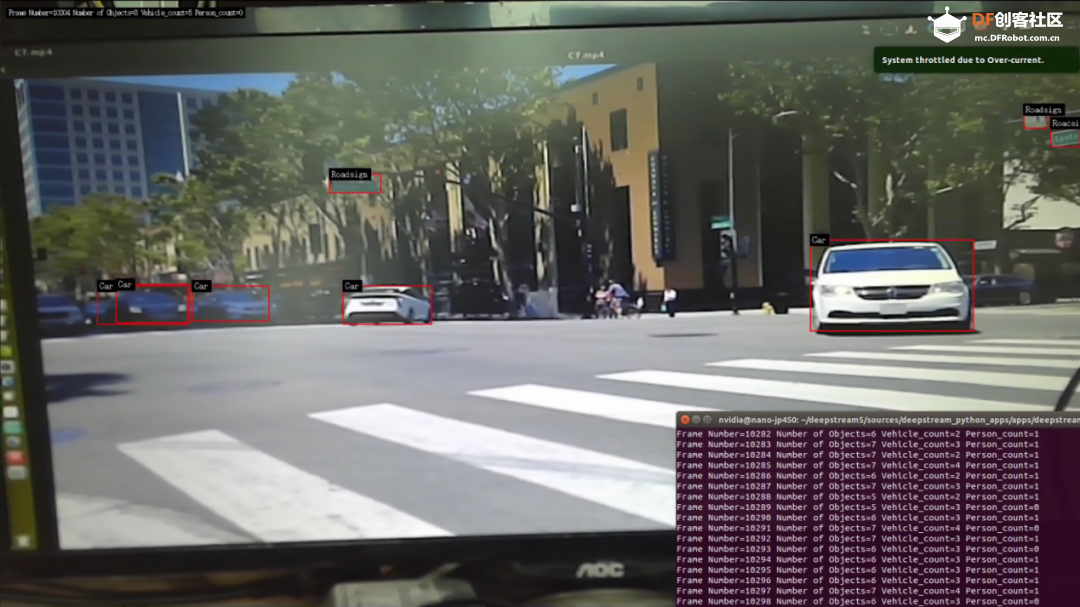

下面截屏就是打开 USB 摄像头，对着屏幕上播放的视频进行识别的结果：

总的来说，大约就修改不到 10 行的内容，就将原本视频文件输入的功能改成 USB 输入的方式，里面最关键的重点就在于需要加入 videoconvert 这个插件，来适应各个摄像头硬件厂家所支持的原始格式。

您可以照此自行尝试将输入源修改成 CSI 摄像头或 IP 摄像头输入，或者可以在多种输入源中任选一种作为输入的方式。

将输出从显示屏转成 RTSP 视频流

文件路径：/sources/deepstream_python_apps/apps的deepstream-test1-rtsp-out/deepstream_test1_rtsp_out.py
范例功能：将 deepstream-test1 的输出透过 RTSP 协议转向其他电脑
修改重点：在 nvdsosd 之后添加将格式转成符合 RSTP 协议的 H264 格式，主要如下：

                  nvvideoconvert：将视频颜色格式从 RGBA 转换成 I420
                  CapsFilter：对数据实施限制（无数据修改）
                  nvv4l2h264enc：将 I420 格式的原始数据转成 H264 编码
                  RtpH264Pay：将 H264 编码的有效负载转换为 RFC 3984 格式的 RTP 数据包
                  UDPSink：向网络发送 UDP 数据包，当 rtph264pay 数据包与 RTP 有效负载配对时，就会生成 RTP 视频流。

这是一种实用性非常高的应用，很多时候部署在边缘端的 AIOT 计算设备，无法在机器上直接安装显示器去监控现场的状况，这时候用 RTSP 协议发出视频流，我们可以在其他设备上透过 VLC 之类的视频播放器，观看边缘设备上的识别结果，过程中可能会有些许的延迟，但总体来说确实非常方便部署的技术。

由于本实验需要用到 gst-rtsp-server 库，因此需要先进行以下的安装：

sudo apt update
sudo apt-get install libgstrtspserver-1.0-0 gstreamer1.0-rtsp
sudo apt-get install libgirepository1.0-dev
sudo apt-get install gobject-introspection gir1.2-gst-rtsp-server-1.0

这个项目的输入部分还是使用 deepstream-test1 的 H264 视频文件，唯一改变的地方就是输出的方式，也就是在 deepstream_test_1.py 管道流 nvdsosd 之前的代码可以不做更动，重点在后面的部分。

在 deepstream_test1_rtsp_out.py 里面，从第 179 行（nvdsosd 之后）才开始产生变化，这里开始添加一些插件元件：

nvvidconv_postosd = Gst.ElementFactory.make("nvvideoconvert", "convertor_postosd")
# 创建caps过滤器
caps = Gst.ElementFactory.make("capsfilter", "filter")
caps.set_property("caps",   Gst.Caps.from_string("video/x-raw(memory:NVMM), format=I420"))

# 根据输入参数选择使用的编码器，预设为H264
if codec == "H264":
    encoder =   Gst.ElementFactory.make("nvv4l2h264enc",   "encoder")
elif codec == "H265":
    encoder =   Gst.ElementFactory.make("nvv4l2h265enc",   "encoder")
encoder.set_property('bitrate', bitrate)

# 如果是在 Jetson 设备上，执行下面的设定
if is_aarch64():
      encoder.set_property('preset-level', 1)
      encoder.set_property('insert-sps-pps', 1)
      encoder.set_property('bufapi-version', 1)

# 使有效负载将视频编码为RTP数据包
if codec == "H264":
   rtppay =   Gst.ElementFactory.make("rtph264pay", "rtppay")
elif codec == "H265":
   rtppay =   Gst.ElementFactory.make("rtph265pay", "rtppay")

# 建立 UDP 接收器
updsink_port_num = 5400
sink = Gst.ElementFactory.make("udpsink",   "udpsink")

# 设定接收器的值
sink.set_property('host', '224.224.255.255')
sink.set_property('port', updsink_port_num)
sink.set_property('async', False)
sink.set_property('sync', 1)

接下去就是按照 file-source -> h264-parser -> nvh264-decoder -> nvinfer -> nvvidconv -> nvosd -> nvvidconv_postosd -> caps -> encoder -> rtppay -> udpsink 顺序，将元件依序进行连接。

以上部分的操作逻辑与先前所说的都是一致的，最后只剩一个部分，就是在代码第 276～286 行，需要调用 Gstreamer 的 gst-rtsp-server 库的 GstRtspServer 对象，细节请自行参考 https://github.com/GStreamer/gst-rtsp-server

# Start streaming
rtsp_port_num = 8554  # 设定端口值
server = GstRtspServer.RTSPServer.new()
server.props.service = "%d" % rtsp_port_num
server.attach(None)

factory = GstRtspServer.RTSPMediaFactory.new()
factory.set_launch( "( udpsrc name=pay0 port=%d buffer-size=524288   caps="application/x-rtp, media=video, clock-rate=90000,   encoding-name=(string)%s, payload=96 " )" % (updsink_port_num,   codec))
factory.set_shared(True)
server.get_mount_points().add_factory("/ds-test",   factory)  # 设定加载点

最后面的 mount_points 设定为“/ds-test”，因此将来在其他设备上要读取 RTSP 视频流的完整地址就是“rtsp://:8554/ds-test”，到此就完成将推理计算的结果透过 RTSP 服务向外推送的工作。

最后关于 osd_sink_pad_buffer_probe 的部分，与 deepstream_test_1.py 的内容完全一样，就不重复说明，至于代码最后面有个“def parse_args():”的部分，只是为了解析程式读入的指令参数，很容易就能看懂，这里也不浪费篇幅去讲解。

现在是否可以准备执行这个应用呢？当然是可以的，只不过好像还没有准备好“接收视频”的环境！这个其实也很简单，请找到与本台边缘设备（Jetson Nano 2GB）在相同网段的另一台电脑，可以是 Windows、MacOS、Ubuntu 操作系统，只要能安装 VLC 这个播放软件就可以。

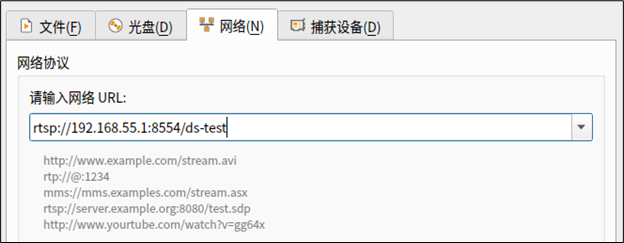

假设是使用 USB 线连接 Jetson Nano 2GB 与 PC 的状态，这时在 PC 上可以透过“192.168.55.1”这个 IP 访问到 Jetson Nano 2GB。现在可以先打开 VLC，选择“打开网路串流”后，输入“ rtsp://192.168.55.1:8554/ds-test ”（如下图）

然后在Jetson Nano 2GB上执行一下指令：

# 在DeepStream设备（如Jetson   Nano 2GB）
cd<deepstream< span="">根目录>/sources/deepstream_python_apps/apps
cd deepstream-test1-rtsp-out
ln -s   ../../../../samples/streams/sample_720p.h264 sample_720.h264
python3   deepstream_test_1_usb.py -i sample_720.h264

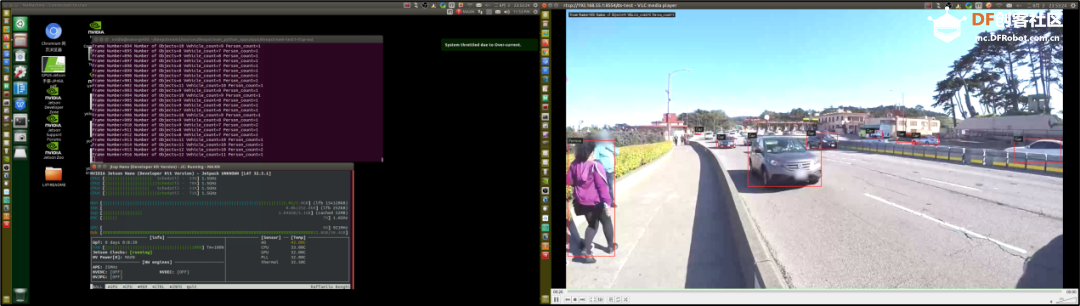

执行前：下图左是用 Nomachine 连接到 Jetson Nano 2GB 的显示，下图右是在 PC 上打开 VLC 之后的画面。
