基于Arduino平台开发ESP8266，要分别准备好硬件和软件开发环境：
1. 硬件 ESP8266模块，或者ESP8266开发板，笔者建议初学者直接使用开发板；
2. 软件 Arduino IDE开发环境；

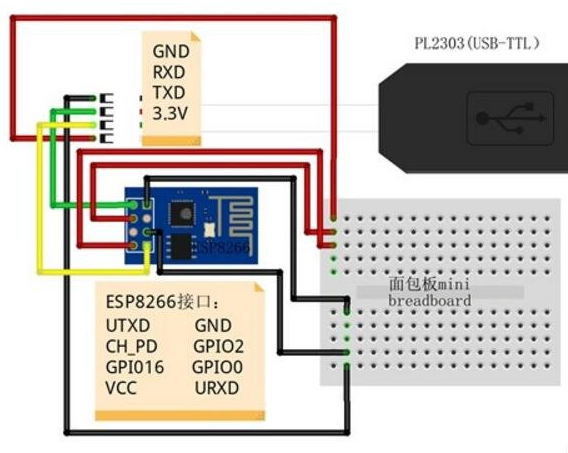

1.模块连接

ESP8266-01系列引脚接口说明：

其余引脚悬空即可。 从引脚介绍表可以看出，关键引脚GPIO0决定了模块当前处于什么工作模式。

烧录固件模式

从Arduino IDE角度来看，ESP8266工作模式包括：
a.烧录固件模式
下载代码的时候，需要将GPIO0口接地；
b.正常工作模式
下载完代码，需要将GPIO0口悬空；
注意ESP8266安全工作电压是3.3V，不要直接连接5v；
手动切换工作模式之后，最好重新启动一下ESP8266模块（通断电）；
有时ESP8266下载失败，有可能是供电问题，可以尝试独立供电，不直接连到TTL Vcc;
烧录固件，我们需要了解的是，我们的固件是以下哪一种：AT固件、自己编写的SDK固件（基于ESP8266 SDK开发或者Lua）以及基于Arduino平台开发的ESP8266固件。

2.安装ESP8266开发环境
打开Arduino IDE->【文件】->【首选项】，然后会看到附加开发版管理器网址，填入http://arduino.esp8266.com/stable/package_esp8266com_index.json，保存。
打开【工具】->【开发板】->点击开发板管理器->搜索找到ESP8266平台，安装。

3.烧录ESP8266
打开【文件】->【示例】->【ESP8266WebServer】->HelloServer
找到以下两行：
#define STASSID "your-ssid"
#define STAPSK  "your-password"
修改WIFI连接和密码
编译，上传。

上传问题及解决方法：

##烧录过程显示一直在连接，需要reset：

将RST(GPIO16)短时接地；

##烧录过程显示一定进度就提示失败，原因如下：

ESP8266供电不稳定，请尝试独立供电（2节1.5v干电池串联即可）；
