GUI Guider是恩智浦提供的用户友好型图形用户界面开发工具，可以轻松利用LVGL的众多特性，如小部件、动画和样式来创建GUI，而只需少量代码或根本无需任何代码。

GUI Guider是恩智浦提供的用户友好型图形用户界面开发工具，可通过开源LVGL图形库快速开发高品质的显示。GUI Guider的拖放编辑器可以轻松利用LVGL的众多特性，如小部件、动画和样式来创建GUI，而只需少量代码或根本无需任何代码。

下载地址 GUI Guider_NXP 半导体可能需要注册nxp的账号目前最新的是1.04。运行需要安装jave环境 jre 。里边自带了mingw编译器使用sdl驱动用来跑模拟器，如果使用8.3的lvgl库还可以导出micropython文件。这个比lvgl官方的SquareLine Studio 好在没有免费账号屏幕数跟wigt数量限制，并且还有中文界面可以改显示语言主题调整屏幕刷新率可以提高帧率，其实是每一帧的渲染时间修改过lv-conf.h的就明白

能看出来界面是基于elctron的，代码是基于java加模板生成的

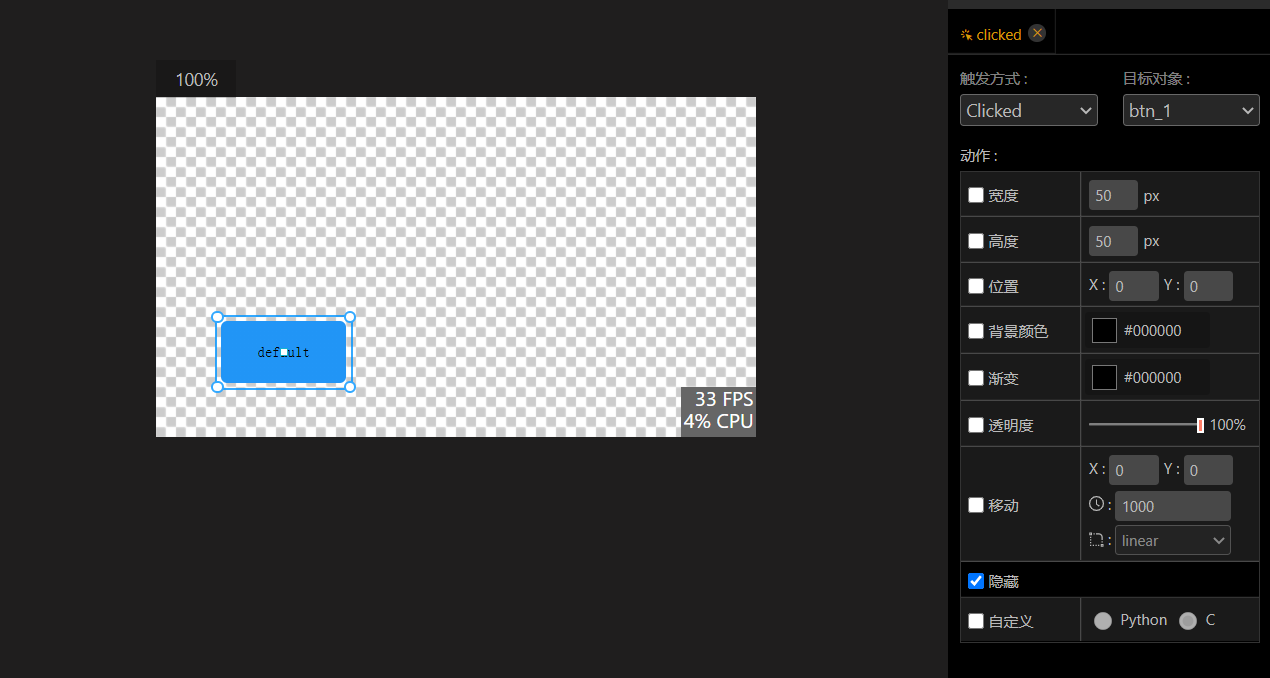

还可以很简单的给控件加事件甚至都不用写一行代码下图里给按钮的clicked 添加事件使按键自己隐藏

NXP GUI-Guider，lvgl的好伴侣

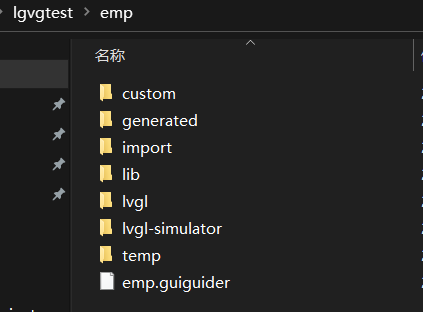

更好玩的是可以用这个模拟器来练习lvgl库里的例程。先看工程导出的文件夹

NXP GUI-Guider，lvgl的好伴侣

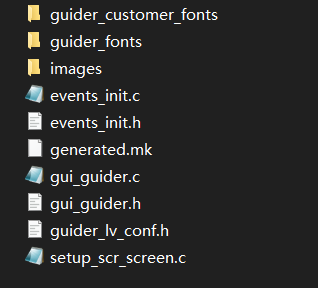

custom是自定义的程序，generated就是自动生成的代码，包含gui设计与事件，这里不要动，每次点运行模拟器都会重新生成代码。

NXP GUI-Guider，lvgl的好伴侣

lvgl-simulator是模拟的用的代码，可以参考里边的main.来移植到别的硬件，观察他的初始化

/*Create a GUI-Guider app  创造app */
setup_ui(&guider_ui);//设计小部件的ui布局
events_init(&guider_ui);//设置小部件的事件
custom_init(&guider_ui);//运行自定义的程序

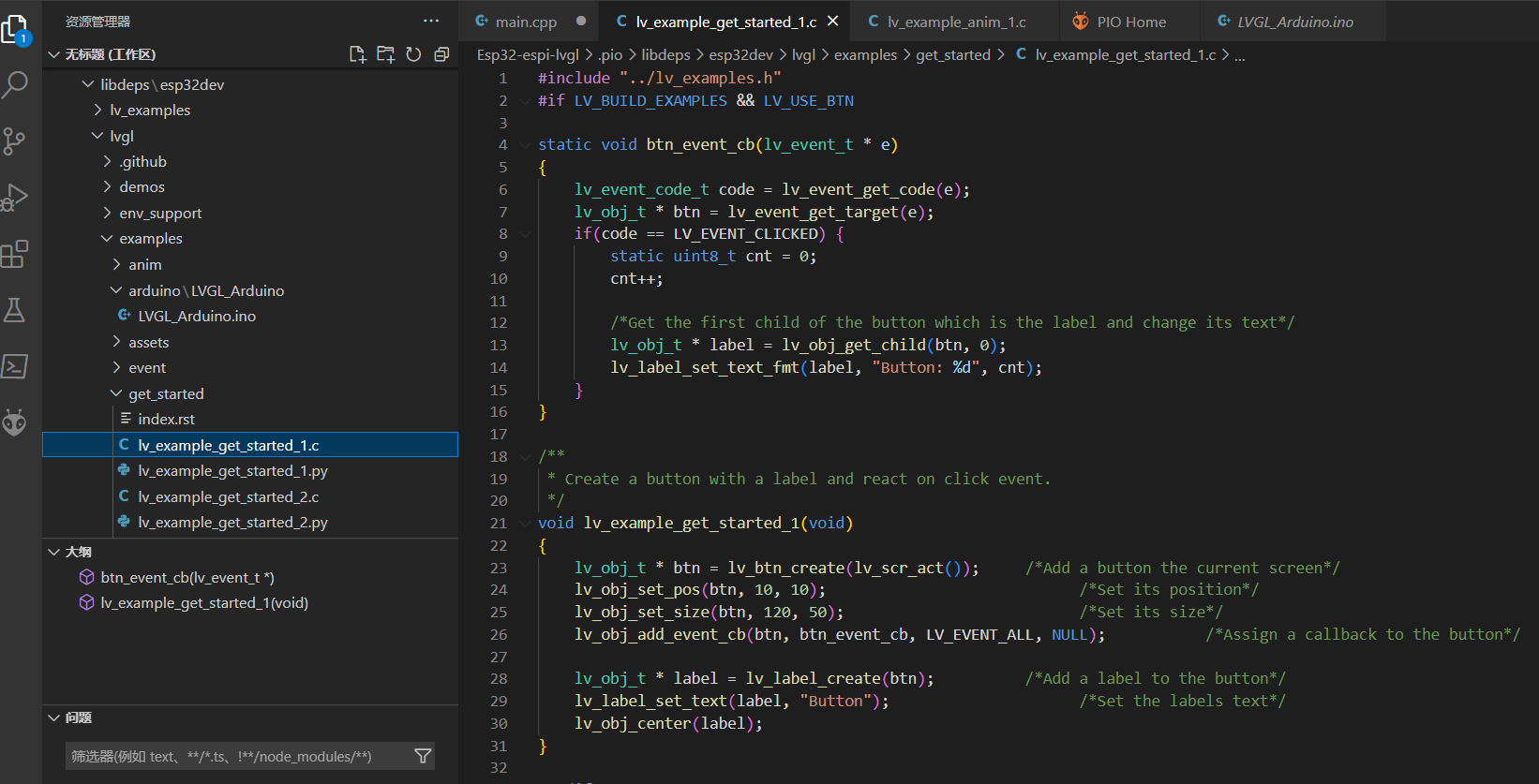

我们要测试代码片段的话就在 custom文件夹里修改这里做个小测试，找到从github上拖下来的lvgl库里的例子在这个地方

NXP GUI-Guider，lvgl的好伴侣

把回调函数跟测试函数拷贝到刚才的guiguider的 custom.c里就像这样

// SPDX-License-Identifier: MIT
// Copyright 2020 NXP

/**
 * @file custom.c
 *
 */

/*********************
 *      INCLUDES
 *********************/
#include <stdio.h>
#include "lvgl.h"
#include "custom.h"

/*********************
 *      DEFINES
 *********************/

/**********************
 *      TYPEDEFS
 **********************/

/**********************
 *  STATIC PROTOTYPES
 **********************/

/**********************
 *  STATIC VARIABLES
 **********************/

/**
 * Create a demo application
 */

static void event_cb(lv_event_t * e)//事件声明
{
    LV_LOG_USER("Clicked");

    static uint32_t cnt = 1;
    lv_obj_t * btn = lv_event_get_target(e);
    lv_obj_t * label = lv_obj_get_child(btn, 0);
    lv_label_set_text_fmt(label, "%"LV_PRIu32, cnt);
    cnt++;
}
void lv_example_event_1(void)  //创建一个带标签的按钮
{
    lv_obj_t * btn = lv_btn_create(lv_scr_act());
    lv_obj_set_size(btn, 100, 50);
    lv_obj_center(btn);
    lv_obj_add_event_cb(btn, event_cb, LV_EVENT_CLICKED, NULL);//把刚才的回调函数添加到按钮上

    lv_obj_t * label = lv_label_create(btn);
    lv_label_set_text(label, "Click me!");
    lv_obj_center(label);
}

void custom_init(lv_ui *ui)
{
    lv_example_event_1();    //在custom-init里运行自定义函数，主要不要把回调函数写到custom-init里，会导致无法运行
}

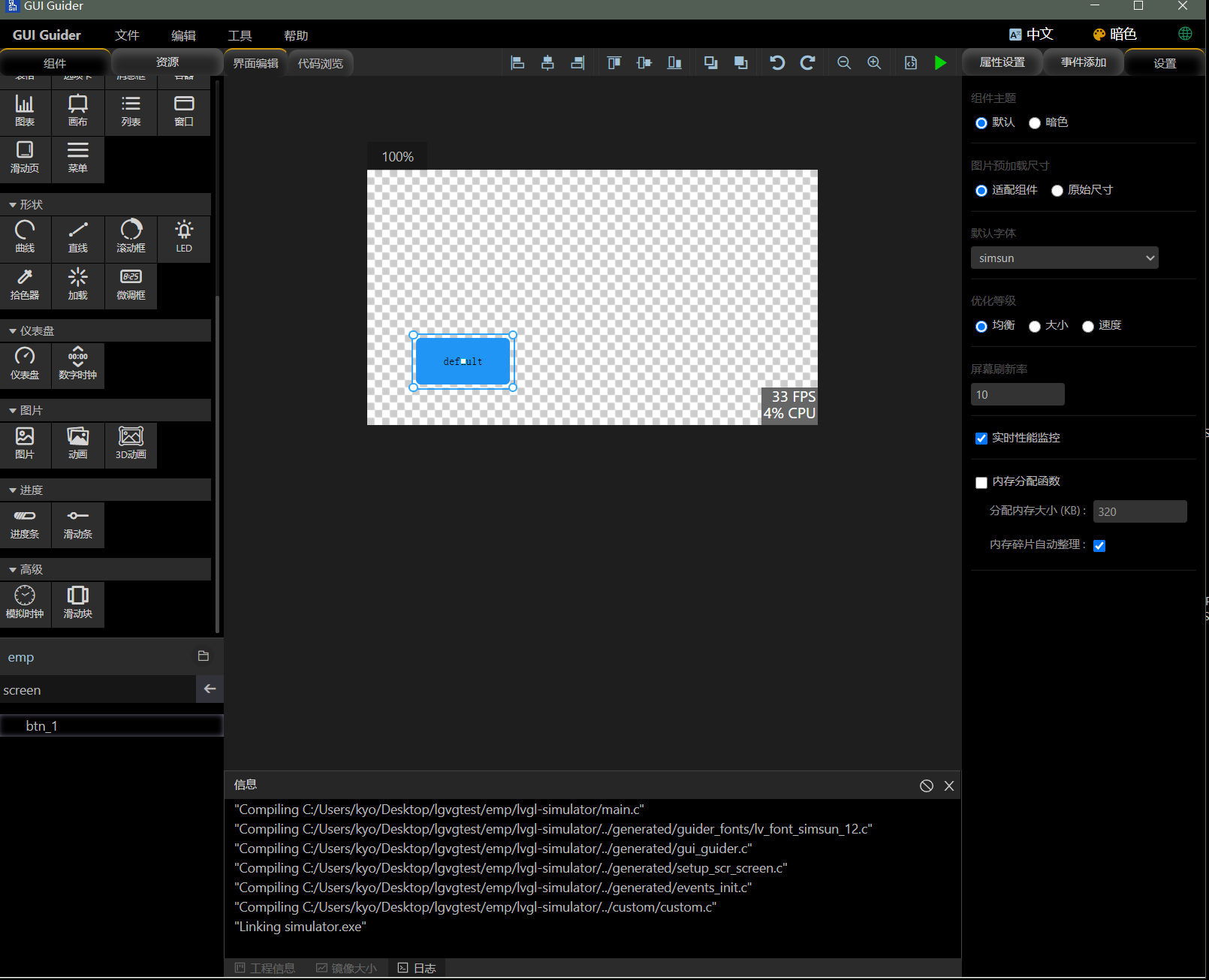

保存文件，点guider的绿色三角按键运行。可以看到除了我们在guider里设计的按钮，还出现了自定义的按钮。点击这个按钮上边的数字会加1.这比每次测试都要烧录单片机快多了。注意这里必须要先给当前屏幕里随便添加个带事件的widget（标签不带事件不能使用），要不然不会自动生成某些代码导致报错
