本章将介绍如何操作Micro:bit上的LED点阵，使得Micro:bit能够显示图标，数字，字符串，以及自定义图案等。此外还将介绍按键的使用。

1.基本介绍

       Micro:bit板载5*5 LED点阵，可显示系统预设图标，数字，字符串，以及自定义图案。

  Micro:bit板载3个按键，其中靠近USB接口一侧的按键是复位键，LED点阵一侧有A，B按键，可自定义其功能。

2.单个LED显示

       接下来将讲解如何进行单个LED控制，并结合按键进行控制。

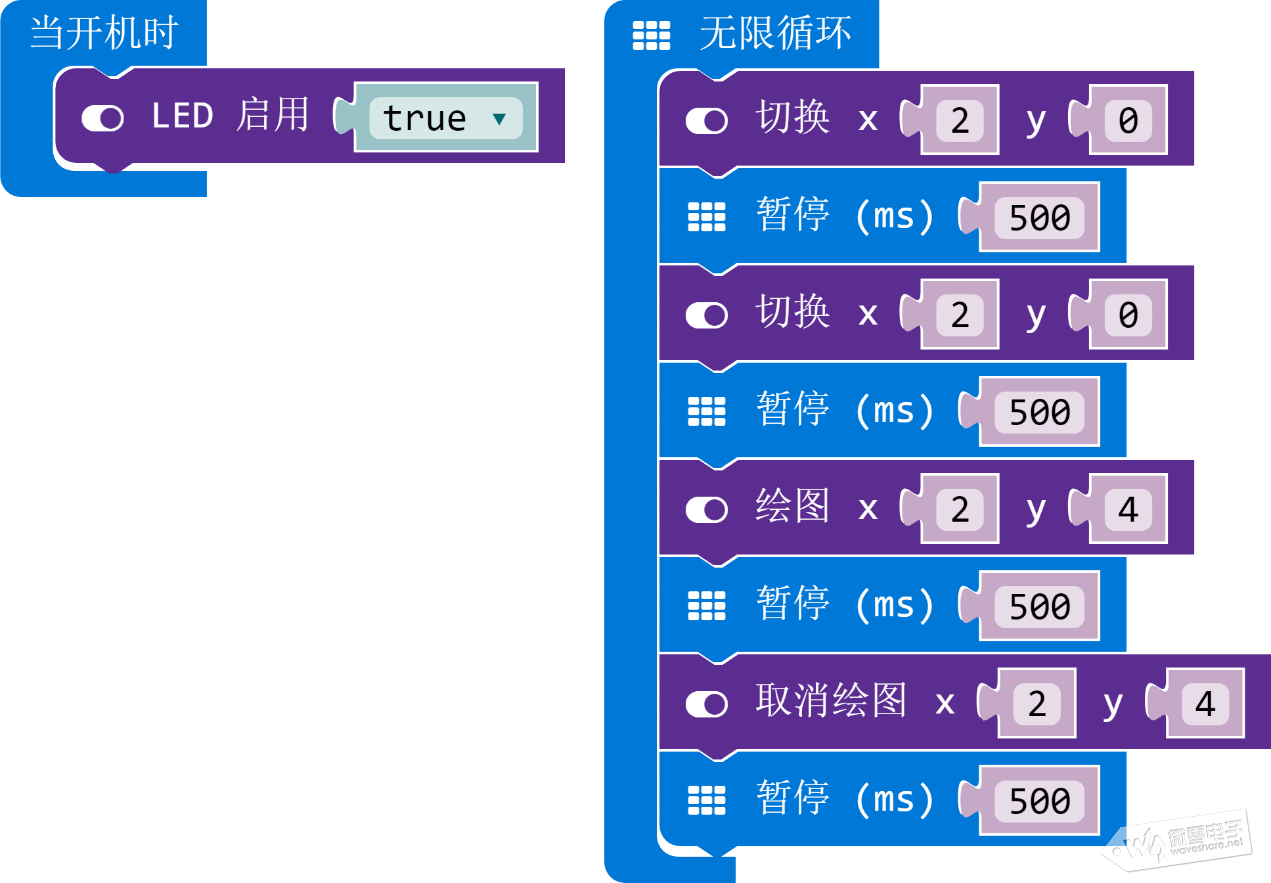

       打开makecode，采用积木块编写以下程序：

在该程序中，首先，在开机的时候启用LED(默认启用LED，该句可不写)，然后，在无限循环里面，执行以下程序：

1.切换坐标点(2,0)的LED的亮灭状态，持续500ms

2.再次切换坐标点(2,0)的LED的亮灭状态，持续500ms

3.点亮坐标点(2,4)的LED，持续500ms

4.熄灭坐标点(2,4)的LED，持续500ms

5.执行下一轮循环

    关于Micro:bit中LED的坐标说明如下：

在本次实验中，可先通过makecode观察实验结果，同时，下载，可观测到实验现象为：坐标点(2,0)与坐标点(2,4)的点循环点亮，熄灭，实现了对单个LED的控制。

3.LED点阵图案显示

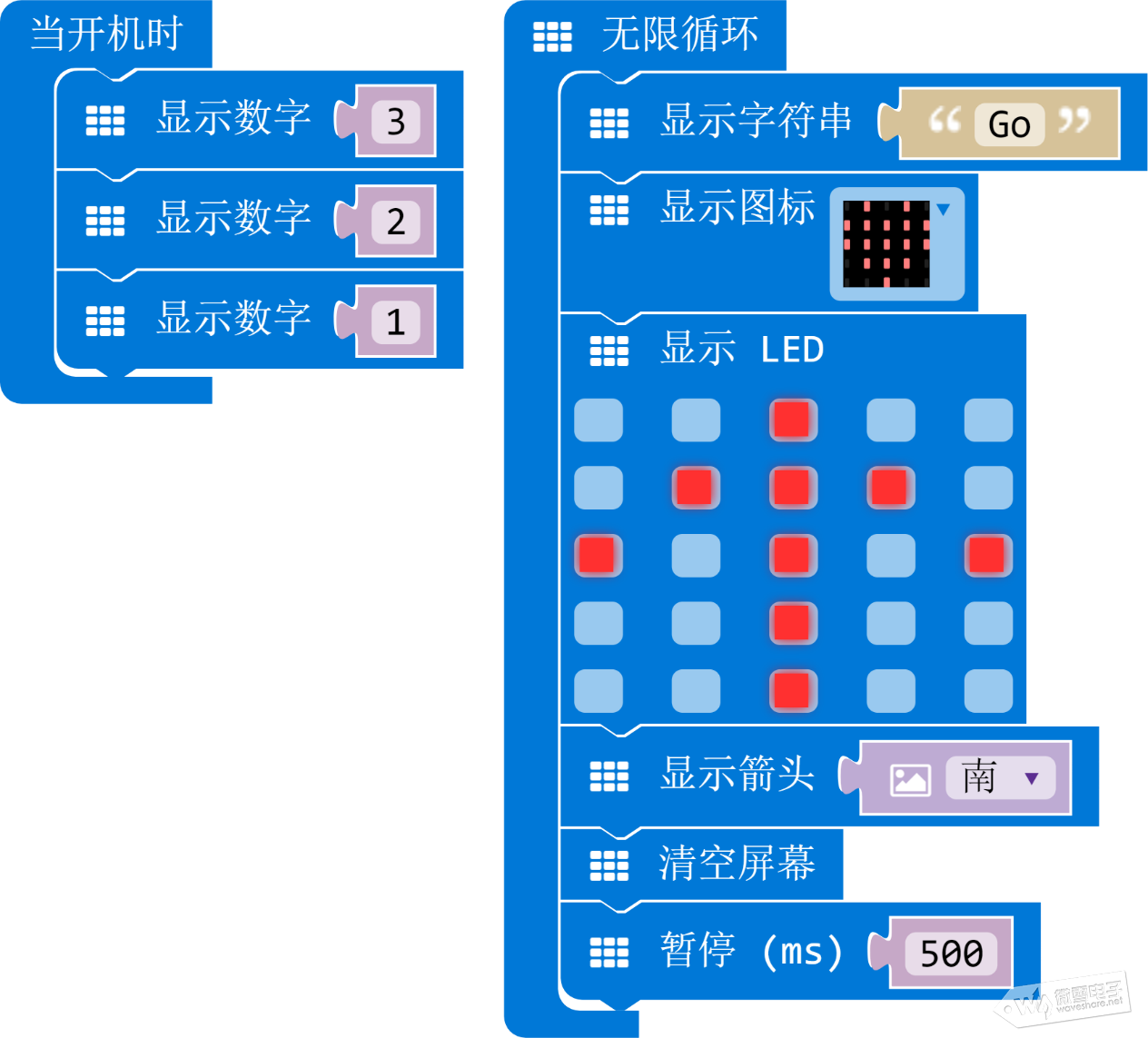

       打开makecode，采用积木块编写以下程序：

    “当开机时”积木块，表示刚刚插上电的时候所执行的程序。

刚插上电后，依次执行以下程序：

    1.显示数字3

    2.显示数字2

    3.显示数字1

    “无限循环”积木块，表示积木块里面的程序执行完后将从头开始执行。

将无限循环执行的程序为：

1.显示字符Go

2.显示心形图案

3.显示自定义向上箭头

4.显示向下箭头(南，满足上北下南，左西右东的条件)

5.清空屏幕

6.暂停500毫秒(执行完后，将从1重新开始)

可仿真执行，点击makecode左侧的“重启模拟器按钮”按钮，如下图所示：

LED显示可通过仿真预先观测现象，若观测结果无误后，点击下载，可观测到LED点阵实际显示的现象与仿真现象一致。

4.通过按键实现对LED的亮度控制

     Micro:bit板载两个按键的功能可自定义，即：当按键按下的时，执行的操作可自定义，接下来，将实现按键对LED的操作：

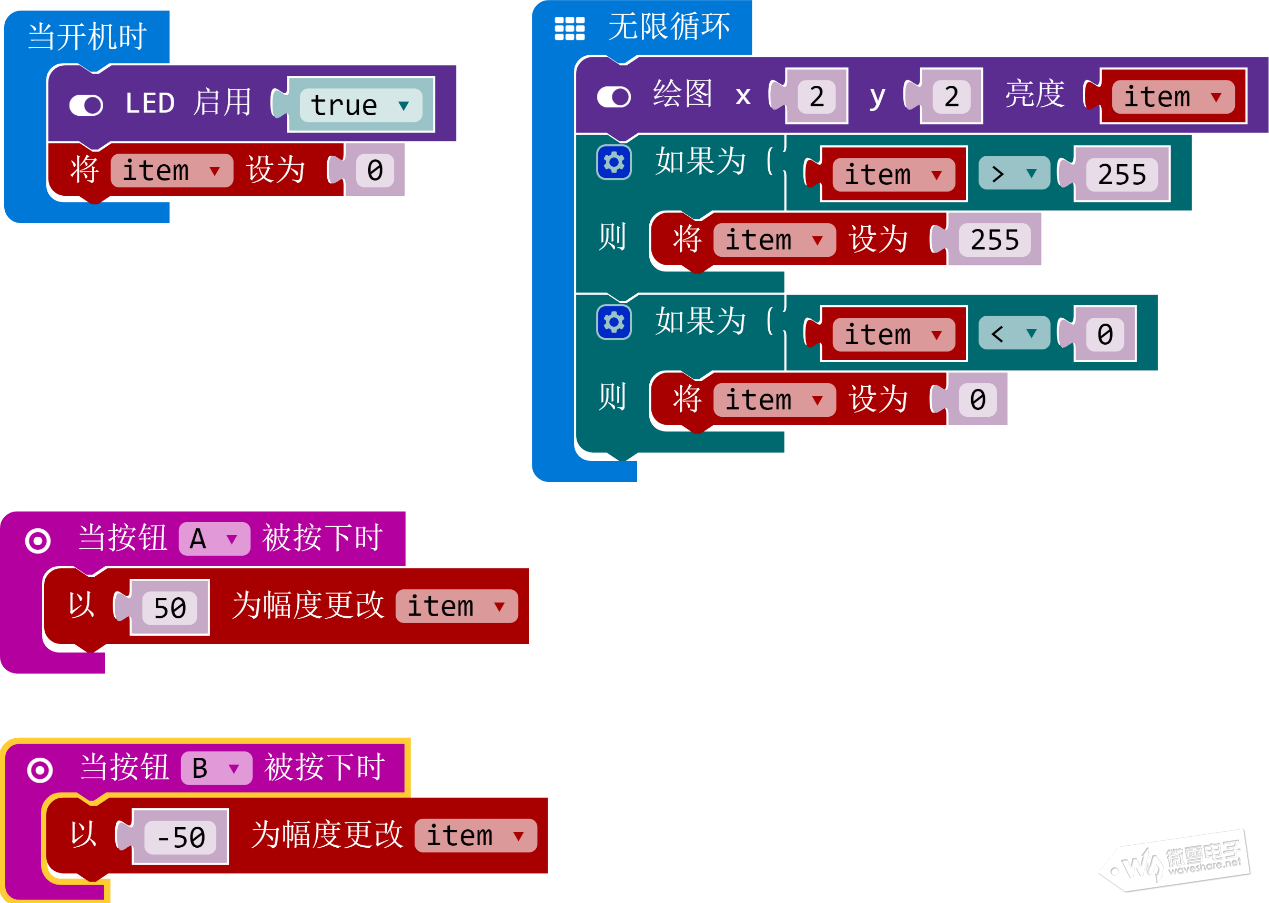

    打开makecode，采用积木块编写以下程序：

    该程序实现的功能为改变坐标点为(2,2)的LED的亮度，当A按键按下的时候，LED的亮度级别增加50，当B按键按下的时候，LED的亮度级别减小50，其中LED亮度的级别取值范围为0到255，并且，当亮度级别小于0时，将亮度级别设置为0，当亮度级别大于255时，将亮度级别设置为255。

    以上定义了按键A增加LED亮度的功能，按键B减少LED亮度的功能.

5.通过按键控制LED点阵图案变化

    Micro:bit自带的积木块中，可通过屏幕(LED矩阵)绘制条形图，本节将通过按键来改变条形图的值。

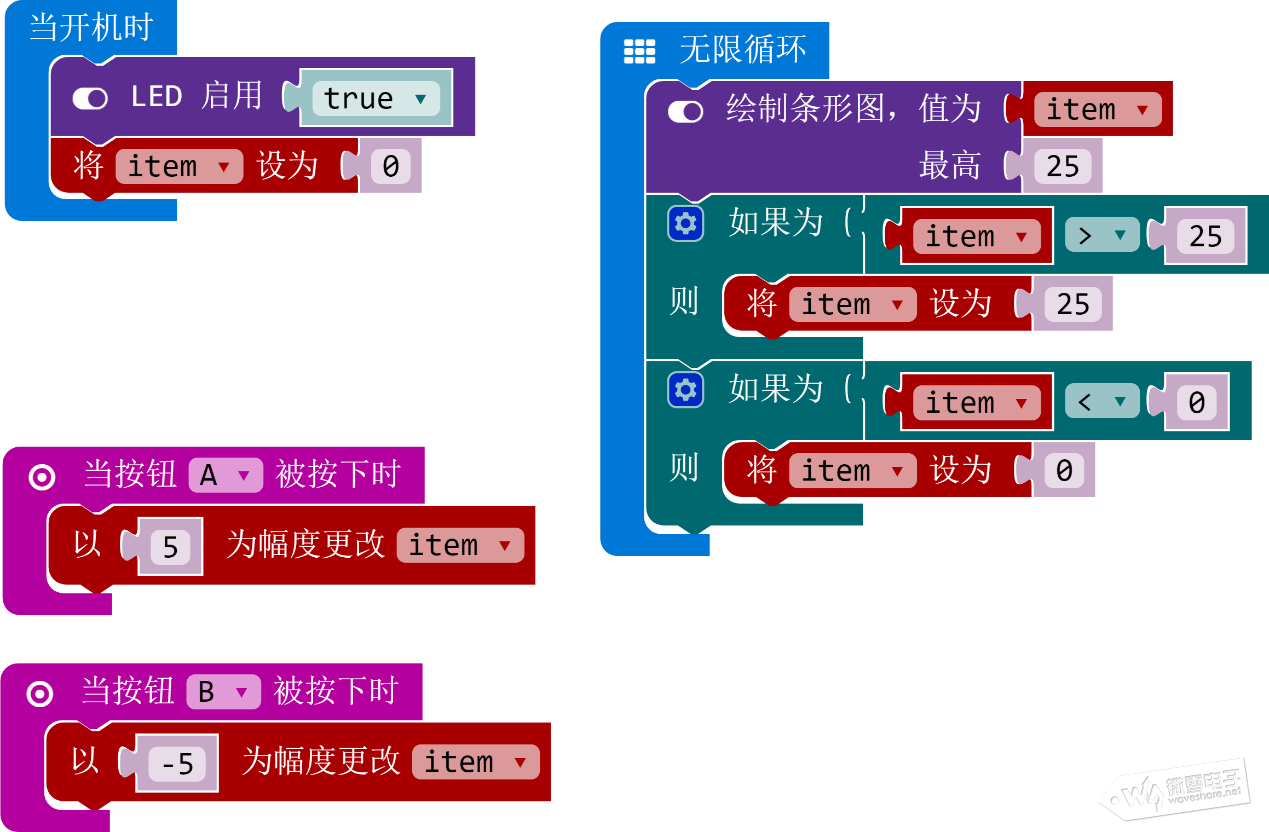

    打开makecode，采用积木块编写以下程序：

    该程序实现的功能为更改条形图的高度，其中，设置了条形图的最大范围为25，当A按键按下的时候，条形图的高度值增加5，表现为LED矩阵亮的行数增加，如下图所示：

    以上定了按键A增加条形图高度，按键B减少条形图高度的功能。
