本章将介绍Micro:bit通过MCP23017 IO 扩展板进行GPIO扩展。

1.基本介绍

MCP23017 IO 扩展板是一款GPIO扩展板，如果遇到Micro:bit的IO口不够使用的情况，可用该模块进行扩展，该模块采用I2C通信接口，可扩展16个GPIO口。

2.硬件连接

在硬件连接上，采用Micro:bit的I2C接口与该模块连接，通过读写MCP23017寄存器，从而控制MCP23017的引脚电平，实现IO扩展。

具体硬件连接和BME280一致。

3.软件设计

打开makecode，添加软件包，输入链接：

https://github.com/waveshare/CourseKit

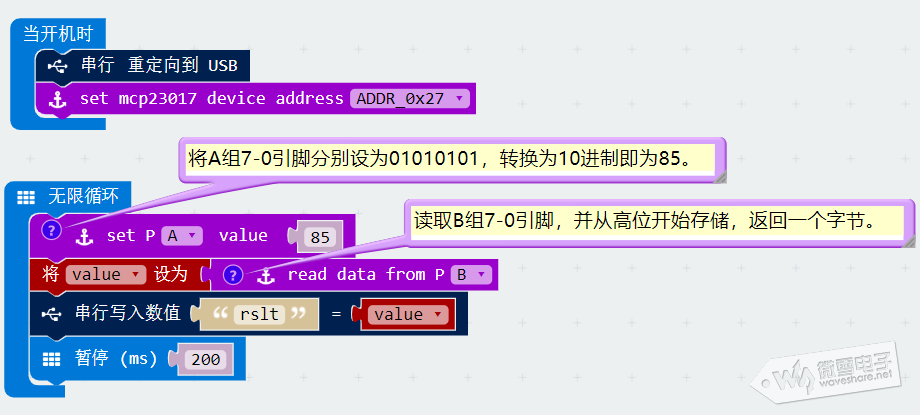

添加软件包成功后，采用积木块编写以下程序：

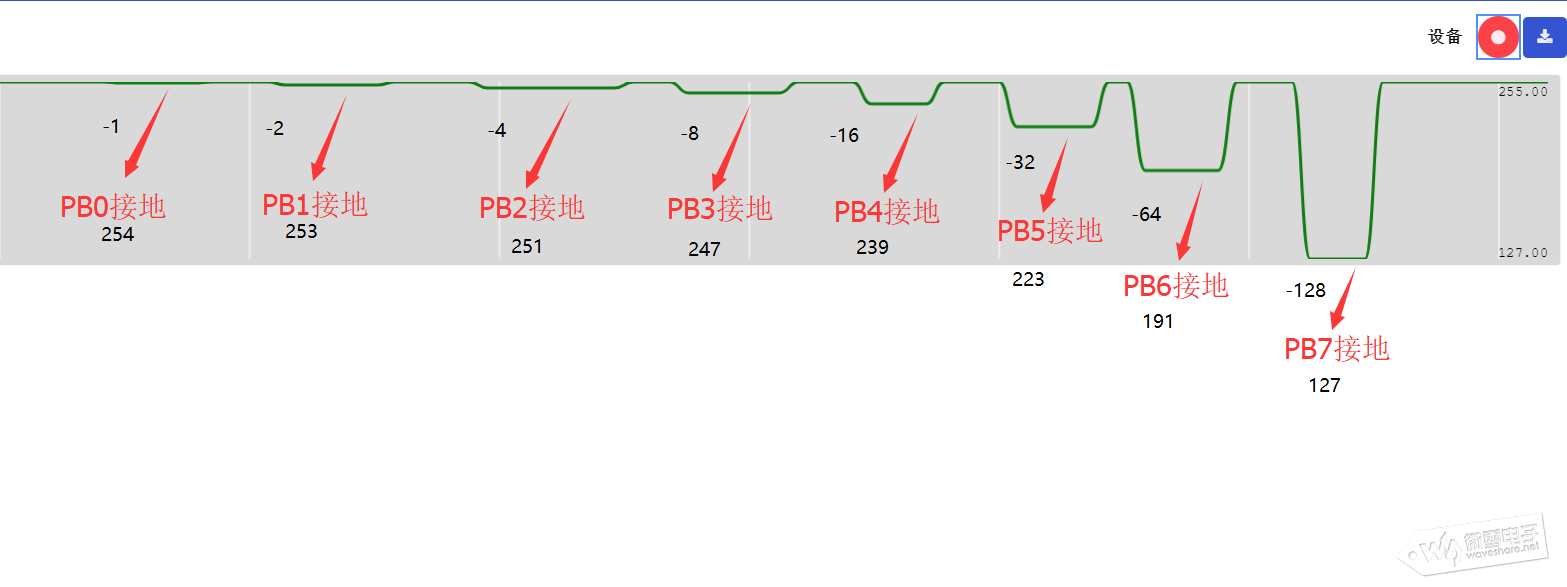

下载，点击显示数据(设备)按钮，将显示B组引脚高低电平状态的数据，如果让引脚悬空，由于将引脚内部连接了上拉电阻，则读取的输入状态为高电平，读取B组引脚电平状态的数据如下图所示：

同时，PA7-PA0分别输出低-高-低-高-低-高-低-高的电平状态，将A组引脚连接到LED可观察现象。
