Smart Plant旨在帮助园艺家监控植物的健康状况。凭借先进的传感器套件，Smart Plant 可以测量土壤湿度、环境光线、空气温度和空气相对湿度。除了物联网功能外，Smart Plant 还配有 2.9 英寸电子纸显示屏，让您对植物数据一目了然。

Smart Plant 采用高能效设计，其 ESP32 微控制器具有深度休眠功能，电池可连续使用数周。当需要充电时，Smart Plant 可以使用 USB-C 线缆或小型太阳能电池板充电，对于希望尽量减少对环境影响的园艺家来说，这是一个环保的选择。

所有这些都装在一个小巧而优雅的装置中，可以直接插入植物的花盆中。

Github地址：

https://github.com/JGAguado/Smart_Plant/blob/main/docs/source/index.rst

官网：

https://smart-plant.readthedocs.io/en/latest/

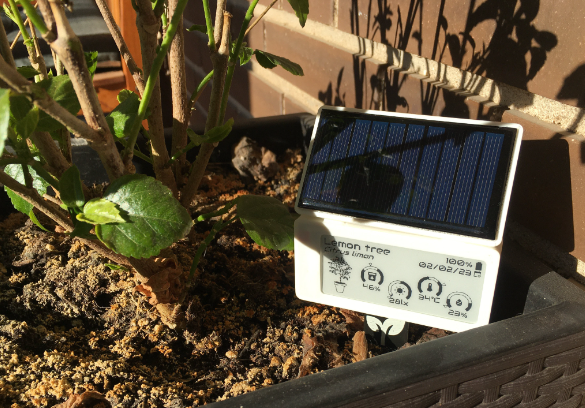

带太阳能电池板的Smart Plant

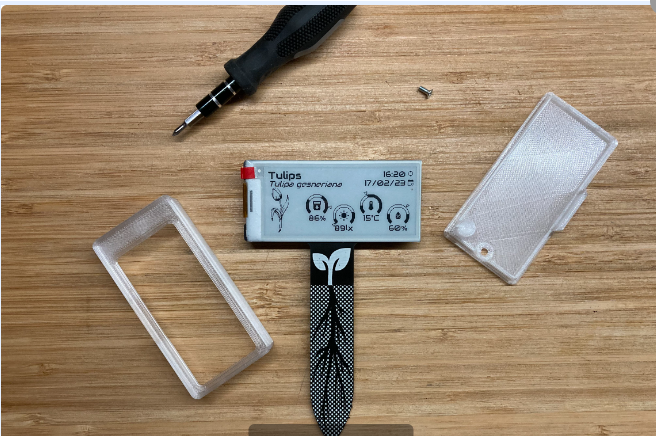

组装

除了 PCB 板外，Smart Plant还包括以下部件：

一个 2.9 英寸电子纸显示屏，推荐使用（经测试可正常使用）的电子纸分辨率是 296x128，2.9 英寸的电子墨水原始显示面板，您可以直接向制造商订购。

建议使用容量为 1000mAh 的锂电池，以节省空间和电量。理想尺寸不应超过 50x34x5mm，以便安装在设计的外壳中。

您还可以选择安装太阳能电池板，以便在阳光充足的条件下为电池充电。太阳能电池板的输出电压不得超过 6V，建议安装尺寸为 80x45mm 的外壳。

供电

智能设备通过插入白色 JST 接头的锂电池供电。电池电压通过低功耗 LDO 调节为工作电压 3.3V。

为了给电池充电，有一个电池管理集成电路可为锂电池提供正确的充电曲线，并在电池充电时提供可视指示灯（红色 LED 指示灯表示充电，绿色 LED 指示灯表示待机）。Smart Plant有两种充电方式：USB-C 或太阳能电池板。

除了 USB-C 接口，为了延长电池两次（USB）充电之间的使用时间，Smart Plant 还可以配置为由太阳能电池板供电。该版本不是默认版本，需要将太阳能电池板焊接到电路板上，如图所示。

USB Type-C接口

USB Type-C 是一种非常适用于便携式电子产品的扩展端口，由于它采用标准化的 5V 电源，因此是为 Smart Plant 充电的理想选择，因为电池管理 IC 设计为 1000mAh 充电。

传感器

由于Smart Plant需要长时间工作而无需充电，因此必须避免在深度睡眠期间出现不必要的消耗。这意味着只有在需要时才需要为传感器供电。

因此，在微控制器的 GPIO16 输出端连接了一个高开关电路，用于启用/禁用传感器电源线。

土壤湿度

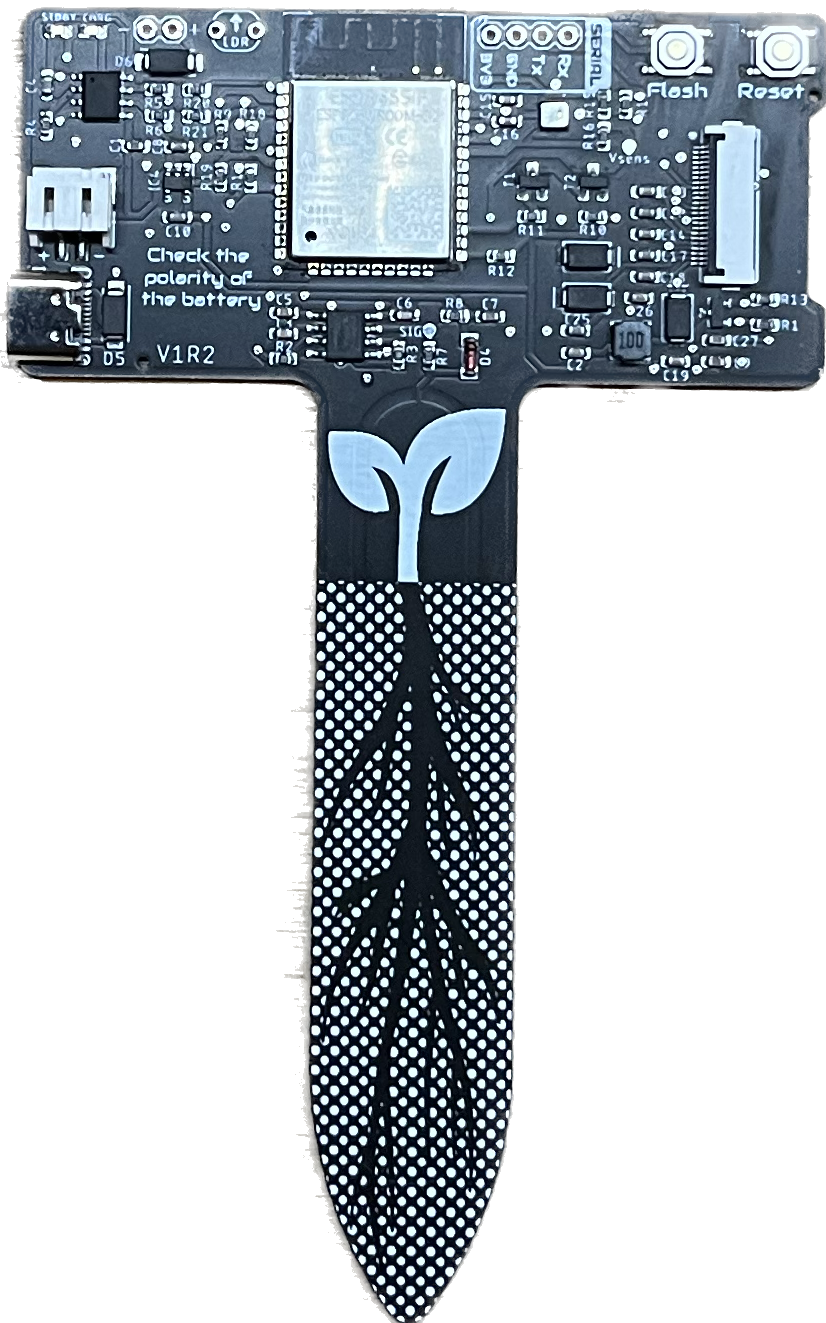

由于Smart Plant可以直接插入花盆的土壤中，因此插入的区域包含一个印刷电路，它就像一个探头，可以测量土壤的容量，由土壤湿度决定。由于没有金属电极，探针不会随着时间的推移而退化。

湿度在 0-3.3V 范围内，通过 GPIO32 上的 ADC 进行测量。

光传感器

照度是通过 GPIO33 上的 ADC 测量的，虽然使用哪种照度传感器仍在测试中，但内部电路可以接受 LDR 或光电二极管。

环境温度和湿度

Smart Plant嵌入了 AHT20 温度和湿度传感器，可通过 IIC总线提供校准数据

电子纸显示屏

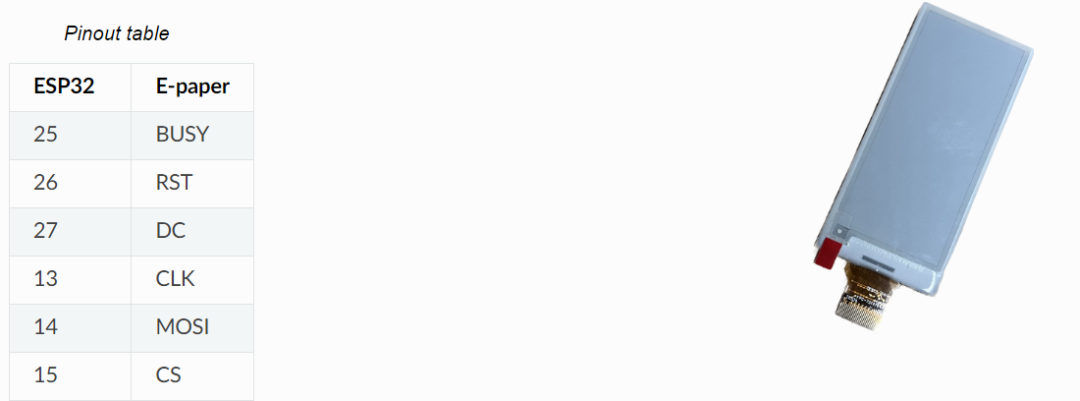

电子纸显示屏与 ESP32 GPIO 的引脚分配如下：

外壳

Smart Plant PCB 可以安装在定制的 3D 打印外壳中，您可以用自己的 3D 打印机打印出来。

编程

智能设备主要支持两种编程方法，并已通过测试：

• ESPHome

• Arduino

在这两种情况下，您首先需要将电路板进入闪烁模式。为此，请按住闪存按钮，同时复位电路板（按一次复位按钮），详细可参考链接https://smart-plant.readthedocs.io/en/latest/programming.html
