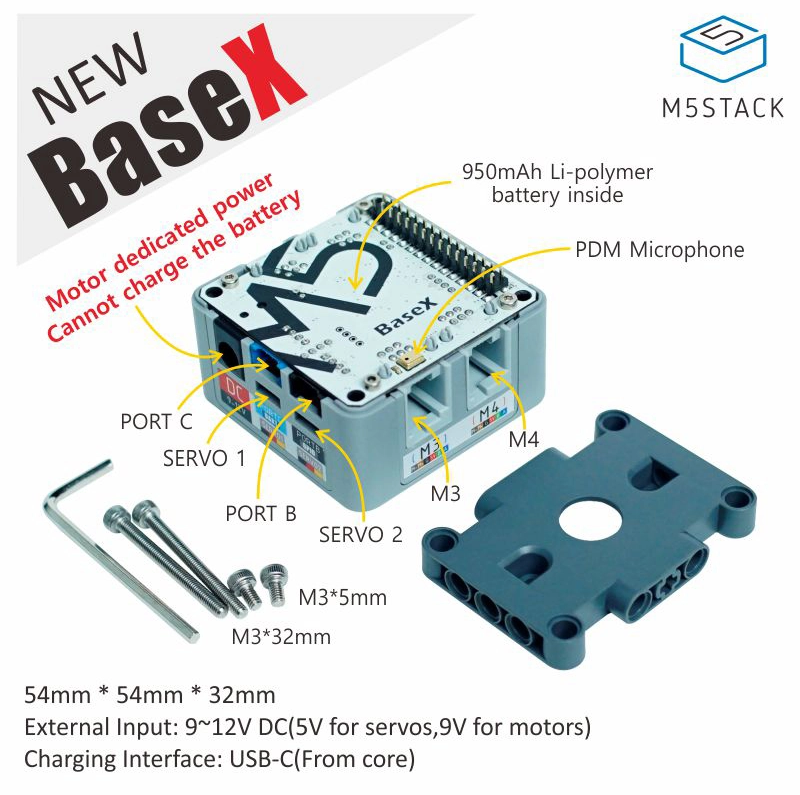

Base X 是一款兼容乐高 EV3 电机的专用底座，结构设计上与 BASE26 类似，支持多种方式进行固定，并且额外提供一个乐高连接底座，在搭建乐高结构时可以将 Base X 轻松嵌入到作品中。Base X 可同时接入 4 路（RJ11）乐高电机，支持角度 / 速度的读取和控制，完美兼容原有电机功能。此外，底座提供 2 个舵机接口，可以直接控制舵机旋转角度，一个内置的 PDM 麦克风可以采集声音。为了适应不同的使用场景，提供一个 UART 接口（16/17）与一个 GPIO 接口（26/36），接入各类传感器更加灵活。底座内置一块 950 mAh 电池，可通过 M5Core 的 USB Type - C 接口进行充电，延长续航时间。为了提高接口的驱动能力，在底座上配备了 DC 电源插孔，可以通过外部 9 - 12V 直流电源为电机供电（不能通过底座进行充电）。

产品特性

• 4路RJ12乐高电机接口(底座合计最大电流输出能力2A)
• 2路舵机驱动(底座合计最大电流输出能力2A)
• 1路UART
• 1路GPIO
• 内置PDM麦克风(G34)
• 板载DC-DC转换(9 ~ 12V输入,仅为电机独立供电)
• 内置950mAh电池
• 多种固定方式/支持乐高孔连接

应用

• 乐高编码电机/舵机控制器
• 乐高玩具DIY智能控制

包含

• 1 x Base X
• 1 x 乐高底座
• 2 x M3 * 5mm 304不锈钢内六角螺栓
• 2 x M3 * 32mm 304不锈钢内六角螺栓
• 1 x M3内六角扳手

规格参数
