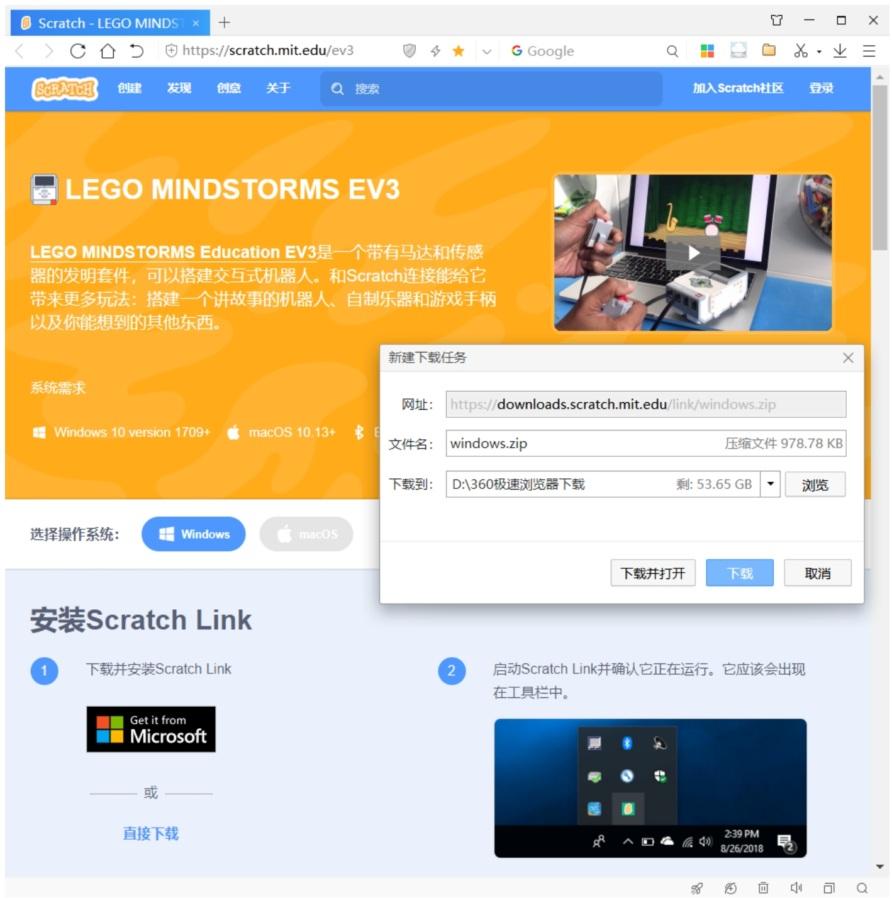

1 下载 Scratch Link

Scratch Link下载页面：https://scratch·mit·edu/ev3

2 安装 Scratch Link

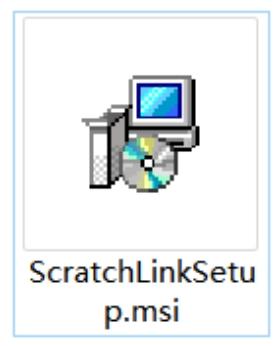

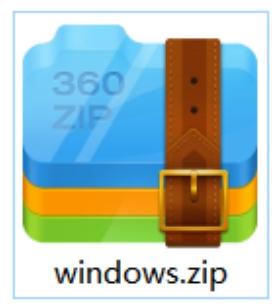

解压缩的ScratchLinkSetup·msi安装文件如下。

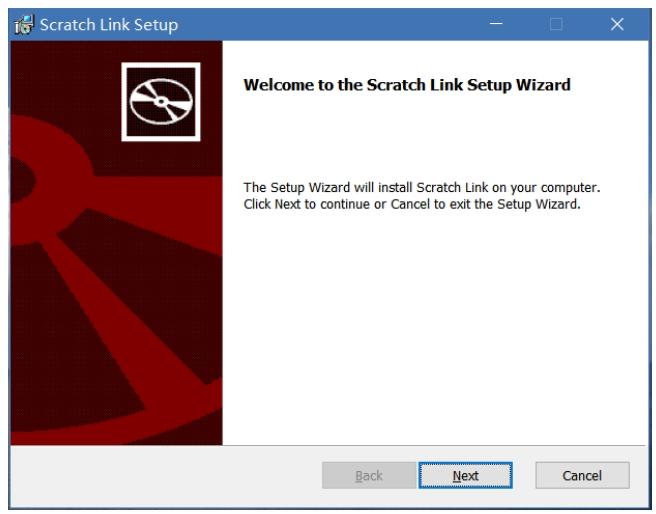

运行ScratchLinkSetup·msi安装文件，直接单击“Next”按钮，安装Scratch Link。

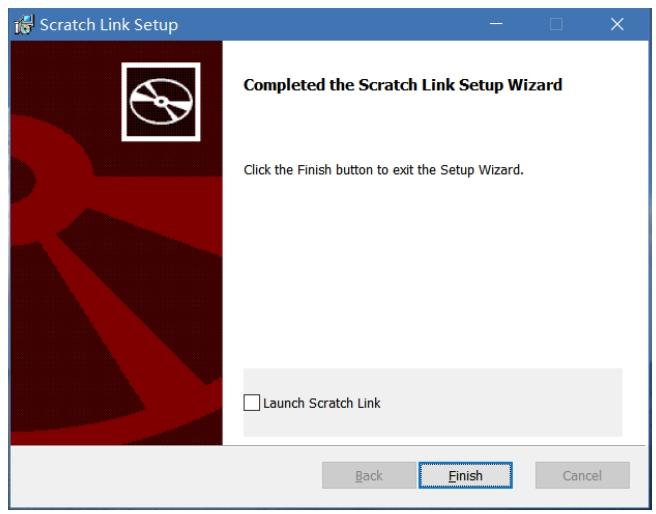

Scratch Link会很快完成安装，最后单击“Finish”按钮完成安装。

在开始菜单中找到Scratch Link图标，并双击。

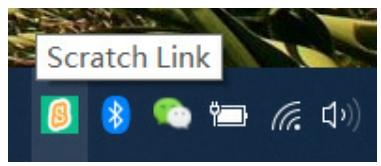

您会在系统任务栏右下角看到Scratch Link的任务栏图标。

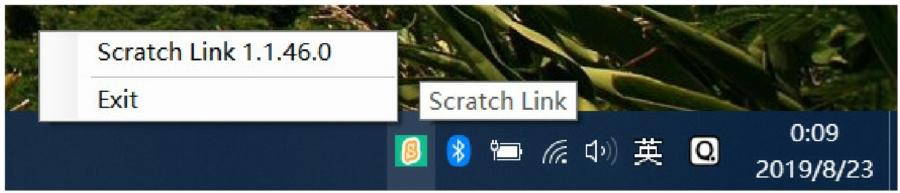

使用鼠标右键单击任务栏上的Scratch Link图标，可以查看Scratch Link的版本。单击Exit可以退出Scratch Link。

3 软件下载网址

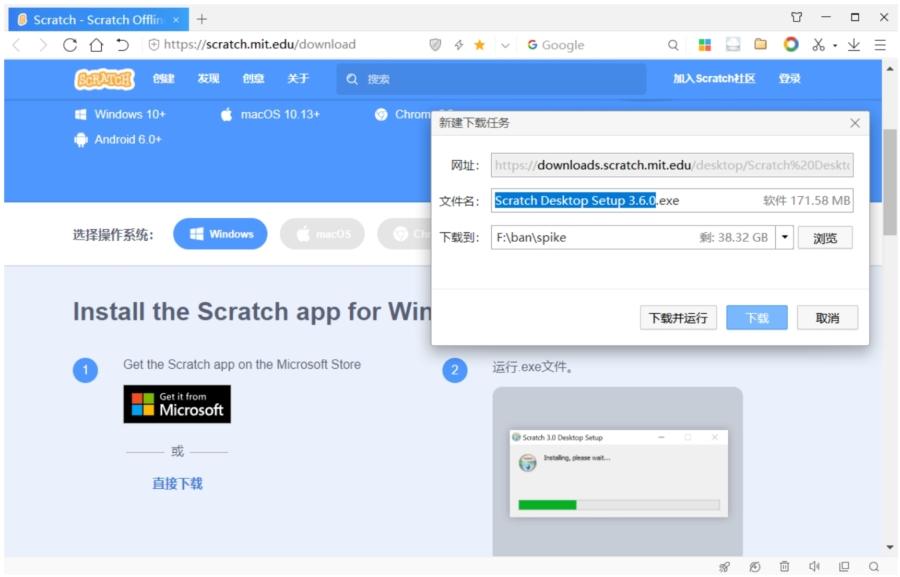

软件下载网址如下：

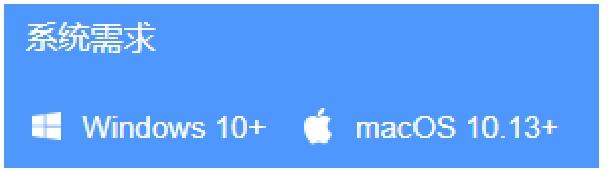

安装Scratch桌面编辑器后，无须联网即可编辑项目。该版本支持Windows和macOS。

Scratch 3·0已翻译成40种以上的语言，在超过150个国家中使用。

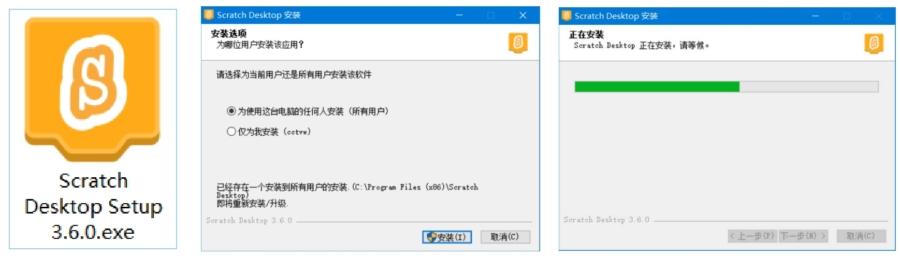

直接运行下载好的Scratch Desktop Setup 3·6·0·exe文件。

Scratch 3·0会提示您选择默认（所有用户），安装到你的电脑上。

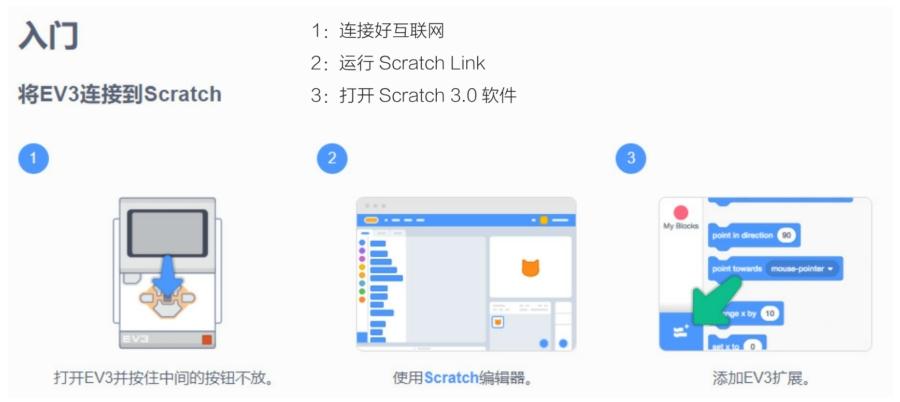

4 Scratch连接EV3

Scratch 3·0连接乐高EV3程序块。

Scratch 3.0的下载网址是：https://scratch.mit.edu/download

Scratch 3.0的详细教程可以查看《乐高机器人——Scratch与WeDo编程基础实战应用》

5 Scratch扩展EV3

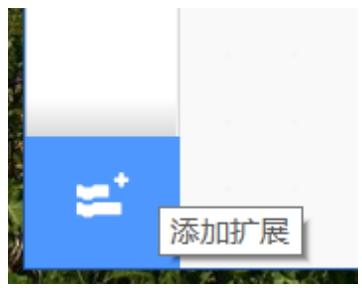

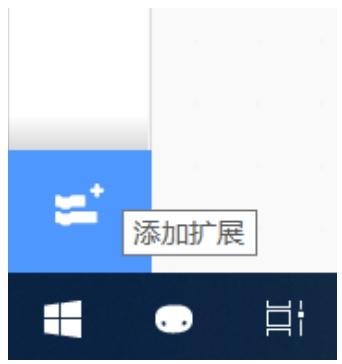

打开Scratch 3.0左下角的“添加扩展”。

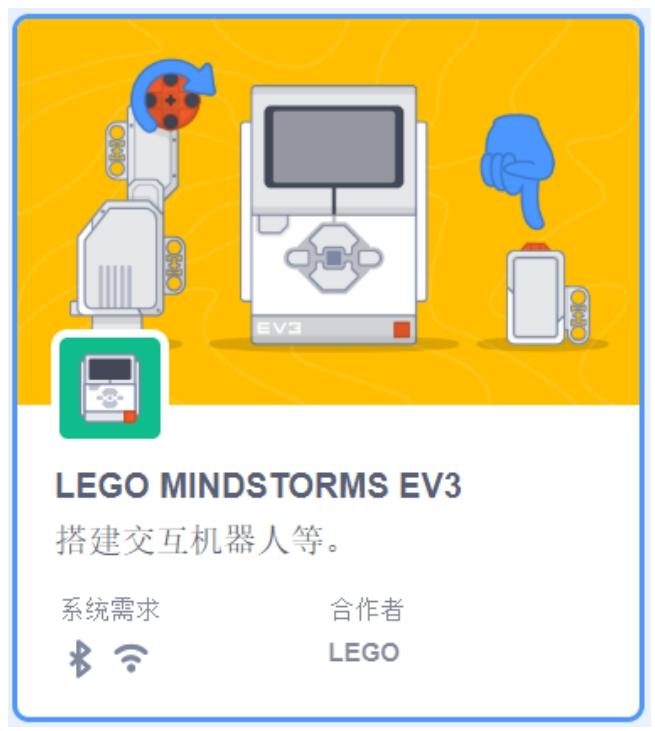

找到EV3的扩展图标，单击EV3扩展图标，把EV3加入到Scratch 3.0的编程模块里。

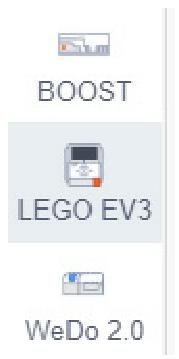

Scratch 3.0可以单独连接乐高WeDo 2.0，EV3，BOOST。

Scratch 3.0也可以同时连接乐高WeDo 2.0，EV3，BOOST。

让乐高WeDo 2.0，EV3，BOOST实现相互控制。

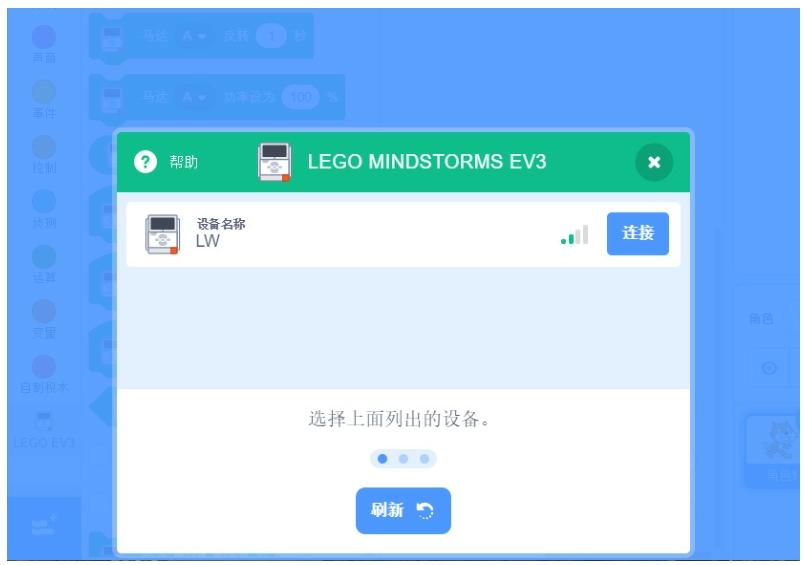

6 Scratch连接界面

单击黄色的感叹号，连接EV3。

在EV3连接列表里找到EV3程序块名字。

单击“连接”按钮，进入连接页面。

如果没有找到EV3程序块名字，可以刷新页面。

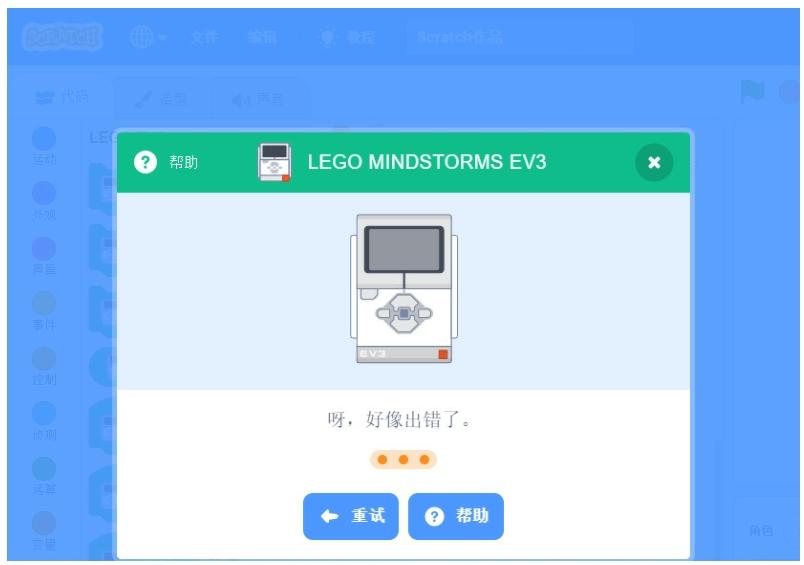

EV3的连接是很容易出现错误的。

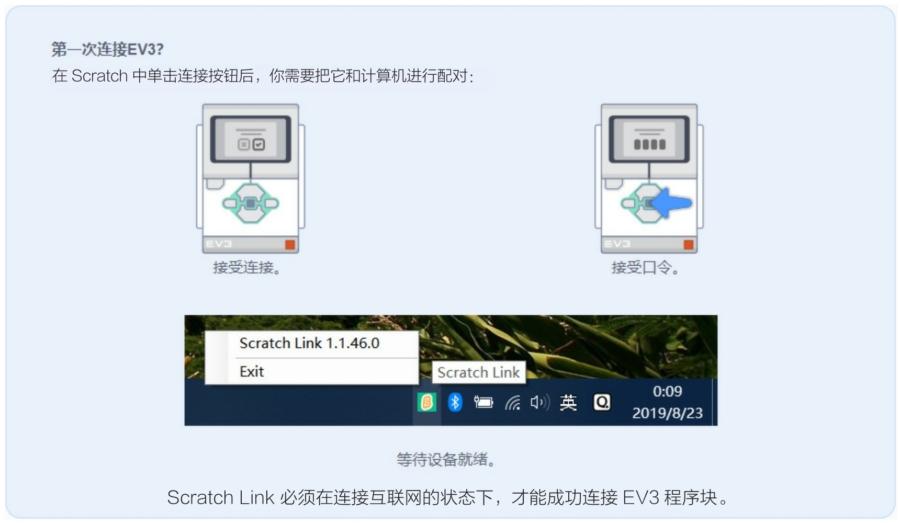

尝试多连接几次。可以先在“蓝牙”

里配对好需要连接的EV3程序块。

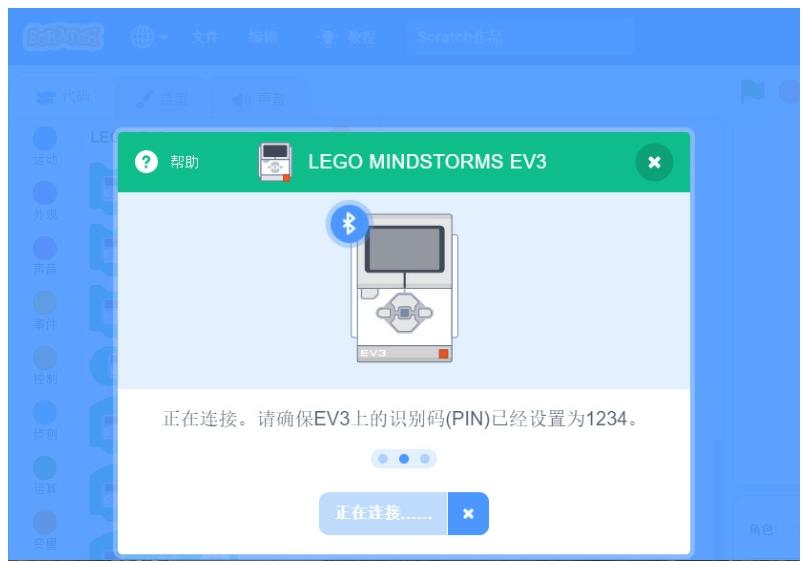

尝试多次连接后，在EV3程序块中确认输入识别码：1234。不要更改识别码（PIN）。

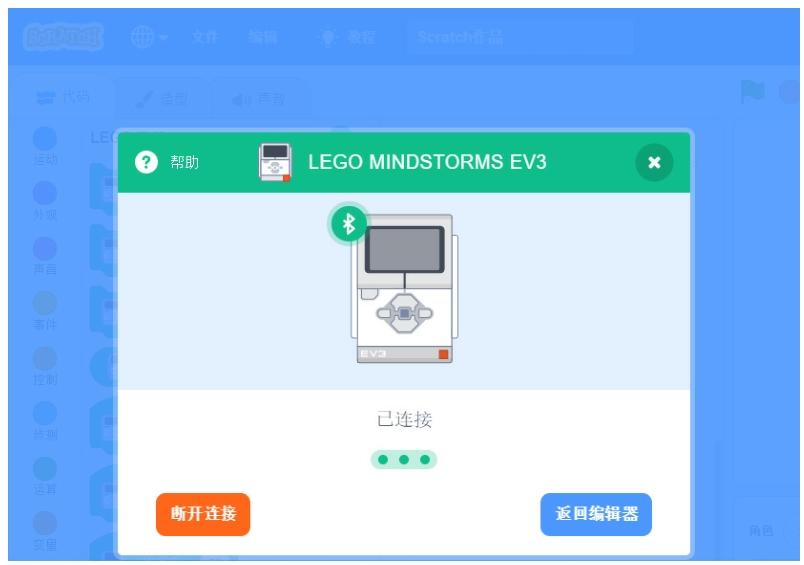

当EV3程序块成功连接上Scratch 3·0，会显示“断开连接”和“返回编辑器”。

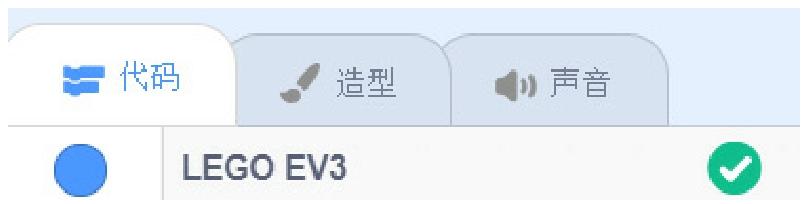

返回编辑器后，EV3模块的右上角

会显示绿色的（勾），连接成功。

7 蓝牙设置

如果连接不成功，可能是因为EV3和Windows 10系统的蓝牙没有配对好。

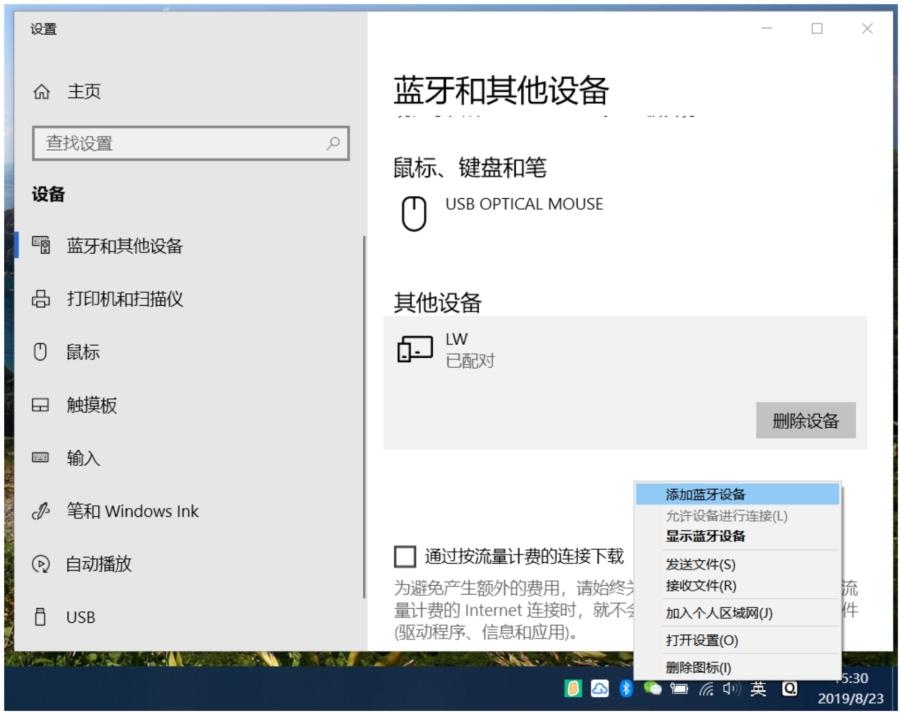

进入系统的设置＞设备＞蓝牙和其他设备选项，开启系统蓝牙，并配对好。

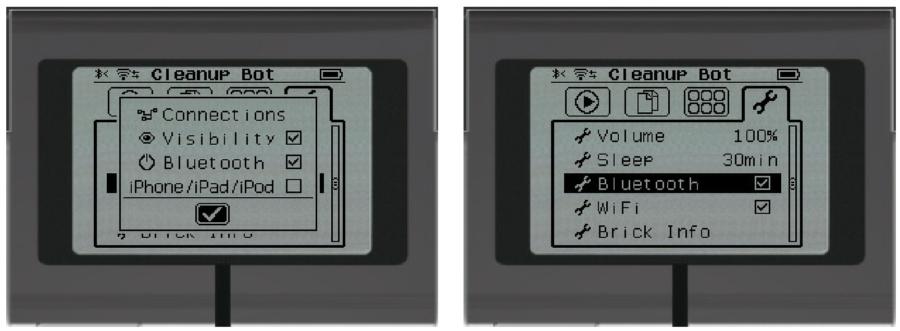

进入EV3程序块的设置页面，在蓝牙设置里开启蓝牙。

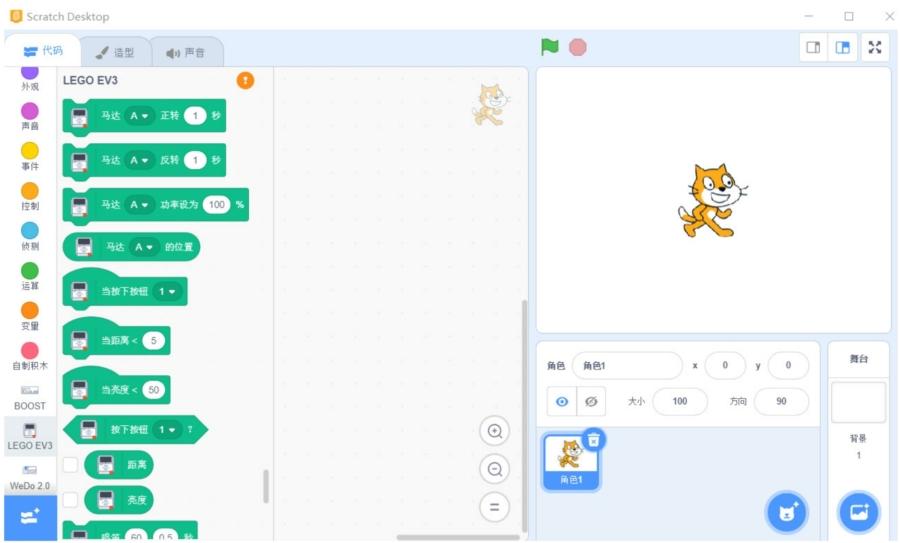

8 Scratch 3.0里的EV3模块

当需要使用EV3扩展编程模块时，在Scratch 3·0的左下角找到“添加扩展”。

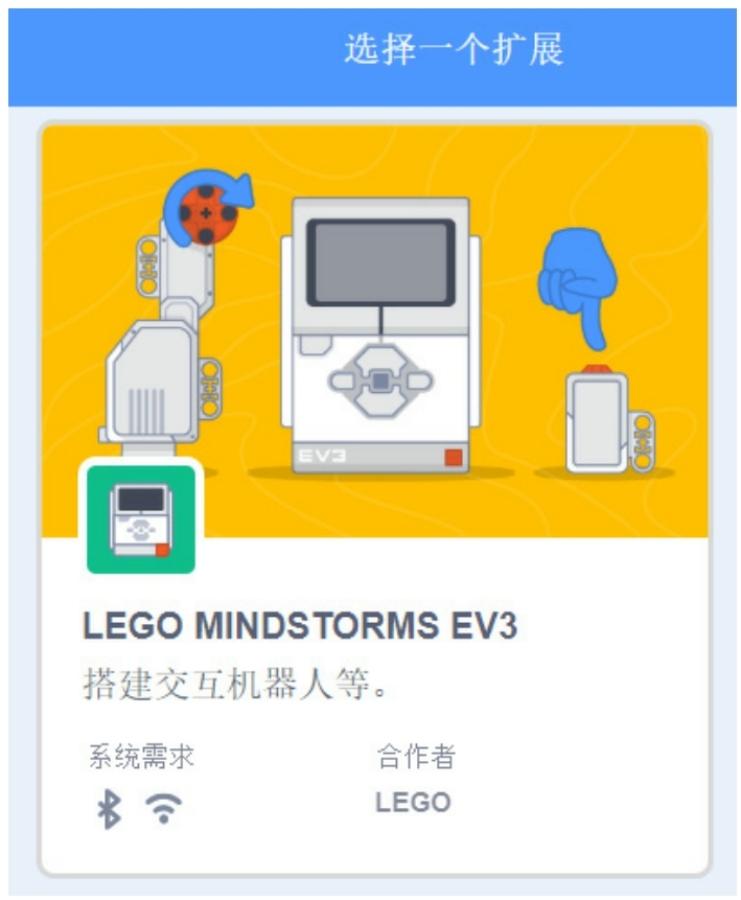

在扩展里面找到EV3的图标，对准它双击鼠标左键，确认使用EV3扩展。

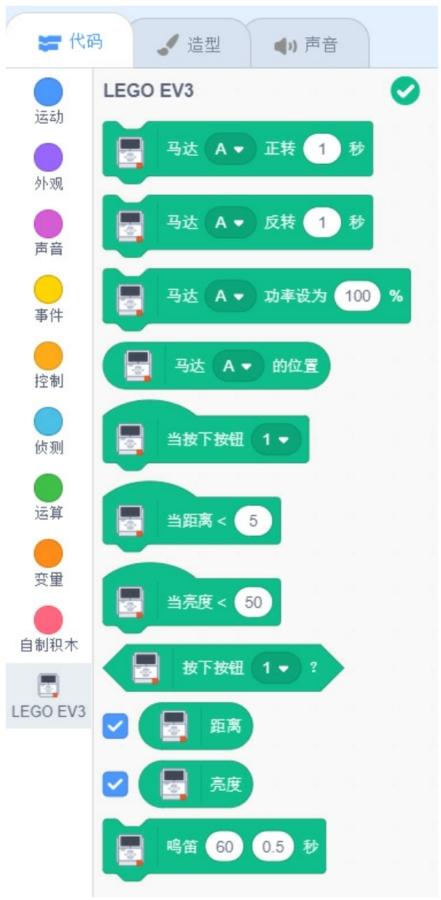

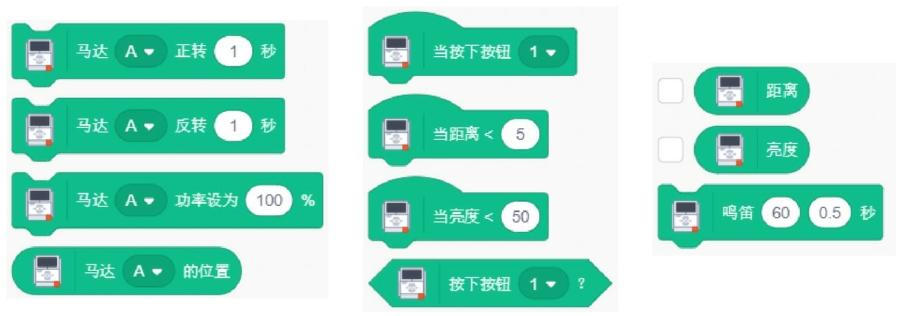

EV3扩展里包括：电机（马达）控制、传感器模块、事件、声音。

示例程序

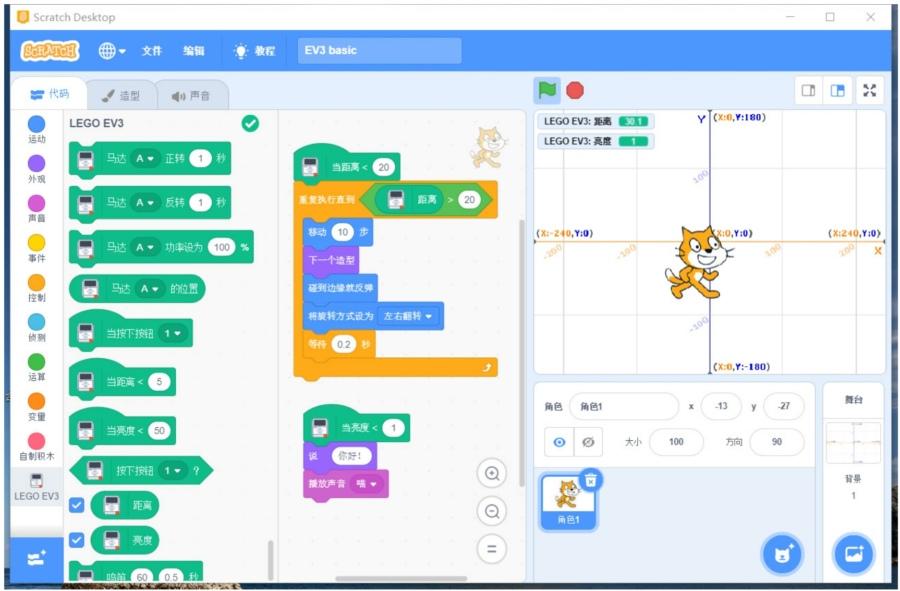

使用Scratch 3·0和EV3编写一个互动猫小程序。

当EV3的超声波传感器检测到距离小于20厘米时，小猫在舞台上来回走动。

当EV3的超声波传感器检测到距离大于20厘米时，小猫停止走动。

当EV3的颜色传感器检测到亮度小于1时，小猫说：你好，并发出叫声。

勾选距离和亮度后，在舞台上会显示效果。
