OLED驱动芯片:SSD1306
开发平台: vscode+platformIO

开发板:ESP32 Divkit v1

目前Arduino平台上使用最广泛的OLED库: U8G2
github地址: https://github.com/olikraus/u8g2/
设置和参考手册:https://github.com/olikraus/u8g2/wiki

U8g2：单色显示器库，版本2
U8g2是用于嵌入式设备的单色图形库。U8g2支持单色OLED和LCD，包括以下控制器：SSD1305，SSD1306，SSD1309，SSD1322，SSD1325，SSD1327，SSD1329，SSD1606，SSD1607，SH1106，SH1107，SH1108，SH1122，T6963，RA8835，LC7981，PCD8544，PCF8812，HX12 ，UC1601，UC1604，UC1608，UC1610，UC1611，UC1701，ST7565，ST7567，ST7588，ST75256，NT7534，IST3020，ST7920，LD7032，KS0108，SED1520，SBN1661，IL3820，MAX7219（完整列表请参见此处）。

为什么要运用U8g2库？
U8g2库平台支持性好，基本上支持绝大部分Arduino开发板；
U8g2库显示控制器支持性好，基本上市面上的OLED都完美支持；
U8g2库 API众多，特别支持了中文，支持了不同字体，这是一个对于开发者俩说不小的福利。

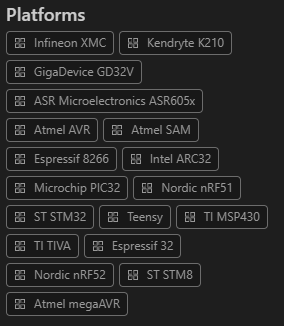

支持单片机平台:

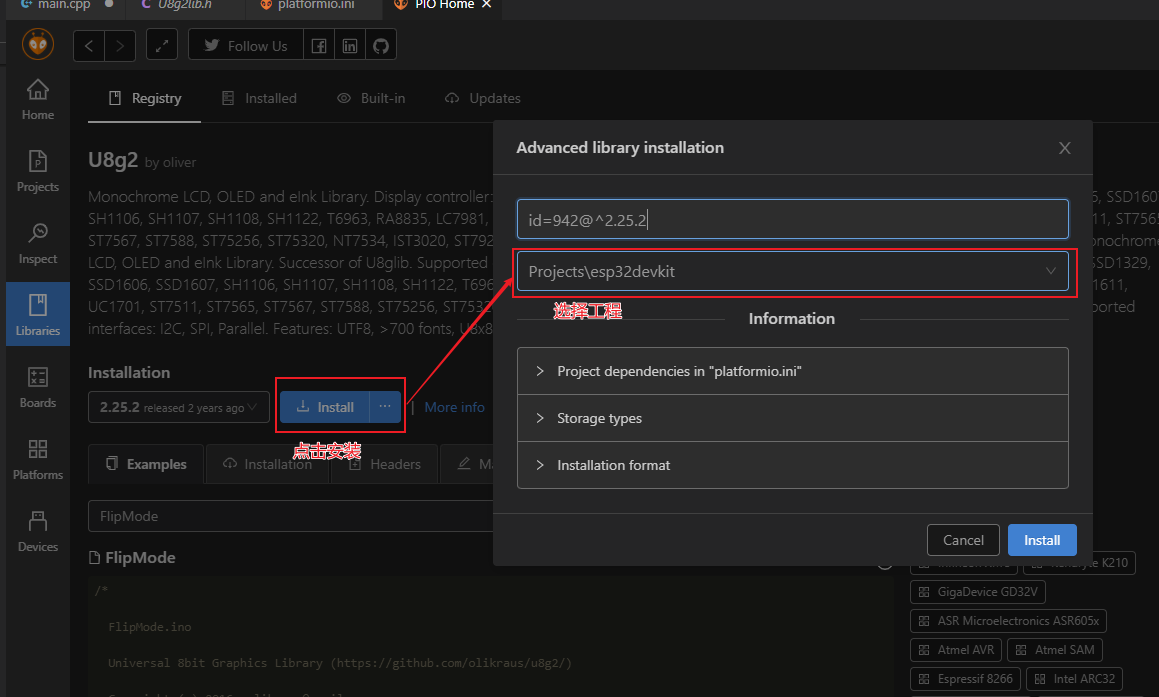

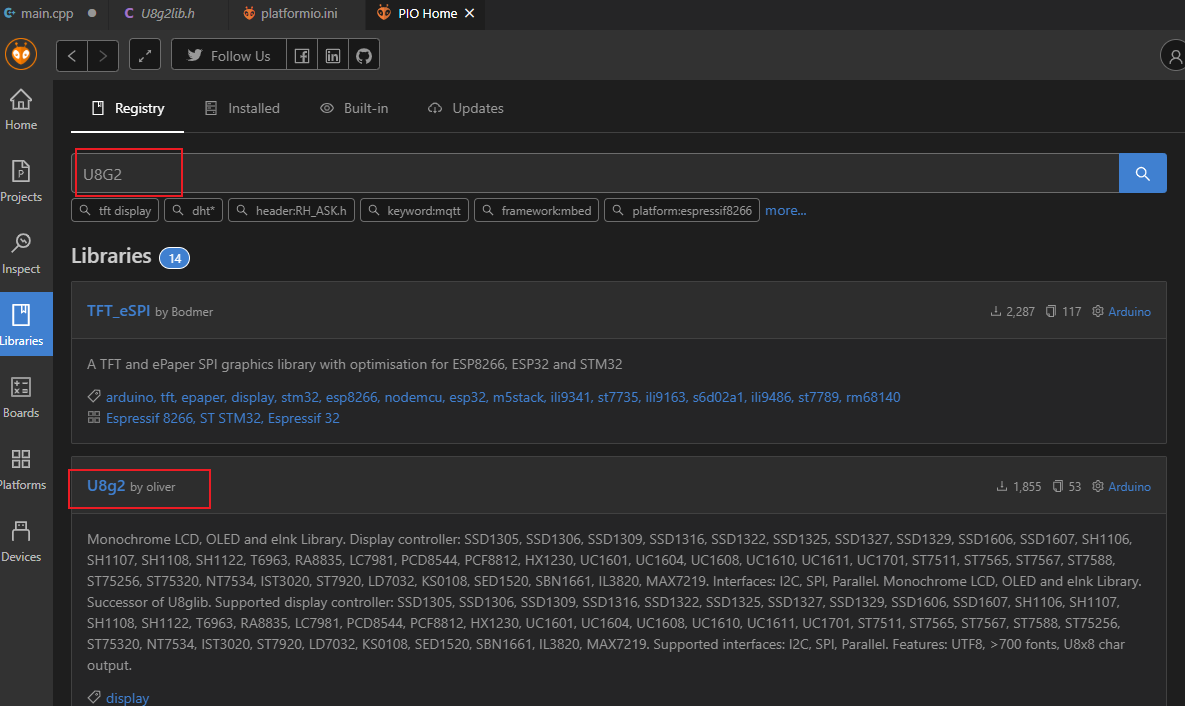

一. u8g2的安装

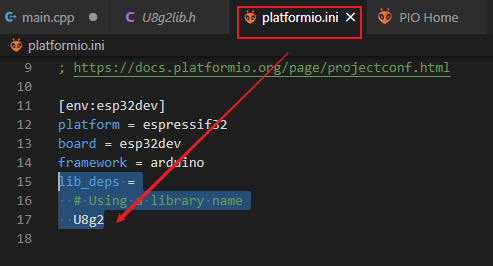

再platformIO.ini中配置库

lib_deps =
  # Using a library name
  U8g2

二. u8g2函数库

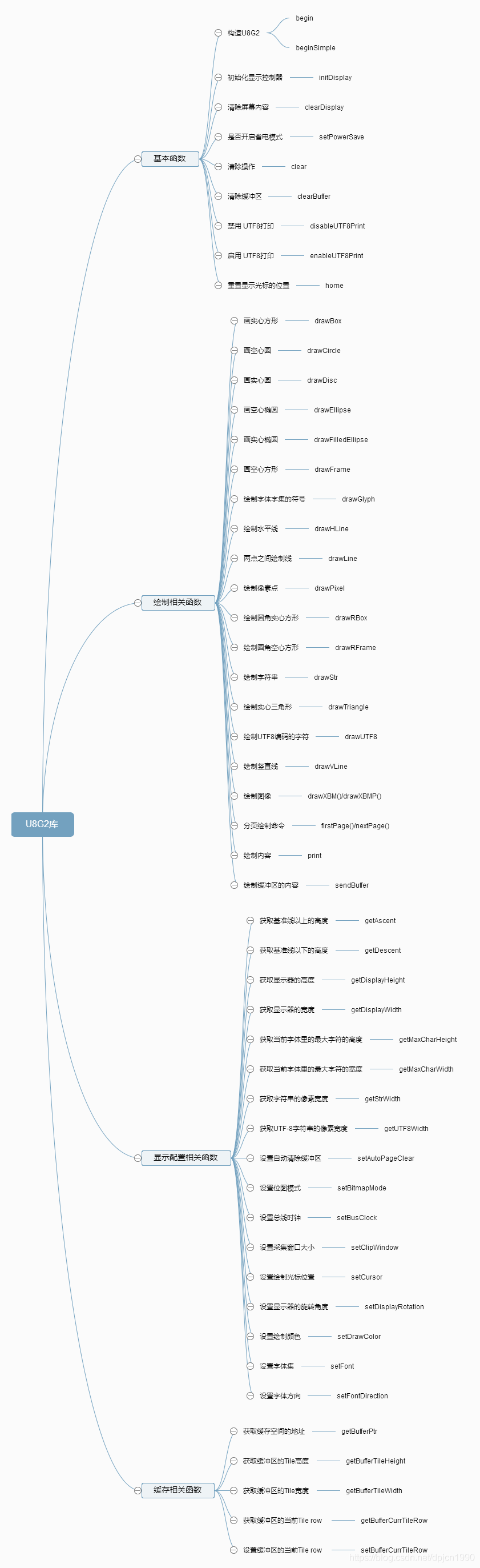

方法可以分为四大类：
基本函数
绘制相关函数
显示配置相关函数
缓存相关函数
U8g2库函数详解

三. 基本函数

1. u8g2.begin() —— 构造U8G2
初始化显示器, 清屏, 唤醒屏幕
/**
 * 初始化U8g2库
 * @Note 关联方法 initDisplay clearDisplay setPowerSave
 */
bool U8G2::begin(void)

2. u8g2.beginSimple() —— 构造U8G2

只是初始化显示器, 并不清屏, 也不唤醒屏幕

3. u8g2.initDisplay() —— 初始化显示控制器
/**
 * 初始化显示控制器
 */
void U8G2::initDisplay(void)

4. u8g2.clearDisplay() —— 清除屏幕内容

/**
 * 清除屏幕
 */
void U8G2::clearDisplay(void)

5. u8g2.setPowerSave() —— 是否开启省电模式

/**
 * 清除显示缓冲区
 * @param is_enable
 *        1 表示启用显示器的省电模式，屏幕上看不到任何东西
 *        0 表示禁用省电模式
 */
void U8G2::setPowerSave(uint8_t is_enable)

6. u8g2.clear() —— 清除操作

/**
 * 清除屏幕显示，清除缓冲区，光标回到左上角原点位置（0，0）
 * @Note 关联方法 home clearDisplay clearBuffer
 */
void U8G2::clear(void)

7. u8g2.clearBuffer() —— 清除缓冲区

/**
 * 清除内存中数据缓冲区
 */
void U8G2::clearBuffer(void)

8. u8g2.disableUTF8Print() —— 禁用 UTF8打印

/**
 * 禁用Arduino平台下支持输出UTF8字符集，默认是开启
 */
void U8G2::disableUTF8Print(void)

9. u8g2.enableUTF8Print() —— 启用 UTF8打印

/**
 * 开启Arduino平台下支持输出UTF8字符集
 */
void U8G2::enableUTF8Print(void)
开启UTF-8后,我们可以使用其UTF-8字库

#include <Arduino.h>
#include <U8g2lib.h>

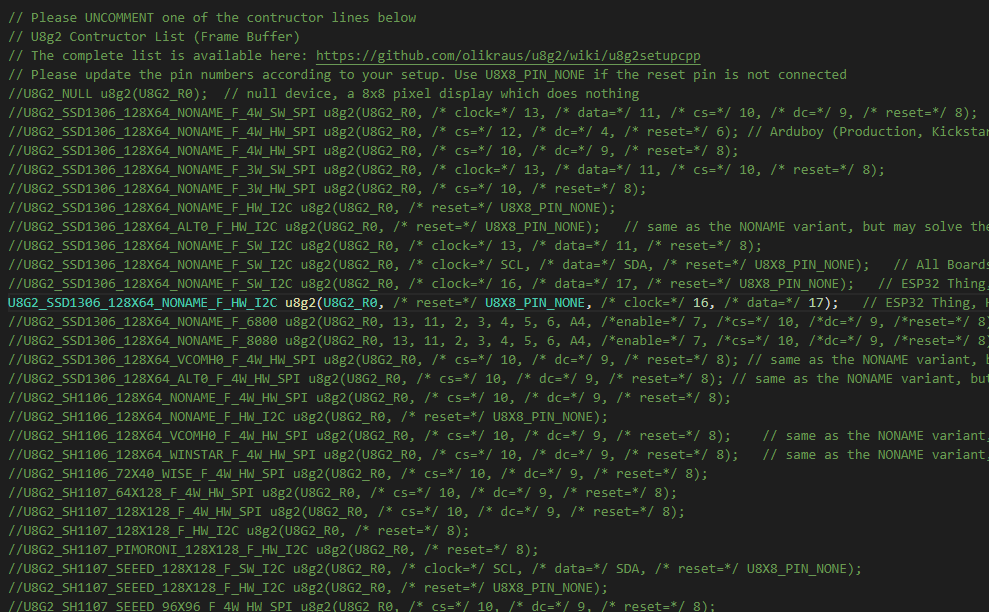

U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, /* reset=*/U8X8_PIN_NONE, /* clock=*/22, /* data=*/21); // ESP32 Thing, HW I2C with pin remapping

void setup(void)
{
  u8g2.begin();
  u8g2.enableUTF8Print(); // enable UTF8 support for the Arduino print() function
}
void loop(void)
{
  u8g2.setFont(u8g2_font_unifont_t_chinese2); // use chinese2
  u8g2.firstPage();
  do
  {
    u8g2.setCursor(0, 20);
    u8g2.print("helloworld"); // Chinese "Hello World"
    u8g2.setCursor(0, 40);
    u8g2.print("你好世界"); // Chinese "Hello World"
  } while (u8g2.nextPage());
  delay(1000);
}

10. u8g2.home() —— 重置显示光标的位置
/**
 * 重置显示光标的位置，回到原点（0，0）
 * @Note 关联方法 print clear
 */
void U8G2::home(void)

四. 绘制相关函数

1. u8g2.drawBox() —— 画实心方形
/**
 * 画实心方形，左上角坐标为(x,y),宽度为w，高度为h
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param w 方形的宽度
 * @param h 方形的高度
 * @Note 关联方法 drawFrame setDrawColor
 */
void U8G2::drawBox(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w, u8g2_uint_t h)
如果支持绘制颜色（也就是不是单色显示器），那么由setDrawColor设置；

#include <Arduino.h>
#include <U8g2lib.h>

U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, /* reset=*/U8X8_PIN_NONE, /* clock=*/22, /* data=*/21); // ESP32 Thing, HW I2C with pin remapping

void setup(void)
{
  u8g2.begin();
}
void loop(void)
{
  u8g2.drawBox(3,7,25,15);
  u8g2.sendBuffer();
  delay(1000);
}

2. u8g2.drawCircle() —— 画空心圆
/**
 * 画空心圆，圆心坐标为(x0,y0),半径为rad
 * @param x0 圆点的x坐标
 * @param y0 圆点的y坐标
 * @param rad 圆形的半径
 * @param opt 圆形选项
 *        U8G_DRAW_ALL 整个圆
 *        U8G2_DRAW_UPPER_RIGHT 右上部分的圆弧
 *        U8G2_DRAW_UPPER_LEFT  左上部分的圆弧
 *        U8G2_DRAW_LOWER_LEFT  左下部分的圆弧
 *        U8G2_DRAW_LOWER_RIGHT 右下部分的圆弧
 *        选项可以通过 | 操作符来组合
 * @Note 关联方法 drawDisc setDrawColor
 */
void U8G2::drawCircle(u8g2_uint_t x0, u8g2_uint_t y0, u8g2_uint_t rad, uint8_t opt = U8G2_DRAW_ALL)
如果支持绘制颜色（也就是不是单色显示器），那么由setDrawColor设置；
直径等于2rad + 1；
例: 画圆动画 (4帧😂😂😂😂)

#include <Arduino.h>
#include <U8g2lib.h>

U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, /* reset=*/U8X8_PIN_NONE, /* clock=*/22, /* data=*/21); // ESP32 Thing, HW I2C with pin remapping

void setup(void)
{
  u8g2.begin();
}
void loop(void)
{
  u8g2.clear();
  u8g2.drawCircle(64, 32, 25, U8G2_DRAW_UPPER_RIGHT);
  u8g2.sendBuffer();
  delay(1000);
  u8g2.drawCircle(64, 32, 25, U8G2_DRAW_LOWER_RIGHT);
  u8g2.sendBuffer();
  delay(1000);
  u8g2.drawCircle(64, 32, 25, U8G2_DRAW_LOWER_LEFT);
  u8g2.sendBuffer();
  delay(1000);
  u8g2.drawCircle(64, 32, 25, U8G2_DRAW_UPPER_LEFT);
  u8g2.sendBuffer();
  delay(1000);
}

3. u8g2.drawDisc() —— 画实心圆
/**
 * 画实心圆，圆心坐标为(x0,y0),半径为rad
 * @param x0 圆点的x坐标
 * @param y0 圆点的y坐标
 * @param rad 圆形的半径
 * @param opt 圆形选项
 *        U8G_DRAW_ALL 整个圆
 *        U8G2_DRAW_UPPER_RIGHT 右上部分的圆弧
 *        U8G2_DRAW_UPPER_LEFT  左上部分的圆弧
 *        U8G2_DRAW_LOWER_LEFT  左下部分的圆弧
 *        U8G2_DRAW_LOWER_RIGHT 右下部分的圆弧
 *       选项可以通过 | 操作符来组合
 * @Note 关联方法 drawCircle setDrawColor
 */
void U8G2::drawDisc(u8g2_uint_t x0, u8g2_uint_t y0, u8g2_uint_t rad, uint8_t opt = U8G_DRAW_ALL)
如果支持绘制颜色（也就是不是单色显示器），那么由setDrawColor设置；
直径等于2rad + 1；

4. u8g2.drawEllipse() —— 画空心椭圆

/**
 * 画空心椭圆，圆心坐标为(x0,y0),半径为rad
 * @param x0 圆点的x坐标
 * @param y0 圆点的y坐标
 * @param rx 椭圆形水平x方向的半径
 * @param ry 椭圆形竖直y方向的半径
 * @param opt 圆形选项
 *        U8G_DRAW_ALL 整个椭圆
 *        U8G2_DRAW_UPPER_RIGHT 右上部分的圆弧
 *        U8G2_DRAW_UPPER_LEFT  左上部分的圆弧
 *        U8G2_DRAW_LOWER_LEFT  左下部分的圆弧
 *        U8G2_DRAW_LOWER_RIGHT 右下部分的圆弧
 *        选项可以通过 | 操作符来组合
 * @Note 关联方法 drawCircle
 */
void U8G2::drawEllipse(u8g2_uint_t x0, u8g2_uint_t y0, u8g2_uint_t rx, u8g2_uint_t ry, uint8_t opt)

5. u8g2.drawFilledEllipse() —— 画实心椭圆
/**
 * 画实心椭圆，圆心坐标为(x0,y0),半径为rad
 * @param x0 圆点的x坐标
 * @param y0 圆点的y坐标
 * @param rx 椭圆形水平x方向的半径
 * @param ry 椭圆形竖直y方向的半径
 * @param opt 圆形选项
 *        U8G_DRAW_ALL 整个椭圆
 *        U8G2_DRAW_UPPER_RIGHT 右上部分的圆弧
 *        U8G2_DRAW_UPPER_LEFT  左上部分的圆弧
 *        U8G2_DRAW_LOWER_LEFT  左下部分的圆弧
 *        U8G2_DRAW_LOWER_RIGHT 右下部分的圆弧
 *        选项可以通过 | 操作符来组合
 * @Note 关联方法 drawCircle
 */
void U8G2::drawFilledEllipse(u8g2_uint_t x0, u8g2_uint_t y0, u8g2_uint_t rx, u8g2_uint_t ry, uint8_t opt)

6. u8g2.drawFrame() —— 画空心方形
/**
 * 画空心方形，左上角坐标为(x,y),宽度为w，高度为h
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param w 方形的宽度
 * @param h 方形的高度
 * @Note 关联方法 setDrawColor
 */
void U8G2::drawFrame(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w, u8g2_uint_t h)

7. u8g2.drawGlyph() —— 绘制字体字集的符号

/**
 * 绘制字体字集里面定义的符号
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param encoding 字符的unicode值
 * @Note 关联方法 setFont
 */
void U8G2::drawGlyph(u8g2_uint_t x, u8g2_uint_t y, uint16_t encoding)

8. u8g2.drawHLine() —— 绘制水平线

/**
 * 绘制水平线
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param w 水平线的长度
 * @Note 关联方法 setDrawColor
 */
 void U8G2::drawHLine(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w)

9. u8g2.drawLine() —— 两点之间绘制线

/**
 * 绘制线，从坐标(x0,y0) 到(x1,y1)
 * @param x0 端点0的x坐标
 * @param y0 端点0的y坐标
 * @param x1 端点1的x坐标
 * @param y1 端点1的y坐标
 * @Note 关联方法 setDrawColor
 */
 void U8G2::drawLine(u8g2_uint_t x0, u8g2_uint_t y0, u8g2_uint_t x1, u8g2_uint_t y1)

10. u8g2.drawPixel() —— 绘制像素点

/**
 * 绘制像素点，坐标(x,y)
 * @param x 像素点的x坐标
 * @param y 像素点的y坐标
 * @Note 关联方法 setDrawColor
 */
void U8G2::drawPixel(u8g2_uint_t x, u8g2_uint_t y)
我们可以利用这个绘制方法自定义自己的图形显示

11. u8g2.drawRBox() —— 绘制圆角实心方形

/**
 * 绘制圆角实心方形，左上角坐标为(x,y),宽度为w，高度为h，圆角半径为r
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param w 方形的宽度
 * @param h 方形的高度
 * @param r 圆角半径
 */
void U8G2::drawRBox(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w, u8g2_uint_t h, u8g2_uint_t r)

12. u8g2.drawRFrame() —— 绘制圆角空心方形

/**
 * 绘制圆角空心方形，左上角坐标为(x,y),宽度为w，高度为h，圆角半径为r
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param w 方形的宽度
 * @param h 方形的高度
 * @param r 圆角半径
 */
void U8G2::drawRFrame(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w, u8g2_uint_t h, u8g2_uint_t r)

13. u8g2.drawStr() —— 绘制字符串

/**
 * 绘制字符串
 * @param x 左上角的x坐标
 * @param y 左上角的y坐标
 * @param s 绘制字符串内容
 * @return 字符串的长度
 */
u8g2_uint_t U8g2::drawStr(u8g2_uint_t x, u8g2_uint_t y, const char *s)
需要先设置字体，调用setFont方法；
这个方法不能绘制encoding超过256的，超过256需要用drawUTF8或者drawGlyph；说白了就是一般用来显示英文字符；
x，y属于字符串左下角的坐标；

14. u8g2.drawTriangle() —— 绘制实心三角形

/**
 * 绘制实心三角形，定点坐标分别为(x0,y0),(x1,y1),(x2,y2)
 */
void U8G2::drawTriangle(int16_t x0, int16_t y0, int16_t x1, int16_t y1, int16_t x2, int16_t y2)

15. u8g2.drawUTF8() —— 绘制UTF8编码的字符

/**
 * 绘制UTF8编码的字符串
 * @param x 字符串在屏幕上的左下角x坐标
 * @param y 字符串在屏幕上的左下角y坐标
 * @param s 需要绘制的UTF-8编码字符串
 * @return 返回字符串的长度
 */
u8g2_uint_t U8g2::drawUTF8(u8g2_uint_t x, u8g2_uint_t y, const char *s)

16. u8g2.drawVLine() —— 绘制竖直线

/**
 * 绘制竖直线
 * @param x 左上角坐标x
 * @param y 左上角坐标y
 * @param h 高度
 */
void U8G2::drawVLine(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t h)

17. u8g2.drawXBM()/drawXBMP() —— 绘制图像

/**
 * 绘制图像
 * @param x 左上角坐标x
 * @param y 左上角坐标y
 * @param w 图形宽度
 * @param h 图形高度
 * @param bitmap 图形内容
 * @Note 关联方法 setBitmapMode
 */
void U8G2::drawXBM(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w, u8g2_uint_t h, const uint8_t *bitmap)
void U8G2::drawXBMP(u8g2_uint_t x, u8g2_uint_t y, u8g2_uint_t w, u8g2_uint_t h, const uint8_t *bitmap)
drawXBM和drawXBMP区别在于 XBMP支持PROGMEM；

18. u8g2.firstPage()/nextPage() —— 绘制命令

/**
 * 绘制图像
 */
void U8G2::firstPage(void)
uint8_t U8G2::nextPage(void)
firstPage方法会把当前页码位置变成0；
修改内容处于firstPage和nextPage之间，每次都是重新渲染所有内容；
优势点：该方法消耗的ram空间，比sendBuffer消耗的ram空间要少；
实例:

u8g2.firstPage();
  do {
    /* all graphics commands have to appear within the loop body. */
    u8g2.setFont(u8g2_font_ncenB14_tr);
    u8g2.drawStr(0,20,"Hello World!");
  } while ( u8g2.nextPage() );

19. u8g2.print() —— 绘制内容

/**
 * 绘制内容
 * @Note 关联方法  setFont setCursor enableUTF8Print
 */
void U8G2::print(...)

20. u8g2.sendBuffer() —— 绘制缓冲区的内容

/**
 * 绘制缓冲区的内容
 * @Note 关联方法  clearBuffer
 */
void U8G2::sendBuffer(void)
sendBuffer的RAM占用空间大，需要结合构造器的buffer选项（请继续往下看，先有个概念）使用；
不管是fistPage、nextPage还是sendBuffer，都涉及到一个叫做 current page position的概念；

五. 显示配置相关函数

1. u8g2.getAscent()
/**
 * 获取基准线以上的高度
 * @return 返回高度值
 * @Note 关联方法  setFont getDescent setFontRefHeightAll
 */
int8_t U8G2::getAscent(void)
跟字体有关（setFont）

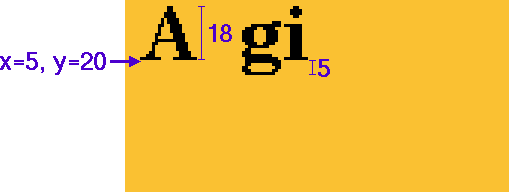

示例：下面例子，ascent是18


2. u8g2.getDescent() —— 获取基准线以下的高度
/**
 * 获取基准线以下的高度
 * @return 返回高度值
 * @Note 关联方法  setFont setFontRefHeightAll
 */
int8_t U8G2::getDescent(void)
跟字体有关（setFont）；
示例：下面例子，descent是-5


3. u8g2.getDisplayHeight() —— 获取显示器的高度
/**
 * 获取显示器的高度
 * @return 返回高度值
 */
u8g2_uint_t getDisplayHeight(void)

4. u8g2.getDisplayWidth() —— 获取显示器的宽度

/**
 * 获取显示器的宽度
 * @return 返回宽度值
 */
u8g2_uint_t getDisplayWidth(void)

5. u8g2.getMaxCharHeight() —— 获取当前字体里的最大字符的高度

/**
 * 获取当前字体里的最大字符的高度
 * @return 返回高度值
 * @Note 关联方法 setFont
 */
u8g2_uint_t getMaxCharHeight(void)

6. u8g2.getMaxCharWidth() —— 获取当前字体里的最大字符的宽度

/**
 * 获取当前字体里的最大字符的宽度
 * @return 返回宽度值
 * @Note 关联方法 setFont
 */
u8g2_uint_t getMaxCharWidth(void)

7. u8g2.getStrWidth() —— 获取字符串的像素宽度

/**
 * 获取字符串的像素宽度
 * @param s 绘制字符串
 * @return 返回字符串的像素宽度值
 * @Note 关联方法 setFont drawStr
 */
u8g2_uint_t U8G2::getStrWidth(const char *s)

8. u8g2.getUTF8Width() —— 获取UTF-8字符串的像素宽度

/**
 * 获取UTF-8字符串的像素宽度
 * @param s 绘制字符串
 * @return 返回字符串的像素宽度值
 * @Note 关联方法 setFont drawStr
 */
u8g2_uint_t U8G2::getUTF8Width(const char *s)

9. u8g2.setAutoPageClear() —— 设置自动清除缓冲区

/**
 * 是否自动清除缓冲区
 * @param mode 0 表示关闭
 *             1 表示开启，默认是开启
 */
void U8G2::setAutoPageClear(uint8_t mode)
建议该方法保持默认就好，如果用户禁止了，那么需要自己维护缓冲区的状态或者手动调用clearBuffer；

10. u8g2.setBitmapMode() —— 设置位图模式

/**
 * 设置位图模式（定义drawXBM方法是否绘制背景颜色）
 * @param is_transparent
 *         0 绘制背景颜色，不透明，默认是该值
 *         1 不绘制背景颜色，透明
 * @Note 关联方法 drawXBM
 */
void U8G2::setBitmapMode(uint8_t is_transparent)

11. u8g2.setBusClock() —— 设置总线时钟

/**
 * 设置总线时钟(I2C SPI)
 * @param mode clock_speed 总线时钟频率(Hz)
 * @Note 关联方法 begin
 */
void U8G2::setBusClock(uint32_t clock_speed);
仅仅Arduino平台支持；
必须在u8g2.begin() 或者 u8g2.initDisplay()之前调用；

12. u8g2.setClipWindow() —— 限制绘图区域大小

/**
 * 设置采集窗口，窗口范围从左上角(x0,y0)到右下角(x1,y1)
 * 也就是我们绘制的内容只能在规范范围内显示
 * @param x0 左上角x坐标
 * @param y0 左上角y坐标
 * @param x1 右下角x坐标
 * @param y1 右下角y坐标
 * @Note 关联方法 begin
 */
void U8G2::setClipWindow(u8g2_uint_t x0, u8g2_uint_t y0, u8g2_uint_t x1, u8g2_uint_t y1 );
可以通过 setMaxClipWindow 去掉该限制

13. u8g2.setCursor() —— 设置光标位置

/**
 * 设置绘制光标位置(x,y)
 * @Note 关联方法 print
 */
void U8G2::setCursor(u8g2_uint_t x, u8g2_uint_t y)

14. u8g2.setDisplayRotation() —— 设置显示器的旋转角度

/**
 * 设置显示器的旋转角度
 * @param u8g2_cb 旋转选项
 *        U8G2_R0 不做旋转 水平
 *        U8G2_R1 旋转90度
 *        U8G2_R2 旋转180度
 *        U8G2_R3 旋转270度
 *        U8G2_MIRROR 不做旋转 水平，显示内容是镜像的，暂时不理解
 */
void setDisplayRotation(const u8g2_cb_t *u8g2_cb)

15. u8g2.setDrawColor() —— 设置绘制颜色

/**
 * 设置绘制颜色（暂时还没有具体去了解用法）
 */
void U8G2::setDrawColor(uint8_t color)

16. u8g2.setFont() —— 设置字体集

/**
 * 设置字体集（字体集用于字符串绘制方法或者glyph绘制方法）
 * @param font 具体的字体集
 * @Note 关联方法  drawUTF8 drawStr drawGlyph print
 */
void U8G2::setFont(const uint8_t *font)
请看第九章获取字库更多信息

17. u8g2.setFontMode() 设置显示模式
启用(1)或禁用(0)透明模式

18. u8g2.setFontDirection() —— 设置字体方向
/**
 * 定义字符串绘制或者图形绘制的方向
 * @param dir 方向
 * @param 关联方法 drawStr
 */
void U8G2::setFontDirection(uint8_t dir)

六. 缓存相关函数

1. u8g2.getBufferPtr() —— 获取缓存空间的地址
/**
 * 获取缓存空间的地址
 * @return 返回缓存空间起始地址
 * @Note 关联方法 getBufferTileHeight, getBufferTileWidth, clearBuffer
 */
uint8_t *U8G2::getBufferPtr(void)

2. u8g2.getBufferTileHeight() —— 获取缓冲区的Tile高度

/**
 * 获取缓冲区的Tile高度
 * @return 返回高度值
 */
uint8_t U8G2::getBufferTileHeight(void)
一个tile等于8个像素点.

3. u8g2.getBufferTileWidth() —— 获取缓冲区的Tile宽度

/**
 * 获取缓冲区的Tile宽度
 * @return 返回宽度值
 */
uint8_t U8G2::getBufferTileWidth(void)

4. u8g2.getBufferCurrTileRow() —— 获取缓冲区的当前Tile row

/**
 * 获取缓冲区的当前Tile row行数
 * @return 返回当前的tilerow
 */
uint8_t U8G2::getBufferCurrTileRow(void)

5. u8g2.setBufferCurrTileRow() —— 设置缓冲区的当前Tile row

/**
 * 设置缓冲区的当前Tile row
 * @param 当前的tilerow
 */
void U8G2::setBufferCurrTileRow(uint8_t  row)
在 firstPage/nextPage 循环时，由于底层调用了setBufferCurrTileRow，所以尽量不要自己手动调用该方法

七. U8g2绘制模式

U8g2支持三种绘制模式：
Full screen buffer mode，全屏缓存模式
Page mode (This is the U8glib picture loop) 分页模式
U8x8, character only mode 仅仅支持普通字符
1. Full screen buffer mode
特点：
绘制速度快
所有的绘制方法都可以使用
需要大量的ram空间
用法:
清除缓冲区 u8g2.clearBuffer()
操作一些绘制方法
发送缓冲区的内容到显示器 u8g2.sendBuffer().
2. Page mode
特点：
绘制速度慢
所有的绘制方法都可以使用
需要少量的ram空间
3. U8x8 character mode
特点：
绘制速度快
并不是对所有的显示器都有效
图形绘制不可用
不需要ram空间
使用U8X8构造器，比如：
U8X8_ST7565_EA_DOGM128_4W_SW_SPI(clock, data, cs, dc [, reset])

八. 用法

包含头文件
#include <U8g2lib.h>
U8g2对象初始化
看例程里有无数条代表着各种屏幕的写好的U8g2初始化语句,选择适合的一条解除注释即可


我的ESP32 DEVKIT V1+SSD1306(IIC)是选择这个:
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, /* reset=*/U8X8_PIN_NONE, /* clock=*/22, /* data=*/21); // ESP32 Thing, HW I2C with pin remapping
初始化屏幕
u8g2.begin();
使用第六节的一种方法开始吧

九. 关于字库

1. 命名规则
<prefix> '_' <name> '_' <purpose> <char set>
prefix基本上都是 u8g2；
name 字体名称
purpose 用法
字符 描述
t 透明字体，不要使用背景色
h 所有的图形有通用的高度
m 所有字形都有共同的高度和宽度（等宽）
8 所有图示符都可以放入8x8像素的方框中
char set 字符设置
字符 描述
f 最多包含256个字体
r 字体中只包含ASCII代码32到127范围内的字形.
u 字体中只包含ASCII代码32到95（大写字符）范围内的字形.
n 字体中只包含数字和用于写入日期和时间字符串的额外字形
… 其他自定义字符列表.
2. 所有字库
https://github.com/olikraus/u8g2/wiki/fntlistall

3. 符号字库参考
https://github.com/olikraus/u8g2/wiki/fntgrpiconic

示例: 显示所有iconic图标

#include <Arduino.h>
#include <U8g2lib.h>
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, /* reset=*/U8X8_PIN_NONE, /* clock=*/22, /* data=*/21); // ESP32 Thing, HW I2C with pin remapping

void setup()
{
  u8g2.begin();
}
void loop()
{
  for (size_t i = 64; i < 288; i++)
  {
    u8g2.setFont(u8g2_font_tenstamps_mn);
    u8g2.setCursor(0, 20);
    u8g2.print("   ");//为了不全屏刷新的情况下清空局部显示区域
    u8g2.setCursor(0, 20);
    u8g2.print(i);
    u8g2.setFont(u8g2_font_inr33_mf);
    u8g2.setCursor(64, 48);
    u8g2.print("   ");//为了不全屏刷新的情况下清空局部显示区域
    u8g2.setFont(u8g2_font_open_iconic_all_4x_t);
    u8g2.drawGlyph(64, 48, i);
    u8g2.sendBuffer();
    delay(1500);
  }
}

4. 中文字库
https://github.com/olikraus/u8g2/wiki/fntgrpwqy

可以看到, 最小的字高12px, 最大的字高18px,如果想要更大的字,请取XBM格式字模
————————————————
链接：https://blog.csdn.net/finedayforu/article/details/108464780
