M5GO 控制灯条实现炫彩效果

给作品加入灯光效果总是能加分的，本文带你实现几种简单的灯光效果，更多炫彩效果就由你想像发挥了。

【ESP32开发指南】

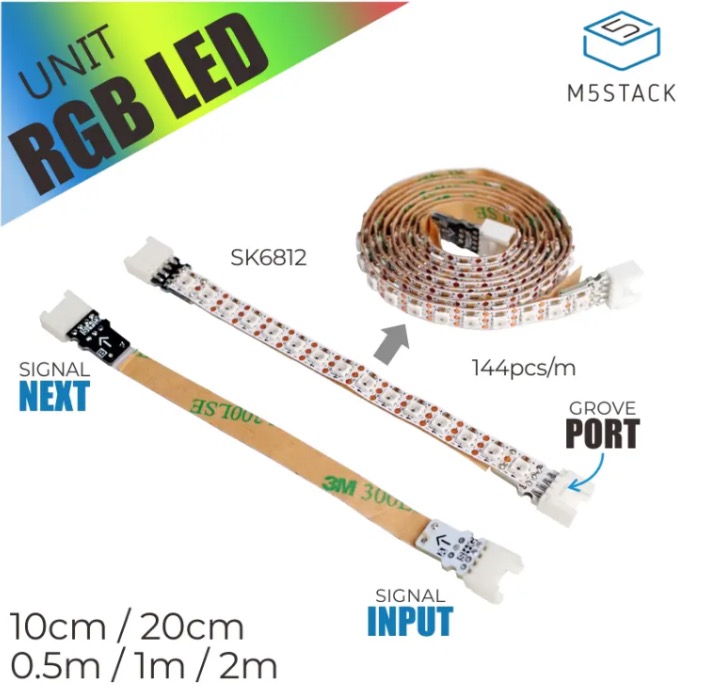

RGB LED 是一款可编程灯条,采用灯珠SK6812.使用单总线编程,可进行灯条拓展.需要注意的是,随着灯条连接数量的逐渐增加,伴随的功耗也会增加,因此在使用LED个数较多的RGB LED灯条时,需要额外为其提供电源.

M5GO 控制灯条实现炫彩效果

准备工作

1.将灯条连接到M5GO的PortB端口，将M5GO连接到电脑，打开UIFlow开发环境，确保M5GO为连接状态。

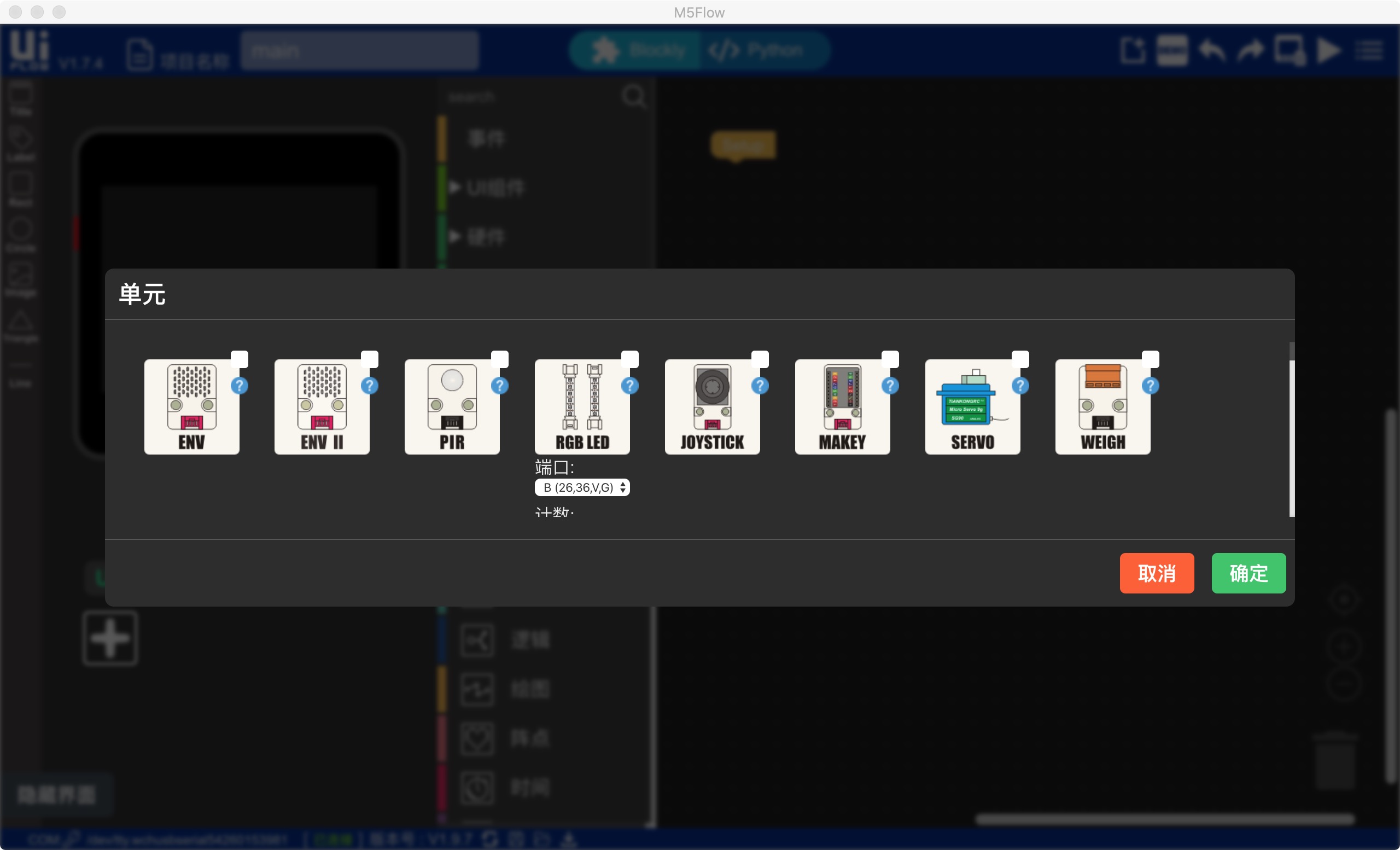

2.在UIFlow中添加RGB LED单元，并设置灯珠数量（本例为15）

M5GO 控制灯条实现炫彩效果

一、实现闪烁效果

本例目标是实现红、绿、蓝三色交替显示2秒，

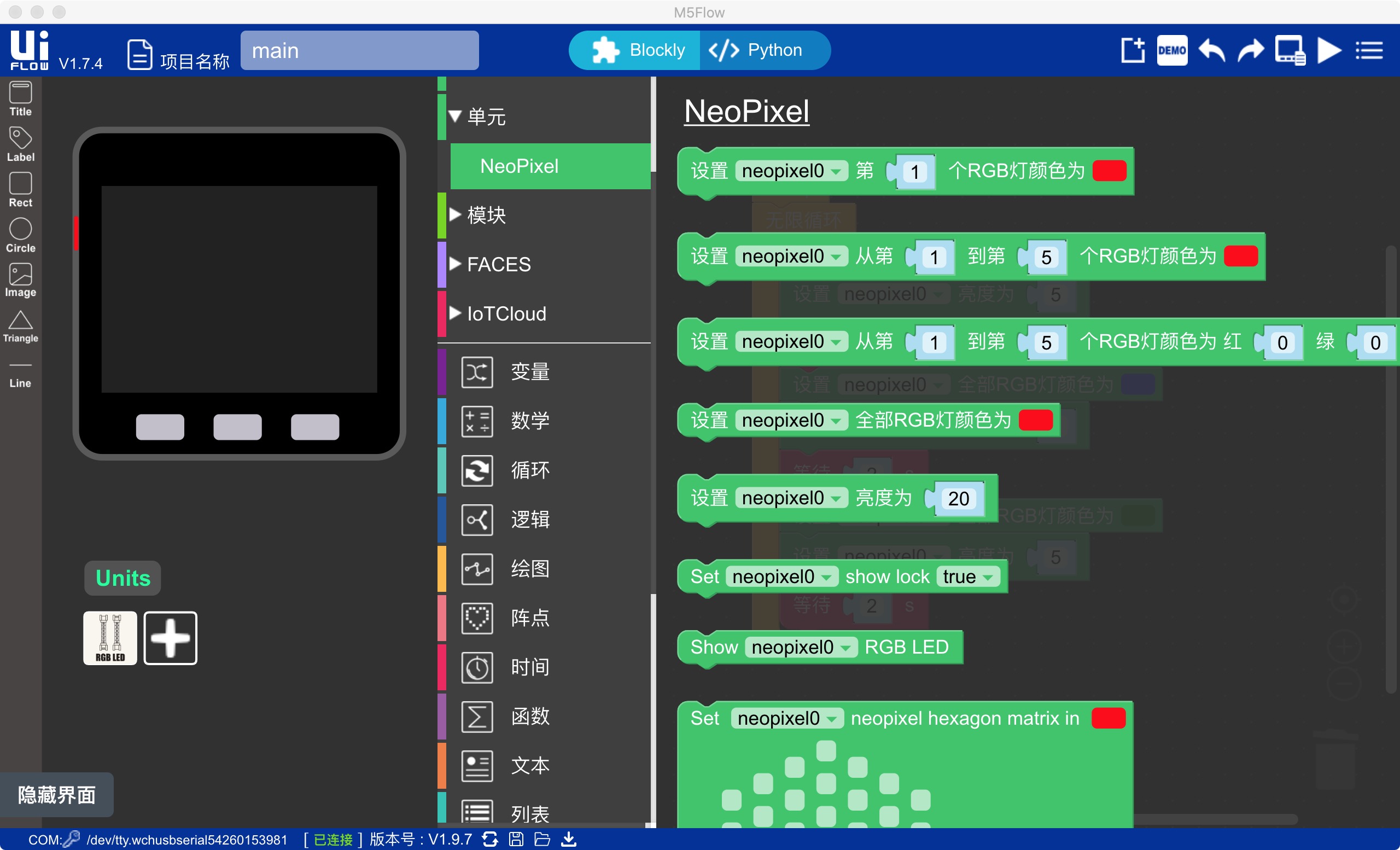

使用“设置neopixel0全部RGB灯颜色“块、延时块可实现本例。

M5GO 控制灯条实现炫彩效果

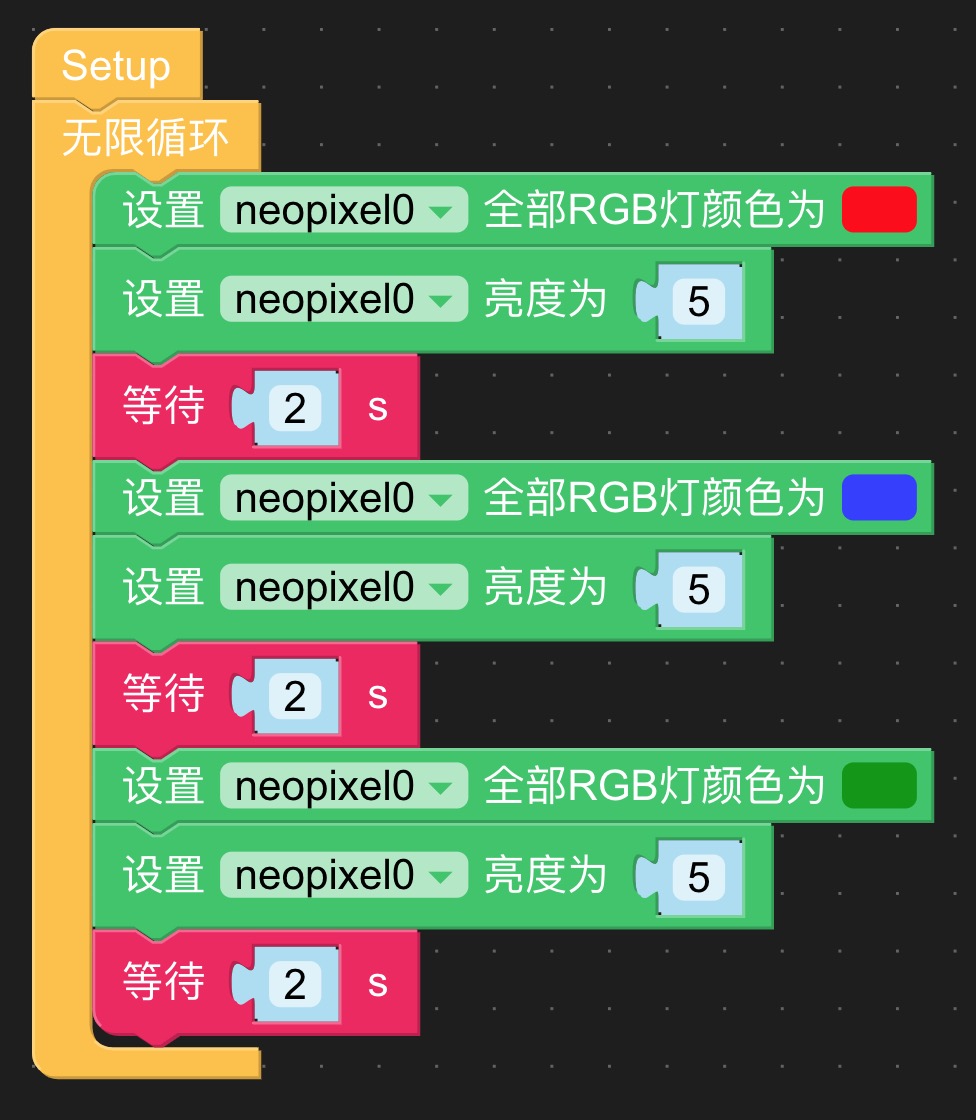

实现代码块如下：

M5GO 控制灯条实现炫彩效果

二、实现跑马灯效果

本例目标是在A按键按下时，依次显示每个灯，在A按键放开后，熄灭所有灯。

使用“设置neopixel0全部RGB灯颜色“块、“设置neopixel0的第N个RGB灯颜色“块、延时块可实现本例，代码块如下：

M5GO 控制灯条实现炫彩效果

要注意的是，本例中在设置某个灯亮之前需要把所有灯都熄灭（这可以不用考虑上次点亮的灯是哪一个），

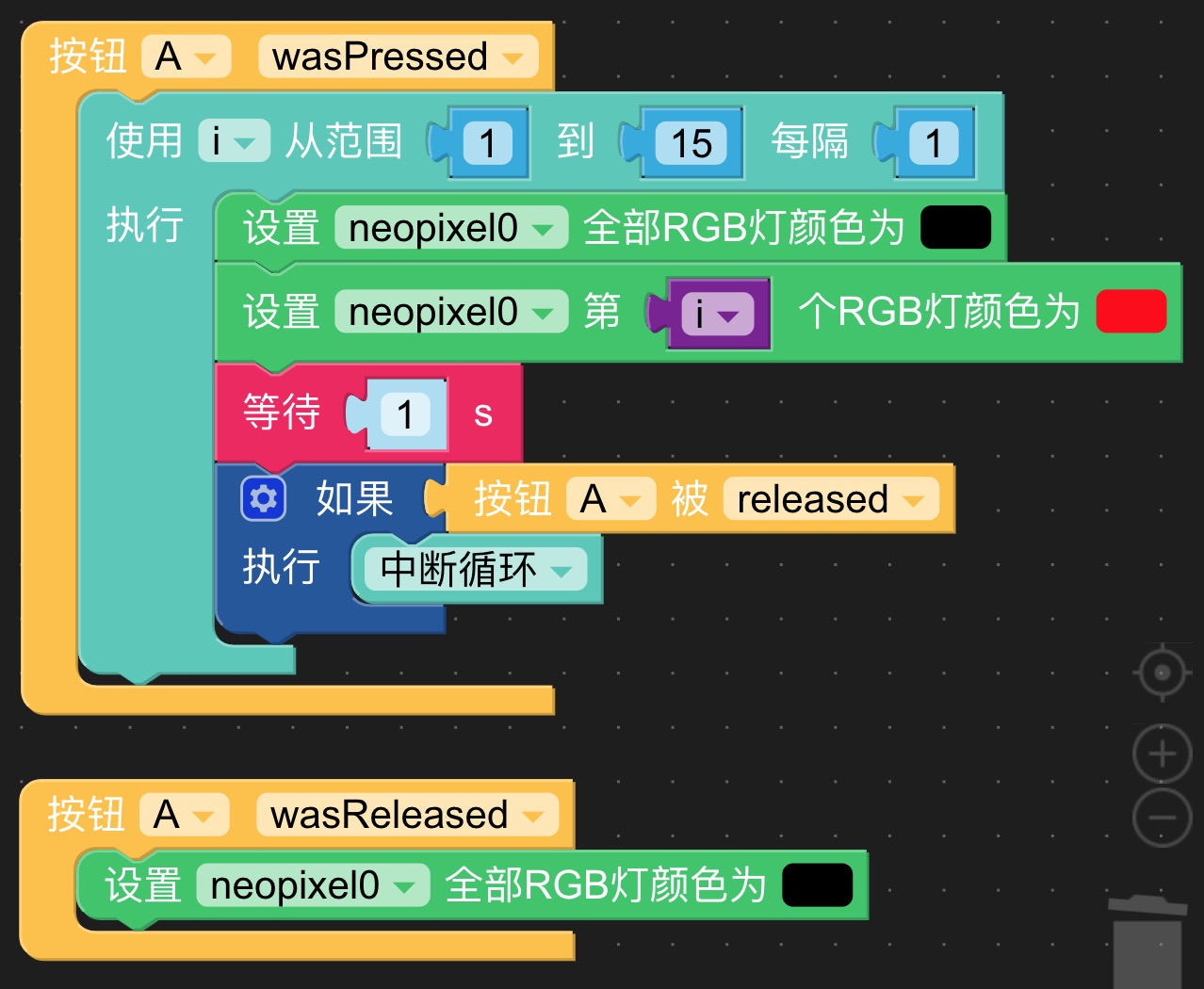

另一个问题是，当放开A按键时，会发现灯条并没有马上熄灭，而是在跑马灯执行完成后才熄灭，这里因为在跑马灯循环中没有检查A按键的状态，必须等循环体内代码执行完成后，才能处理其他代码。修正后的代码块如下：

M5GO 控制灯条实现炫彩效果
