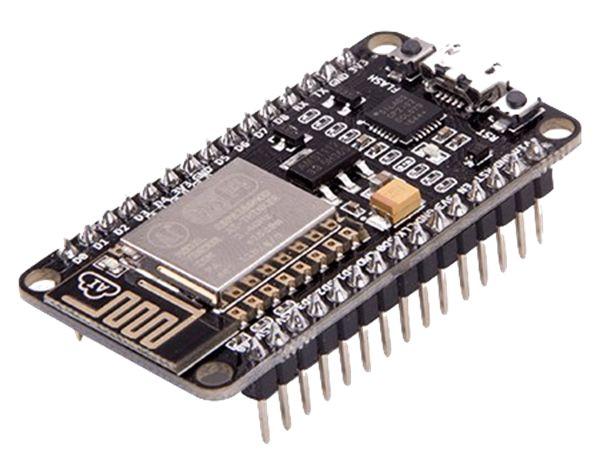

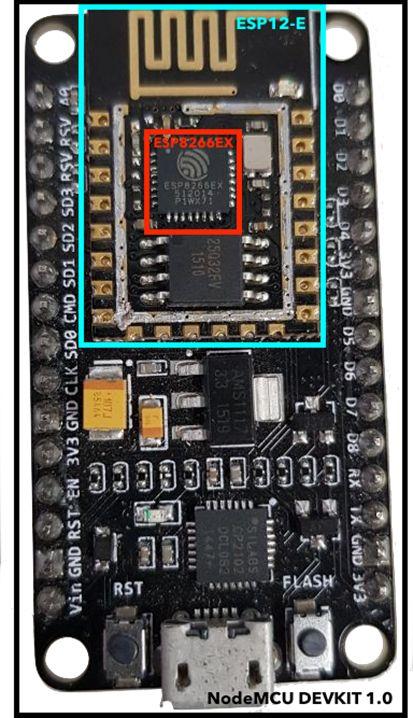

1: NodeMCU Devkit 1.0

NodeMCU一词通常指固件，而板子称为Devkit。

NodeMCU Devkit 1.0由板上的ESP-12E组成，方便使用。

它也具有稳压器和USB接口。

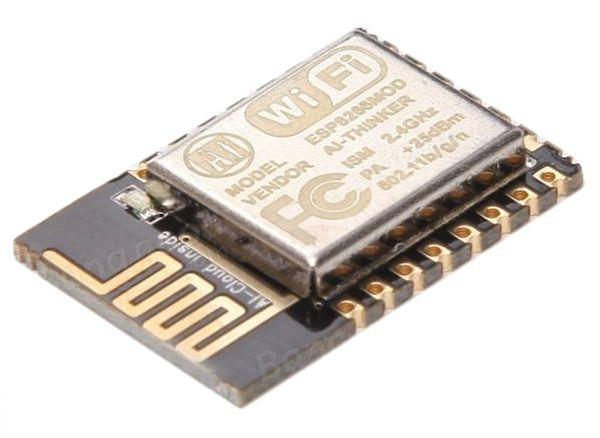

2：ESP-12E

ESP-12E是由AI-THINKER创建的开发板，由金属盖内的ESP8266EX组成。

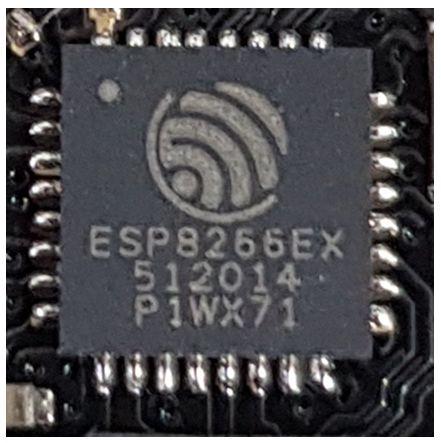

3：ESP8266EX

该芯片由Espressif制造，具有集成的WiFi和低功耗。

处理器RISC Tensilica L 106 32位，最大时钟为160 MHz

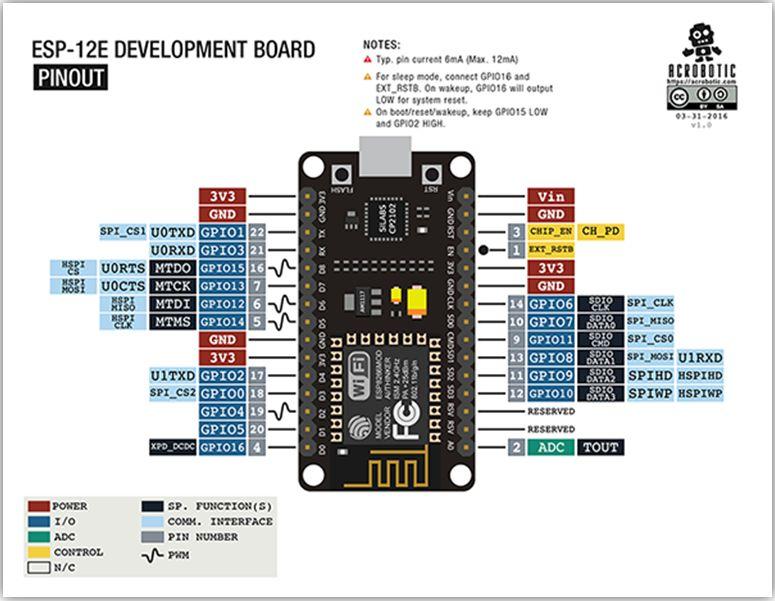

4：NodeMCU 1.0 ESP-12E引脚排列

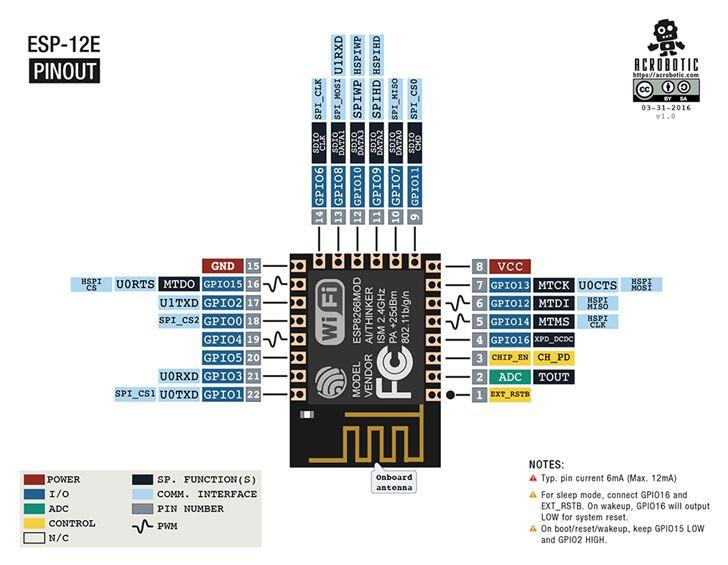

5：ESP-12E引脚排列

我想强调一下NodeMCU和ESP-12E是不一样的东西。对于ESP-12E，录制使用串行UART。在NodeMCU中，这是由USB执行的。

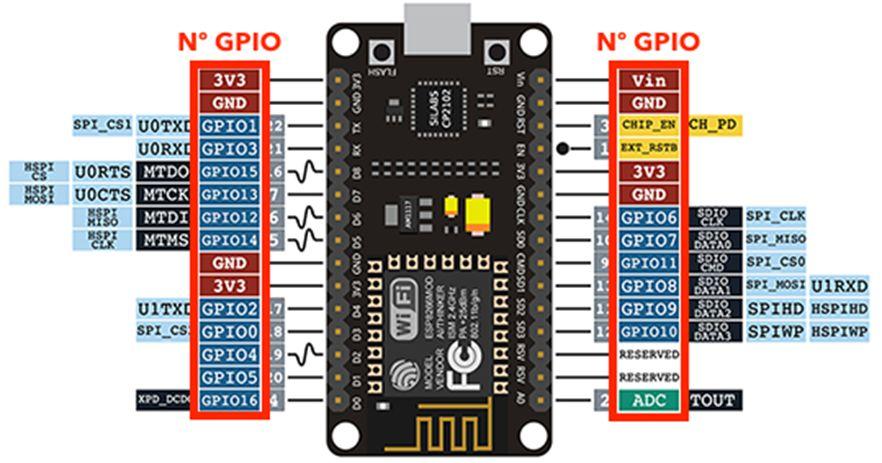

6：毕竟，编程时要输入的数字是多少？

使用GPIO前面的数字或常数A0，D0，D1，D2，D3，D4，D5，D6，D7和D8。

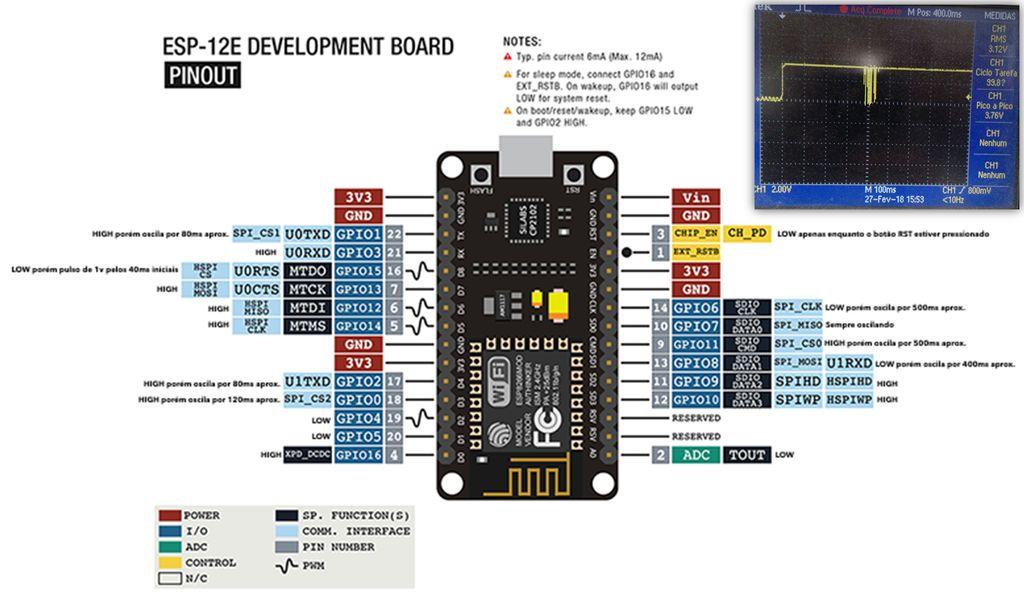

7 ：引导

我们将示波器放在每个引脚的尖端。例如，这使我们能够发现，当我们打开NodeMCU时，其引脚并不完全相同。默认情况下，某些启动，而其他启动。请参见下图中的引导后有关每个帖子行为的注释。

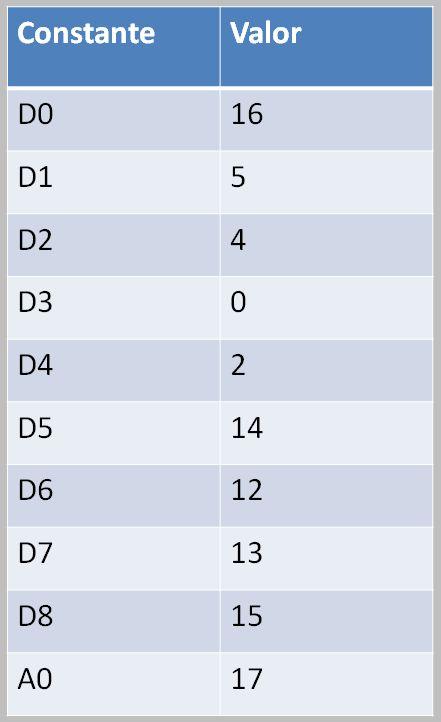

8：已经预定义的常量

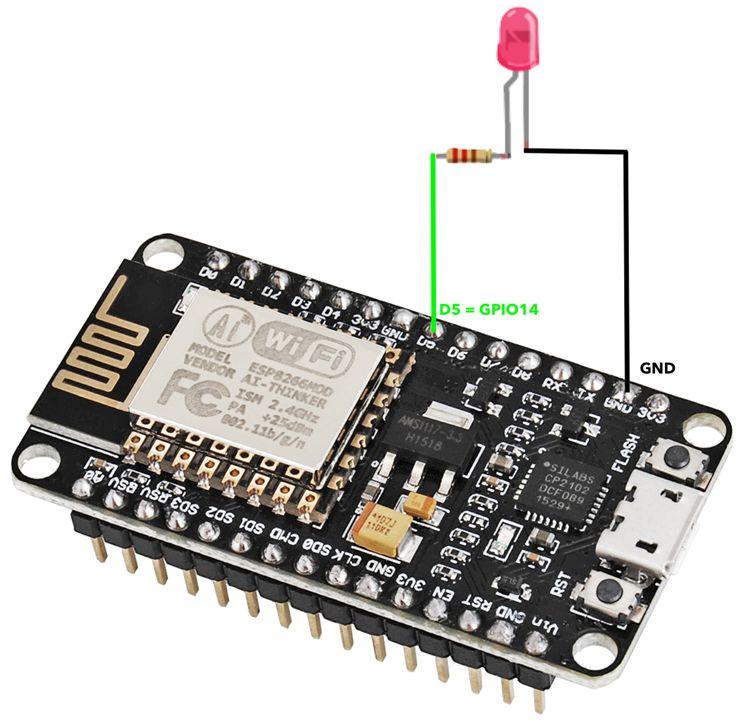

9：闪烁示例

在此示例中，我们在端口D5（即GPIO14）上连接了一个LED。因此选项如下：

//O led está no GPIO14

#define LED 6

//ou usar a constante D5 que já está definida

//#define LED D5

void setup（） {

pinMode（LED， FUNCTION_3）;

}

void loop（） {

digitalWrite（LED， HIGH）;

delay（1000）;

digitalWrite（LED， LOW）;

delay（1000）;

}

10：INPUT/OUTPUT

在对引脚执行INPUT和OUTPUT测试时，我们获得了以下结果：

digitalWrite 不适用于GPIO 6、7、8、11和ADC（A0）

digitalRead 不适用于GPIO 1、3、6、7、8、11和ADC（A0）

analogWrite 不适用于GPIO 6、7、8、11和ADC（A0）（GPIO 4、12、14、15具有硬件PWM，其他均由软件实现）

analogRead 仅适用于ADC（A0）

6 ， 7 ， 8 ， 11 不适用于以上四个命令
