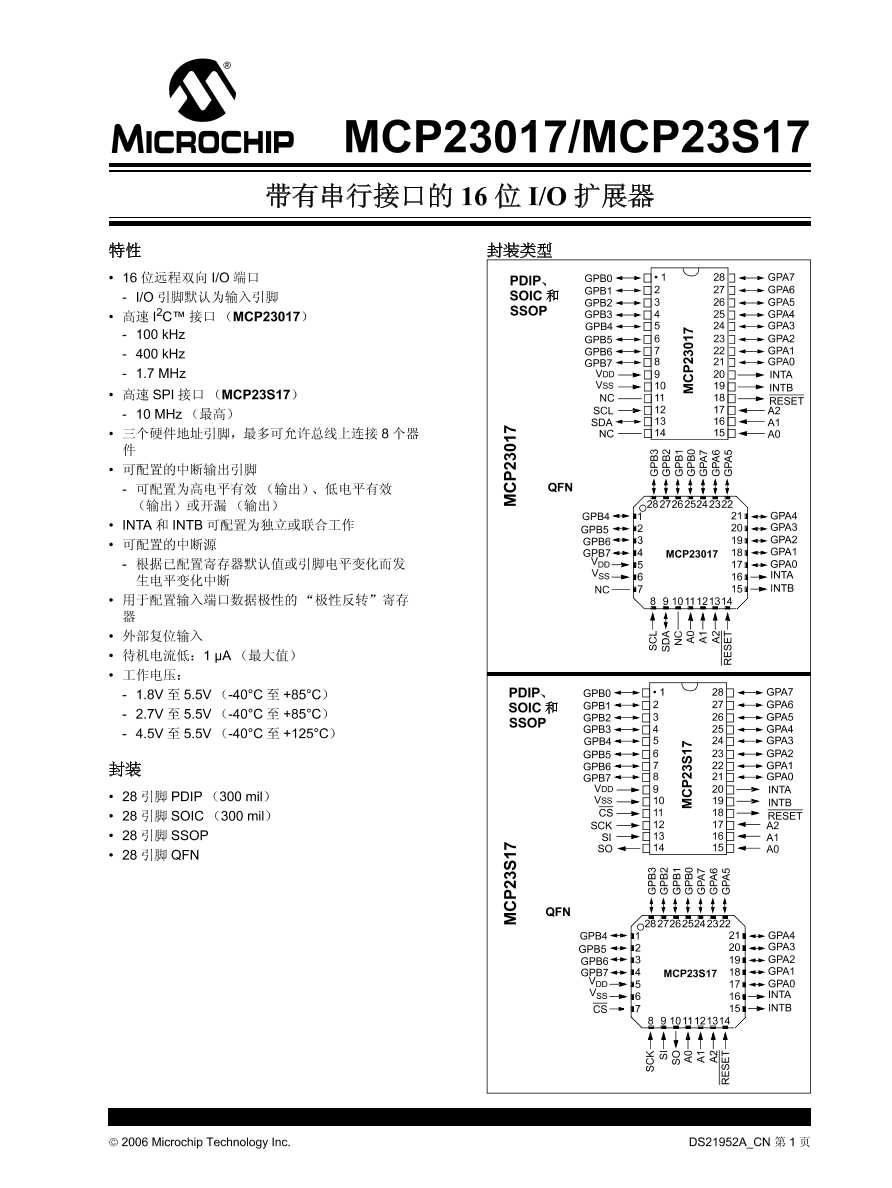

MCP23017：带串行接口的16位I/O扩展器

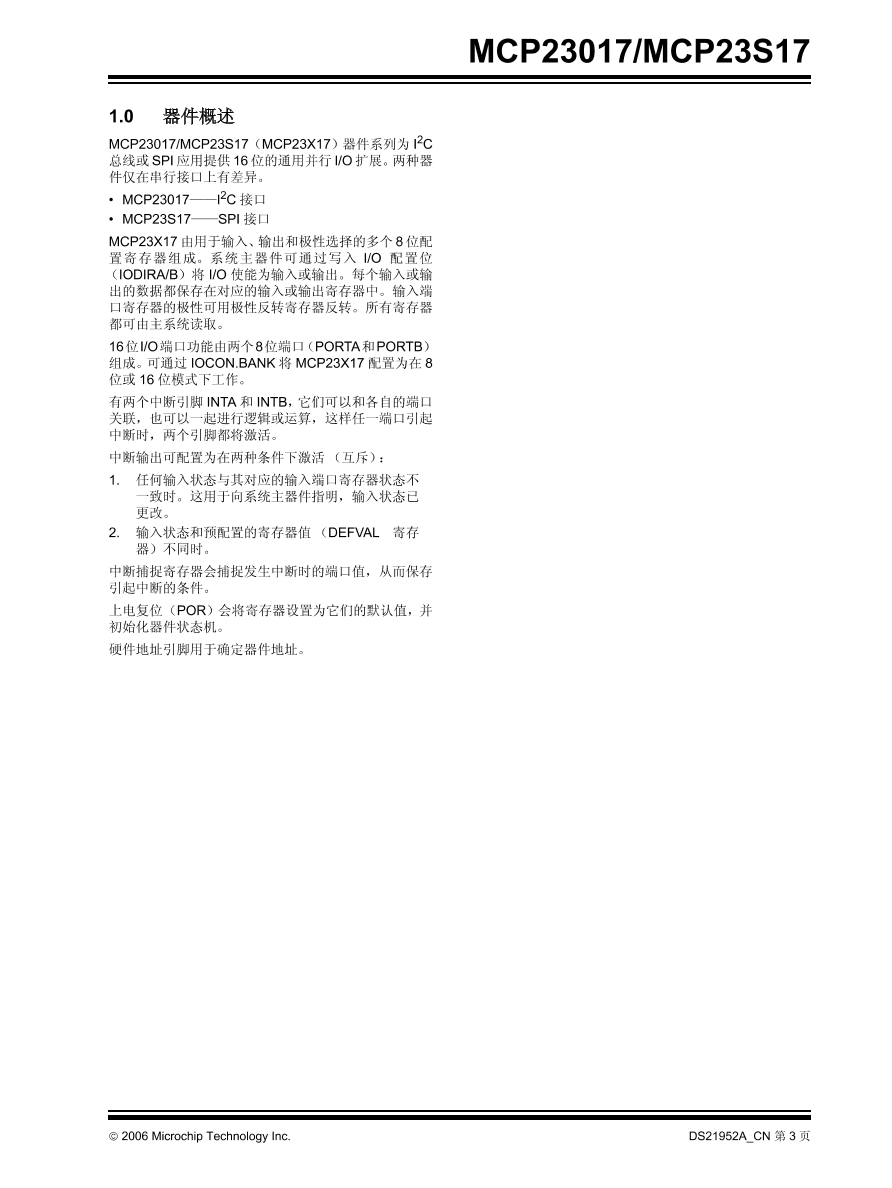

MCP23017器件为 I2C总线应用提供 16 位的通用并行 I/O 扩展。

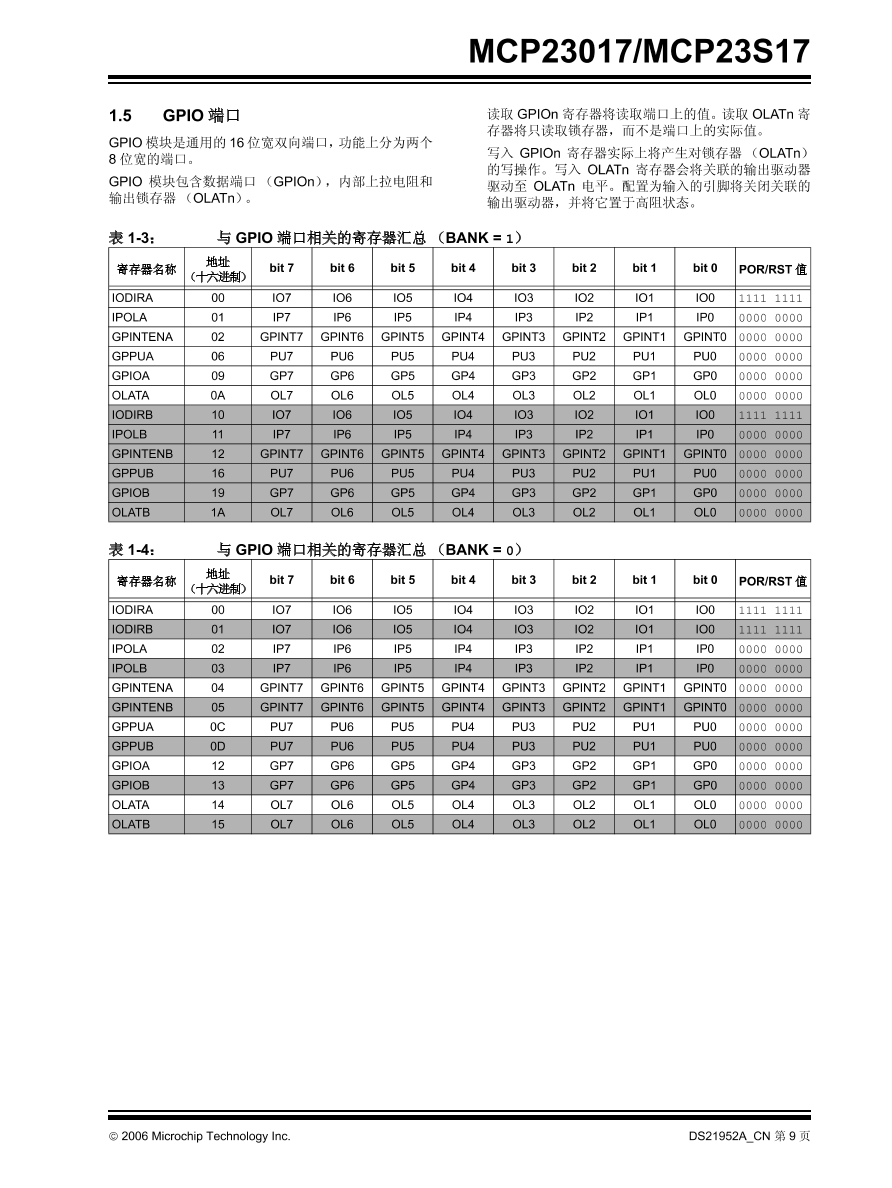

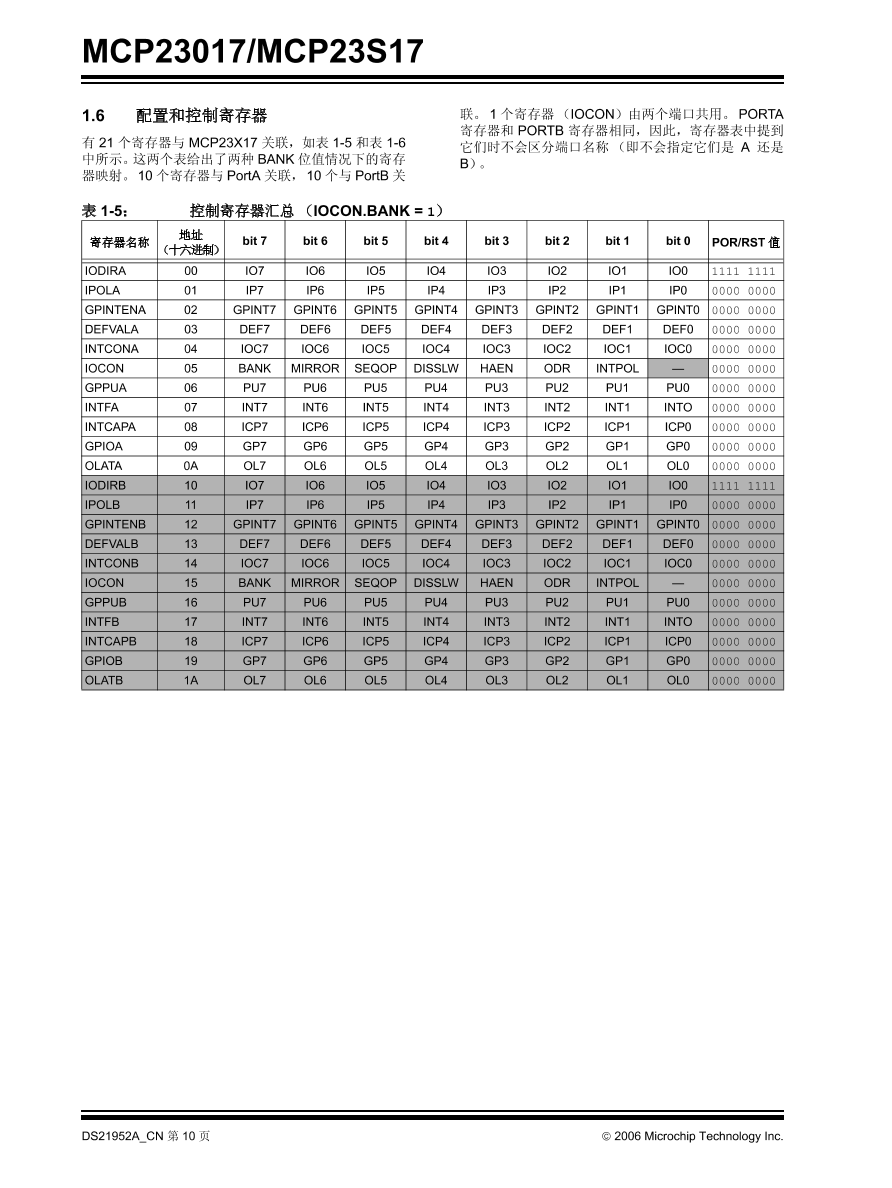

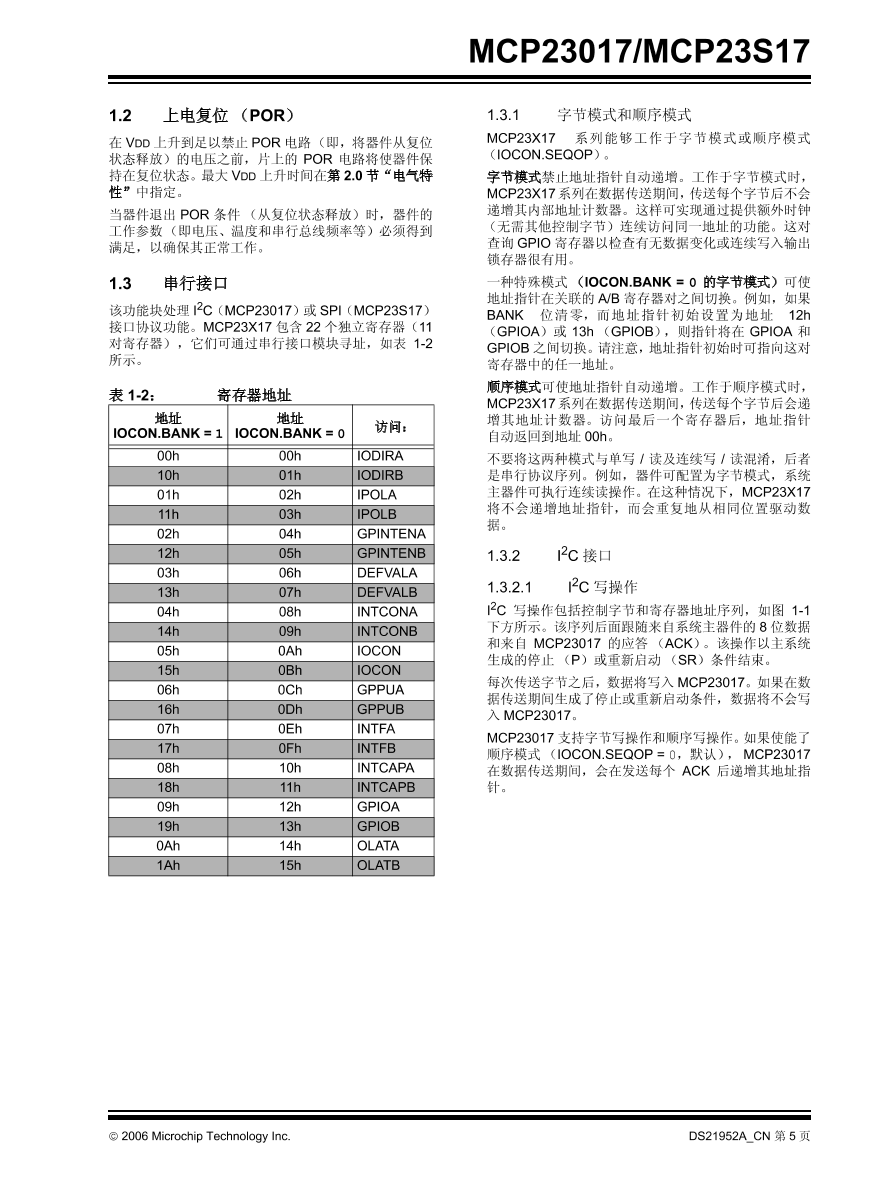

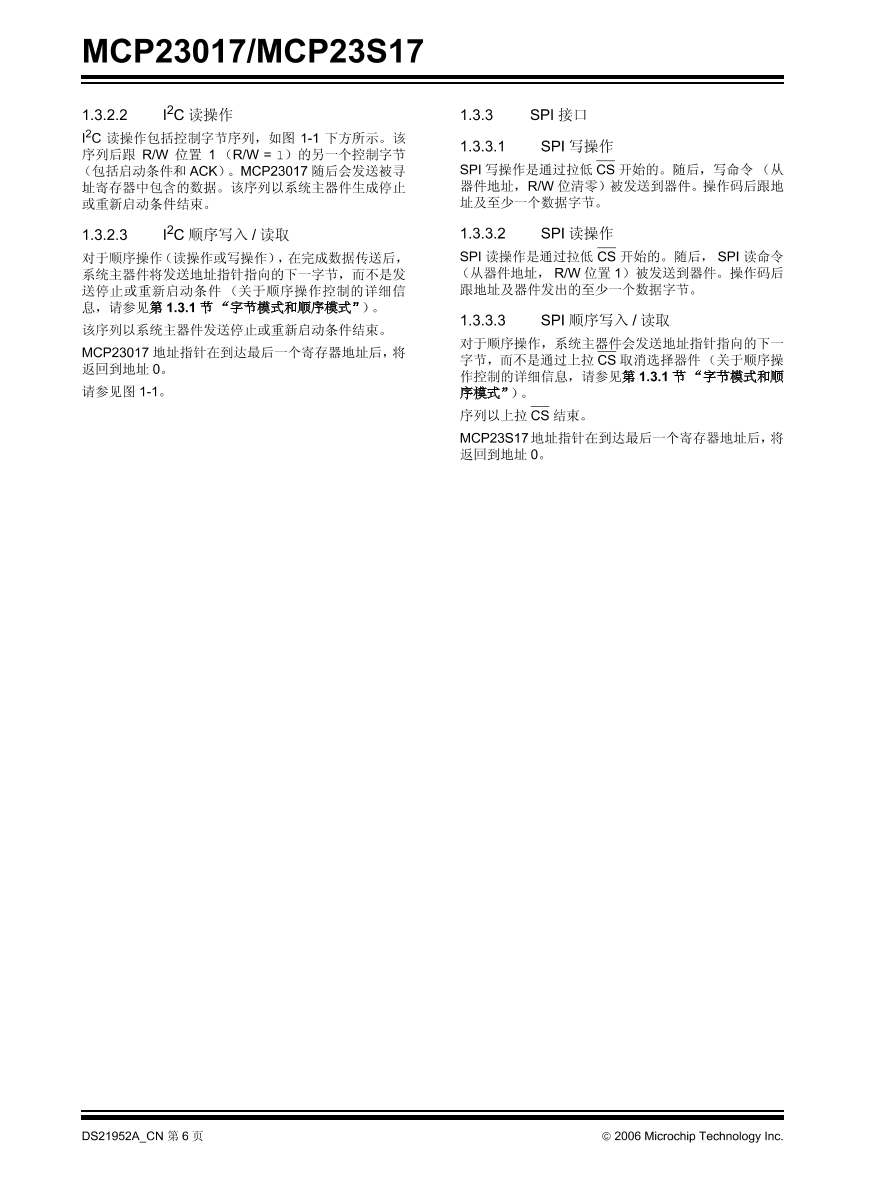

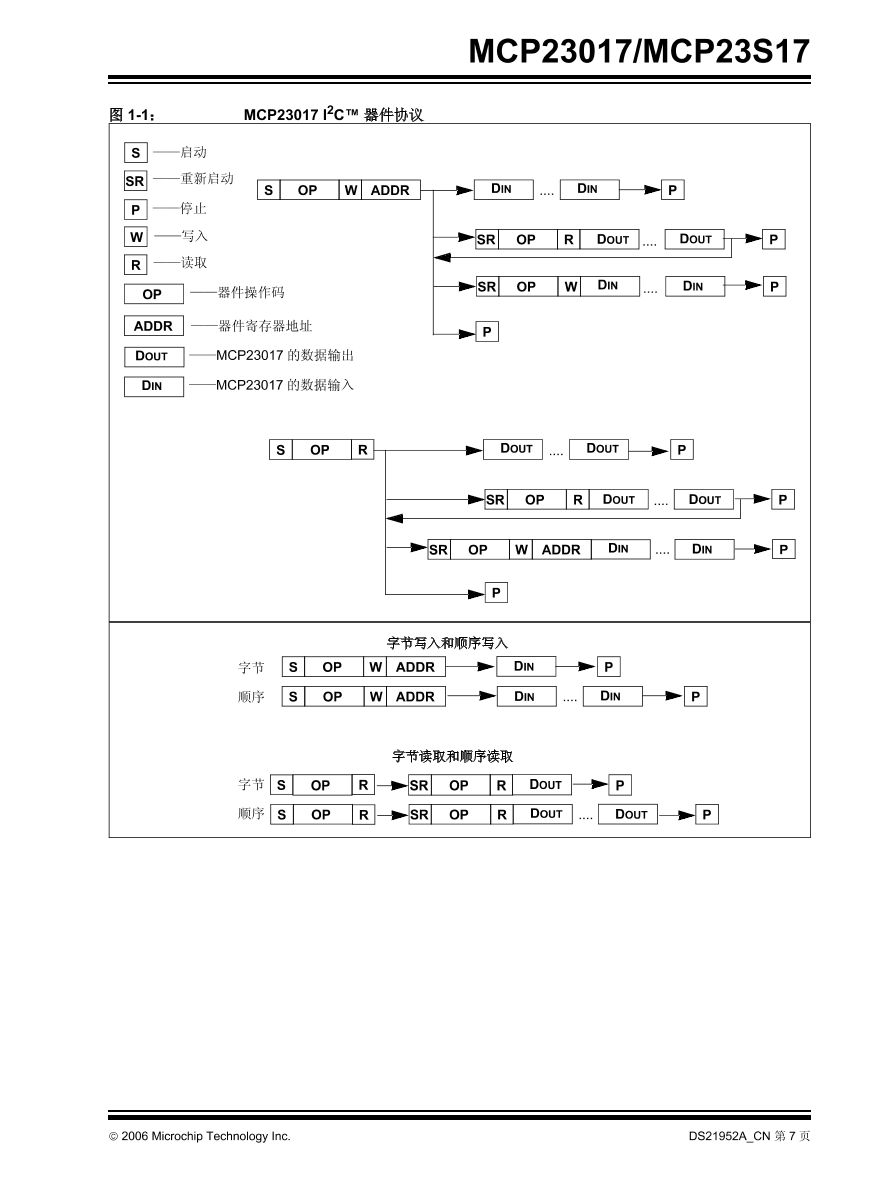

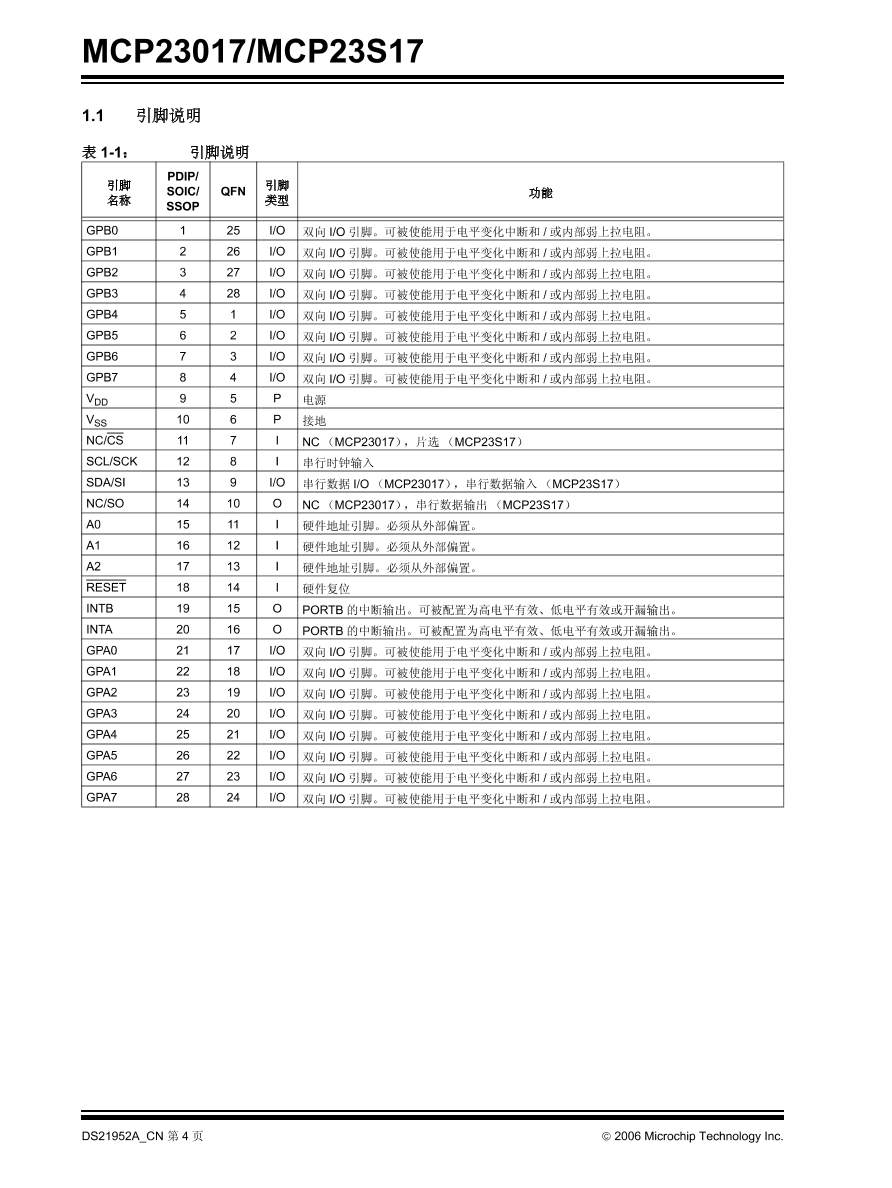

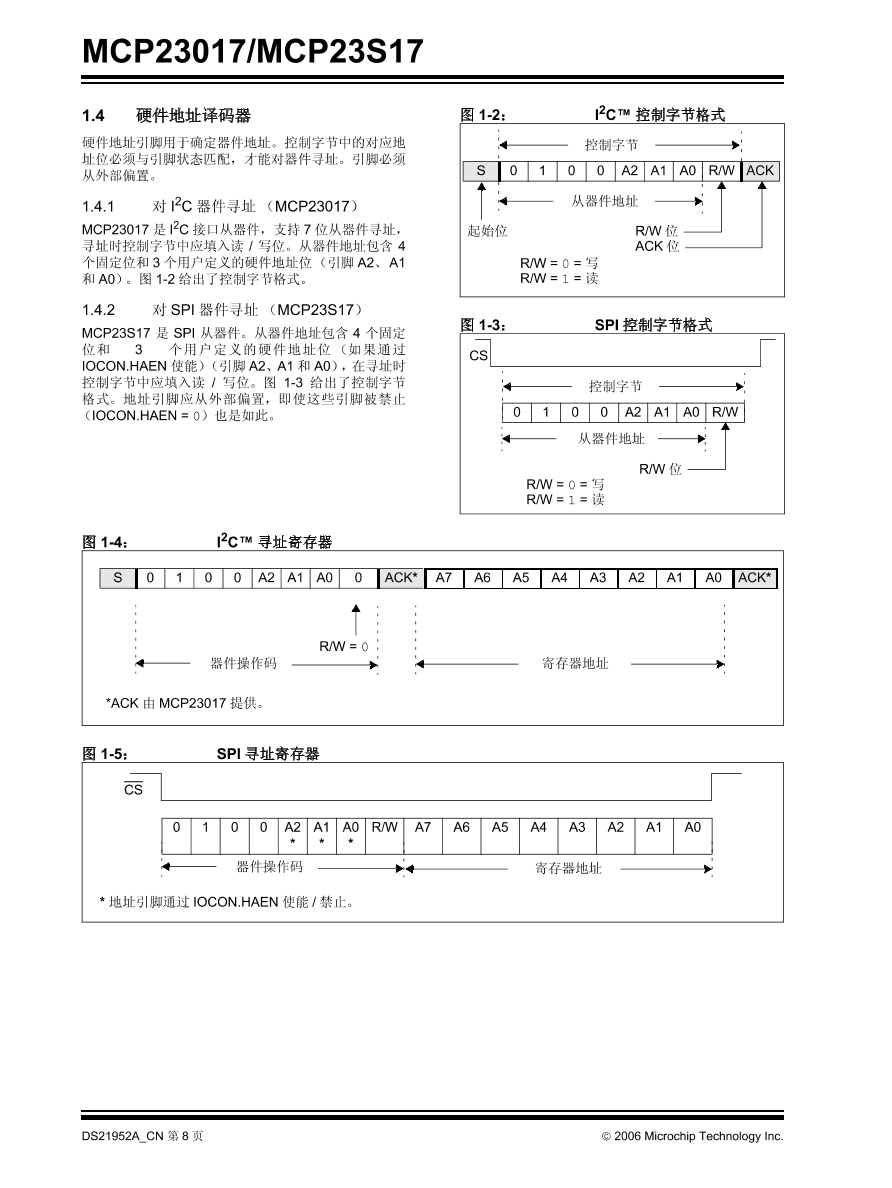

MCP23017 由用于输入、输出和极性选择的多个 8 位配置寄存器组成。系统主器件可通过写入 I/O 配置位 （IODIRA/B）将 I/O 使能为输入或输出。每个输入或输出的数据都保存在对应的输入或输出寄存器中。输入端口寄存器的极性可用极性反转寄存器反转。所有寄存器都可由主系统读取。
16位I/O端口功能由两个8位端口（PORTA和PORTB） 组成。可配置为在 8 位或 16 位模式下工作。
有两个中断引脚 INTA 和 INTB，它们可以和各自的端口关联，也可以一起进行逻辑或运算，这样任一端口引起中断时，两个引脚都将激活。

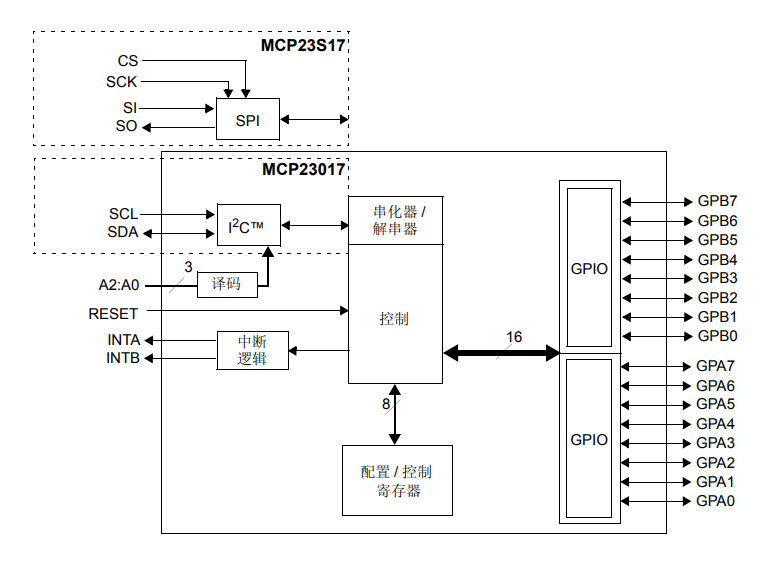

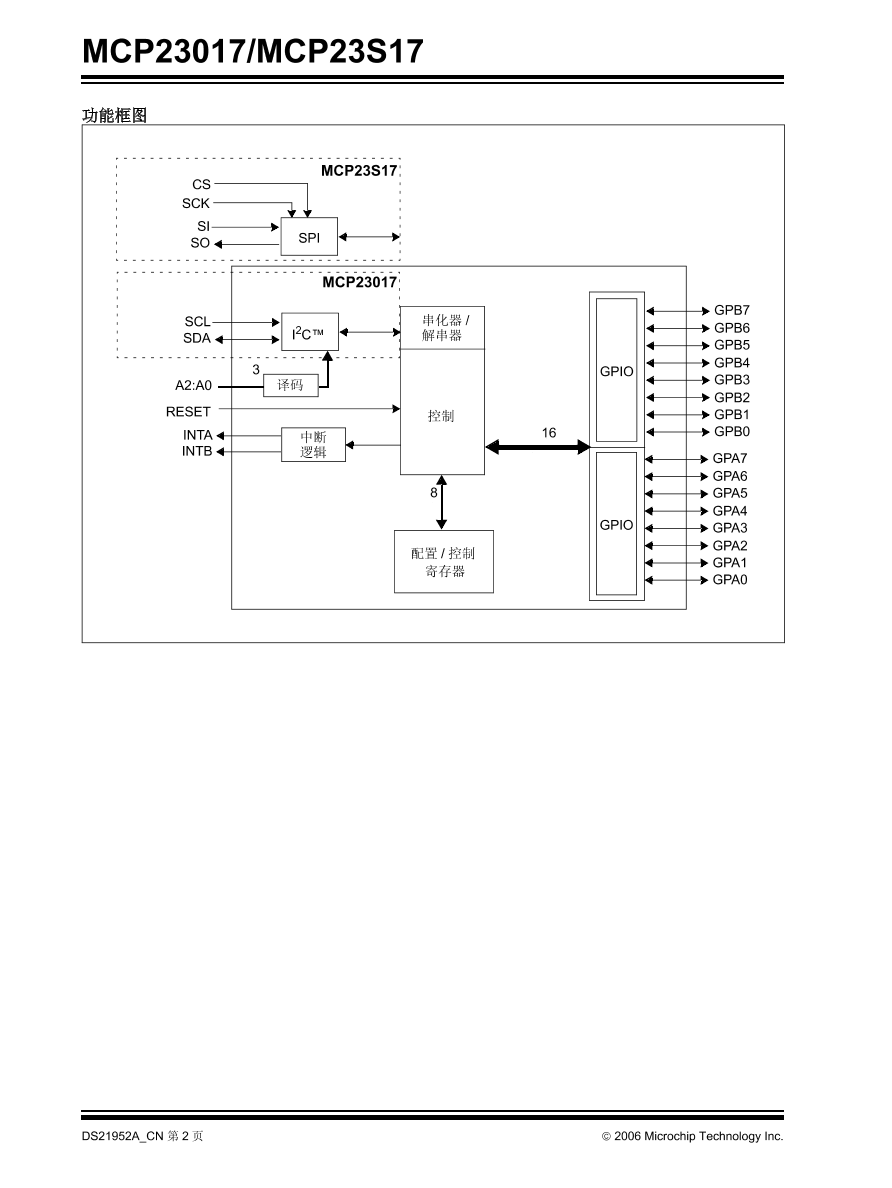

功能框图
余下 38页 请下载后查看。
