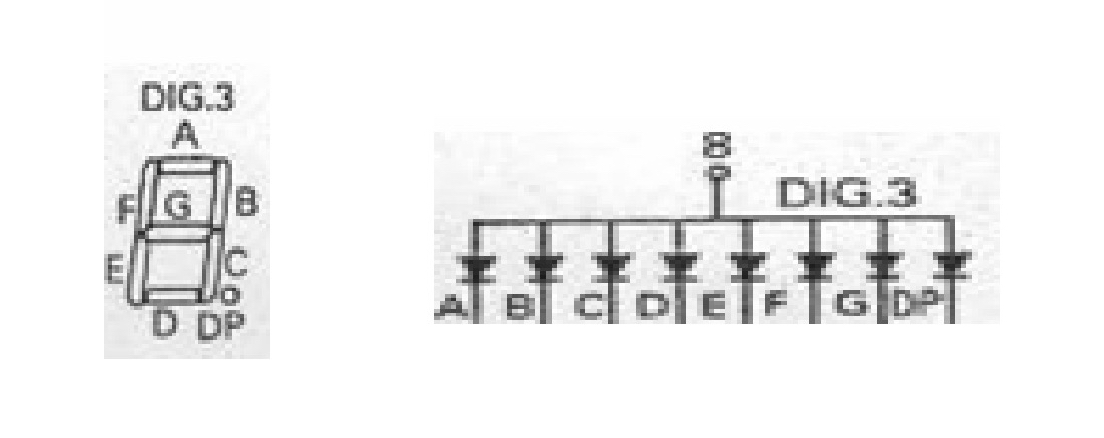

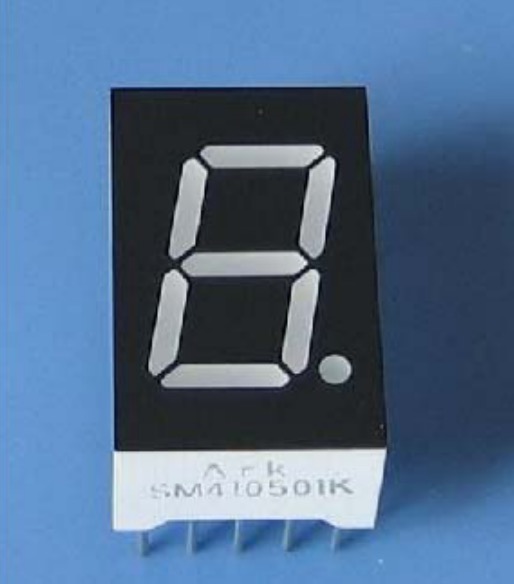

LED数码管里面有8只发光二级管，分别记作a、b、c、d、e、f、g、dp、其中dp为小数点，每一只发光二级管都有一根电极引到外部引脚上，而另外一只引脚就连接在一起同样也引到外部引脚上，记作公共端（COM），如图所示，其中引脚的排列因不同的厂商而有所不同。


市面上常用的LED数码管有两咱，分为共阳极与共阴极。
共阳极：数码管里面的发光二级管的阳极接在一起作为公共引脚，在正常使用时此引脚接电源正极。当发光二级管的阴极接低电平时，发光二级管被点亮，从而相应的数据段显示。而输入高电平的段则不会点亮。

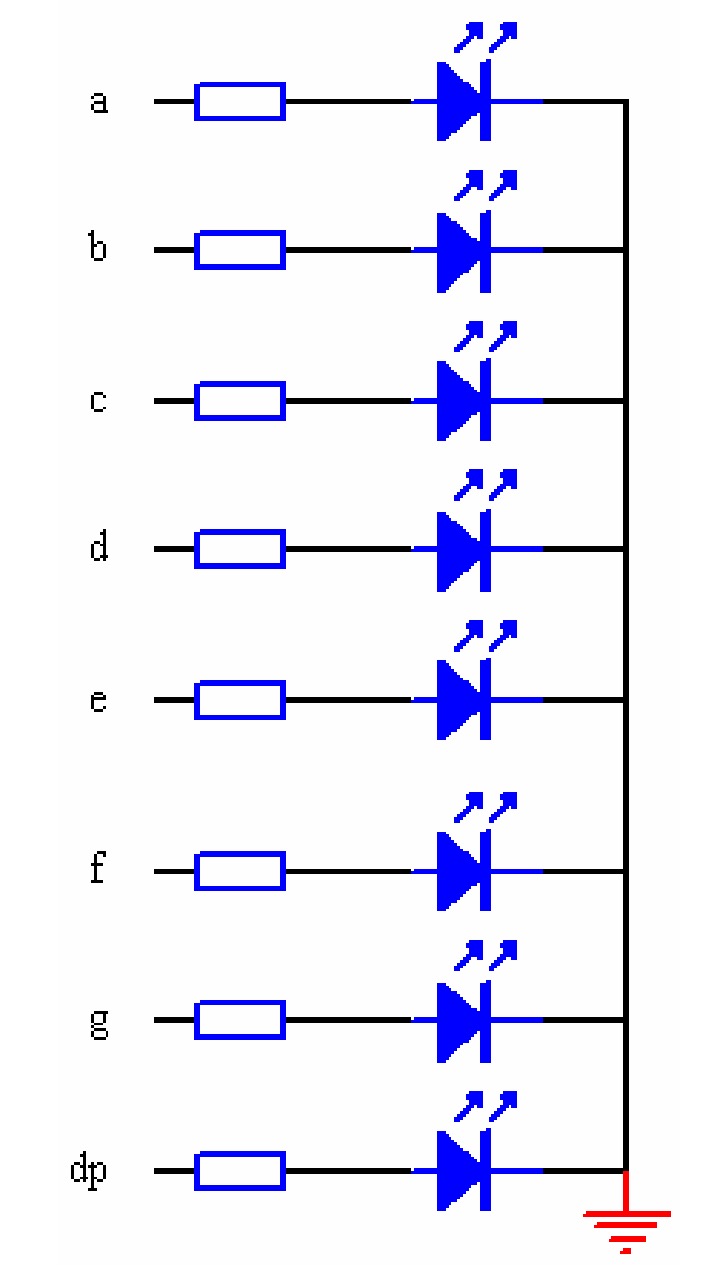

共阴极：数码管里面的发光二级管的阴极接在一起作为公共引脚，在正常使用时此引脚接电源负极。当发光二级管的阳极接高电平时，发光二级管被点亮，从而相应的数据段显示。而输入低电平的段则不会点亮。


LED数码管的工作原理
下图是数码管的内部接法，也就是前面所说的共阳极。当要其显示“1”时，只需置B与C为低电平，而其它的为高电平；当要显示“2”时，只需置A、B、G、E、D为低电平，其它的为高电平；当要显示“8”时，除了小数点以外全部为低电平；依此类推。

动态扫描
什么是动态扫描？就是所要工作的若干个数据管轮流显示，只要显示的速度足够快，每秒在50次以上，由于人眼的“视觉暂留”特性，看起来就像是连续显示，这称为动态扫描。这种显示方式在数码管应用系统中应用得最为广泛。

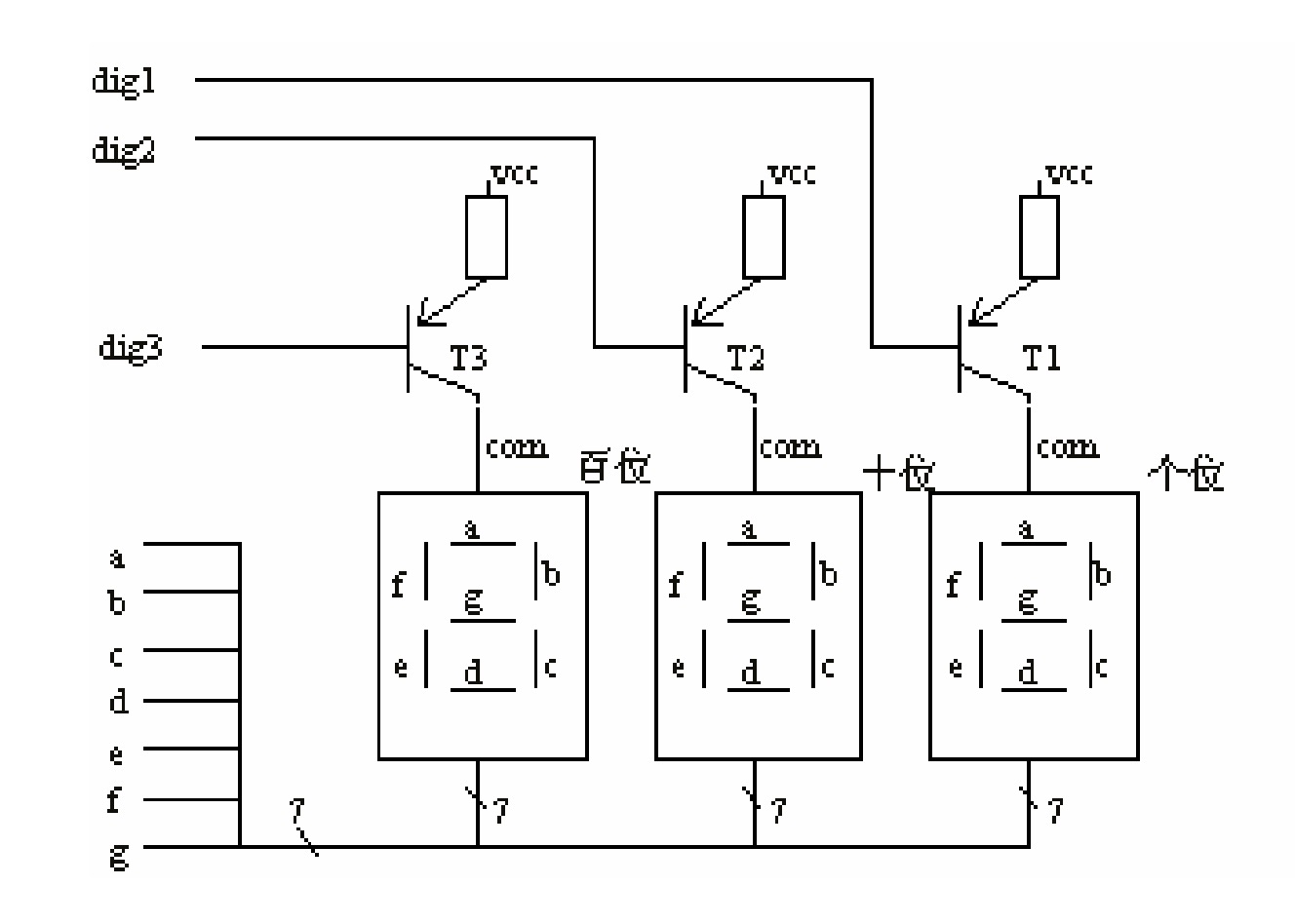

上图为共阳极的动态扫描电路，在电路中T1、T2、T3为用作开关作用，当B极dig1、dig2、dig3为低电平时导通，为高电平时截止，三个电阻为限流电阻。动态扫描原理如下：
第一：首先显示个位，在单片机中将dig1置低电平，而dig2与dig3置高电平，所以只有T1导通，T2与T3则截止，同时在段码A～G中输出相应段码的低电平，那么在数码管中只有个位显示。
第二：显示十位，在单片机中将dig2置低电平，而dig1与dig3置高电平，所以只有T2导通，T1与T3则截止，同时在段码A～G中输出相应段码的低电平，那么在数码管中只有十位显示。
第二：显示百位，在单片机中将dig3置低电平，而dig1与dig2置高电平，所以只有T3导通，T1与T2则截止，同时在段码A～G中输出相应段码的低电平，那么在数码管中只有百位显示。

上面的三步必须在1秒钟内至少执行 50次以上，否则会出现闪烁。
