红外循迹与避障模块电路设计

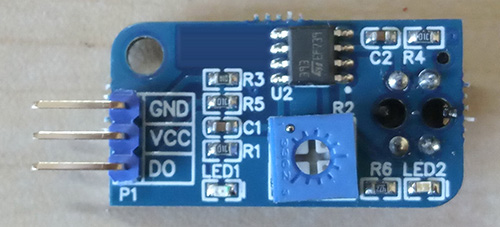

红外寻迹模块
红外发射管，红外接收管

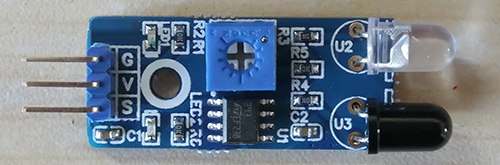

红外避障模块
一。原理图

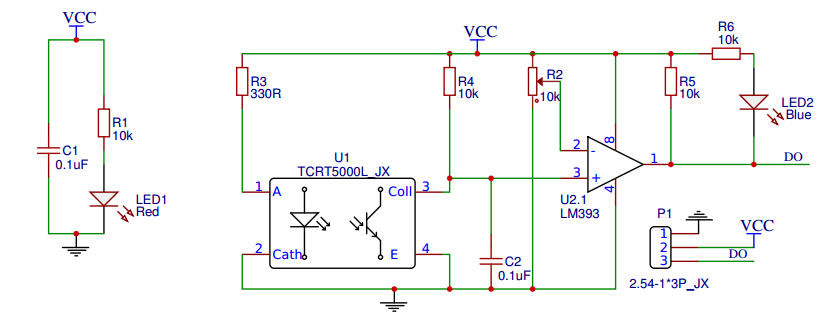

红外寻迹模块

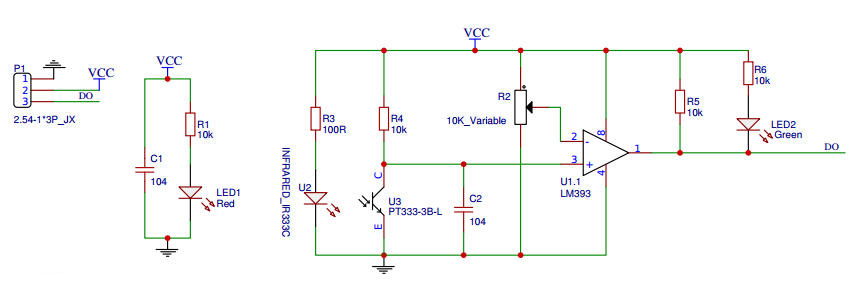

红外避障模块
红外发射管，红外接收管
比较器LM393输出低电平时，绿色指示灯亮，输出高电平时绿色指示灯灭。
当3脚的电压大于2脚电压时输出高电平。
3脚的电压小于2脚电压输出低电平。电位器用来调整反向输入端的电压。
原理图基本相同。
二。红外避障模块
发射管一直在发射红外光，当前面的障碍物越近，反射回来的红外光越强，红外接收管的EC电压越接近0V，那么就会小于LM393的2脚的电压，LM393输出低电平，绿色指示灯亮。
在实际使用中红外接收管工作在放大区，也就是说C点的电压在不断的变化。所以我们调节LM393的2脚的电压来改变灵敏度。
三。寻迹模块
利用对不同颜色的障碍物对红外光的反射能力不同。白颜色对红外光的反射能力最强，黑色对红外光的反射能力最弱。
当寻迹模块在黒线上的时候蓝色指示灯灭，当寻迹模块不在黒线上的时候蓝色指示灯亮。
如何判断寻迹模块是偏左还是偏右呢？
就需要3个这样的模块，当偏离到黒线的左边时，左边的模块和中间的模块蓝色指示灯亮，右边的指示灯灭。
同理，当偏离到黑线右边时，右边和中间的模块蓝色指示灯亮，左边的指示灯灭。
调节电位器可以调节灵敏度。
