触摸传感器 - 小鹏STEM

Arduino 使用教程

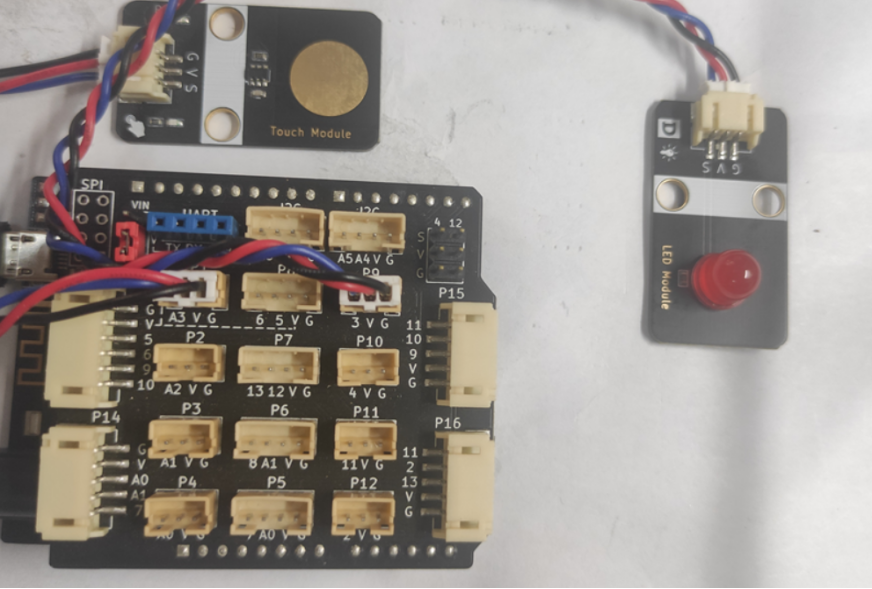

接线

触摸模块接P1（A3口），LED模块接P9（3口）；

接线端口可自行更改，只需注意编程时调节端口，本教程全按照示例接口进行。

imgFile

示例程序

int touch_pin = A3;  // 定义触摸按键引脚
int led_out = 3;     // 定义Arduino LED引脚
int value = 0;

void setup() {
  pinMode(touch_pin, INPUT);  // 初始化触摸按键连接的引脚为输入
  pinMode(led_out, OUTPUT);   // 初始化LED连接的引脚为输出引脚
}

void loop() {
  value = digitalRead(touch_pin);  // 读取触摸按键输入引脚的值
  if (value == LOW) {
    digitalWrite(led_out, HIGH);  // 如果读取值为低即被触摸到了，LED亮
  } else {
    digitalWrite(led_out, LOW);  // 如果读取值为高即没有触摸按键，LED灭
  }
}

ESP32-MicroPython示例程序

按钮模块通过3Pin线接在主板P1（5号）口；

LED模块通过3Pin线接在主板P2（2号）口；

接线端口可自行更改，只需注意编程时调节端口，本教程全按照示例接口进行。

imgFile

from machine import Pin
button = Pin(5, Pin.IN)  #按键端口
led = Pin(2, Pin.OUT)  #LED端口
while True:
    if button.value() == 0:
        led.value(1)
    else:
        led.value(0)
