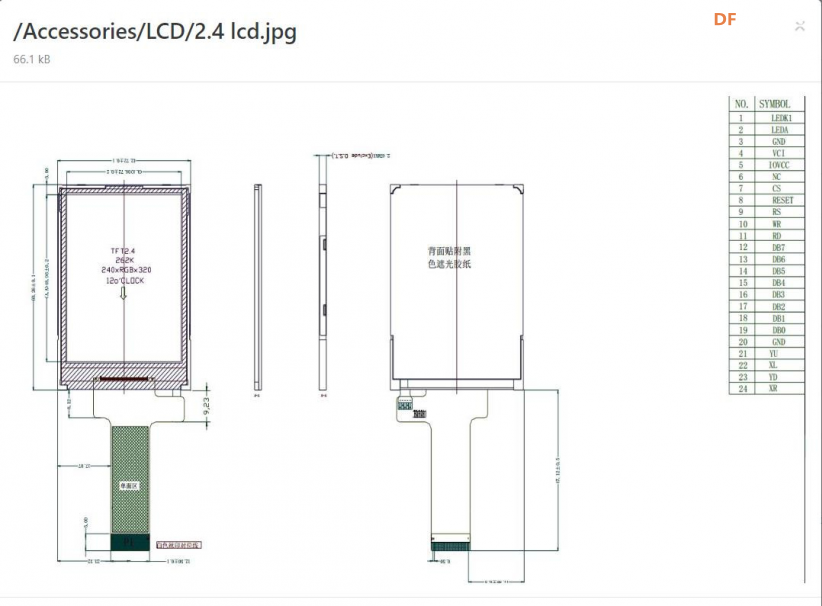

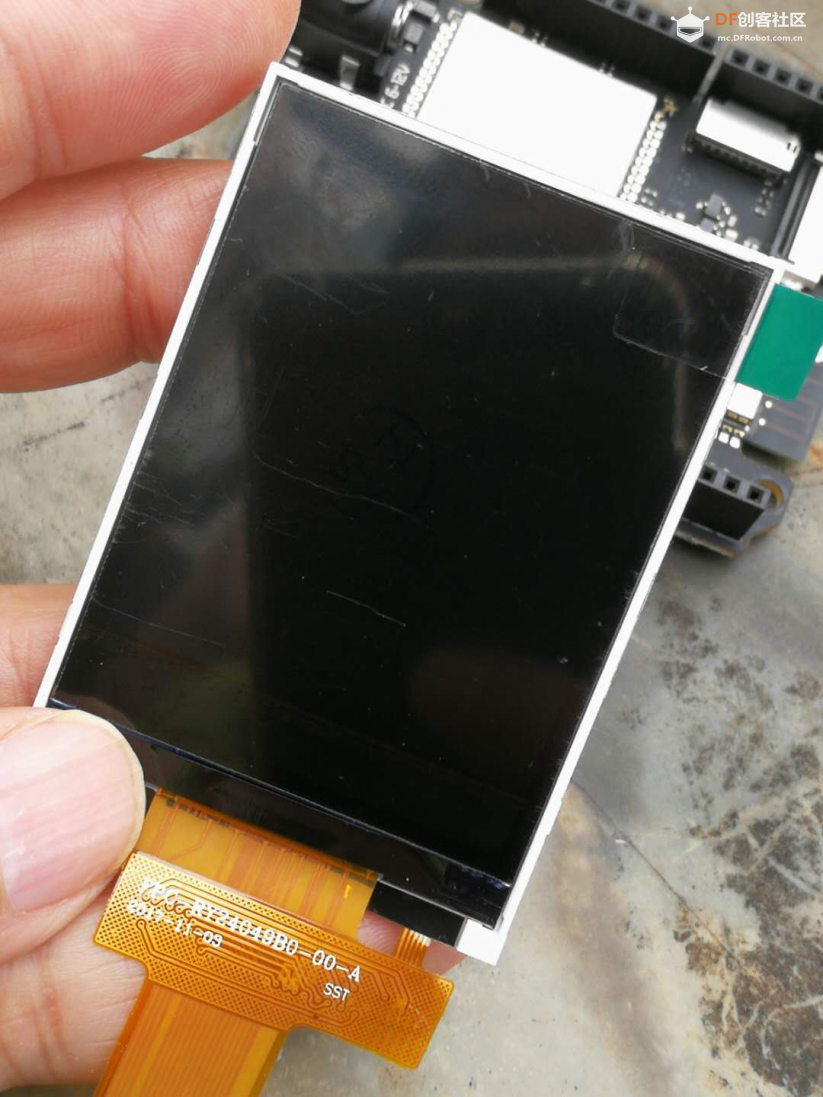

ST7789驱动器芯片2.4寸LCD屏（24P 320X240）

1. 模块名称：液晶显示模块
2. 型号：KD024C-4
3. 同类型型号:
4. 兼容型号:
5. 显示模式：TFT
6. 显示色彩：65/262K
7. 分辨率: 240*320
8. 点距：0.153 (H) x 0.153 (V)
9. 视角：12:00
10. 控制IC：ST7789V
11. 显示类型：全透型，常白
12. 外形尺寸：42.7260.262.6mm
13. 可视面积：38.32*50.56 mm
14. 点阵区面积：36.72*48.96mm
15. 亮度：300cd/m2
16. 对比度：500
17. 接口类型: 8/9/16/18位8080并口
    16/18位RGB接口
    3/4线SPI接口
18. 引脚数：24
19. 引脚距离：0.5mm
20. 连接类型: FPC插接型
21. 工作电压：3.3V
22. 背光灯颜色及类型: 白色LED背光
23. 背光电路：4 LED 并联, 共阳
    If=80mA, Vf =3.2V
24. 使用寿命：100000h
25. 工作温度：-20----70°C
26. 储存温度：-30----80°C
27. 质量体系认证：ISO9001:2008
28. 产品认证：RoHS

安装<Sipeed_ST7789.h>库，开发板自带

/*
Maixduino系列实验（5）

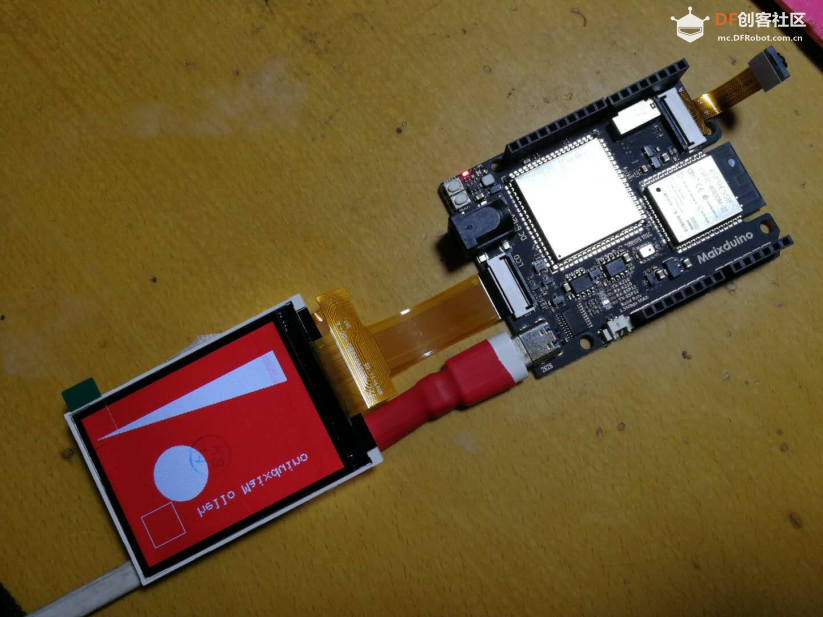

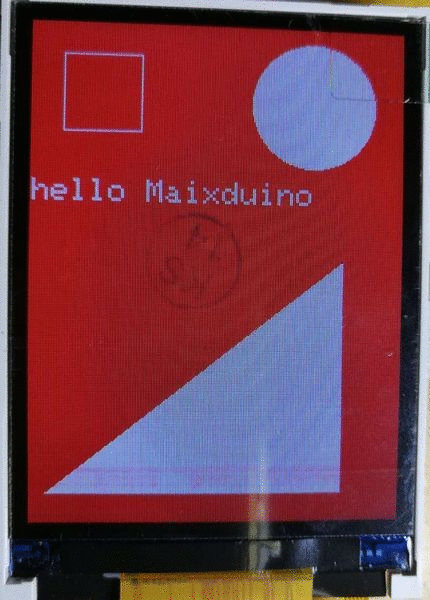

项目之三：点亮Maixduino配套2.4寸LCD屏
安装<Sipeed_ST7789.h>库，开发板自带
*/

#include <Sipeed_ST7789.h>

SPIClass spi(SPI0); // Maix系列板载LCD必须为SPI0
Sipeed_ST7789 lcd(320, 240, spi);

void func()
{
   lcd.fillScreen(COLOR_RED);
   lcd.drawRect(20, 20, 50, 50, COLOR_WHITE);
   lcd.fillCircle(100, 100, 40, COLOR_WHITE);
   lcd.fillTriangle(10, 200, 300, 200, 300, 150, COLOR_WHITE);
   lcd.setTextSize(2);
   lcd.setTextColor(COLOR_WHITE);
   lcd.setCursor(100, 30);
   lcd.println("hello Maixduino");
}

void func2()
{
   lcd.fillScreen(COLOR_RED);
   lcd.drawRect(20, 20, 50, 50, COLOR_WHITE);
   lcd.fillCircle(180, 50, 40, COLOR_WHITE);
   lcd.fillTriangle(10, 300, 200, 300, 200, 150, COLOR_WHITE);
   lcd.setTextSize(2);
   lcd.setTextColor(COLOR_WHITE);
   lcd.setCursor(1, 100);
   lcd.println("hello Maixduino");
}

void setup()
{
   lcd.begin(15000000, COLOR_RED);
}

void loop()
{
   lcd.setRotation(0);
   func();
   delay(3000);
   lcd.invertDisplay(true);
   func();
   delay(3000);
   lcd.setRotation(1);
   func2();
   delay(3000);
   lcd.setRotation(2);
   func();
   delay(3000);
   lcd.setRotation(3);
   func2();
   delay(3000);
}
