MaixCube 集成摄像头、TF卡槽、用户按键、TFT显示屏、锂电池、扬声器麦克、扩展接口等, 用户可使用 Maix Cube 轻松搭建一款人脸识别门禁系统, 同时还预留开发调试接口, 也能将其作为一款功能强大的 AI 学习开发板.

MaixCube 外观及功能介绍

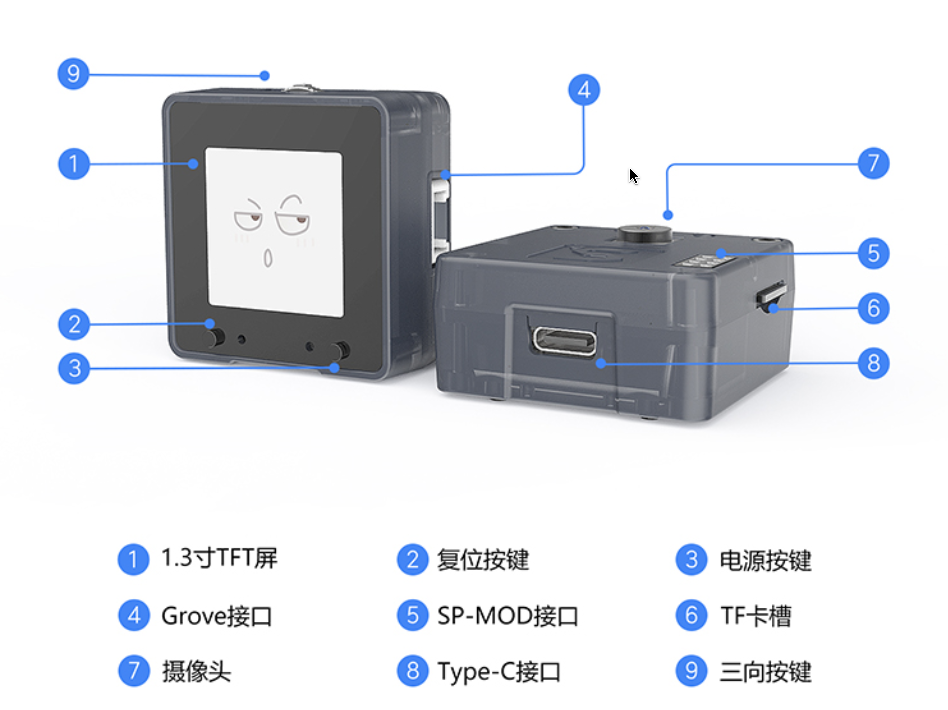

1. 外观一览

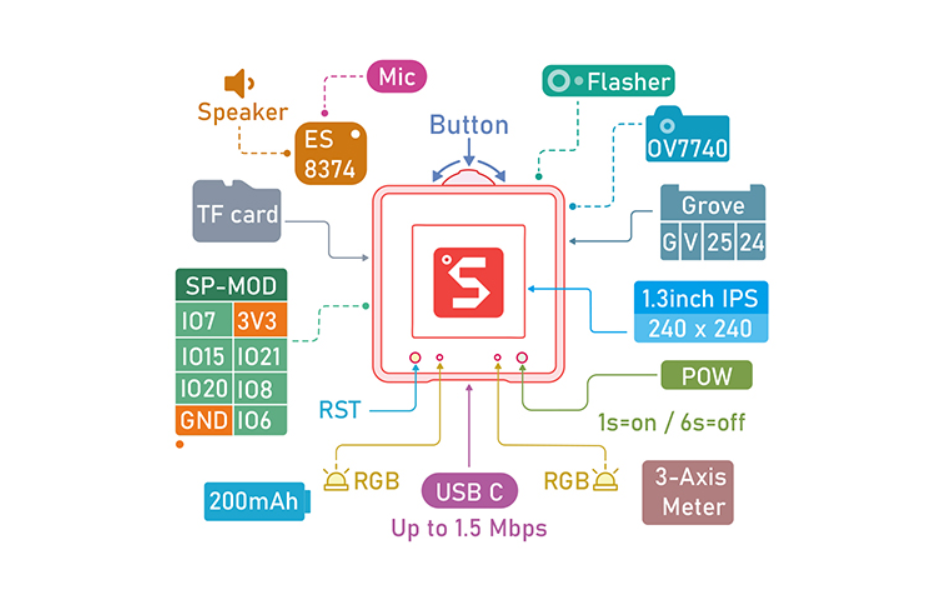

2. 板载功能介

• 电源管理控制单元: AXP173
  • 板载 200mAh 锂电池,支持用户充放电控制
• 音频驱动 IC: ES8374
  • 支持音频录制,播放
• 三轴加速度传感器: MSA301
• Camera OV7740:
• 1.3 IPS LCD:
• RGB: 板载两颗 RGB LED
• USB Type-C:Type-C 接口,正反盲插

3. 板载扩展接口

Maix Cube 对用户开放了两个高度扩展的接口: SP-MOD 与 Grove 接口,
用户可以很方便的进行 DIY

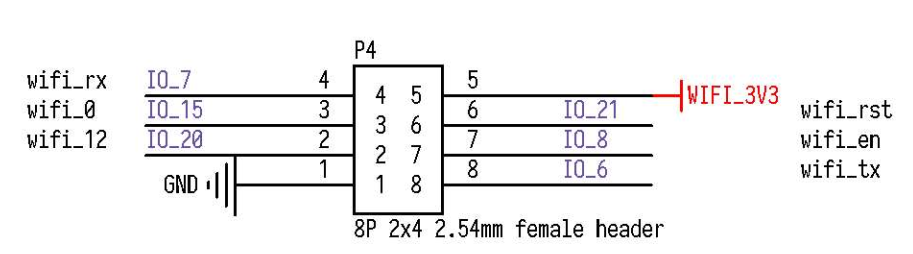

3.1. SP-MOD 接口

SP-MOD 即为 sipeed module, simplify PMOD, super module

接口	接口描述
SP-MODE 接口描述
硬件接口

3.2. Grove 接口

• Grove 模块接口

Grove 接口的线缆有 4 种颜色, 用户可以根据颜色快速区别

Grove模块主要有 4 种接口:

• Grove Digital 数字接口:
  Grove 数字接口由 Grove 插头的四条标准线组成.
  两条信号线通常称为 D0 和 D1 .
  大多数模块只使用 D0, 但有些(像LED Bar Grove显示屏)使用两者.通常核心板会将板卡上的第一个Grove连接头称为 D0, 第二个称为 D1.第一个接头会连接到主控芯片的 DO/D1 管脚, 第二个连接头会连接到主控芯片的D1/D2引脚, 后面的连接头以此类推.

• Grove Analog 模拟接口
  Grove模拟接口由Grove插头的四条标准线组成.
  两条信号线通常称为A0和A1.
  大多数模块只使用A0，但有些（像LED Bar Grove显示屏）使用两者.
  通常核心板会将板卡上的第一个Grove连接头称为A0，第二个称为A1。第一个接头会连接到主控芯片的AO/A1管脚，第二个连接头会连接到主控芯片的A1/A2引脚，后面的连接头以此类推.

• Grove UART :
  The Grove UART 是特殊的一种数字输入输出接口
  它使用引脚 1 和引脚 2 进行串行输入和发送
  引脚1是 RX 线(用于接收数据, 因此是输入)
  其中引脚 2 是 TX 线(用于向 Grove 模块传输数据)

• Grove I2C:
  有许多类型的 I2C Grove 传感器可用.MaixAmigo 上的 Grove 只支持 3.3V 传感器

  Grove I2C 连接器具有标准布局.引脚 1 是SCL信号, 引脚 2 是SDA信号

4. 板载 I2C 设备

MaixCube 板载 I2C 传感器/IC

MaixCube参数

相关资料下载

Sipeed-Maix-Cube 资料下载：Sipeed-Maix-Cube

Sipeed-Maix-Cube 规格书下载：Sipeed-Maix-Cube

Sipeed-Maix-Cube 原理图下载：Sipeed-Maix-Cube.pdf
