I2C（内部集成电路）/ TWI（两线接口）是一种广泛使用的串行通信，用于在短距离内连接设备。这是用于连接传感器、EEPROM、RTC、ADC、DAC、显示器、OLED 以及许多其他设备和微控制器的最常见外设之一。

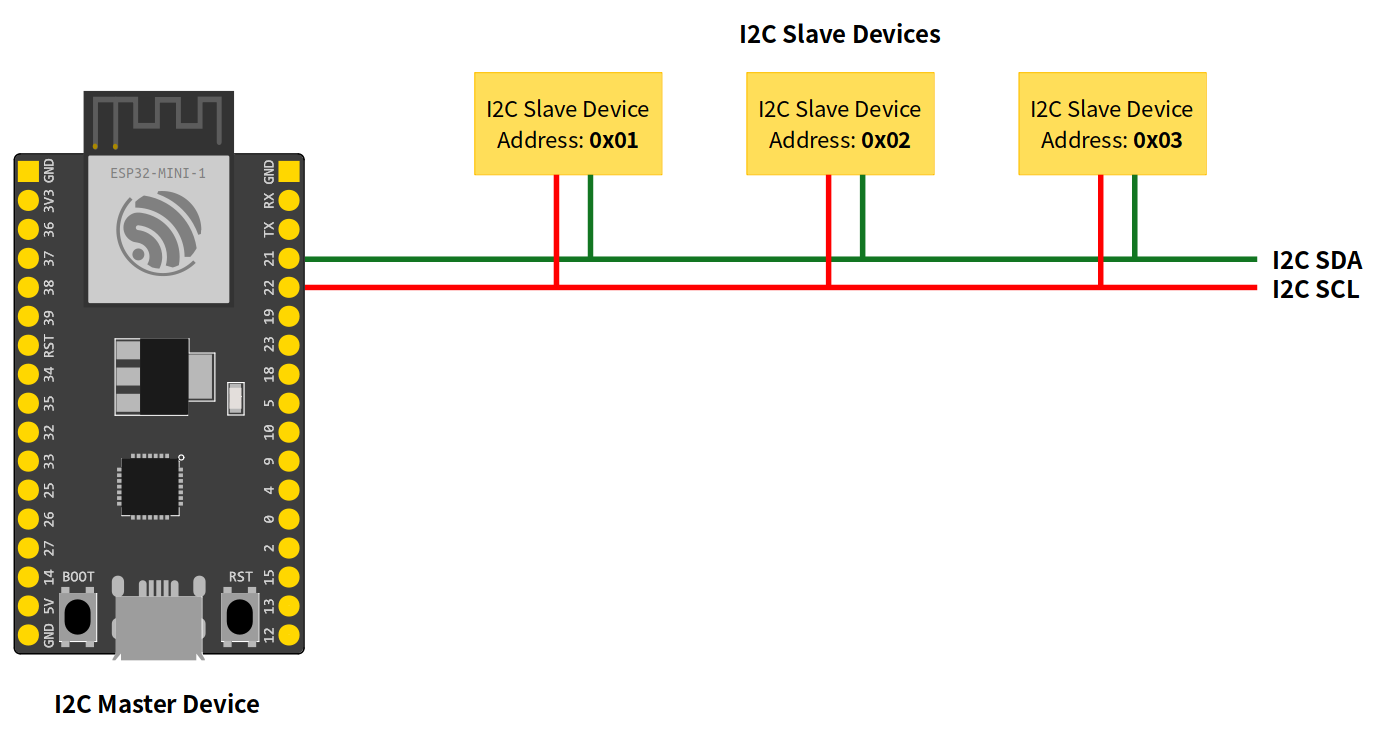

这种串行通信被视为低速总线，多个设备可以连接在同一条双线总线上，每条总线都有一个唯一的 7 位地址（最多 128 个设备）。这两条线称为 SDA （串行数据线） 和 SCL （串行时钟线）。

I2C 可以在两种不同的模式下使用：

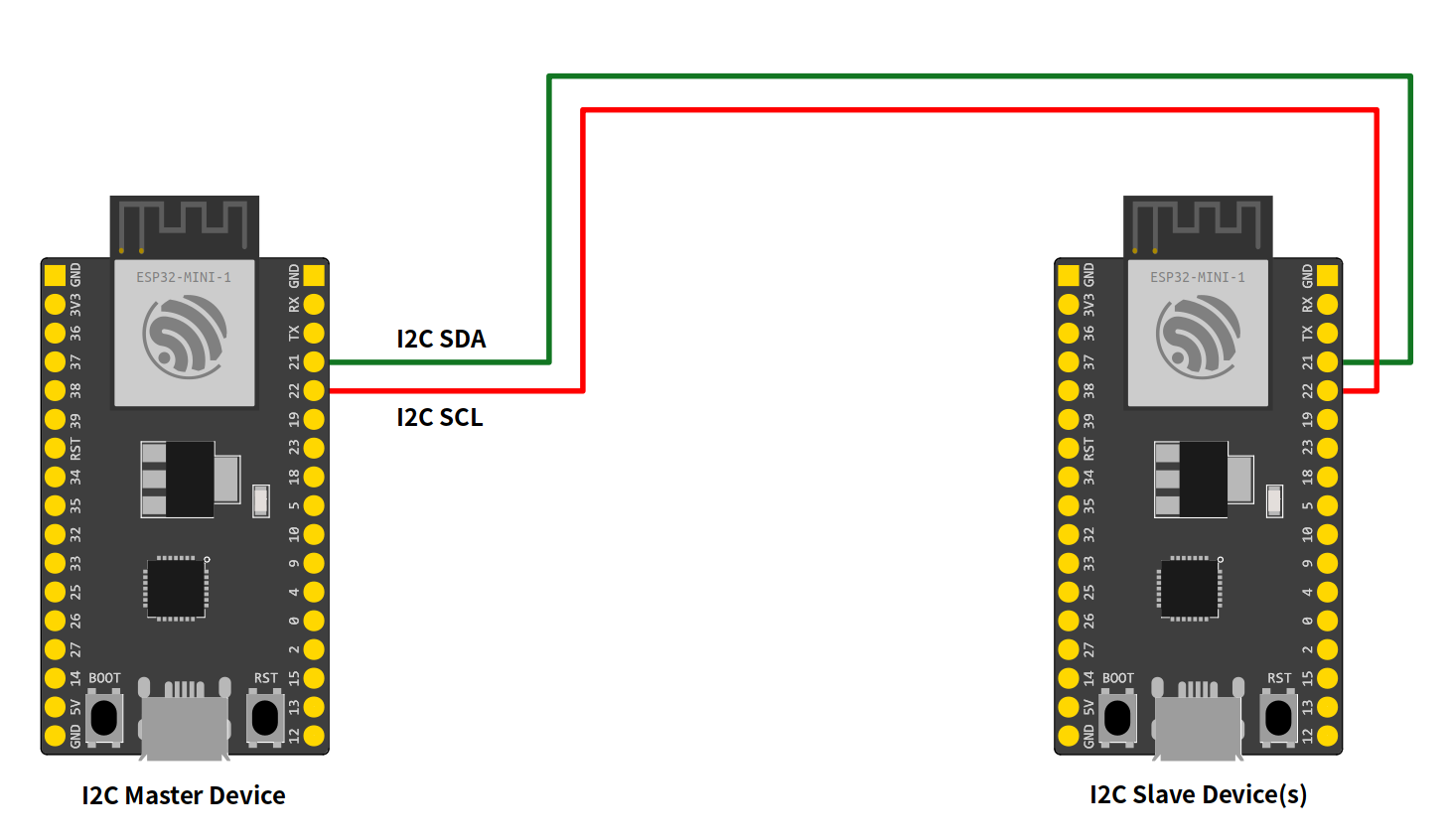

• I2C Master 主模式
  • 在此模式下，ESP32 生成时钟信号并启动与从设备的通信。

• I2C Slave 从模式
  • 从 Slave 模式，clock 由 master 设备生成，如果目标地址与目标地址相同，则响应 master。

ESP32 I2C 库基于 Arduino Wire Library 并实现了更多 API，如本文档所述。

以下是用于 master 和 slave 模式的常用函数。

此功能用于使用默认配置启动外围设备。

bool begin();

如果外围设备已正确初始化，则此函数将返回 true。

此功能用于定义 SDA 和 SCL 引脚。

bool setPins(int sdaPin, int sclPin);

• sdaPin 设置要用作 I2C 外设数据线的 GPIO。
• sclPin 设置要用作 I2C 外设时钟线的 GPIO。

默认引脚可能因板而异。在通用 ESP32 上，默认 I2C 引脚为：

• sdaPin GPIO21
• sclPin GPIO22

如果外围设备配置正确，则此函数将返回 true。

使用此功能设置总线时钟。如果不使用此函数，将使用默认值。

bool setClock(uint32_t frequency);

• frequency 设置总线频率 clock。

如果 clock 配置正确，则此函数将返回 true。

使用此功能获取总线时钟。

uint32_t getClock();

此函数将返回当前频率配置。

设置以毫秒为单位的总线超时。默认值为 50 毫秒。

void setTimeOut(uint16_t timeOutMillis);

• timeOutMillis 以毫秒为单位设置超时。

获取总线超时（以毫秒为单位）。

uint16_t getTimeOut();

此函数将返回当前的超时配置。

此函数将数据写入缓冲区。

size_t write(uint8_t);

或

size_t write(const uint8_t *, size_t);

返回值将是添加到缓冲区的数据的大小。

此功能将完成通信并释放所有分配的资源。调用 end 后，您需要再次使用 begin 才能再次初始化 I2C 驱动程序。

bool end();

此模式用于启动与从站的通信。

要开始在 Arduino 上使用 I2C 主模式，第一步是将 Wire.h 接头包含在 sketch 中。

#include "Wire.h"

现在，我们可以通过调用 begin 函数来启动外设配置。

Wire.begin();

通过使用不带任何参数的 begin，所有设置都将使用默认值完成。要自行设置值，请参阅函数说明。这个函数描述在这里：i2c begin

调用 begin 后，我们可以通过调用 beginTransmission 并传入 I2C slave 地址来开始传输：

Wire.beginTransmission(I2C_DEV_ADDR);

要将一些字节写入 slave，请使用 write 函数。

Wire.write(x);

您可以使用 write 函数传递不同的数据类型。这个函数描述在这里：i2c 写入

Wire.endTransmission(true);

调用 endTransmission 后，存储在 I2C buffer 中的数据将被传输到 slave 设备。

现在您可以从 slave 设备请求读数。requestFrom 将通过提供地址和大小来要求读取所选设备。

Wire.requestFrom(I2C_DEV_ADDR, SIZE);

readBytes 将读取它。

Wire.readBytes(temp, error);

以下是 I2C Master API。这些函数仅用于主模式。

在 master 模式下，可以通过传递 pins 和 bus frequency 来使用 begin 函数。此功能仅用于主模式。

bool begin(int sdaPin, int sclPin, uint32_t frequency)

或者，您可以使用不带任何参数的 begin 函数来使用所有默认值。

如果外围设备已正确初始化，则此函数将返回 true。

此函数用于对与 slave 设备的通信进程进行 star 排序。在将消息写入缓冲区之前，通过传递从地址来调用此函数。

void beginTransmission(uint16_t address)

使用 i2c write 写入缓冲区后，使用函数 endTransmission 将消息发送到 beginTransmission 函数定义的从设备地址。

uint8_t endTransmission(bool sendStop);

• sendStop 启用 （true） 或禁用 （false） 停止信号 （仅在主模式下使用）。

在没有 sendStop 的情况下调用 this 函数等效于 sendStop = true。

uint8_t endTransmission(void);

此函数将返回错误代码。

要从从设备读取数据，请使用 requestFrom 函数。

uint8_t requestFrom(uint16_t address, uint8_t size, bool sendStop)

• address 设置设备地址。
• size 定义要请求的大小。
• sendStop 启用 （true） 或禁用 （false） 停止信号。

此函数将返回从设备读取的字节数。

以下是如何在 Master 模式下使用 I2C 的示例。

examples/WireMaster/WireMaster.ino

此模式用于接受来自主站的通信。

要开始在 Arduino 上使用 I2C 作为从模式，第一步是将 Wire.h 标头包含在 sketch 中。

#include "Wire.h"

在调用 begin 之前，我们必须创建两个回调函数来处理与主设备的通信。

Wire.onReceive(onReceive);

和

Wire.onRequest(onRequest);

onReceive 将在从设备读取请求时处理来自主设备的请求，而 onRequest 将处理对主设备的应答。

现在，我们可以通过使用设备地址调用 begin 函数来启动外设配置。

Wire.begin((uint8_t)I2C_DEV_ADDR);

通过使用不带任何参数的 begin，所有设置都将使用默认值完成。要自行设置值，请参阅函数说明。这个函数描述在这里：i2c begin

仅适用于 ESP32！

使用函数 slaveWrite 预写入从属响应缓冲区。这仅用于 ESP32，以便在芯片上添加 slave 功能并保持与 Arduino 的兼容性。

Wire.slaveWrite((uint8_t *)message, strlen(message));

以下是 I2C Slave API。这些函数仅用于 slave 模式。

在 slave 模式下，必须通过传递 slave 地址来使用 begin 函数。您还可以定义引脚和总线频率 。

bool Wire.begin(uint8_t addr, int sdaPin, int sclPin, uint32_t frequency)

如果外围设备已正确初始化，则此函数将返回 true。

onReceive 函数用于定义从 master 接收的数据的回调。

void onReceive( void (*)(int) );

onRequest 函数用于定义要发送到 master 的数据的回调。

void onRequest( void (*)(void) );

slaveWrite 函数在接收响应消息之前写入从属响应缓冲区。此功能仅用于添加 ESP32 的 slave 兼容性。

size_t slaveWrite(const uint8_t *, size_t);

以下是如何在 Slave 模式下使用 I2C 的示例。

examples/WireSlave/WireSlave.ino
