ESP32-S3是一款集成2.4GHz Wi-Fi和Bluetooth 5(LE)的MCU芯片，支持远距离模式（Long Range）。ESP32-S3搭载Xtensa 32位LX7双核处理器，主频高达240MHz，内置512KB SRAM（TCM），具有45个可编程GPIO管脚和丰富的通信接口。ESP32-S3支持更大容量的高速SPI flash和片外RAM，支持用户配置数据缓存与指令缓存。

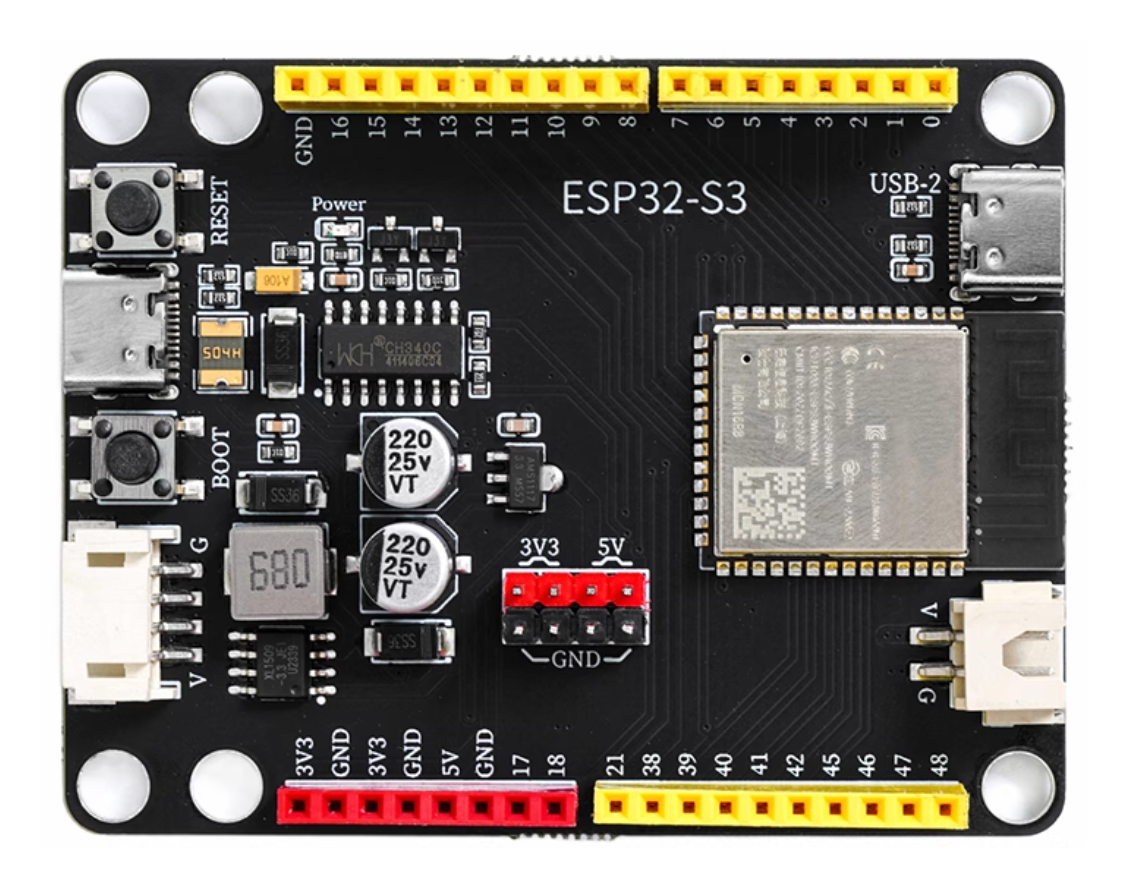

开发板主要特性

芯片最高主频：240MHz
SRAM：512KB
内置ROM：384KB
外扩Flash：16MB
WiFi：2.4GHz Wi-Fi(802.11b/g/n)
蓝牙标准：蓝牙5
数字引脚：29个
模拟输入引脚：18个
下载接口：USE Type-C
工作电压：5V
输入电压（推荐）：6-12V（DC直流）

尺寸图

开发板增强

1.供电加强：允许6-12VDC的电源输入；提供最大1A电流的输出能力
2.保护加强：板载电路保护和电源选择电路
3.安装孔优化：支持乐高科技拼搭

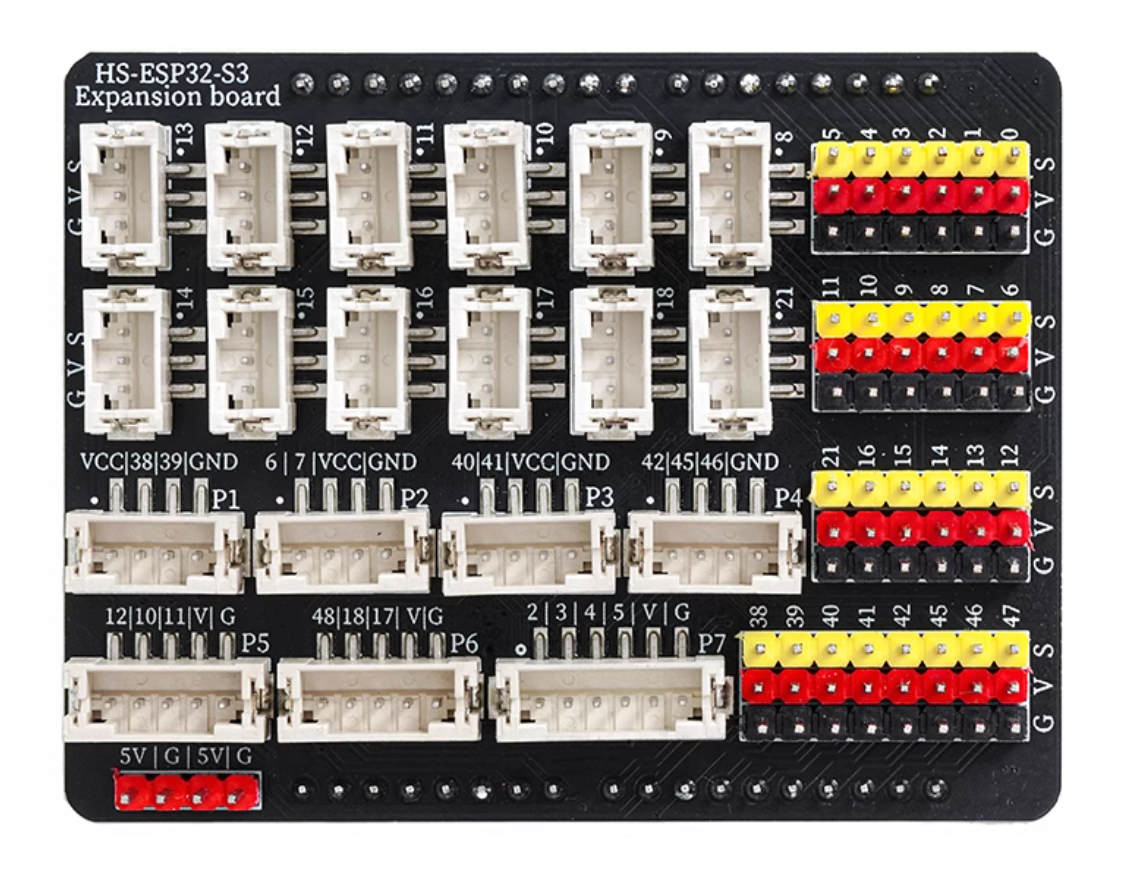

PH2.0扩展板

6 x 3pin PH2.0
2 x 4pin PH2.0
2 x 5pin PH2.0
1 x 6pin PH2.0
1 x 4pin PH2.0 (VCC, 38, 39, GND)
1 x 4pin PH2.0 (42, 45, 46, GND)

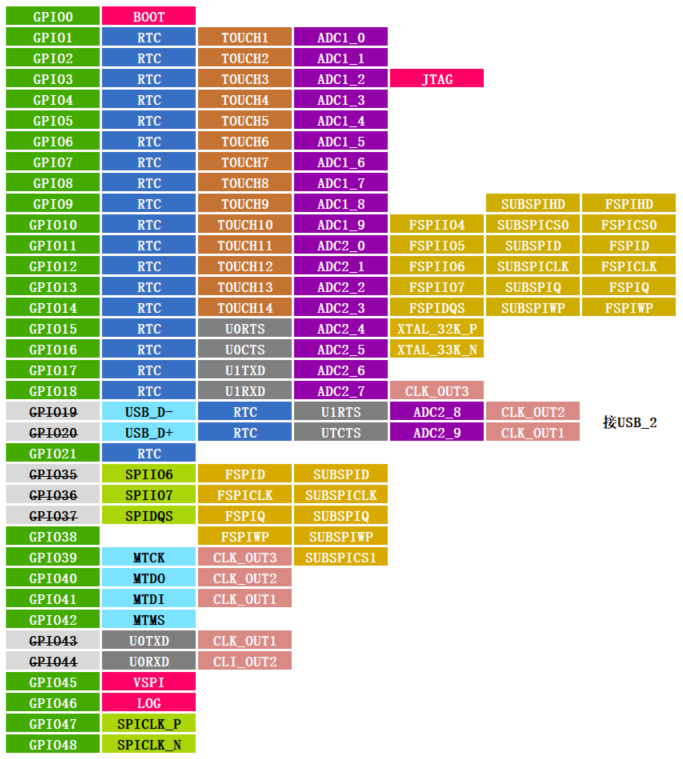

引脚功能图

其中引脚19,20作为USB_2接口使用，35,36,37,43,44未引出。
