2018年12月青少年机器人技术等级考试理论综合试卷（三级）

一、单选题(共30题，每题2分，共60分)

1) 正常情况下，程序

中，当引脚4输入的电压为2.5V时，串口监视器的返回值是？

A. 0
B. 1
C. 512
D. 不确定

查看答案

2) 程序中的低电平一般用（）来表示。

A. 0
B. 1
C. 0或1
D. 2

查看答案

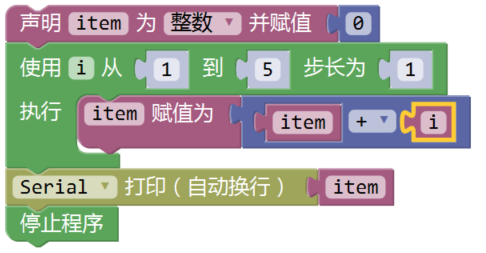

3) 运行下图程序，串口监视器窗口输出数值为?

A. 2
B. 3
C. 6
D. 18

查看答案

4) 当光照射光敏电阻时，光敏电阻的阻值?

A. 变大
B. 变小
C. 不变
D. 没有规律

查看答案

5) 两节普通干电池并联后的电压为？

A. 1.5V
B. 3V
C. 6V
D. 36V

查看答案

6) Arduino UNO或Nano主控板，通过电位器旋转控制LED的亮度，程序运行下列表达正确的是?

A. 电位器连接在3引脚，LED灯连接在A0引脚。
B. 电位器从一端旋转至另外一端时，LED灯的状态从最亮渐变到熄灭一次。
C. 电位器从一端旋转至另外一端时，LED灯的状态从最亮渐变到熄灭四次。
D. 电位器从一端旋转至另外一端时，LED灯的状态只有亮灭两种状态。

查看答案

7) 下列模块中，不属于逻辑运算符的是?

A.

B.

C.

D.

查看答案

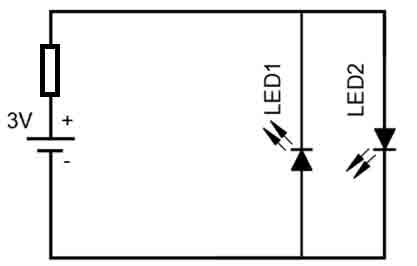

8) 下列电路图中LED1和LED2为5mm红色LED灯，下列表达正确的是?

A. LED1 和LED1 均点亮
B. 仅LED1点亮
C. 仅LED2点亮
D. LED1和LED2均不亮

查看答案

9) 电路原理图中，LED灯的图示符号是？

A.

B.

C.

D.

查看答案

10) 如图所示电路,分析灯L1、灯L2及电压表的连接方式，下列选项正确的是？

A. L1、L2、电压表都是并联
B. L1、L2、电压表都是串联
C. L1与L2串联，L1与电压表并联
D. L1与L2并联，L1与电压表串联

查看答案

11) 关于超声波模块

说法正确的是?

A. 超声波传感器返回的是模拟信号；
B. Trig引脚是接收引脚；
C. Echo引脚是触发引脚；
D. 超声波传感器返回的超声波从发射到返回所经历的时间。

查看答案

12) 在下列流程图常用符号中，（）属于起止框。

A.

B.

C.

D.

查看答案

13) 读取按键值，下列模块正确的是?

A.

B.

C.

D.

查看答案

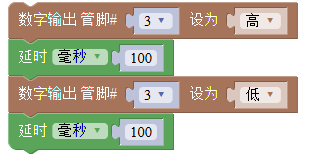

14) 如下图所示的程序，LED灯和引脚3相连。在2秒钟时间内LED灯闪烁多少次?

A. 20
B. 10
C. 5
D. 3

查看答案

15) 下列模块中，属于循环结构的模块是？

A.

B.

C.

D.

查看答案

16) 读取电位器模块的返回值，下列模块正确的是?

A.

B.

C.

D.

查看答案

17) 图示下列程序，串口监视器输出的值为？

A. 5
B. 15
C. 10
D. 20

查看答案

18) 2018世界机器人大会举办地点是?

A. 上海
B. 北京
C. 天津
D. 深圳

查看答案

19) 关于二极管描述正确的是?

A. 二极管是导体
B. 二极管具有单向导通的特性
C. LED灯不是二极管
D. 二极管具有开关和放大特性

查看答案

20) 模拟输入模块

的返回值是?

A. 0
B. 1
C. 0-255
D. 0-1023

查看答案

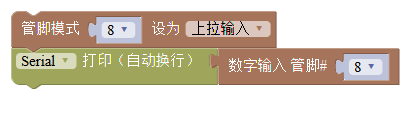

21) 下左图是一个按键的电路连接的面包板视图，下右图为对应的程序。当按键按下时，串口监视器显示的数值是?

A. 0
B. 1
C. 1023
D. 不确定

查看答案

22) 下列电路中，属于串联电路的有?

A.

B.

C.

D.

查看答案

23) LED灯阳极串联220欧姆电阻连接3引脚，阴极连接GND，模块

执行后LED的亮度怎么变化？

A. 最亮
B. 熄灭
C. 击穿
D. 闪烁

查看答案

24) 模块

说法正确的是?

A. 引脚3输出5V电压
B. 引脚3输出3V电压
C. 引脚3输出0V电压
D. 引脚3输出低电平

查看答案

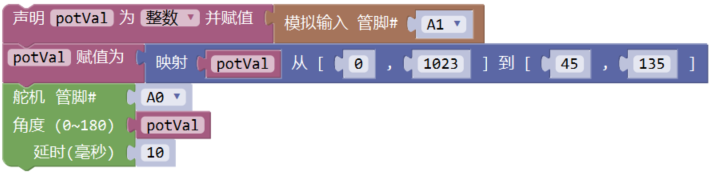

25) Arduino UNO或Nano主控板，通过电位器旋转控制舵机的角度，程序运行下列表达不正确的是?

A. 电位器连接在A1引脚，舵机连接在A0引脚。
B. 电位器从一端旋转至另外一端时，舵机的角度在45度和135之间变化。
C. 当电位器转动到中间位置时，舵机停留在45度。
D. 程序中分别通过变量potVal保存电位器的返回值和映射后的角度。

查看答案

26) 电阻的单位是?

A. 欧姆
B. 瓦特
C. 伏特
D. 安培

查看答案

27) 下图中，和模块

作用相同的模块是?

A.

B.

C.

D.

查看答案

28) 下面可以实现延时0.5秒的是？

A.

B.

C.

D.

查看答案

29) 电流的单位是?

A. 欧姆
B. 瓦特
C. 伏特
D. 安培

查看答案

30) 下列属于浮点型数据的是？

A. 314
B. 3.14
C. abc
D. 123

查看答案

二、多选题(共5题，每题4分，共20分)

31) 根据导电的程度，物质可以分为?

A. 导体
B. 半导体
C. 绝缘体
D. 超导体

查看答案

32) 程序编写的三种逻辑结构分别为?

A. 顺序机构
B. 选择结构
C. 双分支结构
D. 循环结构

查看答案

33) 关于串联电路，下列说法正确的有?

A. 串联电路：电路中，各电路元件沿着单一路径互相连接。
B. 串联电路中各处的电流相等。
C. 串联电路两端的电压等于电路中各部分器件两端的电压之和。
D. 串联电路总电阻等于各电阻之和。

查看答案

34) 下列符号哪些表示电源正极？

A. V
B. VCC
C. GND
D. 5V

查看答案

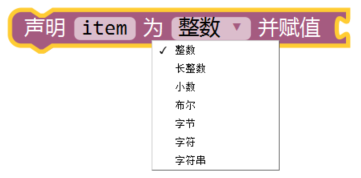

35) 定义变量时，变量所占用的内存空间是1个字节的有？

A. 整数
B. 字节
C. 小数
D. 布尔

查看答案

三、判断题(共10题，每题2分，共20分)

36) 在电子系统中，按照时间及数值连续性分类，将信号分为数字信号和模拟信号。

对
错

查看答案

37) 产生电流的三要素是：电子、电位差、电压。

对
错

查看答案

38) 有源蜂鸣器是指蜂鸣器内部自带电源。

对
错

查看答案

39) 碳膜电阻按照色环来标识阻值大小，常见色环标识有四色环和五色环两种方式。

对
错

查看答案

40) 并联电路的电压等于通过每个元件的电压的代数和。

对
错

查看答案

41) 搭设电路时，可以带电插拔。

对
错

查看答案

42) 高低电平分别对应一个电压范围。

对
错

查看答案

43) 模块

属于选择结构的模块。

对
错

查看答案

44) 铜丝是半导体材料。

对
错

查看答案

45) LED灯具有单向导电特性。

对
错

查看答案
