一，缘起

这一个设计的想法萌生于我于今年（2021）年初搭建的一套乐高丐版IXG底片扫描仪

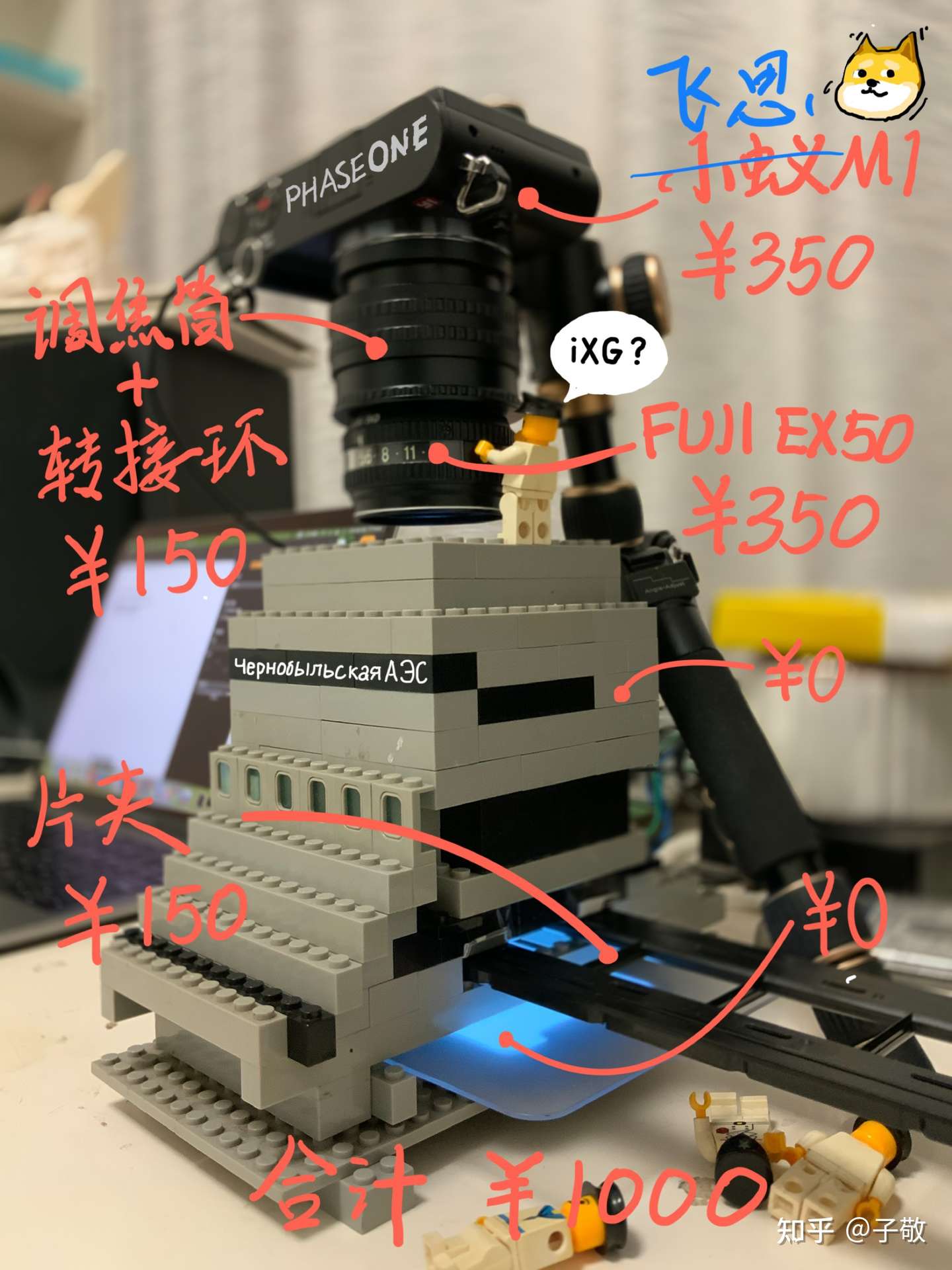

初代设计

由于此前使用的方案为分体结构，相机使用三脚架支撑。每次使用前都要进行复杂而精密的调平工作，费时费力而且精度不高。

由此产生了用乐高搭建一套一体式模块化底片扫描仪的想法。

---

二，设计概念

整体设计大致分为四个部分，各部分使用卡口环连接。

由下至上依次为，1混光筒，2核心筒，3片夹，4倍率筒。

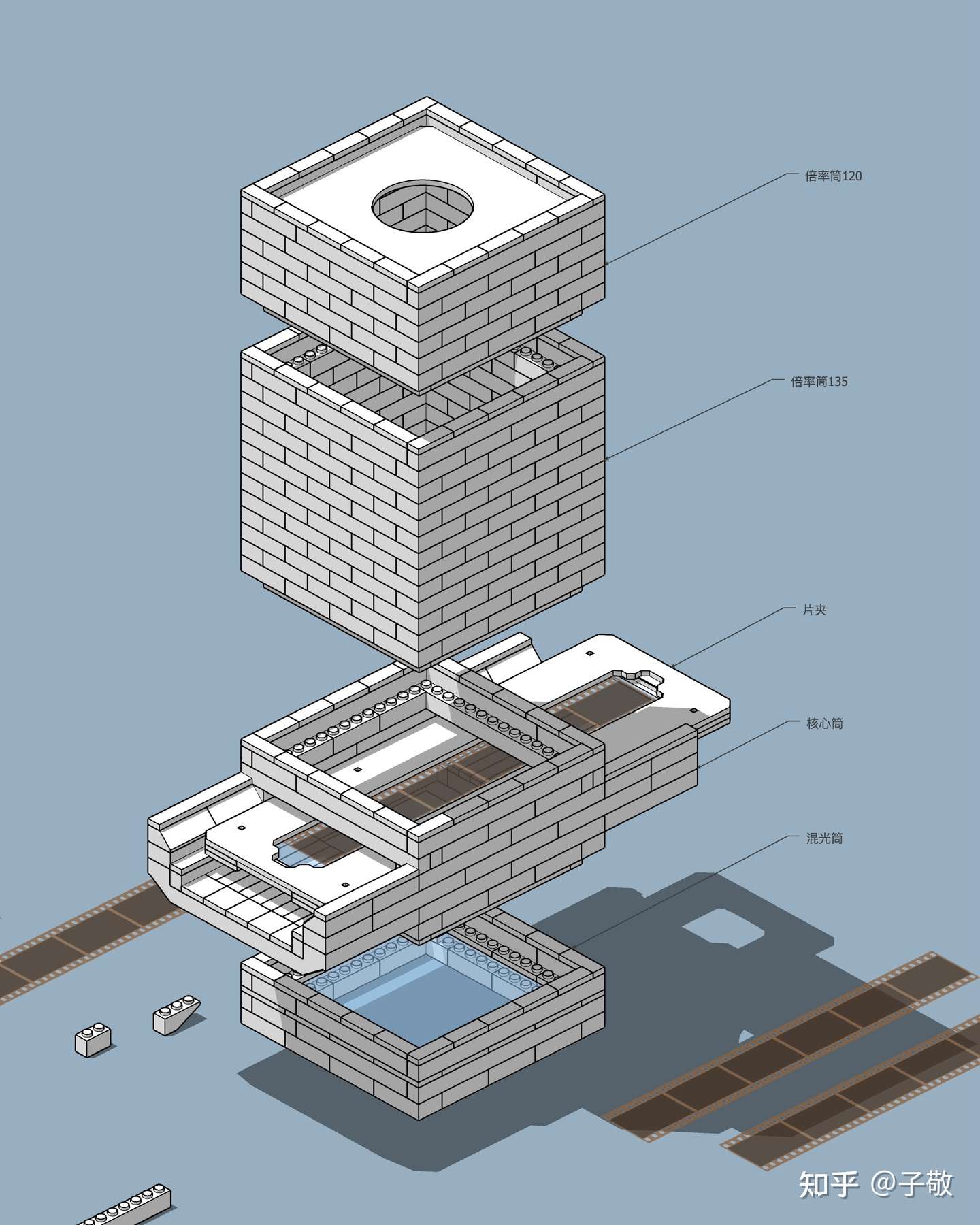

整体爆炸图

1 ，混光筒

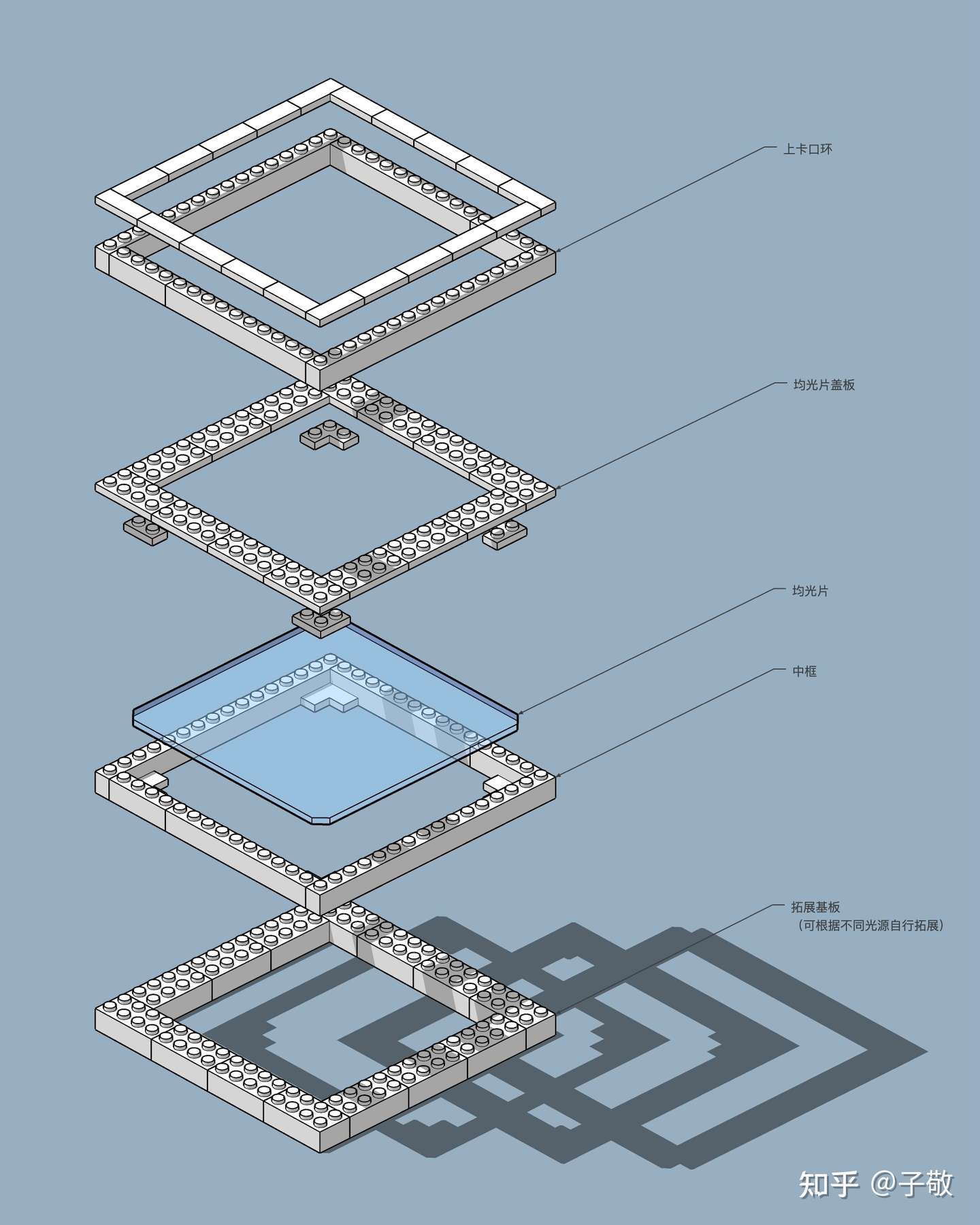

混光筒爆炸图

这个部分是为了创造一个光谱完整，亮度均匀的背光环境。主要结构是光源和均光板。

·光源部分，有条件可以定制色温在6000k以上的高显指/全光谱光源。个人使用的话，手机/iPad屏幕作为背光也是很好的选择（显指高、亮度均、色温可调，效果和专业光源差别非常小）

·均光板部分：定制光源使用3mm乳白磨砂亚克力，屏幕背光使用3mm双面磨砂亚克力。

2，核心筒

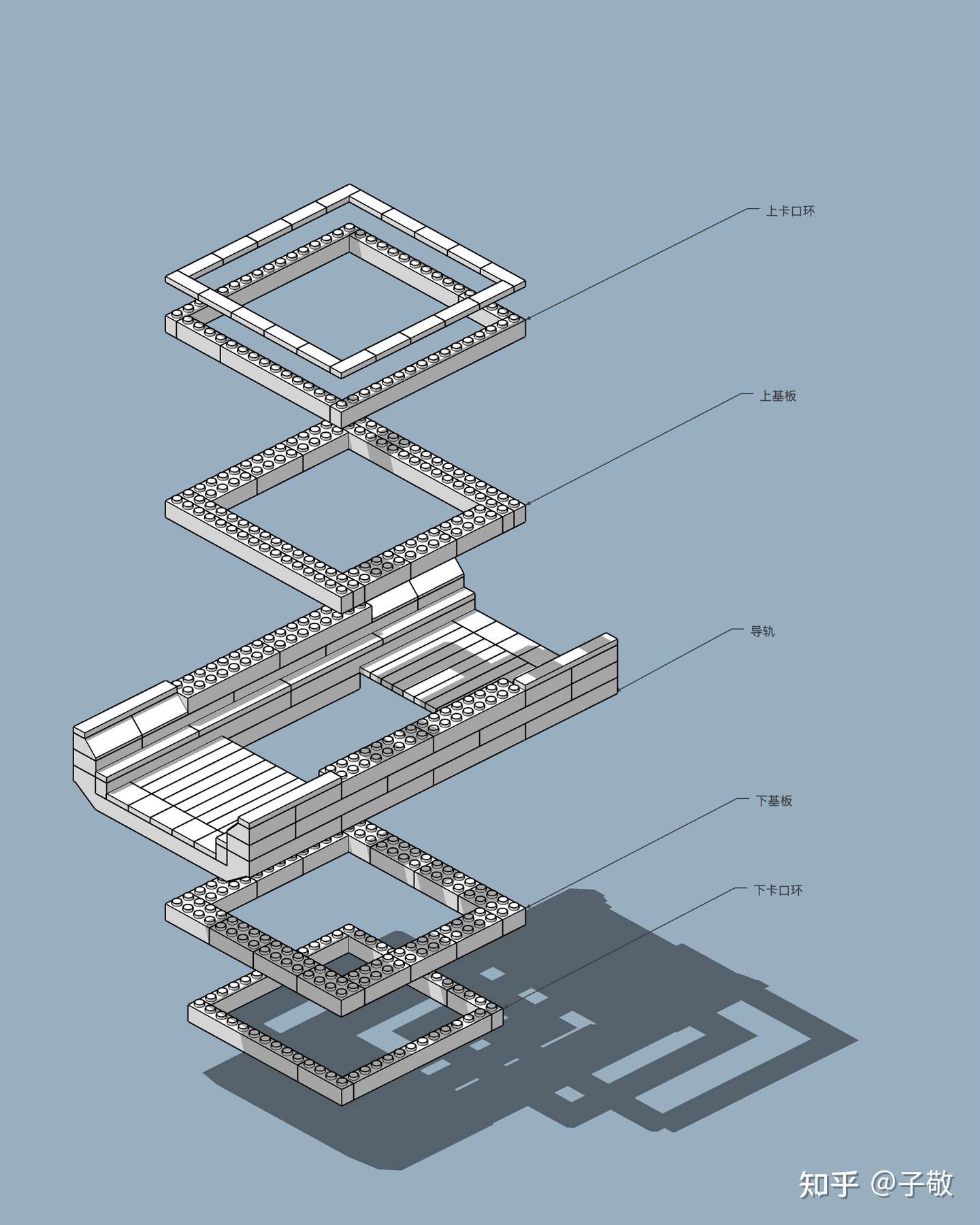

核心筒爆炸图

这个部分是为了给片夹一个高精度的水平滑动平台，下部链接混光筒，上部连接倍率筒。核心导轨部分建议使用乐高原厂积木，因为国产积木公差较大，滑轨容易翘边影响精度。（其实一些国产品牌积木精度也还可以，例如高砖，滑轨翘边也可以通过重新安装/压平掰直来解决）

3，片夹

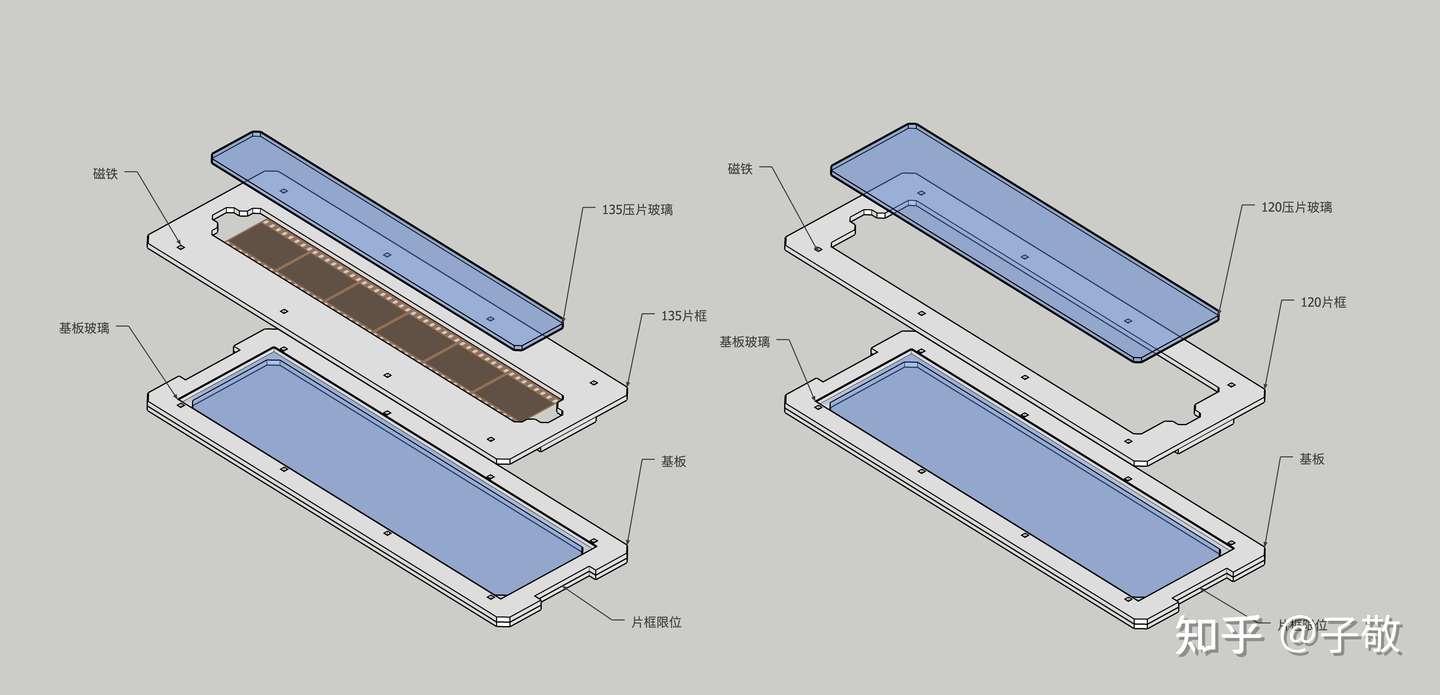

片夹爆炸图

片夹为兼容乐高尺寸的双方牛顿环玻璃片夹，双玻璃压片可以保障片基平整。压片平整是高精度扫描的基础。

片夹部分图纸和具体拼装方法移步我之前的文章。

4，倍率筒

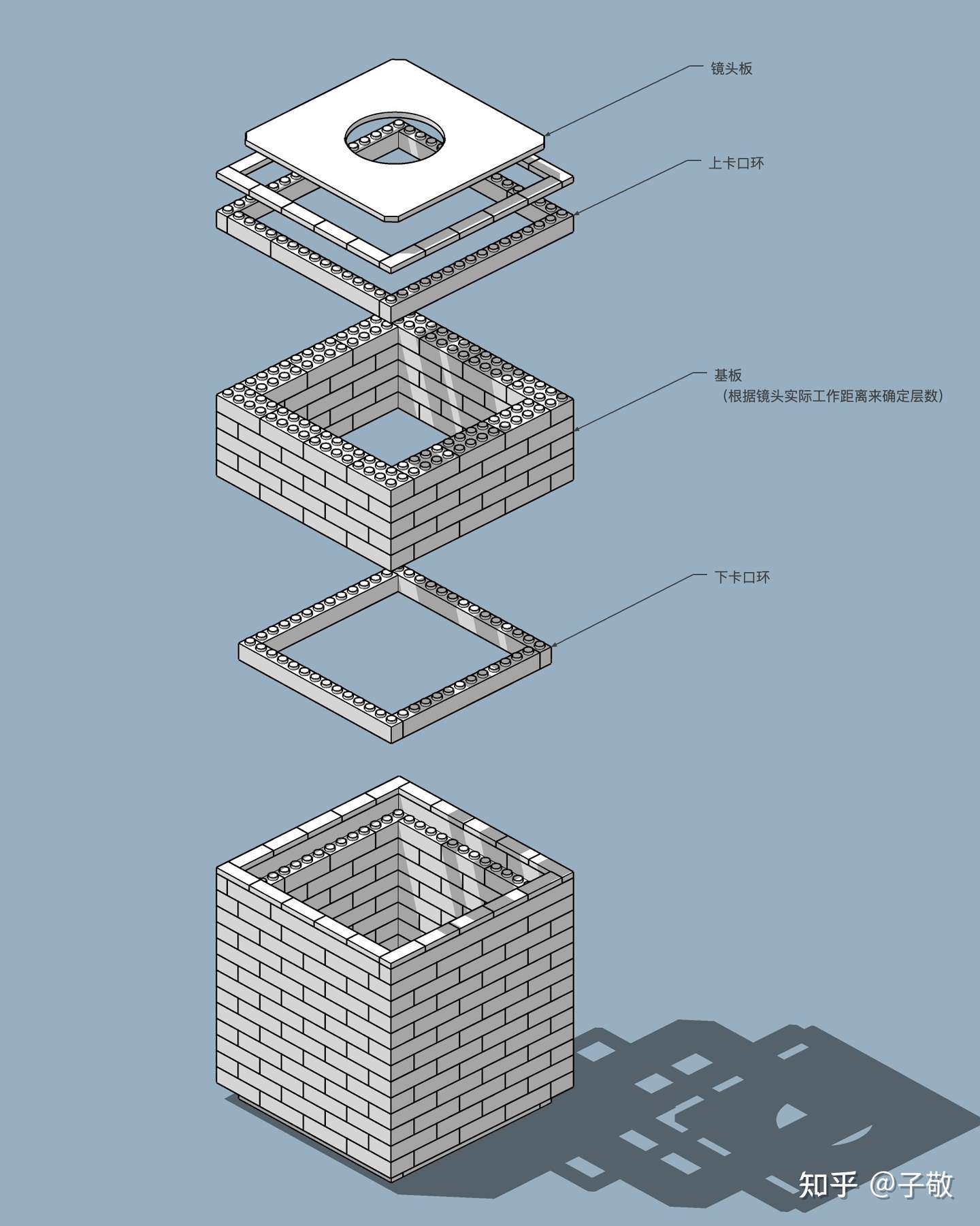

倍率筒爆炸图

倍率筒是为了适应不同的工作距离（放大倍率）而设计的一个可拆卸/叠加来改变距离的结构。结构简单免去了复杂的调平工作，即装即用，省时省力。同时筒状遮光的设计也可以让扫描仪在明亮的环境中使用，不用担心玻璃反光。

关于镜头板，镜头板尺寸为 111.8 X 111.8mm 厚度3mm（乐高尺寸：14x14），倒角5mm防割手。中部开口直径需要根据自己的镜头来确定,可在网上定制（搜索亚克力切割）。

镜头可以通过滤镜转接环来与镜头板连接。

---

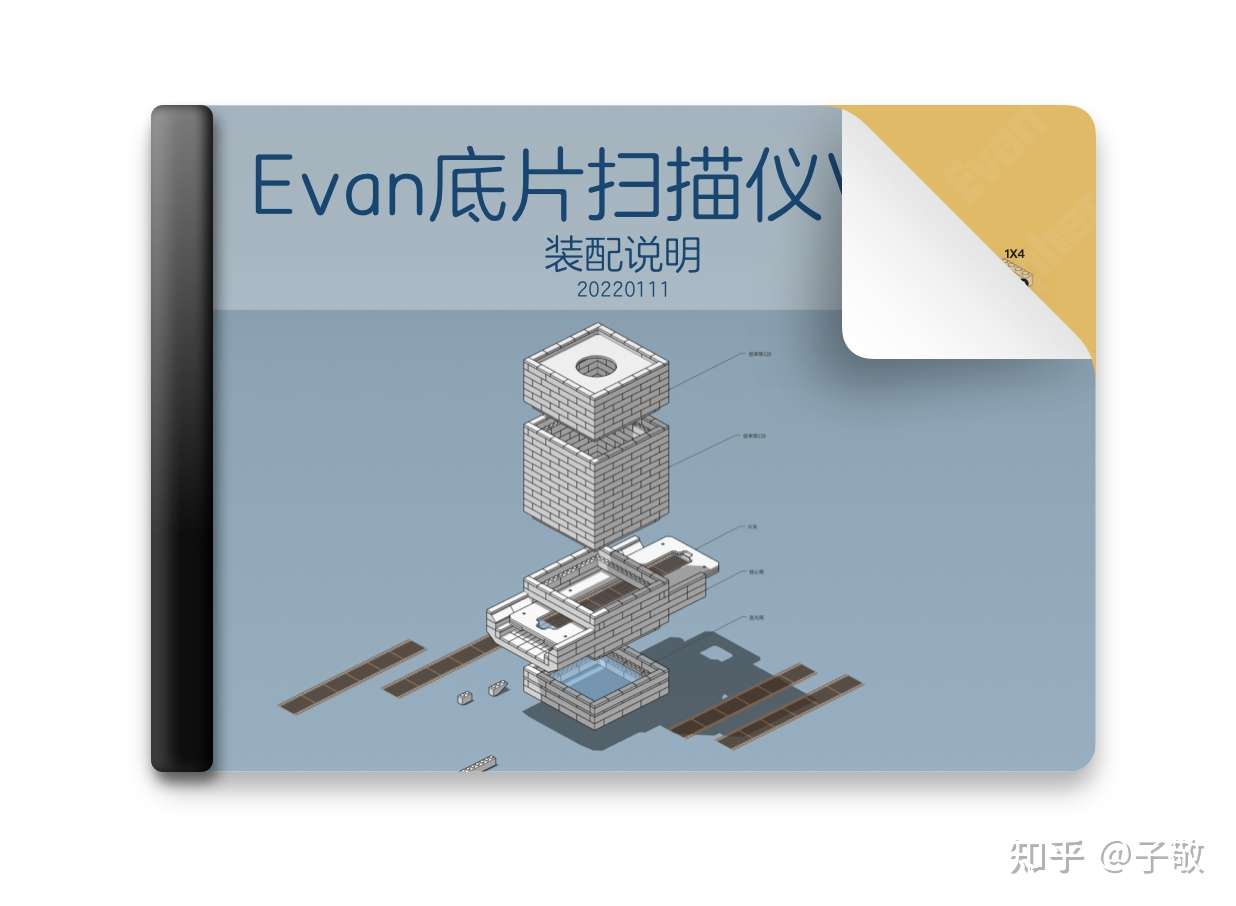

三，装配说明和图纸 PDF

iCloud下载，使用浏览器打开链接即可

Google Drive下载，需要梯子。

---

四，最新样张

以上均为Kodak Portra160 拍摄，乐高扫描（翻拍）。
