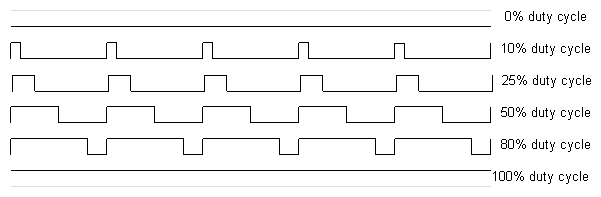

PWM是通过使用占空比不同的方波,来实现“模拟输出”的一种方式。
1.使用用analogWrite(pin, val)
其中pin是引脚的编号,在UNO中只能用3,5,6,9,10,11这几个引脚;val是0~255的整数值,对应电压从0到+5V。注意,其他Arduino板子的PWM引脚,请参考数据手册。
示例代码:
int pin = 8;
void setup()
{
pinMode(pin, OUTPUT);
}
void loop()
{
analogWrite(pin, 128);
delay(500);
}
这种方式产生的方波周期大概是2ms左右(490Hz),不需要占用额外的cpu命令时间。
2.手动用代码实现PWM
int pin = 8; //可以用非PWM输出引脚
void setup()
{
pinMode(pin, OUTPUT);
}
void loop()
{
digitalWrite(pin, HIGH);
delayMicroseconds(100);
digitalWrite(pin, LOW);
delayMicroseconds(1000 - 100);
}
上面这段代码会产生一个PWM=0.1的,周期为1ms的方波(1000Hz),这种方式的优缺点很明显:
1,PWM的比例可以更精确;
2,周期和频率可控制;
3,所有的pin脚都可以输出,不局限于那几个脚;
4,缺点:CPU干不了其他事情了;
3.使用定时器
请查看相关文章。
本文内容基本都是参考自Arduino官网教程:
http://arduino.cc/en/Tutorial/SecretsOfArduinoPWM
