ESP32低功耗模式

ESP32 系列芯片提供三种可配置的睡眠模式，针对这些睡眠模式,我们提供了了多种低功耗解决方案，用户可以结合具体需求选择睡眠模式并进行配置。三种睡眠模式如下:

• Modem-sleep 模式：CPU 可运行，时钟可被配置。Wi-Fi/蓝牙基带和射频关闭。
• Light-sleep 模式：CPU 暂停运行，Wi-Fi/蓝牙基带和射频关闭。RTC 存储器和外设以及 ULP 协处理器运行。任何唤醒事件(MAC、主机、RTC 定时器或外部中断)都会唤醒芯片。
• Deep-sleep 模式：CPU 和大部分外设都会掉电，Wi-Fi/蓝牙基带和射频关闭，只有 RTC 存储器和 RTC 外设以及 ULP 协处理器可以工作。Wi-Fi 和蓝牙连接数据存储在 RTC 中。

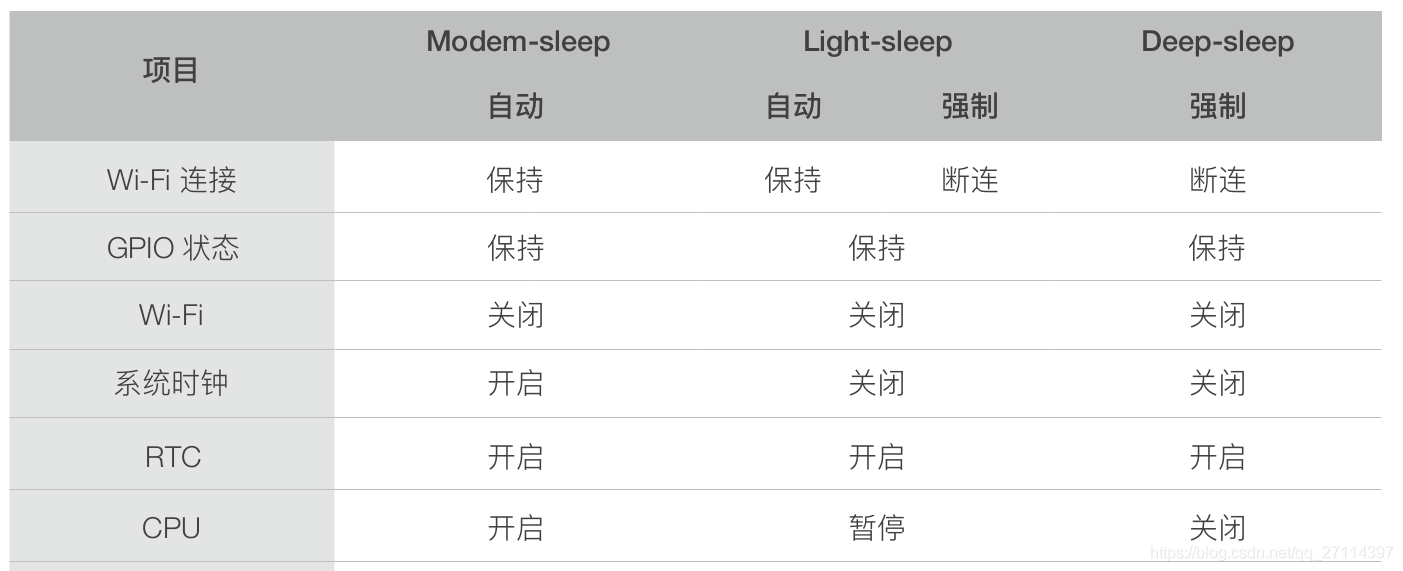

三种模式的区别如下：

1.Modem-sleep 模式

   目前 ESP32 的 Modem-sleep 仅工作在 Station 模式下,连接路由器后生效。Station 会周期性在工作状态和睡眠状态两者之间切换。

   Modem-sleep 一般用于 CPU 持续处于工作状态并需要保持 Wi-Fi 连接的应用场景，例如，使用 ESP32 本地语音唤醒功能，CPU 需要持续采集和处理音频数据。

2.Light-sleep 模式

    Light-sleep 的工作模式与 Modem-sleep 相似，不同的是，除了关闭 Wi-Fi 模块电路以外，在 Light-sleep 模式下，还会关闭时钟并暂停内部 CPU，比 Modem-sleep 功耗更低。

3.Deep-sleep 模式

    相对于其他两种模式，系统无法自动进入 Deep-sleep，需要由用户调用接口函数 esp_deep_sleep_start() 进入 Deep-sleep 模式。在该模式下，芯片会断开所有 Wi-Fi 连接与数据连接，进入 Deep-sleep 模式，只有 RTC 存储器和 RTC 外设以及 ULP 协处理器可以工作。从 Deep-sleep 唤醒后，CPU 将软件复位重启。

   Deep-sleep 可以用于低功耗的传感器应用,或者大部分时间都不需要进行数据传输的情况。设备可以每隔一段时间从 Deep-sleep 状态醒来测量数据并上传,之后继续进入 Deep-sleep。也可以将多个数据存储于 RTC memory(RTC memory 在 Deep-sleep 模式下仍然可以保存数据),然后一次发送出去。

ESP32工作频率

使用machine模块，你可以轻而易举的设置CPU的运行频率：

import machine

machine.freq()          # 查看当前的CPU运行频率
machine.freq(160000000) # 设置CPU运行频率至 160 MHz

ESP32默认工作在240MHz的主频下，它拥有三个可调的频率挡位：

• 80MHz

• 160MHz

• 240MHz

越低的运行主频意味着性能的下降，但同时也意味着更低的功耗，适用于计算力需求低，长续航的任务。

反之，越高的主频，提升了性能的同时意味着更高的功耗。实际应用中，大家按照需求，自行取舍。

休眠模式

有时候我们需要使用休眠模式来为设备节省功耗，保证续航。

进入休眠模式

ESP32进入休眠模式后，除了RTC的时钟电路不掉电继续工作外，其余各电路模块都将掉电.

注意

进入休眠模式也意味着你将失去网络连接，无法连接到WebREPL和EMP-IDE甚至是通过串口连接的REPL，直到休眠模式被唤醒或者重启复位

import machine
machine.deepsleep() # 休眠，直到被人为唤醒
machine.deepsleep(5000) # 休眠5S

因此，当ESP32从休眠模式醒来时，相当于重启，不同之处在于：

• 普通的重启RTC会恢复至初始点

• 休眠时RTC不会被关闭，因此芯片醒来之后，RTC是正确的时间。

从休眠唤醒

当ESP32进入休眠模式后，很多时候我们希望能够人为的唤醒它。

我们有四种方式来唤醒ESP32：

• RTC Timer 唤醒模式

• EXT0 唤醒模式

• EXT1 唤醒模式

• TouchPad 唤醒模式

接下来，我们分别对前三种模式进行详细的阐述。

RTC Timer 唤醒模式

这是最简单的唤醒模式，这种方式其实我们上文的代码中就已经涉及：

import machine
machine.deepsleep() # 休眠，直到被人为唤醒
machine.deepsleep(5000) # 休眠5S

这里的deepsleep()函数本身可以接收一个休眠时间的参数，单位是毫秒，当该时间被计时器计时完成，便会触发唤醒。

RTC GPIO

在进行接下来的三种唤醒模式之前，你需要先了解什么是RTC GPIO

你可能并不清楚什么是RTC GPIO, 简而言之，RTC GPIO也属于GPIO，只不过他们特殊的地方在于，RTC GPIO和RTC时钟模块相连，因此在低功耗睡眠模式下，这些RTC GPIO才能够保证输入和输出信号能够被检测到，因此，只有RTC GPIO才能够唤醒ESP32 。

NodeMCU-32S上，GPIO 总共有32个。

ESP32上，RTC GPIO有18个，拥有自己的一套独立的RTC GPIO编号，0-17

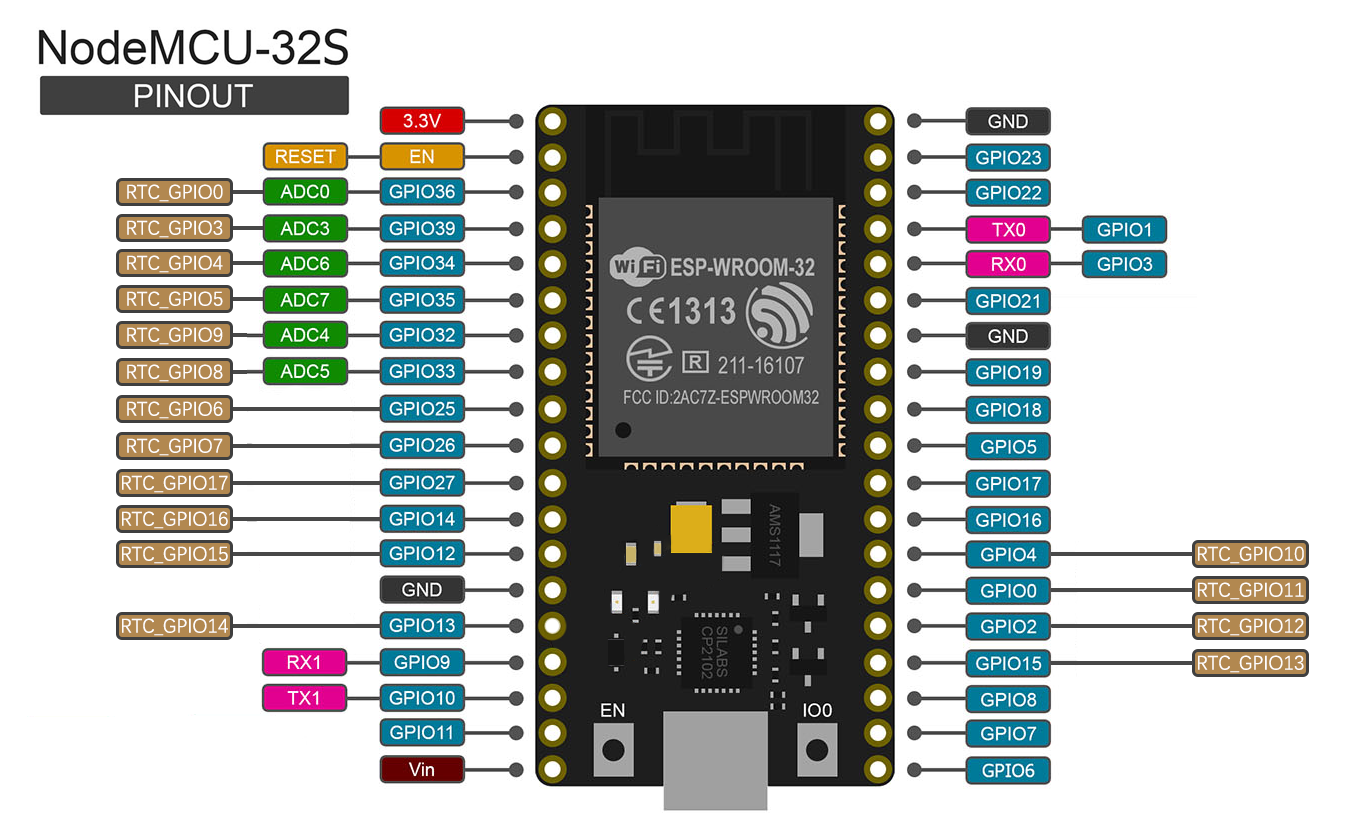

NodeMCU-32S上，引出的RTC GPIO共有16个：

EXT0唤醒模式

EXT0唤醒模式，允许用户配置 一个 RTC GPIO, 来唤醒ESP32。

只有具备RTC GPIO功能的GPIO才能够被配置用以唤醒。

我们可以在GPIO上使用中断的方式来触发唤醒， 其中:

trigger有两种触发方式：

• Pin.WAKE_HIGH高电平触发

• Pin.WAKE_LOW低电平触发

我们以高电平触发唤醒为例(大部分引脚默认都是低电平，所以WAKE_LOW触发会立即执行)，在GPIO27上接入一个按钮。

>>> from machine import Pin
>>> import machine
>>> wake_pin = Pin(27,Pin.IN) # GPIO27 支持 RTC GPIO
>>> wake_pin.irq(trigger=Pin.WAKE_LOW, wake=machine.DEEPSLEEP) # 配置唤醒中断
>>> machine.deepsleep() # 开始睡眠

当按下按钮的时候，ESP32就苏醒（重启）了。

EXT1 唤醒模式

在这种模式下，允许用户配置一个或者多个RTC GPIO 作为唤醒源, 在一个或者多个 RTC GPIO 存在任意一个高电平或者同时为低电平时唤醒。

我们可以使用GPIO26 , GPIO27同时按下时将其唤醒。

按照上面的GPIO中断进行配置的话，

pin1.irq(trigger=Pin.IRQ_LOW_LEVEL, wake=machine.DEEPSLEEP) # configures ext0
pin2.irq(trigger=Pin.IRQ_HIGH_LEVEL, wake=machine.DEEPSLEEP) # configures ext1 with "any high"
pin3.irq(trigger=Pin.IRQ_HIGH_LEVEL, wake=machine.DEEPSLEEP) # reconfigures ext1 with "any high" with pin2 and pin3
pin4.irq(trigger=Pin.IRQ_LOW_LEVEL, wake=machine.DEEPSLEEP) # raises an exception, no resources left

所以还好我们有另外一种方式进行配置——esp32模块：

import esp32
esp32.wake_on_ext1(pins=(...), level=...) # 这样就简单很多了

pins是一个元组，传入配置的多个RTC GPIO引脚

level有以下两个选项:

• WAKEUP_ANY_HIGH任意一个RTC GPIO高电平即可唤醒

• WAKEUP_ALL_LOW所有RTC GPIO低电平时触发唤醒

笔者测试时使用 GPIO26(RTC GPIO7) GPIO27(RTC GPIO17)

使用WAKEUP_ANY_HIGN的选项进行测试(WAKEUP_ALL_LOW模式需要外部电路的支持，不然大部分引脚默认都是低电平，所以会立即触发唤醒)，在这种模式下，我按下下图中的黑色或原谅色按钮，都可以唤醒

>>> import esp32
>>> import machine
>>> esp32.wake_on_ext1(pins=(Pin(26),Pin(27)),level=esp32.WAKEUP_ALL_LOW)
>>> machine.deepsleep()

判断重启和唤醒的原因

既然存在休眠被唤醒的情况，那么很多时候用户就需要知道当前重启是由于何种原因，以便决策启动之后的工作。

在machine模块中，包含了以下两个函数，可以让我们对重启和唤醒的原因进行侦查：

• reset_cause查看重启原因

• wake_reason查看唤醒原因

这些数值，与machine模块中的宏定义有着一一对应的关系：

目前为止，笔者在测试的过程中，发现我们无论是使用machine.reset()函数进行软重启，还是按开发板上的reset按键进行重启，machine.reset_cause()的数值都是5即对应machine.SOFT_RESET

当开发板从休眠模式唤醒后，重启原因是4即machine.DEEPSLEEP_RESET

ESP32最常见的重启原因，无非也就以上两种了。

所以要想判断ESP32是从休眠中醒来还是正常的按键重启或是machine.reset()函数的重启，我们只需在开机后通过machine.reset_cause()函数来进行判断,如果是从睡眠中唤醒，那么进而可以继续判断唤醒的原因：

if machine.reset_cause() == machine.SOFT_RESET:
    print('normal reboot')
    # do something
elif machine.reset_cause() == machine.DEEPSLEEP_RESET:
    print('reboot from deepsleep')
    # 进而可以继续判断 是由于什么原因导致的唤醒
    if machine.wake_reason() == machine.PIN_WAKE:
        # do something
        pass
    elif machine.wake_reason() == machine.EXT1_WAKE:
        # do something else...
        pass
    # ......
